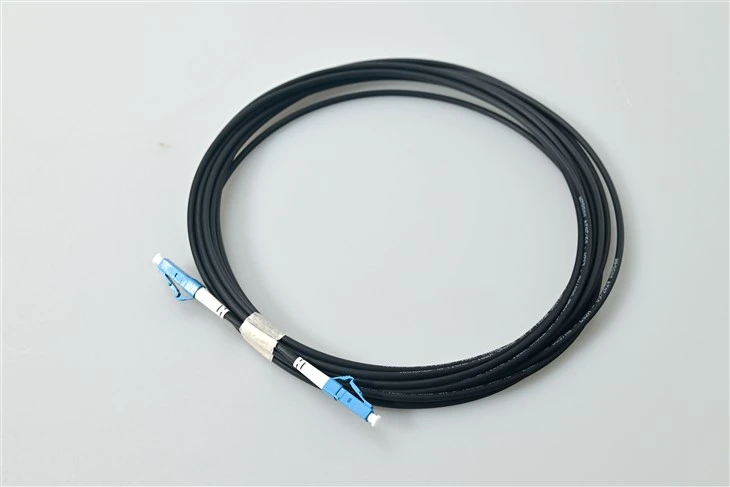

एलसी एलसी पैच केबल क्या है?
एलसी-एलसी फाइबर ऑप्टिक पैच कॉर्डएक छोटा कॉम्पैक्ट पैच केबल है जो कई अनुप्रयोगों में बहुत लोकप्रिय रूप से उपयोग किया जाता है। इन नेटवर्क समाधानों में दूरसंचार नेटवर्क, LAN, डेटा प्रोसेसिंग नेटवर्क, डिवाइस समाप्ति और परिसर वितरण शामिल हैं। एलसी-एलसी पैच कॉर्ड को कम जगह की खपत के साथ गीगाबिट अनुप्रयोगों और एटीएम अनुप्रयोगों में तेज़ ईथरनेट समाधान प्रदान करने के लिए डिज़ाइन किया गया है।
विनिर्देश
| पैरामीटर | इकाई | एफसी, एससी, एलसी/बख्तरबंद फाइबर पैच कॉर्ड | एसटी, एमयू | एमटी-आरजे, एमपीओ | E2000 | ||||||||
| एस.एम | मिमी | एस.एम | मिमी | एस.एम | मिमी | एस.एम | |||||||
| पीसी | यूपीसी | एपीसी | पीसी | पीसी | यूपीसी | पीसी | पीसी | यूपीसी | पीसी | पीसी | एपीसी | ||
| निवेशन हानि(सामान्य) | डीबी | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.3 से कम या उसके बराबर |
| वापसी हानि | डीबी | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 60 से अधिक या उसके बराबर | 30 से अधिक या उसके बराबर | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 30 से अधिक या उसके बराबर | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 35 से अधिक या उसके बराबर | 55 से अधिक या उसके बराबर | 75 से अधिक या उसके बराबर |
| ऑपरेटिंग तरंग दैर्ध्य | एनएम | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| विनिमय योग्यता | डीबी | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | ||||||||
| कंपन | डीबी | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | ||||||||
| परिचालन तापमान | डिग्री | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| भंडारण तापमान | डिग्री | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| केबल व्यास | मिमी | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
विशेषताएँ
एसएफएफ समाधानों की बढ़ती मांगों को पूरा करता है
एलसी कनेक्टर केवल 1.25 मिमी व्यास वाले फेरूल के साथ निर्मित होते हैं जो घनी आबादी वाले फाइबर ऑप्टिक नेटवर्क के लिए एक बड़ा लाभ है। एलसी कनेक्टर का निर्माण एसएफपी, एक्सएफपी और एसएफपी + ट्रांससीवर्स जैसे उच्च घनत्व कनेक्शन के लिए मानक आईईसी 61754-20 के तहत किया जाता है।
सिंगलमोड या मल्टीमोड एलसी-एलसी, राइजर या प्लेनम रेटेड
हम आपूर्ति करते हैंएकल मोड और मल्टीमोड विकल्पों के साथ एलसी - एलसी फाइबर ऑप्टिक केबल असेंबलियां, सिंगल मोड (9/125 ओएस1, ओएस2), डुप्लेक्स और मल्टीमोड (50/125 और 62.5/125) विकल्पों के साथ। आप चुन सकते हैं कि यह राइजर एप्लिकेशन या प्लेनम कनेक्शन के लिए है या यदि आप चाहते हैं कि यह पूरी तरह से अनुकूलित हो, तो आप एलसी - एलसी पैच कॉर्ड के लिए हमारी ओईएम/ओडीएम सेवा के बारे में अधिक जानने के लिए हमसे संपर्क कर सकते हैं।
आसान और सुविधाजनक बाहर खींचो
सुविधाजनक रूप से स्नैप इन कॉन्फ़िगरेशन के साथ निर्मित, एलसी - एलसी कनेक्शन लॉकिंग तंत्र से सुसज्जित हैं जो आरजे 45 कनेक्टर के रिटेनिंग टैब के समान हैं। अब कनेक्टर को डिवाइस से कनेक्ट करना और डिस्कनेक्ट करना आसान है। लॉकिंग टैब को केबल स्थापित करने और रखरखाव के दौरान खिंचाव, तनाव, रुकावट और प्रभाव का प्रतिरोध करने के लिए उन्नत स्थायित्व के साथ इंजेक्शन द्वारा ढाला गया है।
कम सम्मिलन हानि के साथ सुरक्षित और परीक्षणित फाइबर असेंबली
हमारे पैच कॉर्ड का 100% वैकल्पिक रूप से निरीक्षण और परीक्षण किया जाता है ताकि 0.02 डीबी से अधिक नहीं की कम प्रविष्टि हानि लाई जा सके।
अनुप्रयोग
रंग-कोडित डेटा सेंटर केबल प्रबंधन
ब्लैक सिम्प्लेक्स एलसी फाइबर केबल उन वातावरणों में दृश्य विशिष्टता प्रदान करते हैं जहां रंग कोडिंग त्वरित दोष अलगाव में सहायता करती है। हज़ारों पैच कनेक्शनों का प्रबंधन करने वाली नेटवर्क संचालन टीमें विशिष्ट वीएलएएन को निर्दिष्ट करने के लिए, {{4}बैंड प्रबंधन लिंक में से, या आरक्षित परीक्षण पोर्ट को निर्दिष्ट करने के लिए काले -जैकेट वाले एलसी यूपीसी कॉर्ड का उपयोग करती हैं।
एसएफपी और एसएफपी+ ट्रांसीवर पैचिंग
इस एलसी सिम्प्लेक्स केबल का 1.25 मिमी छोटा फॉर्म फैक्टर फेरूल एसएफपी, एसएफपी + और एक्सएफपी ऑप्टिकल मॉड्यूल के कॉम्पैक्ट पोर्ट घनत्व से मेल खाता है। 48-पोर्ट एसएफपी+ लाइन कार्ड के साथ उच्च घनत्व वाले स्विच तैनात करने वाले इंजीनियर केबल बंडल व्यास को कम करने के लिए पतले काले एलसी पैच कॉर्ड पर भरोसा करते हैं। इन ट्रांसीवर के संभोग पक्ष के लिए,उच्च घनत्व पैनल स्थापनाओं के लिए एलसी डुप्लेक्स फाइबर ऑप्टिक एडेप्टरमानक इंटरफ़ेस घटक हैं.
प्रसारण रूटिंग और मास्टर नियंत्रण कक्ष
स्टूडियो प्रकाश व्यवस्था के तहत दृश्य अव्यवस्था को कम करने के लिए टेलीविजन सुविधाएं अक्सर वीडियो राउटर टाई लाइनों के लिए ब्लैक फाइबर जंपर्स पर मानकीकृत होती हैं। सिम्प्लेक्स एलसी यूपीसी डिज़ाइन यूनिडायरेक्शनल एसडीआई {{1}से अधिक {{2}फाइबर पथों के लिए उपयुक्त है जहां केवल एक ट्रांसमिट या प्राप्त स्ट्रैंड की आवश्यकता होती है।
प्रयोगशाला और परीक्षण बेंच इंस्ट्रुमेंटेशन
ऑप्टिकल परीक्षण इंजीनियर काले एलसी सिम्प्लेक्स पैच केबल का उपयोग करके ओटीडीआर इकाइयों, ऑप्टिकल पावर मीटर और स्पेक्ट्रम विश्लेषकों को जोड़ते हैं जो रंगीन संदर्भ फाइबर के खिलाफ खड़े होते हैं। कम 0.2dB प्रविष्टि हानि विनिर्देश अंशांकन के दौरान न्यूनतम माप अनिश्चितता सुनिश्चित करता है।
सुरक्षित सरकार और वित्तीय नेटवर्क
सख्त केबल पहचान नीतियों वाली सुविधाएं वर्गीकृत या संवेदनशील नेटवर्क खंडों पर ब्लैक एलसी सिंगलमोड पैच कॉर्ड तैनात करती हैं। गैर{{1}मानक रंग सामान्य {{3}उद्देश्यीय पीले सिंगलमोड केबलिंग के साथ आकस्मिक क्रॉस-कनेक्शन को रोकता है।
आउटडोर से - इनडोर सीमांकन बिंदु
भवन के प्रवेश बिंदुओं पर आउटडोर बख्तरबंद केबलों को समाप्त करने वाले तकनीशियन अक्सर मुख्य वितरण फ्रेम में पैच करने से पहले काले इनडोर सिम्प्लेक्स एलसी जंपर्स में बदलाव करते हैं। रंग कंट्रास्ट बाहरी संयंत्र और परिसर केबलिंग के बीच स्पष्ट रूप से सीमांकन को चिह्नित करता है।
अक्सर पूछे जाने वाले प्रश्न
Q1: सिंगलमोड एलसी पैच केबल के लिए मानक पीले रंग की बजाय काली जैकेट क्यों चुनें?
ए: ब्लैक एलसी सिम्प्लेक्स केबल विशेष केबल प्रबंधन आवश्यकताओं को पूरा करते हैं। डेटा सेंटर ऑपरेटर उनका उपयोग प्रबंधन ट्रैफ़िक, परीक्षण सर्किट, या सुरक्षित नेटवर्क सेगमेंट को उत्पादन पीले सिंगलमोड लिंक से अलग करने के लिए करते हैं।
Q2: क्या यह सिम्प्लेक्स एलसी यूपीसी केबल डुप्लेक्स एसएफपी+ ट्रांसीवर के साथ संगत है?
ए: एसएफपी + मॉड्यूल में अलग-अलग टीएक्स और आरएक्स पोर्ट होते हैं, प्रत्येक एक सिम्प्लेक्स एलसी कनेक्टर को स्वीकार करते हैं। जब ट्रांसमिट और प्राप्त पथों की स्वतंत्र रूटिंग को प्राथमिकता दी जाती है तो काले एलसी सिम्प्लेक्स पैच कॉर्ड की एक जोड़ी एकल डुप्लेक्स केबल को प्रतिस्थापित कर सकती है।
Q3: पोर्ट घनत्व के लिए 1.25 मिमी फेरूल आकार का क्या मतलब है?
ए: 1.25 मिमी सिरेमिक फेरूल एससी या एफसी कनेक्टर का आधा व्यास है, जो एक ही पैनल स्पेस में पोर्ट की दोगुनी गिनती की अनुमति देता है। उच्च घनत्व वाले एलसी पैच पैनल एक रैक इकाई में 72 या 144 पोर्ट को समायोजित करते हैं। घने वातावरण में बड़े प्रारूप वाले कनेक्टरों के सामने एलसी कैसे टिकती है, इसकी गहन तुलना के लिए देखेंडेटा सेंटर और एंटरप्राइज़ केबलिंग के लिए उच्च घनत्व एलसी फाइबर कनेक्टर समाधान.
Q4: पुल-टैब लॉकिंग तंत्र रखरखाव को कैसे सरल बनाता है?
उत्तर: प्रत्येक एलसी यूपीसी कनेक्टर पर इंजेक्शन {{0}मोल्डेड लैच, आरजे45 प्लग के समान, एक साधारण अंगूठे के प्रेस के साथ रिलीज होता है। भीड़भाड़ वाले पैच पैनलों की सेवा करने वाले तकनीशियन इस टूल की सराहना करते हैं {{3}नि:शुल्क डिस्कनेक्ट जो आकस्मिक फाइबर क्षति को कम करता है।
Q5: मैं इस ब्लैक एलसी सिम्प्लेक्स सिंगलमोड केबल से किस प्रविष्टि हानि की उम्मीद कर सकता हूं?
उत्तर: फ़ैक्टरी परीक्षण प्रति कनेक्टेड कनेक्टर जोड़ी में 0.2dB से कम या इसके बराबर की प्रविष्टि हानि की गारंटी देता है। यह सख्त सहनशीलता दूरसंचार वाहक नेटवर्क में लंबे कैस्केड लिंक में ऑप्टिकल पावर बजट को संरक्षित करती है।
Q6: क्या काली जैकेट सामग्री LSZH या पीवीसी है?
उत्तर: दोनों जैकेट विकल्प उपलब्ध हैं। इनडोर प्लेनम या राइजर वातावरण के लिए एलएसजेडएच निर्दिष्ट करें जहां अग्नि कोड अनुपालन के लिए कम {{1}धुआं, हैलोजन {{2}मुक्त सामग्री की आवश्यकता होती है। पीवीसी जैकेट सामान्य उद्देश्य रैक पैचिंग के लिए उपयुक्त हैं।
Q7: क्या मैं रैक {{1} से {{2} रैक सिम्प्लेक्स रन के लिए कस्टम लंबाई ऑर्डर कर सकता हूं?
उत्तर: हाँ. ओईएम सिम्प्लेक्स एलसी सिंगलमोड केबल 0.5 मीटर से 100 मीटर तक की लंबाई में उपलब्ध हैं। बड़ी तैनाती के लिए ब्लैक फाइबर पैच कॉर्ड की सोर्सिंग करने वाले थोक खरीदारों को वॉल्यूम मूल्य निर्धारण प्राप्त होता है।
Q8: क्या काला रंग ऑप्टिकल प्रदर्शन को प्रभावित करता है?
उत्तर: नहीं, जैकेट पिग्मेंटेशन आंतरिक फाइबर या कनेक्टर पॉलिश को प्रभावित नहीं करता है। ब्लैक सिम्प्लेक्स एलसी यूपीसी केबल पीले समकक्षों के समान सम्मिलन हानि और रिटर्न हानि विनिर्देशों को पूरा करती है। यदि आप भी कनेक्टर प्रारूप अंतर का मूल्यांकन कर रहे हैं,एलसी और एससी फाइबर ऑप्टिक पैच कॉर्ड कनेक्टर के बीच व्यावहारिक अंतरसामान्य परिनियोजन परिदृश्यों के लिए प्रमुख ट्रेडऑफ़ को कवर करता है।
