इवोलक्स डेटा सेंटर फाइबर केबलिंग समाधान
एमपीओ/एमटीपी ट्रंक और ब्रेकआउट, एलसी पैच कॉर्ड, ओएम3/ओएम4 मल्टीमोड या ओएस2 सिंगल मोड विकल्प, संगत एडेप्टर और प्रोजेक्ट विशिष्ट लेबलिंग के साथ एक आरएफक्यू{0}तैयार निष्क्रिय फाइबर बीओएम बनाएं।
2013 में स्थापित
कंपनी प्रोफ़ाइल प्रकाशन
10+ वर्ष
फाइबर ऑप्टिक उद्योग का अनुभव साइट पर बताया गया है
थोक में नमूने
नमूना, छोटा -बैच और वॉल्यूम ऑर्डर समर्थन
आईएल/आरएल दस्तावेज़ीकरण
परियोजनाएं पूरी हुईं
सर्वर रूम, एंटरप्राइज नेटवर्क और क्लाउड इंफ्रास्ट्रक्चर के लिए उच्च घनत्व फाइबर केबलिंग
इवोलक्स डेटा सेंटर फाइबर केबलिंग परियोजनाओं के लिए निष्क्रिय कनेक्टिविटी की आपूर्ति करता है, जिसमें एलसी पैच कॉर्ड, एमपीओ/एमटीपी केबल असेंबली, ओएम3 और ओएम4 मल्टीमोड केबल, ओएस2 सिंगल मोड केबल, फाइबर एडेप्टर और पिगटेल शामिल हैं। रेंज में उपकरण पैचिंग, कैबिनेट लिंक, बैकबोन ट्रंक, ब्रेकआउट ट्रांज़िशन और संरचित केबलिंग चाल, जोड़ और परिवर्तन शामिल हैं। डेटा सेंटर ऑपरेटर, नेटवर्क इंटीग्रेटर्स, केबलिंग ठेकेदार और वितरक मानक उत्पाद खरीद सकते हैं, नमूनों का अनुरोध कर सकते हैं या छोटे बैच और थोक उत्पादन के लिए प्रोजेक्ट बीओएम तैयार कर सकते हैं। डेटा सेंटर फाइबर केबलिंग निर्माता और ओईएम फाइबर ऑप्टिक केबल असेंबली आपूर्तिकर्ता के रूप में, इवोलक्स कनेक्टर संयोजन, फाइबर मोड, पॉलिश, लंबाई, जैकेट, रंग, लेबलिंग और पैकेजिंग की समीक्षा कर सकता है। उच्च घनत्व वाले एमपीओ/एमटीपी केबलिंग समाधान की योजना बनाने वाले खरीदारों को आरएफक्यू के साथ ट्रांसीवर इंटरफ़ेस, फाइबर गणना, लिंग और ध्रुवता प्रस्तुत करनी चाहिए।
सत्यापन योग्य विशिष्टताओं के साथ डेटा सेंटर फ़ाइबर केबलिंग उत्पाद
नीचे दिए गए उत्पाद कार्ड इवोलक्स उत्पाद पृष्ठों पर प्रकाशित नाम, विकल्प और संख्यात्मक मानों का उपयोग करते हैं। अंतिम कोटेशन में चयनित हानि ग्रेड, कनेक्टर मैपिंग और केबल निर्माण की पहचान होनी चाहिए क्योंकि हर विकल्प हर असेंबली पर लागू नहीं होता है।

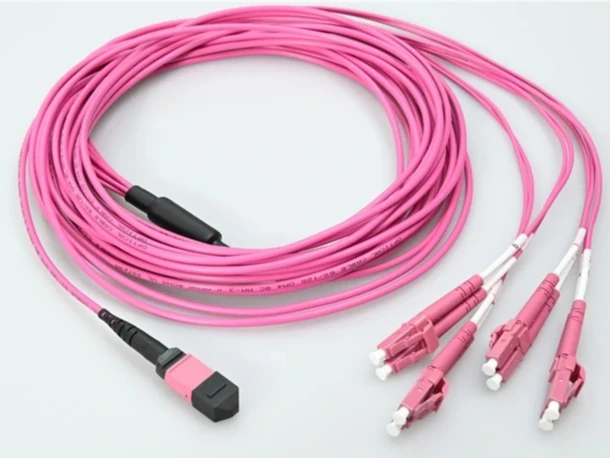

एमटीपी फीमेल से 4 × एलसी यूपीसी डुप्लेक्स, 8-फाइबर ओएम4
- ओम4 50/125 µm; 850/1300 एनएम
- एमटीपी आईएल 0.35 डीबी अधिकतम; एलसी आईएल 0.2 डीबी से कम या इसके बराबर
- 3.0 मिमी OFNP केबल; 40/100जी और 850 एनएम पर 150 मीटर

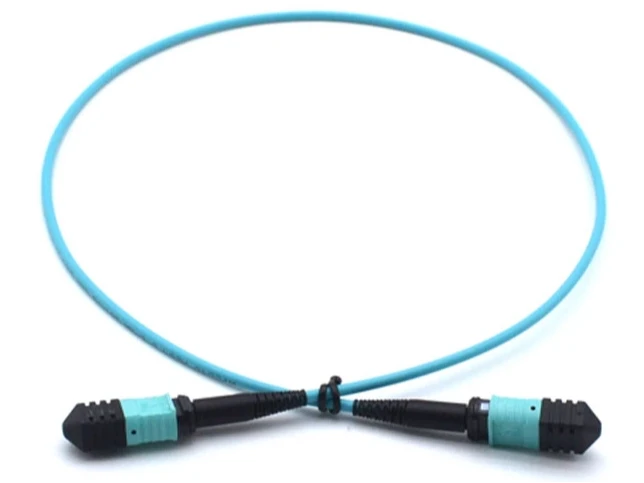

एमपीओ/एमपीओ-ओएम3-12एफ-3.0एमएम-एलएसजेडएच-1एम
- 12-फाइबर OM3 असेंबली
- 3.0 मिमी एलएसजेडएच केबल; 1 मीटर विन्यास प्रकाशित
- एमएम कम -नुकसान आईएल: सामान्य<0.30 dB; max <0.5 dB

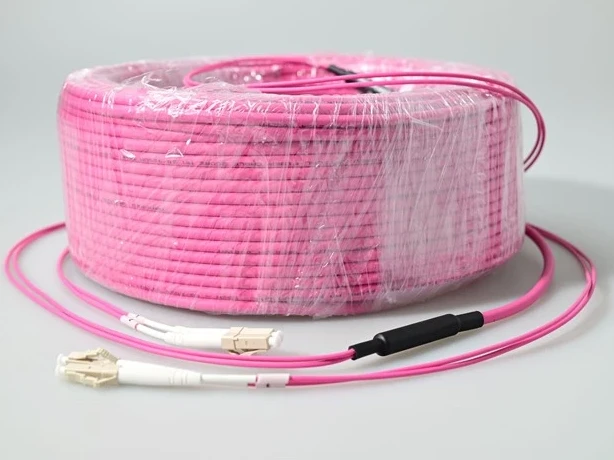

एलसी से एलसी ओएम4 मल्टीमोड डुप्लेक्स पैच कॉर्ड
- 1.25 मि.मी. छोटा -रूप-कारक सामी
- IEC 61754-20 कनेक्टर इंटरफ़ेस
- राइजर, प्लेनम और अनुकूलित केबल विकल्प बताए गए हैं
एलसी यूपीसी ओएम3 यूनीबूट मल्टीमोड पैच केबल
- OM3 लेज़र-अनुकूलित 50/125 µm फ़ाइबर
- 10जी 850 एनएम पर 300 मीटर तक पहुंचता है
- ओएफएनआर और ओएफएनपी; मानक लंबाई 0.5 मीटर से 30 मीटर
अनुकूलित एलसी/यूपीसी सिंगल -मोड पैच केबल
- 9/125 µm एकल-मोड विकल्प
- आईएल 0.30 डीबी आईईसी ग्रेड सी से कम या उसके बराबर; 0.15 डीबी आईईसी ग्रेड बी से कम या उसके बराबर
- 0.9/2.0/3.0 मिमी; पीवीसी, एलएसजेडएच या ओएफएनपी
एलाइनमेंट स्लीव के साथ एमटीपी/एमपीओ एडाप्टर
- सम्मिलन हानि 0.2 डीबी अधिकतम
- न्यूनतम 1,000 संभोग चक्र
- फ़्लैंग्ड/फ़्लैंगलेस; सिम्प्लेक्स/डुप्लेक्स; RoHS ने कहा

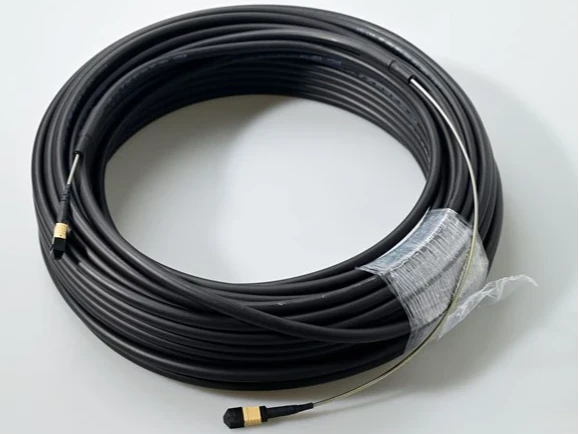

एमपीओ/एमटीपी बख्तरबंद फाइबर ऑप्टिक पैच कॉर्ड
- OS2, OM3 या OM4; 8, 12, 24, 48, 72 या 144 फ़ाइबर
- सर्पिल स्टेनलेस-स्टील टेप कवच
- आईईसी 61754-7 और टीआईए 604-5
एलसी/एलसी डुप्लेक्स मल्टीमोड एडाप्टर
- एलसी एडाप्टर प्रकार; डुप्लेक्स बॉडी
- यूपीसी पॉलिश इंटरफ़ेस
- मल्टीमोड; नहीं-फ़्लेंज कॉन्फ़िगरेशन

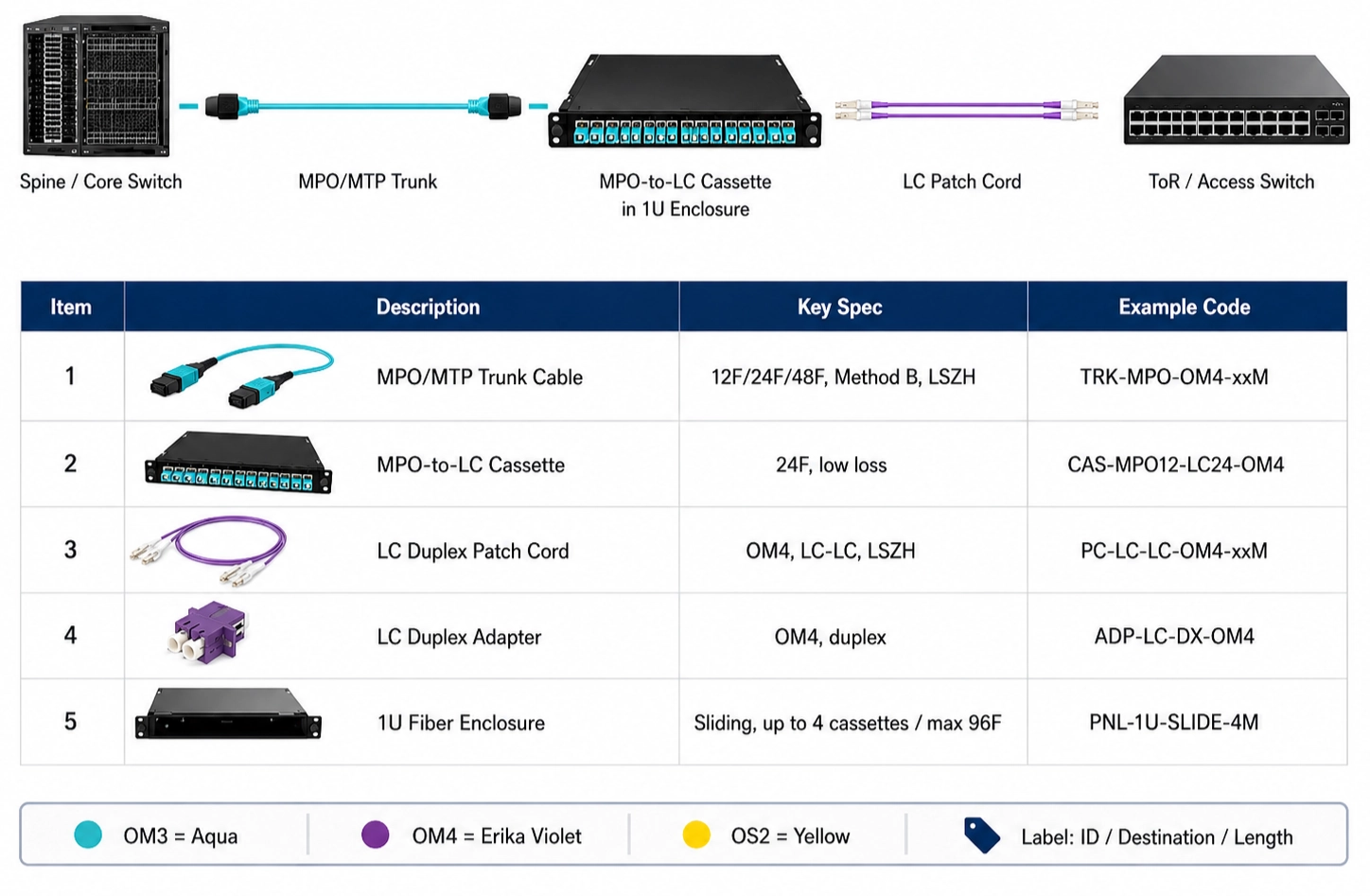

लिंक भूमिका द्वारा उच्च-घनत्व डेटा सेंटर फ़ाइबर केबलिंग आर्किटेक्चर
एक उपयोगी संरचित केबल योजना कनेक्शन बिंदुओं से शुरू होती है, सामान्य केबल सूची से नहीं। प्रत्येक चरण में उपकरण इंटरफ़ेस और पैचिंग विधि को मैप करें, फिर संपूर्ण चैनल के लिए कनेक्टर लिंग, ध्रुवीयता, फाइबर ग्रेड और जैकेट निर्दिष्ट करें।
सर्वर या भंडारण
एलसी डुप्लेक्स या डायरेक्ट एमपीओ/एमटीपी ट्रांसीवर इंटरफ़ेस और आवश्यक फाइबर ग्रेड की पुष्टि करें।
01
टीओआर/ईओआर स्विच
डुप्लेक्स पोर्ट के लिए एलसी पैचिंग का उपयोग करें या समानांतर {{0} से {{1} डुप्लेक्स रूपांतरण के लिए एमपीओ/एमटीपी ब्रेकआउट का उपयोग करें।
02
रैक पैच फील्ड
एलसी डुप्लेक्स या एमपीओ/एमटीपी एडेप्टर को खरीदार द्वारा निर्दिष्ट पैनल या कैसेट पदचिह्न से मिलान करें।
03
पंक्ति/बैकबोन ट्रंक
प्री-टर्मिनेटेड एमपीओ/एमटीपी असेंबलियां फाइबर को समेकित करती हैं और फील्ड टर्मिनेशन कार्य को कम करती हैं।
04
एमडीए/क्रॉस-कनेक्ट करें
संरचित केबलिंग पथ पर लेबलिंग, ध्रुवीयता और हानि {{0}बजट रिकॉर्ड को सुरक्षित रखें।
05
| परियोजना की स्थिति | अनुशंसित केबलिंग दिशा | क्रेता को पुष्टि करनी होगी | प्रासंगिक इवोलक्स स्कोप |
|---|---|---|---|
| डुप्लेक्स उपकरण पैचिंग | एलसी-से-एलसी डुप्लेक्स या यूनीबूट केबल | फाइबर ग्रेड, पॉलिश, लंबाई, जैकेट, पोर्ट लेबलिंग | OM3/OM4 मल्टीमोड और 9/125 µm सिंगल-मोड LC असेंबलियाँ |
| समानांतर रीढ़ | एमपीओ/एमटीपी ट्रंक | 8/12/24-फाइबर डिज़ाइन, लिंग, ध्रुवता, कुंजी अभिविन्यास, हानि वर्ग | OS2, OM3 और OM4 कॉन्फ़िगरेशन में MPO/MTP असेंबली |
| समानांतर-से-डुप्लेक्स माइग्रेशन | एमटीपी/एमपीओ-से-एलसी ब्रेकआउट | ट्रांसीवर मैपिंग, एलसी जोड़ी क्रम, लिंग और कुल चैनल हानि | 8-फाइबर ओएम4 एमटीपी महिला से चार एलसी यूपीसी डुप्लेक्स असेंबली |
| उच्च -यातायात या उजागर मार्ग | बख्तरबंद मल्टी-फाइबर असेंबली | फाइबर गिनती, केबल ज्यामिति, मार्ग बाधाएं और मोड़ नियंत्रण | सर्पिल स्टेनलेस-स्टील बख्तरबंद एमपीओ/एमटीपी विकल्प |
| पैनल या कैसेट युग्मन | एलसी या एमपीओ/एमटीपी एडाप्टर | पदचिह्न, निकला हुआ किनारा, कुंजी अभिविन्यास, मोड और पॉलिश संगतता | एलसी डुप्लेक्स और एमटीपी/एमपीओ फ्लैंज्ड या फ्लैंजलेस एडाप्टर |
कॉम्पैक्ट ट्रंक और ब्रेकआउट लिंक के लिए एमपीओ/एमटीपी डेटा सेंटर फाइबर केबलिंग
इवोलक्स की प्रकाशित रेंज एक संरचित प्रणाली में दो व्यावहारिक एमपीओ/एमटीपी भूमिकाओं का समर्थन करती है:वितरण बिंदुओं के बीच बहु-फाइबर ट्रंकिंगऔर ब्रेकआउट असेंबली जो उपकरण में डुप्लेक्स कनेक्टर पेश करती हैं।
8 फाइबर → 4 एलसी डुप्लेक्स जोड़े
ब्रेकआउट प्रदर्शन दोनों कनेक्टर प्रकारों पर निर्दिष्ट है
8-फाइबर ओएम4 असेंबली एक एमटीपी महिला कनेक्टर और चार एलसी यूपीसी डुप्लेक्स सिरों का उपयोग करती है। इसकी प्रकाशित सीमाएँ एमटीपी इंटरफ़ेस को 0.35 डीबी अधिकतम प्रविष्टि हानि पर एलसी इंटरफ़ेस से 0.2 डीबी से कम या उसके बराबर पर अलग करती हैं, इसलिए एक खरीदार एकल अपरिभाषित "कम-नुकसान" दावे पर भरोसा करने के बजाय प्रत्येक कनेक्शन को चैनल हानि बजट में रख सकता है।
8-144 फ़ाइबर प्रकाशित
मानक और बख्तरबंद निर्माण अलग-अलग रास्तों को संबोधित करते हैं
मानक MPO/MPO-OM3-12F-3.0MM-LSZH-1M उत्पाद कॉम्पैक्ट इनडोर ट्रंकिंग के लिए उपयुक्त है, जबकि बख्तरबंद MPO/MTP रेंज में सर्पिल स्टेनलेस-स्टील टेप जोड़ा जाता है।यांत्रिक एक्सपोज़र के लिए कवच का चयन किया जाना चाहिए; यह मोड़ नियंत्रण, कनेक्टर हानि, ध्रुवीयता या पैनल संगतता की पुष्टि करने की आवश्यकता को प्रतिस्थापित नहीं करता है।
डेंस स्विच और सर्वर पैचिंग के लिए एलसी डाटा सेंटर फाइबर केबलिंग
एलसी असेंबली उपकरण पोर्ट और पैच फ़ील्ड में फिट होती हैं जहां प्रत्येक लिंक एक डुप्लेक्स ट्रांसमिट/रिसीव जोड़ी का उपयोग करता है। 1.25 मिमी एलसी फेरूलSC की तुलना में छोटा इंटरफ़ेस प्रदान करता है, जबकि यूनीबूट निर्माण घने रैक के माध्यम से रूट किए गए केबल बॉडी की संख्या को कम कर देता है।
ओएम3: 10जी 850 एनएम पर 300 मीटर तक
OM3 का उपयोग करें जहां ट्रांसीवर और पहुंच इसका समर्थन करते हैं
प्रकाशित एलसी यूपीसी ओएम3 यूनीबूट केबल लेजर अनुकूलित 50/125 µm फाइबर का उपयोग करता है और ओएफएनआर और ओएफएनपी संस्करणों में पेश किया जाता है। इवोलक्स 0.5 मीटर से 30 मीटर तक मानक लंबाई सूचीबद्ध करता है और कस्टम लंबाई स्वीकार करता है, जिससे बीओएम को प्रत्येक रैक स्थिति के लिए एक लंबाई का उपयोग करने के बजाय सेवा लूप अतिरिक्त को नियंत्रित करने की अनुमति मिलती है।
OM4 या 9/125 µm एकल-मोड
ऑप्टिक्स से फ़ाइबर ग्रेड चुनें, केवल रंग नहीं
एलसी पोर्टफोलियो में एक शामिल हैOM4 मल्टीमोड डुप्लेक्स उत्पादऔर पीवीसी, एलएसजेडएच या ओएफएनपी केबल विकल्पों के साथ अनुकूलन योग्य 9/125 µm सिंगल - मोड असेंबली। जैकेट का रंग पहचान का समर्थन कर सकता है, लेकिन खरीद विनिर्देश में फाइबर मोड, पॉलिश, जैकेट रेटिंग और मापी गई आईएल/आरएल आवश्यकताओं को स्पष्ट रूप से बताया जाना चाहिए।
हानि-डेटा सेंटर फ़ाइबर केबलिंग के लिए बजट, ध्रुवीयता और इंटरफ़ेस नियंत्रण
प्रत्येक लिंक विशेषता के बीच समझौता एक पूर्व-{0}}समाप्त असेंबली को परिनियोजन योग्य बनाता है। इन जांचों को उत्पादन से पहले अनुमोदित ड्राइंग या बीओएम पर हल किया जाना चाहिए।
ऑप्टिकल हानि बजट
प्रत्येक संबद्ध जोड़ी पर बताए गए कनेक्टर और एडॉप्टर नुकसान, साथ ही फाइबर क्षीणन और इंजीनियरिंग मार्जिन जोड़ें। उद्धरण के साथ आईएल/आरएल रिपोर्ट प्रारूप का अनुरोध करें।
एमपीओ/एमटीपी ध्रुवता
अंत से {{1}अंत तक फ़ाइबर मानचित्र और कुंजी अभिविन्यास को परिभाषित करें. केवल "एमपीओ/एमटीपी संगत" यह पहचान नहीं करता है कि चैनल संचारित और प्राप्त पथों को सुरक्षित रखता है या नहीं।
योजक लिंग
ट्रांसीवर, ट्रंक, एडाप्टर और कैसेट पर पिन किए गए और अनपिन किए गए इंटरफ़ेस को मैप करें। दो पिन किए गए कनेक्टरों को सही ढंग से जोड़ा नहीं जा सकता।
फाइबर ग्रेड और प्रकाशिकी
तरंग दैर्ध्य, डेटा दर और ट्रांसीवर डेटाशीट पर पहुंच के साथ OM3, OM4 या OS2 का मिलान करें। चैनल की दोबारा जांच किए बिना फ़ाइबर ग्रेड का स्थानापन्न न करें।
जैकेट और रास्ता
केबल व्यास, रूटिंग पर्यावरण और यांत्रिक सुरक्षा आवश्यकताओं के साथ एलएसजेडएच, ओएफएनआर, ओएफएनपी या अन्य आवश्यक निर्माण बताएं।
पहचान योजना
इंस्टॉलेशन अनुक्रमण के लिए आवश्यक पोर्ट नामकरण परंपरा, अंत तक लेबल, जैकेट या बूट रंग, लंबाई अनुसूची और पैकेजिंग समूह प्रदान करें।
समीक्षा के लिए पूर्ण निष्क्रिय फाइबर केबलिंग बीओएम भेजें
एक सोर्सिंग मैनेजर या उत्पाद इंजीनियर को प्रत्येक मेटिंग इंटरफ़ेस और प्रत्येक वाणिज्यिक संस्करण की पहचान करने के लिए पर्याप्त जानकारी प्रदान करनी चाहिए। यह स्पष्टीकरण लूप को कम करता है और नमूना परीक्षण को सार्थक बनाता है।
अनुप्रयोग और टोपोलॉजी:सर्वर, स्टोरेज, टीओआर/ईओआर, बैकबोन, एमडीए या क्रॉस-कनेक्ट भूमिका।
इंटरफ़ेस:कनेक्टर प्रकार, पॉलिश, एमपीओ/एमटीपी फाइबर गिनती, लिंग, कुंजी अभिविन्यास और ध्रुवता।
ऑप्टिकल मीडिया:OM3, OM4 या OS2, तरंग दैर्ध्य, डेटा दर, पहुंच और आवश्यक हानि वर्ग।
यांत्रिक निर्माण:केबल की लंबाई, व्यास, ब्रेकआउट लंबाई, जैकेट रेटिंग, कवच और खींचने की आवश्यकताएं।
वाणिज्यिक विवरण:कॉन्फ़िगरेशन द्वारा मात्रा, नमूना मात्रा, लेबल, लोगो, पैकेजिंग और आवश्यक दस्तावेज़।
कस्टम डेटा सेंटर फाइबर केबलिंग कॉन्फ़िगरेशन और ड्राइंग समीक्षा
एवोलक्स का कहना है कि परियोजना आधारित आपूर्ति के लिए कनेक्टर संयोजन, केबल लंबाई, फाइबर मोड, पॉलिश प्रकार, केबल संरचना, जैकेट और बूट रंग, लेबल और पैकेजिंग की समीक्षा की जा सकती है।
विशिष्टता और ड्राइंग समर्थन
एक ड्राइंग, उत्पाद नमूना, मौजूदा विनिर्देश या टोपोलॉजी साझा करें। नमूना तैयार करने से पहले समीक्षा में कनेक्टर मैपिंग, ब्रेकआउट आयाम, लंबाई सहनशीलता, जैकेट, लेबल स्थिति और पैकिंग यूनिट को लॉक करना चाहिए।
- बीओएम और टोपोलॉजी समीक्षा
- कनेक्टर और फाइबर मिलान
- मानक या कस्टम कॉन्फ़िगरेशन
नमूना, छोटा -बैच और थोक आपूर्ति
साइट नमूना मूल्यांकन, छोटे -बैच अनुकूलन और थोक उत्पादन की पुष्टि करती है। यह सभी डेटा सेंटर असेंबली के लिए एक निश्चित MOQ या नमूना चक्र प्रकाशित नहीं करता है क्योंकि कॉन्फ़िगरेशन और मात्रा ऑर्डर को प्रभावित करते हैं।
- अनुकूलता नमूना
- प्रदर्शन मूल्यांकन
- उत्पादन संदर्भ के रूप में स्वीकृत नमूना
निजी लेबल और स्थापना पहचान
उपलब्ध अनुकूलन में जैकेट और बूट रंग, केबल मार्कर, उत्पाद लेबल, लोगो, तटस्थ पैकेजिंग और ग्राहक {{0}विशिष्ट पैकेजिंग शामिल हैं। अनुमोदित कलाकृति में पाठ, बारकोड प्रारूप और अंत{{2}ए/अंत-बी सम्मेलन को परिभाषित करें।
- कस्टम केबल और उत्पाद लेबल
- लोगो और पैकेजिंग समीक्षा
- प्रोजेक्ट द्वारा रंग कोडिंग
फाइबर केबल असेंबली खरीद के लिए मानक और गुणवत्ता रिकॉर्ड
सबसे उपयोगी गुणवत्ता प्रमाण सटीक उत्पाद और बैच से जुड़ा होता है। इवोलक्स उत्पाद पृष्ठ निम्नलिखित इंटरफ़ेस मानक, सामग्री विवरण और परीक्षण विकल्प प्रकाशित करते हैं; खरीदारों को उद्धृत SKU के विरुद्ध लागू दस्तावेज़ का अनुरोध करना चाहिए।
आईईसी 61754-7 और टीआईए 604-5
एमपीओ/एमटीपी बख्तरबंद असेंबली और एमपीओ/एमटीपी एडाप्टर रेंज के लिए प्रकाशित। ये संदर्भ मल्टी-फाइबर कनेक्टर इंटरफ़ेस को परिभाषित करते हैं और इंटरमेटेबिलिटी जांच का समर्थन करते हैं।
टेलकोर्डिया जीआर-326 और जेआईएस
0.2 डीबी अधिकतम-नुकसान एमटीपी/एमपीओ एडॉप्टर पृष्ठ पर सूचीबद्ध। ऑर्डर किए जा रहे एडॉप्टर कॉन्फ़िगरेशन के लिए सटीक योग्यता या अनुपालन दस्तावेज़ की पुष्टि करें।
OFNP केबल जैकेट
8-फाइबर ओएम4 एमटीपी-टू-एलसी असेंबली के लिए प्रकाशित। यह बताए गए प्लेनम केबल निर्माण की पहचान करता है; प्रोजेक्ट डिज़ाइनर स्थानीय कोड स्वीकृति के लिए ज़िम्मेदार रहता है।
आईईसी 61754-20
LC OM4 डुप्लेक्स पैच कॉर्ड के लिए प्रकाशित। यह एसएफपी, एक्सएफपी और एसएफपी+ उपकरण कनेक्शन में उपयोग किए जाने वाले एलसी कनेक्टर इंटरफ़ेस की पहचान करता है।
RoHS सामग्री अनुपालन
एमटीपी/एमपीओ एडॉप्टर के लिए कहा गया। खरीद रिकॉर्ड के लिए, एक मौजूदा घोषणा का अनुरोध करें जो उद्धृत उत्पाद या सामग्री परिवार की पहचान करती हो।
निवेशन{{0}नुकसान/वापसी-नुकसान की रिपोर्टिंग
एवोलक्स का कहना है कि आईएल/आरएल रिपोर्ट की आपूर्ति की जा सकती है। तरंग दैर्ध्य, सीमा, परीक्षण विधि, नमूना आधार निर्दिष्ट करें और क्या क्रमबद्ध परिणाम आवश्यक हैं।
एवोलक्स का कहना है कि इसकी स्थापना 2013 में हुई थी और इसमें फाइबर ऑप्टिक उद्योग का 10 वर्षों से अधिक का अनुभव है। समीक्षा किए गए पृष्ठों पर कोई भी डेटा {{3} केंद्र {{4} विशिष्ट शिपमेंट कुल या नामित डेटा केंद्र मामला प्रकाशित नहीं किया गया है, इसलिए यह समाधान पृष्ठ डेटा केंद्र खंड में एक असत्यापित परिनियोजन गणना निर्दिष्ट नहीं करता है।
डेटा सेंटर फाइबर केबलिंग समाधान अक्सर पूछे जाने वाले प्रश्न
डेटा सेंटर फ़ाइबर केबलिंग आरएफक्यू में कौन सी जानकारी शामिल की जानी चाहिए?
लिंक भूमिका, ट्रांसीवर या उपकरण इंटरफ़ेस, कनेक्टर प्रकार, फाइबर मोड, फाइबर गिनती, ध्रुवीयता, कनेक्टर लिंग, पॉलिश, केबल लंबाई, जैकेट रेटिंग, लंबाई द्वारा मात्रा, लेबलिंग और पैकेजिंग प्रदान करें। एक टोपोलॉजी, बीओएम, ड्राइंग, नमूना या वर्तमान विनिर्देश उद्धरण से पहले इवोलक्स को घटक संगतता की जांच करने में मदद करता है।
डेटा सेंटर को एमपीओ/एमटीपी के बजाय एलसी डुप्लेक्स का उपयोग कब करना चाहिए?
एलसी डुप्लेक्स का उपयोग करें जहां सक्रिय उपकरण और पैच फ़ील्ड डुप्लेक्स एलसी पोर्ट को उजागर करते हैं और लिंक एक ट्रांसमिट/प्राप्त जोड़ी को ले जाता है। बहु{{1}फाइबर ट्रंक, समानांतर {{2}ऑप्टिक्स पोर्ट या उच्च {{3}घनत्व एकत्रीकरण के लिए एमपीओ/एमटीपी का उपयोग करें; एक MPO/MTP-से-LC हार्नेस या कैसेट ट्रांज़िशन दो इंटरफ़ेस प्रकारों को जोड़ सकता है।
खरीदारों को OM3, OM4 और OS2 के बीच चयन कैसे करना चाहिए?
ट्रांसीवर विनिर्देश, तरंग दैर्ध्य, पहुंच और स्थापित संयंत्र से फाइबर का मिलान करें। इवोलक्स OM3 और OM4 50/125 µm मल्टीमोड असेंबलियों और OS2 9/125 µm सिंगल-मोड विकल्पों को सूचीबद्ध करता है; केवल जैकेट के रंग के आधार पर चयन करने के बजाय उपकरण डेटाशीट के अनुसार सटीक ग्रेड की पुष्टि करें।
उत्पादन से पहले किस एमपीओ/एमटीपी विवरण की पुष्टि की जानी चाहिए?
फ़ाइबर गणना, कनेक्टर लिंग, कुंजी अभिविन्यास, ध्रुवीयता विधि, यूपीसी या एपीसी पॉलिश, फ़ाइबर ग्रेड, हानि वर्ग और अंत से {{0} से {{1} अंत मैपिंग की पुष्टि करें। ये विशेषताएँ एक प्रणाली के रूप में काम करती हैं, इसलिए गलत ध्रुवता या लिंग के साथ एक सही केबल प्रकार अभी भी लिंक को संचालित होने से रोक सकता है।
कस्टम डेटा सेंटर फ़ाइबर केबल के लिए MOQ और नमूना लीड समय क्या हैं?
इवोलक्स का कहना है कि यह नमूने, छोटे - बैच अनुकूलन और थोक उत्पादन का समर्थन करता है, लेकिन वेबसाइट इस समाधान के लिए एक निश्चित संख्यात्मक MOQ या नमूना लीड समय प्रकाशित नहीं करती है। कनेक्टर, फाइबर, लंबाई, जैकेट, लेबलिंग, परीक्षण रिपोर्ट और मात्रा आवश्यकताओं की समीक्षा के बाद दोनों की पुष्टि की जानी चाहिए।
क्या इवोलक्स निजी लेबल केबल और परीक्षण दस्तावेज़ प्रदान कर सकता है?
प्रकाशित अनुकूलन दायरे में जैकेट और बूट रंग, केबल मार्कर, उत्पाद लेबल, लोगो, तटस्थ या ग्राहक विशिष्ट पैकेजिंग और उत्पाद कॉन्फ़िगरेशन शामिल हैं। डेटाशीट और सम्मिलन-नुकसान/वापसी{{3}नुकसान परीक्षण{{4}रिपोर्ट समर्थन भी बताया गया है; परिभाषित करें कि रिपोर्ट बैच आधारित हैं या अनुमोदित आदेश विनिर्देश में क्रमबद्ध हैं।
वास्तविक इंटरफेस के आधार पर अपना डेटा सेंटर फाइबर केबलिंग बीओएम बनाएं
टोपोलॉजी, ट्रांसीवर इंटरफेस, कनेक्टर मैपिंग, OM3/OM4 या OS2 आवश्यकता, लंबाई, जैकेट, मात्रा और लेबलिंग योजना भेजें। इवोलक्स प्रस्तुत विनिर्देश के अनुसार निष्क्रिय केबल असेंबलियों और एडेप्टर की समीक्षा कर सकता है।
