फाइबर ऑप्टिक कनेक्टर क्या है?
फाइबर ऑप्टिक कनेक्टर एक उपकरण है जो ऑप्टिकल फाइबर के बीच अलग करने योग्य (चलने योग्य) कनेक्शन की अनुमति देता है। यह ट्रांसमिटिंग फाइबर से प्राप्त फाइबर तक ऑप्टिकल ऊर्जा आउटपुट के युग्मन को अधिकतम करने के लिए ऑप्टिकल फाइबर के दो अंतिम चेहरों को सटीक रूप से जोड़ता है, और ऑप्टिकल लिंक में इसके हस्तक्षेप के कारण सिस्टम पर प्रभाव को कम करता है। यह फाइबर ऑप्टिक कनेक्टर की बुनियादी आवश्यकता है। कुछ हद तक, फाइबर ऑप्टिक कनेक्टर ऑप्टिकल ट्रांसमिशन सिस्टम की विश्वसनीयता और प्रदर्शन को प्रभावित करते हैं।
एससी प्रकार फाइबर ऑप्टिक कनेक्टरजापान में एनटीटी कॉर्पोरेशन द्वारा विकसित एक फाइबर ऑप्टिक कनेक्टर है। इसका खोल आयताकार है, और उपयोग किए गए पिन और कपलिंग स्लीव्स के संरचनात्मक आयाम बिल्कुल एफसी प्रकार के समान हैं। पिनों के अंतिम किनारों को अक्सर पॉलिश किया जाता हैपीसी या एपीसी पीसने के तरीके; बन्धन विधि प्लग-इन पिन लैच प्रकार को अपनाती है, जिसमें रोटेशन की आवश्यकता नहीं होती है। इस प्रकार का कनेक्टर सस्ता है, प्लग करना और अनप्लग करना आसान है, इसमें इंसर्शन लॉस में छोटे उतार-चढ़ाव, उच्च संपीड़न शक्ति और उच्च इंस्टॉलेशन घनत्व है।
एसटी और एससी इंटरफेस दो प्रकार के फाइबर ऑप्टिक कनेक्टर हैं। 10Base-F कनेक्शन के लिए, कनेक्टर आमतौर पर ST प्रकार के होते हैं, जबकि 100Base{4}}FX के लिए, कनेक्टर अधिकतर SC प्रकार के होते हैं। एसटी कनेक्टर का कोर खुला हुआ है, जबकि एससी कनेक्टर का कोर जोड़ के अंदर है।
विभिन्न एकल मोड फाइबर ऑप्टिक सक्रिय कनेक्टर्स की संरचनात्मक विशेषताएं और प्रदर्शन संकेतक
| विभिन्न एकल मोड फाइबर ऑप्टिक सक्रिय कनेक्टर्स की संरचनात्मक विशेषताएं और प्रदर्शन संकेतक | ||||||
| प्रकार | एफसी/पीसी | एफसी/एपीसी | एससी/पीसी | एससी/एपीसी | एसटी/पीसी | |
| संरचना और विशेषताएँ | अंत चेहरे का आकार | उत्तल गोलाकार सतह | 8 डिग्री ढलान | उत्तल गोलाकार सतह | 8 डिग्री ढलान | उत्तल गोलाकार सतह |
| कनेक्शन विधि | धागा | धागा | अक्षीय सम्मिलन और निष्कासन | अक्षीय सम्मिलन और निष्कासन | स्नैप | |
| कनेक्टर आकार | गोल | गोल | आयत | आयत | गोल | |
| प्रदर्शन सूचक | औसत निष्क्रियता हानि | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर |
| अधिकतम प्रविष्टि हानि | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| repeatability | ±0.1 से कम या उसके बराबर | ±0.1 से कम या उसके बराबर | ±0.1 से कम या उसके बराबर | ±0.1 से कम या उसके बराबर | ±0.1 से कम या उसके बराबर | |
| विनिमेयता | ±0.1 से कम या उसके बराबर | ±0.1 से कम या उसके बराबर | ±0.1 से कम या उसके बराबर | ±0.1 से कम या उसके बराबर | ±0.1 से कम या उसके बराबर | |
| वापसी हानि | 40 से अधिक या उसके बराबर | 60 से अधिक या उसके बराबर | 40 से अधिक या उसके बराबर | 60 से अधिक या उसके बराबर | 40 से अधिक या उसके बराबर | |
| डालने और हटाने का समय | 1000 से अधिक या उसके बराबर | 1000 से अधिक या उसके बराबर | 1000 से अधिक या उसके बराबर | 1000 से अधिक या उसके बराबर | 1000 से अधिक या उसके बराबर | |
| उपयोग के लिए तापमान सीमा | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
अनुप्रयोग
0.5-मीटर अल्ट्रा-छोटी लंबाई उच्च-घनत्व वाले वातावरण में केबल स्लैक को कम करती है, उपकरण कैबिनेट और पैचिंग क्षेत्रों के अंदर भीड़ को कम करती है।
एफटीटीएच टर्मिनल बॉक्स कनेक्शन
अंतरिक्ष में सीमित एफटीटीएच इनडोर इंस्टॉलेशन में ओएनटी उपकरणों को फाइबर रोसेट और दीवार आउटलेट से जोड़ने के लिए आदर्श।
ओडीएफ आंतरिक लघु-दूरी पैचिंग
आसन्न मॉड्यूल, स्प्लिटर्स और एडेप्टर के बीच व्यवस्थित, कम अव्यवस्था वाले कनेक्शन के लिए आमतौर पर ऑप्टिकल वितरण फ्रेम के अंदर उपयोग किया जाता है।
कॉम्पैक्ट टेलीकॉम संलग्नक
छोटे जंक्शन बक्सों, दीवार पर लगे कैबिनेटों और कॉम्पैक्ट बाड़ों के लिए उपयुक्त, जहां लंबे केबल अनावश्यक भार पैदा करेंगे।
टेस्ट बेंच और लैब उपकरण लिंक
ऑप्टिकल परीक्षण सेटअप और संदर्भ डिवाइस कनेक्शन के लिए एक छोटा, सुसंगत जम्पर विकल्प प्रदान करता है।
अक्सर पूछे जाने वाले प्रश्न

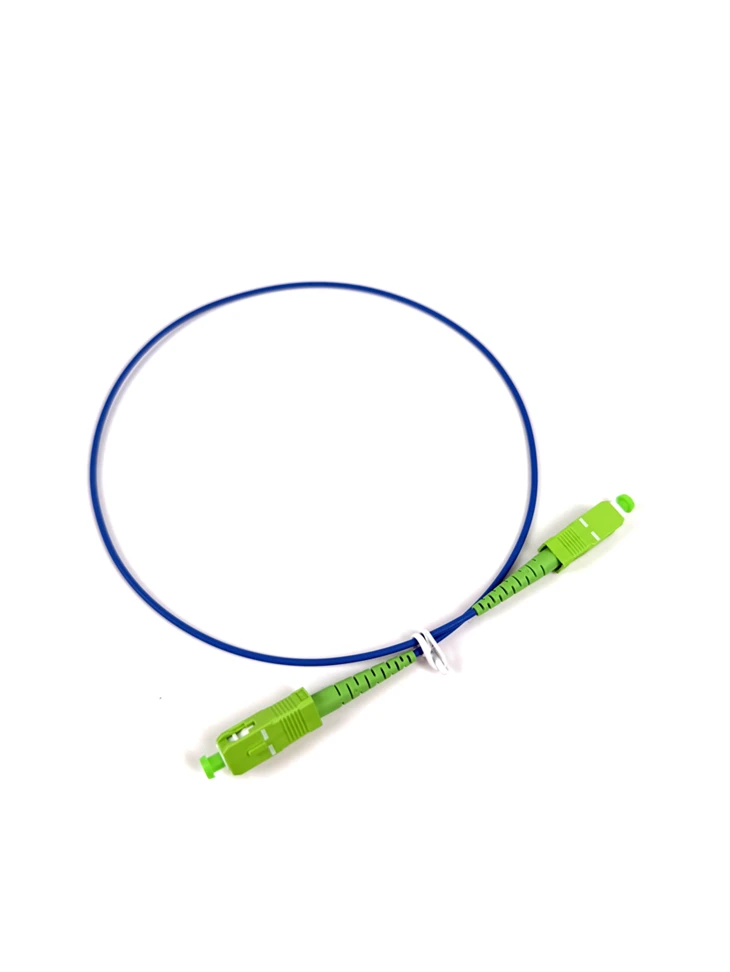

प्रश्न: यह एससी/एपीसी पैच कॉर्ड कितना रिटर्न लॉस प्रदान करता है?
A: 60dB से अधिक या उसके बराबर वापसी हानि, जैसा कि उत्पाद प्रदर्शन तालिका में निर्दिष्ट है।
प्रश्न: सम्मिलन हानि क्या है?
प्रश्न: 8-डिग्री कोण वाले अंतिम फलक का क्या अर्थ है?

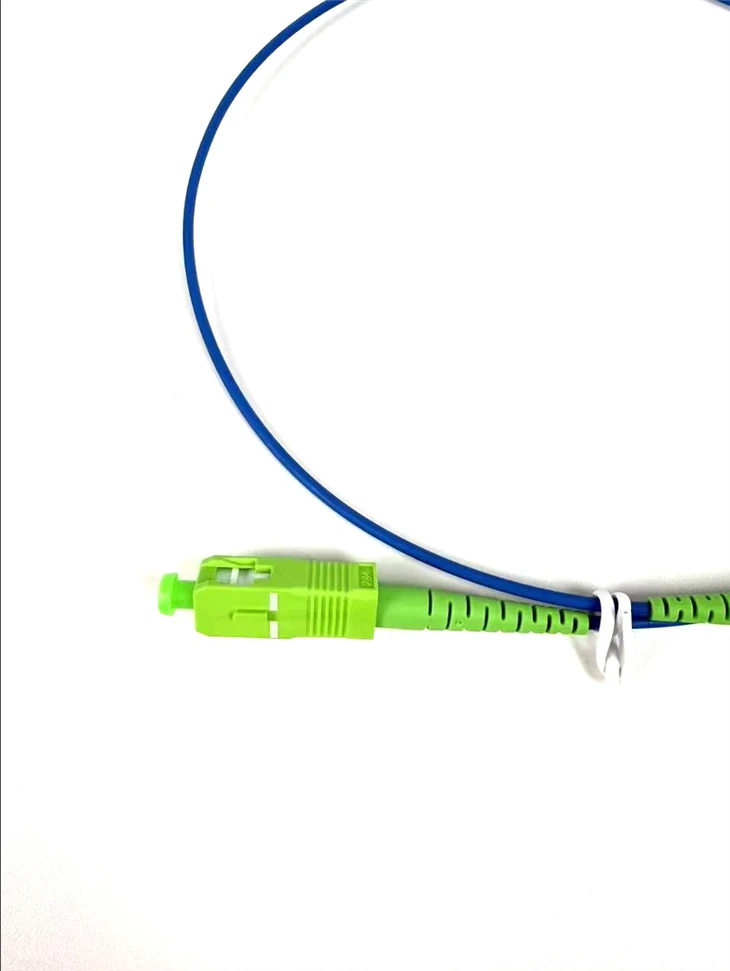

ए: एससी/एपीसी कनेक्टर्स में 8-डिग्री कोण वाली पॉलिश होती है जो परावर्तित प्रकाश को फाइबर कोर से दूर निर्देशित करती है, जिससे बैक रिफ्लेक्शन कम हो जाता है।
प्रश्न: कनेक्टर को कितने संभोग चक्रों के लिए रेट किया गया है?
ए: स्थिर ऑप्टिकल प्रदर्शन को बनाए रखते हुए 1000 सम्मिलन और निष्कासन चक्रों से अधिक या उसके बराबर।
प्रश्न: 0.5-मीटर अल्ट्रा-शॉर्ट पैच कॉर्ड क्यों चुनें?
उत्तर: अल्ट्रा{0}शॉर्ट पैच कॉर्ड केबल अव्यवस्था को कम करते हैं, उच्च घनत्व वाले क्षेत्रों में प्रबंधन को सरल बनाते हैं, और कॉम्पैक्ट स्थानों में अतिरिक्त केबल को कम करते हैं।
प्रश्न: ऑपरेटिंग तापमान रेंज क्या है?
ए: -40 डिग्री से +80 डिग्री।
प्रश्न: कौन से जैकेट और व्यास के विकल्प उपलब्ध हैं?
ए: जैकेट: पीवीसी, एलएसजेडएच, ओएफएनपी। व्यास: 3.0 मिमी, 2.0 मिमी, 0.9 मिमी।
