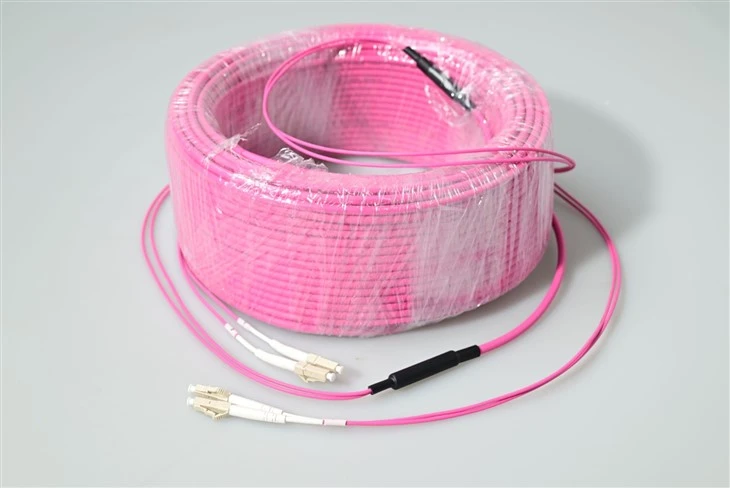

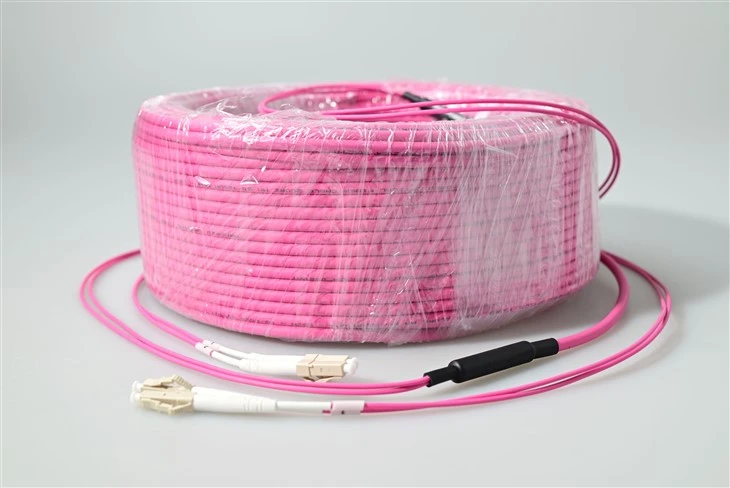

एलसी एलसी पैच केबल क्या है?
एलसी-एलसी फाइबर ऑप्टिक पैच कॉर्डएक छोटा कॉम्पैक्ट पैच केबल है जो कई अनुप्रयोगों में बहुत लोकप्रिय रूप से उपयोग किया जाता है। इन नेटवर्क समाधानों में दूरसंचार नेटवर्क, LAN, डेटा प्रोसेसिंग नेटवर्क, डिवाइस समाप्ति और परिसर वितरण शामिल हैं। एलसी-एलसी पैच कॉर्ड को कम जगह की खपत के साथ गीगाबिट अनुप्रयोगों और एटीएम अनुप्रयोगों में तेज़ ईथरनेट समाधान प्रदान करने के लिए डिज़ाइन किया गया है।
विनिर्देश
| पैरामीटर | इकाई | एफसी, एससी, एलसी/बख्तरबंद फाइबर पैच कॉर्ड | एसटी, एमयू | एमटी-आरजे, एमपीओ | E2000 | ||||||||
| एस.एम | मिमी | एस.एम | मिमी | एस.एम | मिमी | एस.एम | |||||||
| पीसी | यूपीसी | एपीसी | पीसी | पीसी | यूपीसी | पीसी | पीसी | यूपीसी | पीसी | पीसी | एपीसी | ||
| निवेशन हानि(सामान्य) | डीबी | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.3 से कम या उसके बराबर |
| वापसी हानि | डीबी | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 60 से अधिक या उसके बराबर | 30 से अधिक या उसके बराबर | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 30 से अधिक या उसके बराबर | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 35 से अधिक या उसके बराबर | 55 से अधिक या उसके बराबर | 75 से अधिक या उसके बराबर |
| ऑपरेटिंग तरंग दैर्ध्य | एनएम | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| विनिमय योग्यता | डीबी | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | ||||||||
| कंपन | डीबी | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | ||||||||
| परिचालन तापमान | डिग्री | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| भंडारण तापमान | डिग्री | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| केबल व्यास | मिमी | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
विशेषताएँ
एसएफएफ समाधानों की बढ़ती मांगों को पूरा करता है
एलसी कनेक्टर केवल 1.25 मिमी व्यास वाले फेरूल के साथ निर्मित होते हैं जो घनी आबादी वाले फाइबर ऑप्टिक नेटवर्क के लिए एक बड़ा लाभ है। एलसी कनेक्टर का निर्माण एसएफपी, एक्सएफपी और एसएफपी+ ट्रांससीवर्स जैसे उच्च घनत्व कनेक्शन के लिए मानक आईईसी 61754-20 के तहत किया जाता है। यह वास्तविक दुनिया की तैनाती में कैसे परिवर्तित होता है, इसकी गहराई से जानकारी के लिए हमारी मार्गदर्शिका देखेंएसएफपी+ और डेटा सेंटर वातावरण के लिए उच्च -घनत्व एलसी फाइबर कनेक्टर समाधान.
सिंगलमोड या मल्टीमोड एलसी-एलसी, राइजर या प्लेनम रेटेड
हम एलसी-एलसी फाइबर ऑप्टिक केबल असेंबलियों की आपूर्ति करते हैंसिंगल मोड (9/125 ओएस1, ओएस2), डुप्लेक्स और मल्टीमोड (50/125 और 62.5/125)विकल्प. आप चुन सकते हैं कि यह राइज़र एप्लिकेशन या प्लेनम कनेक्शन के लिए है या यदि आप इसे पूरी तरह से अनुकूलित करना चाहते हैं, तो आप एलसी - एलसी पैच कॉर्ड के लिए हमारी ओईएम/ओडीएम सेवा के बारे में अधिक जानने के लिए हमसे संपर्क कर सकते हैं।
आसान और सुविधाजनक बाहर खींचो
सुविधाजनक रूप से स्नैप इन कॉन्फ़िगरेशन के साथ निर्मित, एलसी - एलसी कनेक्शन लॉकिंग तंत्र से सुसज्जित हैं जो आरजे 45 कनेक्टर के रिटेनिंग टैब के समान हैं। अब कनेक्टर को डिवाइस से कनेक्ट करना और डिस्कनेक्ट करना आसान है। लॉकिंग टैब को केबल स्थापित करने और रखरखाव के दौरान खिंचाव, तनाव, रुकावट और प्रभाव का प्रतिरोध करने के लिए उन्नत स्थायित्व के साथ इंजेक्शन द्वारा ढाला गया है।
कम सम्मिलन हानि के साथ सुरक्षित और परीक्षणित फाइबर असेंबली
हमारे पैच कॉर्ड का 100% वैकल्पिक रूप से निरीक्षण और परीक्षण किया जाता है ताकि 0.02 डीबी से अधिक नहीं की कम प्रविष्टि हानि लाई जा सके।
अनुप्रयोग
एलसी मल्टीमोड डुप्लेक्स ओएम4 पैच कॉर्ड को विशेष रूप से ऐसे वातावरण के लिए इंजीनियर किया गया है जहां कनेक्टर घनत्व, कम {{1}पहुंच बैंडविड्थ, और तेज गर्म {{2}स्वैप पैचिंग दूरी से अधिक मायने रखती है। क्योंकि 1.25 मिमी एसएफएफ फेर्र्यूल एक मानक एससी फेर्र्यूल का आधा व्यास है, यह एलसी ओएम 4 डुप्लेक्स फाइबर जंपर पैनल स्पेस - के समान 1यू में दोगुने पोर्ट में फिट बैठता है, यही कारण है कि निम्नलिखित परिदृश्य इसके प्राथमिक परिनियोजन लक्ष्य हैं।
उच्च-घनत्व एसएफपी+ / क्यूएसएफपी+ ट्रांसीवर रैक
स्लॉट सीधे 10G SFP+, 25G SFP28, और 4×10G QSFP+ में टूट जाते हैं। 1.25 मिमी एसएफएफ एलसी पैच केबल पोर्ट पिच को 6.25 मिमी पर रखता है, जो स्टैकेबल ट्रांसीवर केज के लिए आईईसी 61754-20 द्वारा परिभाषित यांत्रिक रिक्ति से मेल खाता है।
10जी/40जी/100जी लघु-मल्टीमोड लिंक तक पहुंचें
OM4 50/125 लेजर{{2}अनुकूलित फाइबर 400 मीटर तक 10GBASE{{4}SR, 150 मीटर तक 40GBASE{7}}SR4 और 150 मीटर तक 100GBASE-SR10 प्रदान करता है। यह OM4 LC{{16}LC डुप्लेक्स फाइबर ऑप्टिक केबल को सिंगल डेटा हॉल के अंदर स्पाइन के लिए डिफ़ॉल्ट शॉर्ट {{17}पहुंच जम्पर {{18}लीफ फैब्रिक बनाता है। यदि आप मूल्यांकन कर रहे हैं कि अपने प्रोजेक्ट के लिए OM3 या OM4 को तैनात करना है या नहीं, तो हमाराOM3 बनाम OM4 मल्टीमोड फाइबर तुलना गाइडमुख्य दूरी, बैंडविड्थ और लागत ट्रेडऑफ़ को विस्तार से कवर करता है।
लाइव 24×7 पैनलों में हॉट-स्वैप पैचिंग
RJ45-स्टाइल स्नैप{{2}इन लैच एक उंगली से रिलीज होता है - कोई उपकरण नहीं, कोई आसन्न-पोर्ट गड़बड़ी नहीं। फ़ील्ड तकनीशियन उत्पादन पैनलों के लिए इस एलसी डुप्लेक्स ओएम4 पैच लीड को पसंद करते हैं जहां पड़ोसी केबलों पर आकस्मिक टग के कारण सेवा प्रभावित होती है।
भंडारण क्षेत्र नेटवर्क (फाइबर चैनल 16जी/32जी)
ब्रोकेड और सिस्को के SAN निदेशक प्रत्येक पोर्ट पर डुप्लेक्स एलसी का उपयोग करते हैं। मल्टीमोड OM4 LC से LC जम्पर 125 मीटर तक 16GFC और 100 मीटर तक 32GFC को सपोर्ट करता है - जो कि अधिकांश एंटरप्राइज SAN फैब्रिक के अंदर सबसे लंबी पंक्ति {7}से {8}पंक्ति तक पहुंच को कवर करता है।
राइजर और प्लेनम स्ट्रक्चर्ड केबलिंग (ओएफएनआर / ओएफएनपी)
राइजर शाफ्ट या वायु {{0} प्लेनम छत बनाने वाले थोक ऑर्डर खरीदारों के लिए, एलसी ओएम 4 डुप्लेक्स प्लेनम पैच कॉर्ड ओएफएनआर या ओएफएनपी रेटेड जैकेट के साथ उपलब्ध है जो एनएफपीए 262 और यूएल 910 अग्नि सुरक्षा आवश्यकताओं - को पूरा करते हैं जो अक्सर अमेरिकी संघीय और स्वास्थ्य देखभाल परियोजनाओं पर निर्दिष्ट होते हैं।
सिस्टम इंटीग्रेटर्स के लिए OEM/ODM थोक
हम कस्टम मुद्रित लेबल, रंग कोडित जूते और गैर मानक ब्रेकआउट लंबाई (0.5 मीटर से नीचे) के साथ थोक OEM ऑर्डर स्वीकार करते हैं। थोक एलसी मल्टीमोड डुप्लेक्स जम्पर खरीदार एक ही पीओ पर मिश्रित 0.9 / 2.0 / 3.0 मिमी केबल व्यास जोड़ सकते हैं।
चौड़ा-तापमान औद्योगिक फाइबर चलता है
−40 ~ 75 डिग्री ऑपरेटिंग विंडो निचले सिरे पर मानक वाणिज्यिक विनिर्देश से 20 डिग्री अधिक है, जिससे 50/125 ओएम4 एलसी - एलसी डुप्लेक्स पैच केबल थर्मल साइक्लिंग विफलता के बिना बिना शर्त स्विच रूम, आउटडोर शेल्टर और ट्रैकसाइड टेलीकॉम कैबिनेट में जीवित रह सकता है।
अक्सर पूछे जाने वाले प्रश्न
Q1: एससी केबल पर 1.25 मिमी एसएफएफ फेरूल को 2.5 मिमी फेरूल से बेहतर क्या बनाता है?
उत्तर: छोटा फेरूल बंदरगाहों के बीच की पिच को आधा कर देता है, यही कारण है कि IEC 61754-20 ने LC के लिए 1.25 मिमी चुना। एक 1U पैनल जो 24 SC डुप्लेक्स पोर्ट में फिट बैठता है, इस LC मल्टीमोड डुप्लेक्स OM4 पैच कॉर्ड का उपयोग करके 48 LC डुप्लेक्स पोर्ट में फिट हो सकता है - रैक फ़ुटप्रिंट को बढ़ाए बिना पोर्ट घनत्व को दोगुना करना।
Q2: क्या यह LC से LC OM4 फ़ाइबर जम्पर 40G और 100G चलेगा?
उत्तर: हाँ. OM4 लेज़र{{2}अनुकूलित 50/125 फ़ाइबर शॉर्ट{{11}पहुंच वाले मल्टीमोड लिंक पर 40GBASE{6}SR4 और 100GBASE{9}}SR10 को सपोर्ट करता है। 40G/100G समानांतर ऑप्टिक्स के लिए आप दो LC OM4 डुप्लेक्स जंपर्स का उपयोग करेंगे या MPO ट्रंक - पर जाएंगे, लेकिन दो डुप्लेक्स {{17}LC SFP+/QSFP+ ब्रेकआउट पोर्ट के बीच एकत्रीकरण के लिए, यह कॉर्ड सही विकल्प है।
Q3: IEC 61754-20 वास्तव में क्या अनुपालन की गारंटी देता है?
ए: आईईसी 61754-20 एलसी इंटरफ़ेस कनेक्टर्स के लिए अंतरराष्ट्रीय आयामी और मेटिंग मानक है। यहां उत्पादित आईईसी 61754-20 एलसी डुप्लेक्स जम्पर सिस्को, जुनिपर, अरिस्टा, एचपीई, फिनिसर और अन्य निर्माताओं के किसी भी अनुवर्ती ट्रांसीवर या एडाप्टर के साथ विश्वसनीय रूप से मेल खाता है - कोई विक्रेता लॉक-इन नहीं।
Q4: क्या मैं इस OM4 LC पैच कॉर्ड को किसी थोक परियोजना के लिए OFNP प्लेनम रेटिंग में ऑर्डर कर सकता हूँ?
उत्तर: हाँ. थोक खरीदार उसी पीओ पर ओएफएनआर (राइजर) या ओएफएनपी (प्लेनम) जैकेट निर्दिष्ट कर सकते हैं। अनुकूलित जैकेट रेटिंग के लिए MOQ आम तौर पर प्रति लंबाई 100 टुकड़े है -SKU; 0.5 मीटर से 30 मीटर तक की मिश्रित लंबाई वाले जहाज एक साथ।
Q5: LC OM4 डुप्लेक्स फाइबर केबल के थोक ऑर्डर के लिए लीड टाइम क्या है?
ए: मानक कॉन्फ़िगरेशन (एक्वा एलएसजेडएच, 2.0 मिमी, 0.5-10 मीटर) स्टॉक से 3-5 कार्य दिवसों में भेजा जाता है। मुद्रित लेबल, रंग कोडित जूते या गैर मानक लंबाई वाले कस्टम ओईएम ऑर्डर के लिए आमतौर पर 7-12 कार्य दिवसों की आवश्यकता होती है। बड़े 5,000+ टुकड़े निविदाएं व्यक्तिगत रूप से उद्धृत की जाती हैं।
प्रश्न 6: क्या प्रत्येक इकाई पर 0.2 डीबी से कम या उसके बराबर कम प्रविष्टि हानि की गारंटी है?
उत्तर: प्रत्येक एलसी डुप्लेक्स ओएम4 पैच लीड का 100% इंटरफेरोमीटर {{2}निरीक्षण किया जाता है और इंसर्शन{3}नुकसान का एक संदर्भ ग्रेड मास्टर के विरुद्ध परीक्षण किया जाता है। विशिष्ट आईएल को -लाइन में मापा जाता है जो 850 एनएम पर 0.2 डीबी से कम या उसके बराबर है और 1300 एनएम पर 0.15 डीबी से कम या उसके बराबर है। थोक ऑर्डर गुणवत्ता सबमिटल्स के अनुरोध पर व्यक्तिगत परीक्षण रिपोर्ट उपलब्ध हैं।
प्रश्न7: मुझे कौन सा केबल व्यास - 0.9, 2.0, या 3.0 मिमी चुनना चाहिए?
ए: उपकरण चलाने के लिए पैच पैनल के लिए 3.0 मिमी का उपयोग करें जहां क्रश प्रतिरोध मायने रखता है, घने 1यू पैच फ़ील्ड के लिए 2.0 मिमी, और फैनआउट असेंबली और अंदर के कैसेट के लिए 0.9 मिमी टाइट बफर्ड का उपयोग करें। सभी तीन व्यास समान 50/125 OM4 LC-LC डुप्लेक्स पैच केबल परिवार पर पेश किए जाते हैं।
Q8: क्या यह OM4 जम्पर OM3 ट्रांससीवर्स के साथ बैकवर्ड संगत है?
उत्तर: हाँ. OM4 फाइबर OM3 की तुलना में उच्च बैंडविड्थ पर चलता है लेकिन समान 50/125 कोर ज्यामिति साझा करता है, इसलिए LC मल्टीमोड डुप्लेक्स पैच कॉर्ड बिना किसी मोडल बेमेल के OM3 उपकरण पर काम करता है। लिंक पहुंच को मिश्रित OM3/OM4 चैनल में निचले{7}}ग्रेड लेग द्वारा नियंत्रित किया जाएगा।
प्रश्न9: मैं आउटडोर स्ट्रीट कैबिनेट में किस ऑपरेटिंग तापमान की उम्मीद कर सकता हूं?
उत्तर: परिचालन सीमा −40 डिग्री से +75 डिग्री है, भंडारण सीमा −45 डिग्री से +85 डिग्री है। यह SFP+ परिनियोजन के लिए उच्च घनत्व LC OM4 पैच केबल को अधिकांश यूरोपीय, उत्तरी अमेरिकी और मध्य पूर्वी जलवायु क्षेत्रों में बिना शर्त कैबिनेट में उपयोग करने योग्य बनाता है।
Q10: RJ45-स्टाइल लैच की तुलना पुश-पुल यूनीबूट केबल से कैसे की जाती है?
उ: स्नैप इन लैच सरल, सस्ता और फील्ड तकनीशियनों के लिए व्यापक रूप से परिचित है। यूनीबूट केबल जम्पर क्रॉस-सेक्शन पर लगभग 25% बचाते हैं लेकिन प्रति यूनिट लागत अधिक होती है। मानक 1U पैच फ़ील्ड के लिए, RJ45-शैली LC डुप्लेक्स जम्पर मुख्यधारा की पसंद है; यूनीबूट एक अलग उत्पाद श्रृंखला है।
प्रश्न11: क्या आप इस एलसी-एलसी ओएम4 डुप्लेक्स कॉर्ड को अपने ब्रांड या ओईएम के तहत शिप करते हैं?
ए: दोनों. प्रत्यक्ष खरीदारों को इवोलक्स{{1}ब्रांडेड लेबल और पैकेजिंग प्राप्त होती है। OEM / थोक LC OM4 डुप्लेक्स आपूर्तिकर्ता ऑर्डर खरीदार की स्वयं की प्रिंटिंग, बॉक्स डिज़ाइन और मूल दस्तावेज़ के फ़ैक्टरी प्रमाणपत्र के साथ शिप करते हैं।
प्रश्न12: ऑर्डर देने से पहले मुझे क्या पुष्टि करनी चाहिए?
उत्तर: कृपया पुष्टि करेंपॉलिश प्रकार (यूपीसी या एपीसी) - हमारी पीसी बनाम यूपीसी बनाम एपीसी कनेक्टर पॉलिश गाइड देखेंयदि आप निश्चित नहीं हैं कि कौन सा फिनिश आपके लिंक, जैकेट सामग्री (एलएसजेडएच / ओएफएनआर / ओएफएनपी / पीवीसी), केबल व्यास (0.9 / 2.0 / 3.0 मिमी), लंबाई, रंग कोडित बूट आवश्यकता के अनुरूप है, और क्या प्रत्येक असेंबली पर मुद्रित लंबाई मार्कर या धारावाहिक क्रमांकित लेबल की आवश्यकता है।
