तकनीकी विशिष्टताएँ - एलसी से एफसी ओएम3 डुप्लेक्स फाइबर पैच केबल
| पैरामीटर | विनिर्देश | पैरामीटर | विनिर्देश |
|---|---|---|---|
| कनेक्टर प्रकार | एलसी यूपीसी से एफसी यूपीसी | फाइबर प्रकार | OM3 मल्टीमोड 50/125μm |
| फाइबर ग्रेड | लेज़र-अनुकूलित 50μm | वेवलेंथ | 850nm / 1300nm |
| निविष्ट वस्तु का नुकसान | 0.3dB से कम या उसके बराबर (सामान्य 0.2dB) | वापसी हानि | 20dB से अधिक या उसके बराबर |
| फाइबर गिनती | डुप्लेक्स (2 फाइबर) | केबल व्यास | 2.0मिमी टाइट-बफ़र्ड |
| केबल जैकेट | एलएसजेडएच (कम धुआं शून्य हैलोजन) | जैकेट का रंग | एक्वा (OM3 मानक) |
| अधिकतम. आधार - सामग्री दर | 10 जीबीपीएस @ 300 मीटर | सामी सामग्री | परिशुद्धता ज़िरकोनिया सिरेमिक |
| न्यूनतम. मुड़ी हुई बहिः प्रकोष्ठिका | 30 मिमी (लोड किया हुआ) / 15 मिमी (अनलोड किया हुआ) | तन्यता ताकत | 100N से अधिक या उसके बराबर |
| संचालन तापमान। | -20 डिग्री से +70 डिग्री | भंडारण तापमान. | -40 डिग्री से +80 डिग्री |
| उपलब्ध लंबाई | 1 मी, 2 मी, 3 मी, 5 मी, 10 मी, कस्टम | अनुपालन | आरओएचएस, सीई, आईएसओ 11801 |

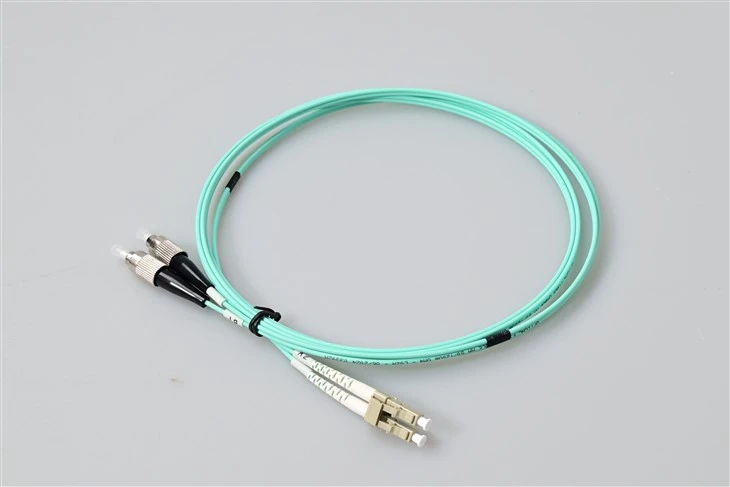

LC से FC OM3 मल्टीमोड डुप्लेक्स पैच केबल क्या है?
एलसी से एफसी ओएम3 मल्टीमोड डुप्लेक्स पैच केबलएक हाइब्रिड फाइबर ऑप्टिक जम्पर है जिसे विशेष रूप से विभिन्न कनेक्टर इंटरफेस के साथ इंटरकनेक्टिंग उपकरणों के लिए डिज़ाइन किया गया है। एक सिरे पर एलसी यूपीसी कनेक्टर और दूसरे सिरे पर एफसी यूपीसी कनेक्टर के साथ, यह केबल एलसी पोर्ट वाले आधुनिक नेटवर्क उपकरणों और एफसी इंटरफेस से लैस लीगेसी सिस्टम के बीच निर्बाध संचार को सक्षम बनाता है।
समान कनेक्टर्स को जोड़ने वाले मानक एलसी - एलसी या एफसी {{1} एफसी पैच कॉर्ड के विपरीत, यह एलसी - एफसी हाइब्रिड केबल मिश्रित फाइबर बुनियादी ढांचे के वातावरण में एक महत्वपूर्ण भूमिका निभाता है। डेटा केंद्र और दूरसंचार सुविधाएं अक्सर विभिन्न पीढ़ियों के उपकरण संचालित करती हैं। नए स्विच और ट्रांसीवर आमतौर पर उच्च पोर्ट घनत्व के लिए कॉम्पैक्ट एलसी कनेक्टर का उपयोग करते हैं, जबकि पुराने परीक्षण उपकरण, डीडब्ल्यूडीएम सिस्टम और वाहक ग्रेड टेलीकॉम उपकरण अभी भी मजबूत एफसी थ्रेडेड कनेक्टर पर निर्भर हो सकते हैं।
इस हाइब्रिड LC-FC मल्टीमोड फाइबर जम्पर को क्यों चुनें?
OM3 लेजर - ने 50/125μm फाइबर कोर को अनुकूलित किया850एनएम तरंगदैर्घ्य पर 300 मीटर तक 10 गीगाबिट ईथरनेट ट्रांसमिशन का समर्थन करता है, जो इसे इंट्रा-{3}बैकबोन कनेक्शन और शॉर्ट-रीच डेटा सेंटर लिंक के निर्माण के लिए उपयुक्त बनाता है। एक्वा रंग का एलएसजेडएच जैकेट इनडोर इंस्टॉलेशन के लिए अग्नि सुरक्षा आवश्यकताओं को पूरा करता है, आग लगने की स्थिति में न्यूनतम धुआं छोड़ता है और कोई जहरीली हैलोजन गैस नहीं छोड़ता है, जो बंद सर्वर रूम और केबल ट्रे के लिए आवश्यक है।
प्रत्येक केबल शिपमेंट से पहले 100% ऑप्टिकल परीक्षण से गुजरती है। एलसी और एफसी दोनों सिरों पर सटीक पॉलिश किए गए ज़िरकोनिया सिरेमिक फेरूल लगातार काम करते हैंनिविष्ट वस्तु का नुकसान0.3dB से नीचे, आपके फाइबर नेटवर्क में विश्वसनीय सिग्नल अखंडता सुनिश्चित करता है।
एलसी कनेक्टर बनाम एफसी कनेक्टर: इंटरफ़ेस अंतर को समझना
एलसी (ल्यूसेंट कनेक्टर) पुश -पुल लैचिंग मैकेनिज्म के साथ एक कॉम्पैक्ट 1.25 मिमी फेरूल का उपयोग करता है, समान पैनल स्थान में SC कनेक्टर्स की तुलना में पोर्ट काउंट से दोगुना उच्च {{0}घनत्व परिनियोजन की अनुमति देता है। यह के लिए प्रमुख इंटरफ़ेस बन गया हैएसएफपी/एसएफपी+ ट्रांसीवरऔर आधुनिक नेटवर्क स्विच।
एफसी (फ़ेरूल कनेक्टर) में युग्मन पर थ्रेडेड स्क्रू के साथ 2.5 मिमी फेरूल की सुविधा है. जबकि नए इंस्टॉलेशन में कम आम है, एफसी कनेक्टर अपने सुरक्षित यांत्रिक कनेक्शन और कंपन के प्रतिरोध के कारण सटीक माप उपकरण, ऑप्टिकल परीक्षण उपकरण और पुराने दूरसंचार बुनियादी ढांचे में प्रचलित रहते हैं।
यह एलसी से एफसी पैच केबल इन दो इंटरफ़ेस प्रकारों को कनेक्ट करते समय अतिरिक्त एडाप्टर या रूपांतरण मॉड्यूल की आवश्यकता को समाप्त करता है, केबल प्रबंधन को सरल बनाता है और आपके नेटवर्क में संभावित विफलता बिंदुओं को कम करता है।
अनुप्रयोग - जहां एलसी से एफसी ओएम3 डुप्लेक्स केबल एक्सेल
यह एलसी यूपीसी से एफसी यूपीसी ओएम3 डुप्लेक्स हाइब्रिड पैच केबल एक काम के लिए बनाया गया है। अधिकांश मानक एलसी जंपर्स अच्छा काम नहीं कर सकते हैं: आधुनिक एलसी यूपीसी टर्मिनेटेड स्विच, ट्रांसीवर और पैच पैनल को लीगेसी एफसी से कनेक्ट करना, प्रसारण उपकरण और पूर्व {छह 2010 ओडीएफ कैबिनेट, जबकि 90 डिग्री के तंग मोड़ से बचे हुए हैं जो संरचित केबल ट्रे हैं। मांग. मिश्रित कनेक्टर टर्मिनेशन और G657A1 बेंड असंवेदनशील फाइबर का संयोजन इस जम्पर को सामान्य LC-FC पैच कॉर्ड से अलग करता है।
लीगेसी एफसी उपकरण → आधुनिक एलसी नेटवर्क अपग्रेड
पुराने दूरसंचार केंद्रीय कार्यालयों और प्रसारण मास्टर नियंत्रण कक्षों के अंदर, मौजूदा फाइबर एंट्री पैनल अभी भी एफसी बल्कहेड्स पर समाप्त हो गए हैं। बेंड असंवेदनशील एलसी {{2} एफसी ओएम 3 केबल आपको एक नया निर्माण एलसी एसएफपी + स्विच सीधे उस लीगेसी एफसी ओडीएफ में स्थानांतरित करने की सुविधा देता है, बिना आने वाली फ़ील्ड केबल को फिर से समाप्त किए -, जिससे कैपेक्स को संरक्षित किया जा सके और सेवा में रुकावट से बचा जा सके।
परीक्षण एवं मापन लैब जंपर्स
EXFO, JDSU, योकोगावा और Anritsu से OTDR, ऑप्टिकल प्रकाश स्रोत, और संदर्भ {{0}ग्रेड पावर मीटर आमतौर पर FC/PC बल्कहेड के साथ भेजे जाते हैं, जबकि परीक्षण के तहत डिवाइस LC का उपयोग करता है। 50/125 OM3 LC-FC डुप्लेक्स जम्पर मानक लैब एडाप्टर केबल है जिसका उपयोग 10G मल्टीमोड लिंक प्रमाणन के दौरान उन दो इंटरफेस को जोड़ने के लिए किया जाता है।
केबल ट्रे और कॉर्नर बेंड्स में तंग -रेडियस रूटिंग
G657A1 फाइबर 10 मिमी त्रिज्या पर मैक्रोबेंड हानि को 0.1 dB से नीचे रखता है, जबकि उसी मोड़ पर पुराने G652D फाइबर के लिए लगभग 1-2 dB होता है। संरचित केबलिंग में यह मायने रखता है: G657A1 LC{{10}FC OM3 2.0mm पैच लीड को 1U क्षैतिज प्रबंधकों के अंदर, कोने के पोस्ट के आसपास, और स्लॉटेड केबल ट्रे के माध्यम से बिना प्रति मोड़ दंड के, जो 10G मार्जिन बजट को तोड़ देगा, रूट किया जा सकता है।
आग के साथ इंडोर 10जी मल्टीमोड बैकबोन सुरक्षा आदेश
LSZH जैकेट जलाने पर लगभग कोई हैलोजनयुक्त धुआं नहीं उत्सर्जित करते हैं, यही कारण है कि उनके चारों ओर IEC 60332-1, EN 50575 Cca, और IEC 60754 लिखा होता है। LSZH फ्लेम {{6} रिटार्डेंट LC से FC OM3 कॉर्ड अस्पतालों, भूमिगत मेट्रो स्टेशनों, डेटा सेंटरों और उच्च ऊंचाई वाले ऑफिस रिसर्स के लिए सही विनिर्देश है जहां धुआं-विषाक्तता सीमाएं लागू होती हैं।
CATV हेडएंड और ब्रॉडकास्ट ट्रांसमिशन
पुराने CATV हेडेंड रिसीवर और SDI{{0}से अधिक फाइबर एक्सटेंडर FC कनेक्टर्स पर स्क्रू बनाए रखते हैं क्योंकि थ्रेडेड कपलिंग पुश LC की तुलना में कंपन से बेहतर तरीके से बचता है। एलसी{{5}एफसी 10जी मल्टीमोड पैच कॉर्ड एक आधुनिक एलसी{7}टर्मिनेटेड फाइबर एग्रीगेटर से सिग्नल को उस कंपन{8}संवेदनशील लीगेसी एफसी पोर्ट में ले जाता है।
एफटीटीएक्स सेंट्रल ऑफिस क्रॉस-कनेक्ट्स
कैरियर {{0}वर्ग ओडीएफ अक्सर लाइन की तरफ एफसी/पीसी और उपकरण की तरफ एलसी को उजागर करते हैं। G657A1 कोर के साथ एक विरासती -FC-से-LC रूपांतरण केबल प्रत्येक नए PON एकत्रीकरण बे के लिए थोक में खरीदी गई संपत्ति को डिफ़ॉल्ट क्रॉस{7}कनेक्ट करता है।
पैनल बिल्डर्स और इंटीग्रेटर्स के लिए थोक आपूर्तिकर्ता ऑर्डर
प्री{0}वायर्ड पैच पैनल बनाने वाले सिस्टम इंटीग्रेटर्स एलसी से एफसी ओएम3 डुप्लेक्स केबल निर्माता को बेंड{2}त्रिज्या प्रदर्शन और एलएसजेडएच प्रमाणपत्र - के आधार पर निर्दिष्ट करते हैं, न कि केवल इकाई मूल्य के आधार पर। थोक ऑर्डर MOQ 100 टुकड़े प्रति लंबाई {{6}SKU है, समान PO पर मिश्रित {7}लंबाई समेकन समर्थित है।
अक्सर पूछे जाने वाले प्रश्न - एलसी से एफसी ओएम3 फाइबर पैच केबल
Q1: दो अलग-अलग LC{{4}LC और FC{5}}FC जंपर्स के बजाय हाइब्रिड LC-से-FC OM3 पैच केबल क्यों चुनें?
ए: एक हाइब्रिड जम्पर ऑप्टिकल पथ से एक संभोग जोड़ी को हटा देता है, जिससे लगभग 0.3 डीबी प्रविष्टि हानि और एक संभावित गंदगी {{2} प्रवेश बिंदु बच जाता है। सीमित 10जी मल्टीमोड लिंक बजट पर यह मायने रखता है -, यही कारण है कि एलसी यूपीसी से एफसी यूपीसी ओएम3 हाइब्रिड केबल को दो जंपर्स की डेज़ी{7}चेन और एक एलसी{8}एफसी एडॉप्टर की तुलना में प्राथमिकता दी जाती है।
Q2: G657A1 मोड़ असंवेदनशील फाइबर वास्तव में 10 मिमी मोड़ त्रिज्या पर क्या करता है?
ए: मानक G652D फाइबर 10 मिमी तक झुकने पर प्रति मोड़ लगभग 1-2 डीबी खो देता है। G657A1 फ़ाइबर उस हानि को 0.1 dB से नीचे रखता है। व्यावहारिक रूप से, G657A1 LC-FC OM3 2.0mm पैच लीड को एक कोने के पोस्ट के चारों ओर या एक केबल फिंगर के अंदर मापने योग्य सिग्नल गिरावट के बिना रूट किया जा सकता है - जो एक पुराना फाइबर निर्माण नहीं कर सकता है।
Q3: क्या LSZH 2.0 मिमी जैकेट को प्लेनम या राइजर इंस्टॉलेशन के लिए रेट किया गया है?
उत्तर: LSZH यूरोपीय और अंतर्राष्ट्रीय निम्न {{0}धुआं{{1}शून्य{2}हैलोजन रेटिंग (IEC 60332-1 / EN 50575 Cca) है। यह सामान्य इनडोर, राइजर और केबल ट्रे रन के लिए स्वीकार किया जाता है, लेकिन यह उत्तर अमेरिकी OFNP प्लेनम रेटिंग के बराबर नहीं है। यदि आपके प्रोजेक्ट को विशेष रूप से एनईसी के तहत ओएफएनपी की आवश्यकता है, तो इस एलसी-एफसी ओएम3 डुप्लेक्स जम्पर के ओएफएनपी - जैकेट वाले संस्करण का अनुरोध करें।
Q4: क्या यह LC UPC से FC UPC OM3 पैच केबल पूर्ण 300 मीटर मल्टीमोड पहुंच पर 10G ईथरनेट का समर्थन करेगा?
उत्तर: हाँ. OM3 50/125 लेजर{{3}अनुकूलित फाइबर को 300 मीटर तक 10GBASE{5}SR के लिए रेट किया गया है। क्योंकि इस एलसी पर 0.3 डीबी से कम या उसके बराबर सम्मिलन हानि {{9} एफसी 10जी मल्टीमोड कॉर्ड कनेक्टर जोड़ी पर पर्याप्त मार्जिन छोड़ता है, पूर्ण 300 मीटर पहुंच प्राप्त करने योग्य है - बशर्ते डाउनस्ट्रीम लिंक भी ओएम3 या बेहतर हो।
Q5: नए मल्टीमोड बिल्ड के लिए OM1 या OM2 की तुलना में OM3 को क्यों निर्दिष्ट करें?
उ: OM1 (62.5/125) 10GBASE-SR के लिए अधिकतम 33 मीटर है; OM2 (50/125) 10G पर केवल 82 मीटर तक पहुंचता है। OM3 इसे 300 मीटर तक विस्तारित करता है। किसी भी नए 10G-सक्षम इंस्टालेशन के लिए, 50/125 OM3 LC-FC डुप्लेक्स जम्पर न्यूनतम विनिर्देश है जो भविष्य में लिंक को प्रमाणित करता है। यदि आपका प्रोजेक्ट बाद में 40जी या 100जी तक बढ़ सकता है, तो हमारा देखेंविस्तृत OM3 बनाम OM4 मल्टीमोड फाइबर प्रदर्शन तुलनायह निर्धारित करने के लिए कि क्या इंस्टॉलेशन के समय OM4 में अपग्रेड करना सार्थक है।
Q6: क्या इस केबल पर UPC पॉलिश को थोक ऑर्डर पर APC में बदला जा सकता है?
उ: यूपीसी बनाम एपीसी एक फ़ैक्टरी - पॉलिश विकल्प है और इसे फ़ील्ड में परिवर्तित नहीं किया जा सकता है। थोक ऑर्डर पर हम एलसी एपीसी/एफसी एपीसी वेरिएंट को अलग-अलग एसकेयू के रूप में तैयार करते हैं। 10G मल्टीमोड लिंक के लिए, LC UPC से FC UPC सही पॉलिश जोड़ी है। पीसी, यूपीसी, और एपीसी एंड {{9} फेस ज्योमेट्री रिटर्न लॉस प्रदर्शन में कैसे भिन्न हैं, इसकी पूरी जानकारी के लिए, हमारा संदर्भ लेंफाइबर कनेक्टर पॉलिश प्रकार गाइड पीसी बनाम यूपीसी बनाम एपीसी विनिर्देशों को कवर करता है.
Q7: LC-FC OM3 डुप्लेक्स आपूर्तिकर्ता ऑर्डर के लिए थोक MOQ और विशिष्ट डिलीवरी समय क्या है?
उत्तर: स्टॉक कॉन्फ़िगरेशन के लिए MOQ प्रति लंबाई 100 टुकड़े -SKU है। मानक LSZH 2.0 मिमी एक्वा असेंबलियों के लिए लीड समय 3-5 कार्य दिवस है, और कस्टम {{8}जैकेट या कस्टम {{9} लंबाई वाले थोक LC से FC OM3 पैच कॉर्ड बैचों के लिए 7-12 कार्य दिवस है। प्रति प्रोजेक्ट 5,000+ टुकड़ों के कंटेनर उद्धृत किए जाते हैं।
प्रश्न8: सम्मिलन से पहले एलसी यूपीसी और एफसी यूपीसी के अंतिम सतहों को कैसे साफ किया जाना चाहिए?
उत्तर: प्रत्येक संभोग से पहले दोनों सिरों पर रील प्रकार के फाइबर क्लीनर का उपयोग करें। फ़ील्ड निरीक्षण के लिए, 200× / 400× वीडियो फ़ाइबर स्कोप IEC 61300-3-35 पास/असफल मानदंड के विरुद्ध अंतिम चेहरे की पुष्टि करता है। उपयोग के बीच मोड़ असंवेदनशील एलसी को धूल से ढंकना {{11}एफसी ओएम3 केबल अनिवार्य है - हाइब्रिड असेंबली पर लिंक-मार्जिन विफलता का सबसे बड़ा कारण गंदगी है।
Q9: क्या ग्रेड ए ज़िरकोनिया फ़ेरुल फ़ैक्टरी परीक्षण रिपोर्ट के साथ आता है?
उत्तर: हाँ. प्रत्येक इकाई को शीर्ष ऑफसेट, वक्रता की त्रिज्या, और फाइबर अंडरकट और सम्मिलन के लिए 100% इंटरफेरोमीटर {{2} मापा जाता है, 1310 एनएम और 1550 एनएम पर नुकसान का परीक्षण किया जाता है। व्यक्तिगत क्रमांकित क्रमांकित परीक्षण रिपोर्टें थोक एलसी-एफसी ओएम3 डुप्लेक्स थोक ऑर्डर पर बिना किसी अतिरिक्त शुल्क के उपलब्ध हैं।
Q10: क्या केबल की लंबाई को किसी विशिष्ट प्रोजेक्ट के लिए अनुकूलित किया जा सकता है?
उत्तर: 0.5 मीटर से लेकर 300 मीटर तक की कस्टम लंबाई ऑर्डर पर निर्मित की जाती है। एक ही पीओ पर लंबाई (0.5 मीटर, 1 मीटर, 2 मीटर, 3 मीटर, 5 मीटर, 10 मीटर, 20 मीटर) को मिलाने वाले थोक ऑर्डर के लिए, एलसी यूपीसी से एफसी यूपीसी ओएम3 डुप्लेक्स पैच केबल आपूर्तिकर्ता माल ढुलाई को कम करने के लिए सभी कटों को एक शिपमेंट में समेकित कर सकता है।
प्रश्न11: क्या यह केबल बाहरी प्रत्यक्ष {{1}दफनाने योग्य उपयोग के लिए उपयुक्त है?
उत्तर: नहीं। 2.0 मिमी एलएसजेडएच टाइट{{2}बफ़र्ड निर्माण इनडोर/इन-बिल्डिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। आउटडोर प्रत्यक्ष दफन संचालन के लिए आपको एक बख्तरबंद या जेल से भरे आउटडोर केबल की आवश्यकता होती है, जिसे ओडीएफ पर समाप्त किया जाता है, और इस इनडोर जम्पर को ओडीएफ पैच साइड में प्लग किया जाता है।
प्रश्न12: मुझे किस ऑपरेटिंग वातावरण की सीमाओं का पालन करना चाहिए?
ए: ऑपरेटिंग तापमान −20 डिग्री से +70 डिग्री, भंडारण −40 डिग्री से +80 डिग्री है। इसमें इनडोर डेटा केंद्र, दूरसंचार कक्ष और वातानुकूलित प्रसारण वातावरण शामिल हैं। अधिक ठंडे, बिना गर्म किए हुए बाहरी आश्रयों के लिए, इस LC{{9}FC OM3 LSZH पैच केबल के बजाय औद्योगिक-तापमान संस्करण निर्दिष्ट करें।
