फाइबर ऑप्टिक कनेक्टर

ल्यूसेंट कनेक्टर्स (एलसी)

एलसी कनेक्टर में कुछ सबसे छोटे फेरूल होते हैं, जिनकी माप 1 1/4 मिमी होती है, जो एसटी कनेक्टर के आकार का लगभग आधा होता है। उनका छोटा आकार उन्हें समाप्ति के छोटे रूप कारक श्रेणी में रखता है। ये कनेक्टर मल्टीमोड ट्रांसीवर और सिंगल मोड केबल के लिए अच्छा काम करते हैं।

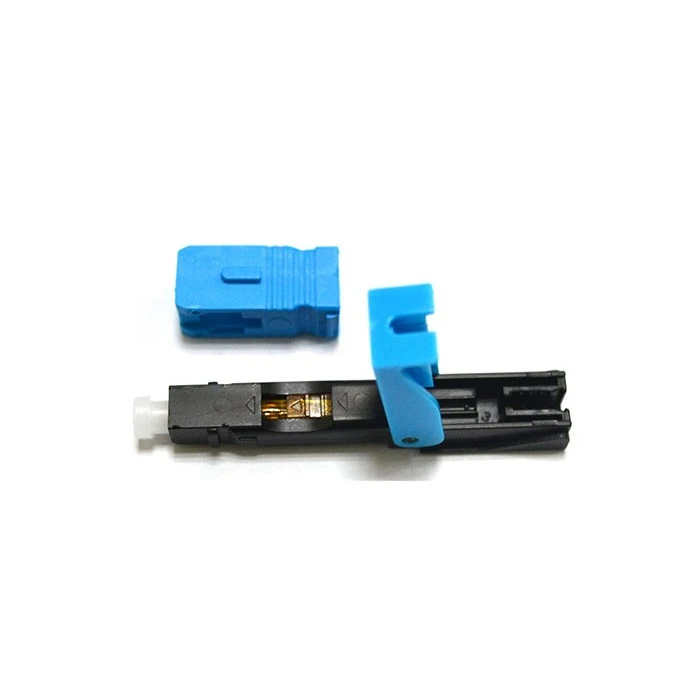

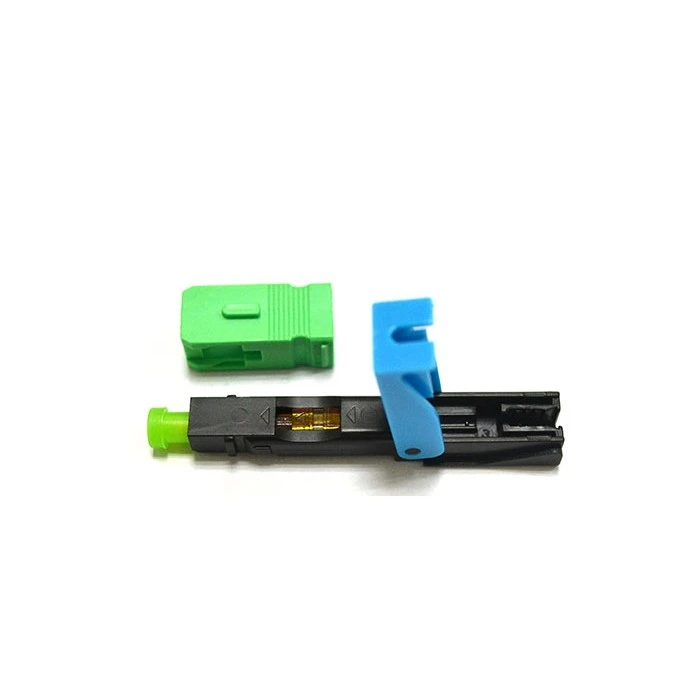

मानक कनेक्टर्स (एससी)

एससी कनेक्टर्स में एक 2 1/2 मिमी फेरूल होता है जो अपनी जगह पर साफ-साफ चिपक जाता है। पुश और पुल गति का उपयोग करने से कनेक्टर सुरक्षित हो जाता है। इस प्रकार की समाप्ति में उच्च स्तर का प्रदर्शन होता है, जिसने उनके परिचय के बाद से कीमतों में गिरावट के साथ-साथ कई अनुप्रयोगों में उनकी व्यापक लोकप्रियता में योगदान दिया है। वास्तव में, कई पूर्व एसटी कनेक्टर एप्लिकेशन अब इसके बजाय एससी कनेक्टर का उपयोग करते हैं, क्योंकि एससी का आविष्कार दूरसंचार और डेटा संचार दोनों में एसटी को प्रतिस्थापित करने के लिए किया गया था।

एसटी कनेक्टर्स

एसटी कनेक्टर फाइबर केबल कनेक्टर प्रकारों में सबसे पुराने हैं। 2005 तक, इस मालिकाना AT&T ब्रांड के कनेक्टर को सबसे लोकप्रिय फाइबर टर्मिनेशन में से एक माना जाता था। जबकि कुछ समस्याओं को हल करने वाले समाधान एसटी कनेक्टर्स ने इन कनेक्टरों को प्रतिस्थापित कर दिया है, फिर भी वे लोकप्रिय बने हुए हैं। आज, उनकी उम्र के कारण उनकी लागत कम है, जिससे वे बजटीय परियोजनाओं के लिए एक विकल्प बन गए हैं। एसटी कनेक्टर्स का डिज़ाइन एक 2 1/2 मिमी फेरूल है जिसमें एक एडॉप्टर के माध्यम से फाइबर के बीच एक संगीन शैली का कनेक्शन होता है। ये फेर्यूल एक स्प्रिंग लोड डिज़ाइन का उपयोग करते हैं जो इंस्टॉलेशन को मुश्किल बना सकता है जब तक कि भागों में सटीक बैठने की व्यवस्था न हो, हालांकि एक कुंजी वाला स्लॉट कनेक्शन के लिए फेरूल को संरेखित करने में सहायता करता है।

फेरूल कोर (एफसी) कनेक्टर्स

एलसी और एससी कनेक्टर की शुरूआत से पहले एफसी कनेक्टर एकल मोड कनेक्शन के साथ उपयोग के लिए सबसे लोकप्रिय में से कुछ के रूप में रैंक किए गए थे। इनमें एक कुंजीयुक्त, स्क्रू प्रकार के फेरूल का उपयोग किया जाता है। हालाँकि, एससी कनेक्टर्स में स्नैप की तुलना में फेरूल में पेंच लगाने की प्रक्रिया के लिए अतिरिक्त समय और प्रयास की आवश्यकता होती है। डिज़ाइन में मौजूद स्क्रू कनेक्शन को रुकावट से बचाता है, तब भी जब कोई केबल खींचता है या सिस्टम में बहुत अधिक हलचल वाले क्षेत्रों में एप्लिकेशन होते हैं। केबल के माध्यम से डेटा के निरंतर प्रवाह और कनेक्टर की सुरक्षा के कारण इस प्रकार के कनेक्टर के लिए फाइबर पर वीडियो एक उपयोग है। एसटी और एससी कनेक्टर्स की तरह, एफसी टर्मिनेशन एक 2 1/2 मिमी फेरूल का उपयोग करते हैं। हाइब्रिड एडाप्टर के साथ, कोई भी इन कनेक्टर प्रकारों के बीच एक पुल बना सकता है।

मल्टी-पोजीशन ऑप्टिकल (एमपीओ) कनेक्टर

एमटीपी एमपीओ कनेक्टर्स का व्यावसायिक ब्रांड है। एमटीपी और एमपीओ कनेक्टर समान हैं, सिवाय इसके कि एमटीपी ब्रांड का उच्च प्रदर्शन अनुप्रयोगों के लिए विशिष्ट उपयोग होता है, जबकि एमपीओ अधिक यांत्रिक स्थितियों पर काम करता है। ये दो कनेक्टर आमतौर पर रिबन केबल को कई फाइबर से जोड़ते हैं। इन कनेक्टर्स में 12 या 16 फाइबर की दो से छह पंक्तियाँ होती हैं। प्रति पंक्ति 12 फाइबर वाले एमपीओ कनेक्टर में दो से छह पंक्तियाँ हो सकती हैं, जिनमें से दो सबसे आम संख्या हैं। जिन कनेक्टरों में प्रति पंक्ति 16 फ़ाइबर होते हैं उनमें दो से अधिक पंक्तियाँ नहीं होती हैं। फेरूल के बीच के कनेक्शन में फाइबर के सिरों को किसी अन्य केबल या इलेक्ट्रॉनिक उपकरण के साथ जोड़ने के लिए पिन और छेद का उपयोग किया जाता है। अक्सर, इस प्रकार के कनेक्टर का अनुप्रयोग या तो उच्च गति वाले लिंक में होता है जो मल्टीमोड का उपयोग करते हैं या पूर्व समाप्त केबल ग्रुपिंग के लिए होते हैं।

एमटी-आरजे कनेक्टर्स

आज, एमटी-आरजे कनेक्टर उपयोग से गायब हो गए हैं। हालाँकि, कुछ प्रणालियों को मरम्मत के लिए अभी भी इन कनेक्टर्स की आवश्यकता हो सकती है। एमटी-आरजे केवल डुप्लेक्स फाइबर वाले मल्टीमोड केबल के लिए काम करता है। दोनों फाइबर फेरूल में जाते हैं जो एमपीओ समाप्ति के समान पिन और छेद के साथ इसके जुड़े आधे हिस्से से जुड़ते हैं। इस प्रकार के कनेक्टर पर कुछ प्लग{{6}और-जैक विविधताएं भी मौजूद हैं।

अपने कनेक्टर्स साफ़ करें
अपने फाइबर केबल और कनेक्टर्स को बनाए रखने के लिए सबसे महत्वपूर्ण कदमों में से एक है उन्हें नियमित रूप से और अच्छी तरह से साफ करना। गंदगी, धूल, तेल और अन्य संदूषक आपके ऑप्टिकल सिग्नल की गुणवत्ता और प्रदर्शन को प्रभावित कर सकते हैं, क्षीणन, प्रतिबिंब और हस्तक्षेप का कारण बन सकते हैं, और यहां तक ​​कि फाइबर कोर या कनेक्टर के सिरे को भी नुकसान पहुंचा सकते हैं। अपने कनेक्टर्स को साफ करने के लिए, आपको कनेक्टर के प्रकार और आकार के आधार पर एक लिंट फ्री वाइप, एक सफाई कैसेट, या एक संपीड़ित वायु कनस्तर का उपयोग करना चाहिए। आपको सफाई से पहले और बाद में माइक्रोस्कोप या वीडियो जांच से अपने कनेक्टर्स का निरीक्षण करना चाहिए ताकि यह सुनिश्चित हो सके कि वे मलबे और खरोंच से मुक्त हैं।
अपने केबलों को ठीक से संग्रहित करें
आपके फ़ाइबर केबल और कनेक्टर्स को बनाए रखने के लिए एक अन्य महत्वपूर्ण कारक यह है कि जब वे उपयोग में न हों या पारगमन में हों तो उन्हें ठीक से संग्रहीत किया जाए। आपको अपने केबलों को अत्यधिक तापमान, आर्द्रता, सूरज की रोशनी, रसायनों या यांत्रिक तनाव के संपर्क में लाने से बचना चाहिए, क्योंकि ये फाइबर सामग्री को ख़राब कर सकते हैं, दरारें पैदा कर सकते हैं या केबल को तोड़ सकते हैं। आपको अनुशंसित मोड़ त्रिज्या का पालन करते हुए और किंक, मोड़ या गांठों से बचते हुए, अपने केबलों को सावधानीपूर्वक और ढीले ढंग से लपेटना चाहिए। आपको अपने केबलों पर स्पष्ट रूप से लेबल लगाना चाहिए और कनेक्टर्स को धूल और क्षति से बचाने के लिए सुरक्षात्मक कैप, बैग या केस का उपयोग करना चाहिए।
अपने केबलों का नियमित रूप से परीक्षण करें
यह सुनिश्चित करने के लिए कि आपके फाइबर केबल और कनेक्टर अच्छी तरह से काम कर रहे हैं और अपेक्षित प्रदर्शन दे रहे हैं, आपको उचित उपकरणों और विधियों के साथ नियमित रूप से उनका परीक्षण करना चाहिए। आपको अपने केबलों की ऑप्टिकल शक्ति, क्षीणन और हानि को एक बिजली मीटर, एक प्रकाश स्रोत, या एक ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर (ओटीडीआर) से मापना चाहिए। आपको ऑप्टिकल स्पेक्ट्रम विश्लेषक (ओएसए) या ऑप्टिकल मॉड्यूलेशन विश्लेषक (ओएमए) के साथ अपने ऑप्टिकल सिग्नल की गुणवत्ता और अखंडता की भी जांच करनी चाहिए। आपको अपने परीक्षण परिणामों की तुलना अपने सिस्टम के विनिर्देशों और मानकों से करनी चाहिए और किसी भी समस्या या विसंगति की पहचान करनी चाहिए।
यदि आवश्यक हो तो अपने केबलों की मरम्मत करें या बदलें
कभी-कभी, आपके सर्वोत्तम प्रयासों के बावजूद, आपके फाइबर केबल और कनेक्टर क्षति, टूट-फूट या विफलता से पीड़ित हो सकते हैं जिन्हें सफाई या परीक्षण द्वारा ठीक नहीं किया जा सकता है। उस स्थिति में, आपको आगे की समस्याओं या डाउनटाइम से बचने के लिए जितनी जल्दी हो सके अपने केबलों की मरम्मत करनी चाहिए या उन्हें बदलना चाहिए। आपको निर्माता के निर्देशों और सुरक्षा सावधानियों का पालन करते हुए टूटे या कटे हुए रेशों को जोड़ने के लिए फ़्यूज़न स्पाइसर या मैकेनिकल स्प्लिस का उपयोग करना चाहिए। आपको अपने केबलों को जोड़ने या बदलने के लिए संगत और उच्च गुणवत्ता वाले कनेक्टर, एडेप्टर और पैच कॉर्ड का भी उपयोग करना चाहिए, और विभिन्न प्रकार या ग्रेड के फाइबर को मिलाने से बचना चाहिए।
अपने स्टाफ को प्रशिक्षित करें और सर्वोत्तम प्रथाओं का पालन करें
अंत में, अपने फाइबर केबल और कनेक्टर्स को बनाए रखने के सबसे प्रभावी तरीकों में से एक है अपने कर्मचारियों को प्रशिक्षित करना और अपने फाइबर सिस्टम को संभालने, स्थापित करने और संचालित करने के लिए सर्वोत्तम प्रथाओं का पालन करना। आपको अपने कर्मचारियों को फाइबर ऑप्टिक्स की मूल बातें, फाइबर केबल और कनेक्टर्स के प्रकार और विशेषताओं, फाइबर के साथ काम करने के संभावित खतरों और जोखिमों और फाइबर घटकों की सफाई, भंडारण, परीक्षण, मरम्मत और प्रतिस्थापन के लिए उचित प्रक्रियाओं और तकनीकों के बारे में शिक्षित करना चाहिए। आपको फाइबर स्थापना, समाप्ति और प्रमाणन के लिए उद्योग मानकों और दिशानिर्देशों का भी पालन करना चाहिए, और अपनी रखरखाव गतिविधियों और रिकॉर्ड का दस्तावेजीकरण करना चाहिए।
