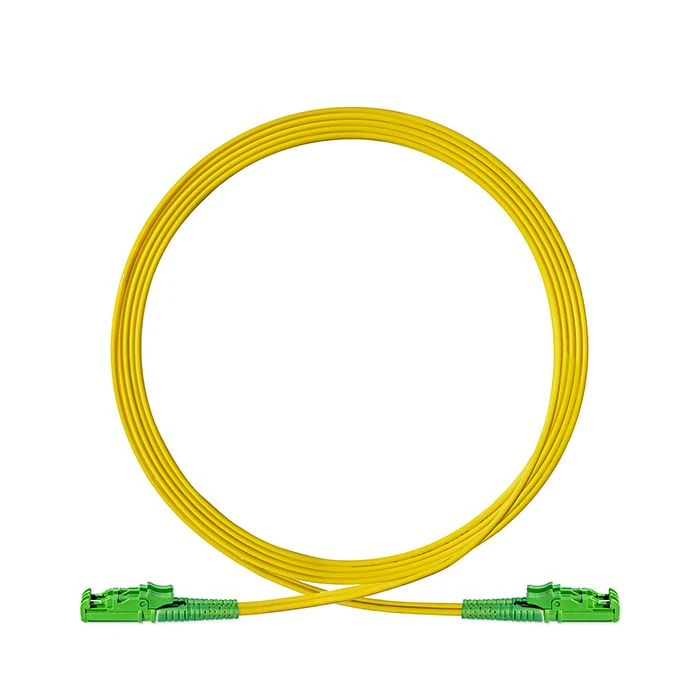

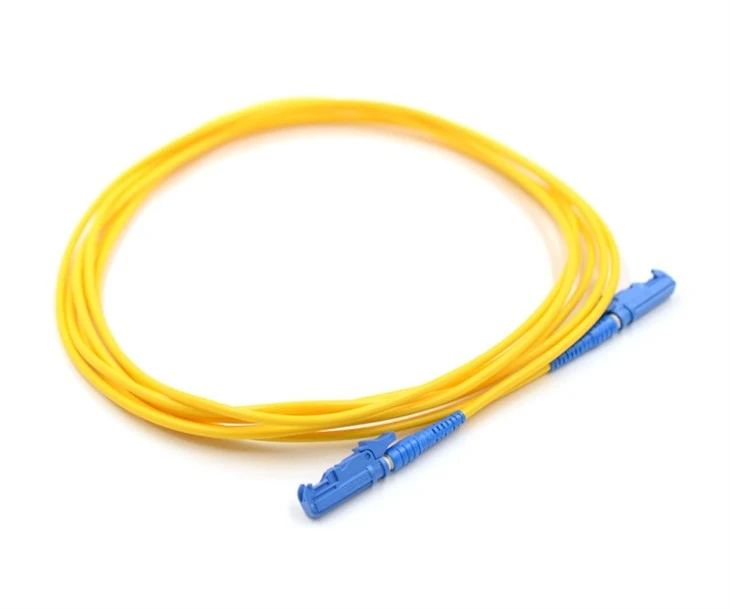

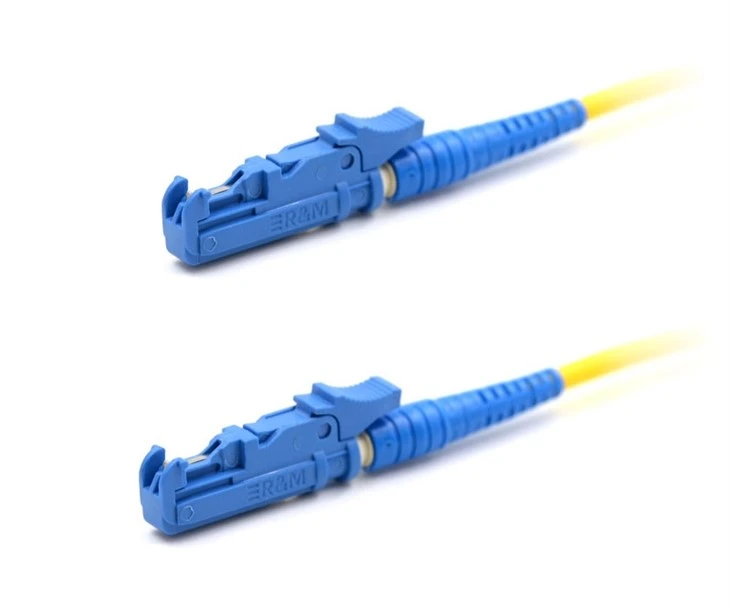

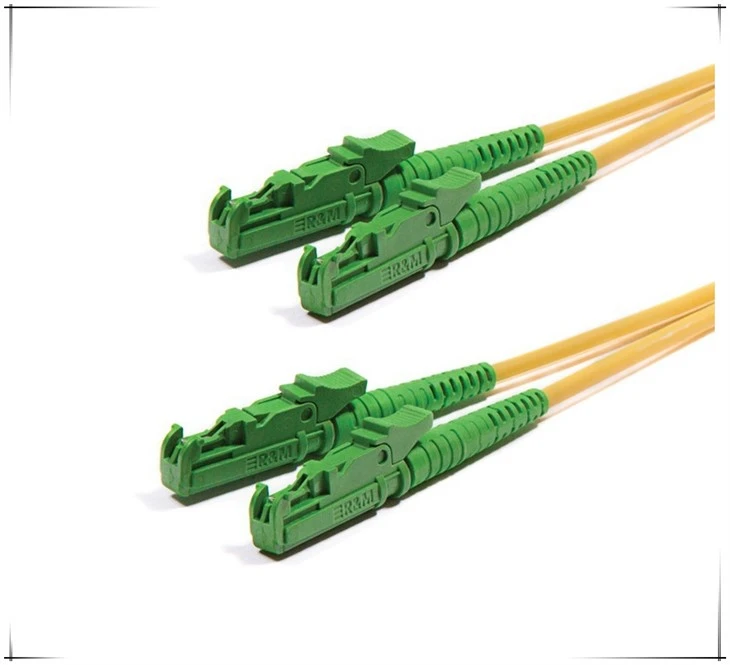

फाइबर ऑप्टिक E2000जम्पर लीडएक संक्षिप्त ऑप्टिकल फाइबर केबल है जिसके दोनों सिरों पर कनेक्टर होते हैं। इस केबल का उपयोग दो नेटवर्क गैजेट्स या भागों, जैसे राउटर और स्विच या पैच पैनल और ट्रांसीवर को जोड़ने के लिए किया जाता है। पैच कॉर्ड विभिन्न लंबाई और फाइबर प्रकारों में आते हैं, जैसे सिंगल-मोड या मल्टीमोड फाइबर, और कनेक्टर एससी, एसटी, एलसी और एमटीपी/एमपीओ सहित विभिन्न प्रकार के हो सकते हैं। इन डोरियों का उपयोग करके, नेटवर्क घटकों के बीच तेजी से और जटिल केबलिंग की आवश्यकता के बिना कनेक्शन स्थापित करना और हटाना संभव है।

कम प्रविष्टि और वापसी हानि:फाइबर ऑप्टिक पैच कॉर्ड में कम प्रविष्टि और वापसी हानि होती है, जिसका अर्थ है कि वे न्यूनतम शोर और सिग्नल क्षीणन के साथ लंबी दूरी पर डेटा संचारित करने में अत्यधिक कुशल हैं।

उच्च बैंडविड्थ:फाइबर ऑप्टिक पैच कॉर्ड में उच्च बैंडविड्थ क्षमताएं होती हैं, जो उन्हें उच्च गति डेटा ट्रांसमिशन अनुप्रयोगों के लिए आदर्श बनाती हैं जिनके लिए डेटा ट्रांसफर के लिए बड़ी क्षमता की आवश्यकता होती है।

अनुप्रयोगों की विस्तृत श्रृंखला:फाइबर ऑप्टिक पैच कॉर्ड का उपयोग डेटा सेंटर, दूरसंचार, चिकित्सा उपकरण, सैन्य और एयरोस्पेस और औद्योगिक स्वचालन जैसे अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जाता है।

लचीलापन:फाइबर ऑप्टिक पैच कॉर्ड अत्यधिक लचीले होते हैं, जिसका अर्थ है कि उन्हें तंग जगहों पर आसानी से स्थापित किया जा सकता है जहां पारंपरिक तांबे के केबल फिट नहीं होंगे।

स्थायित्व:फाइबर ऑप्टिक पैच कॉर्ड अत्यधिक टिकाऊ होते हैं और उच्च तापमान, आर्द्रता और रसायनों के संपर्क सहित कठोर वातावरण में काम कर सकते हैं।

आसान स्थापना:फ़ाइबर ऑप्टिक पैच कॉर्ड पर कनेक्टर प्लग-एंड-प्ले होते हैं, जिसका अर्थ है कि उन्हें किसी विशेष उपकरण या उपकरण की आवश्यकता के बिना आसानी से अन्य उपकरणों से जोड़ा जा सकता है।

प्रभावी लागत:फाइबर ऑप्टिक पैच कॉर्ड लागत प्रभावी हैं और तांबे के केबलों की तुलना में स्वामित्व की कुल लागत कम प्रदान करते हैं, खासकर लंबी दूरी पर।

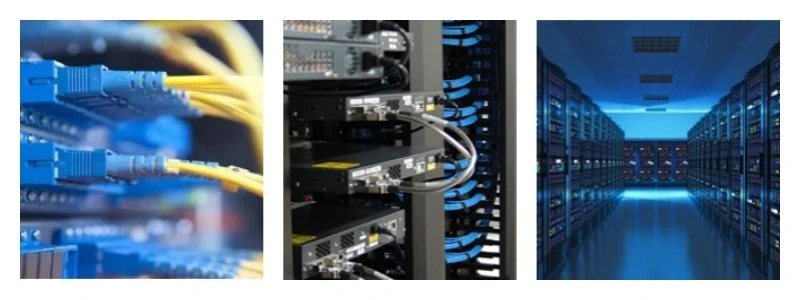

CATV, मेट्रो परीक्षण उपकरण;
दूरसंचार नेटवर्क;
स्थानीय क्षेत्र नेटवर्क (LAN);
वाइड एरिया नेटवर्क (डब्ल्यूएएन);
परिसर स्थापना;
डाटा प्रोसेसिंग नेटवर्क;
वीडियो और सैन्य सक्रिय डिवाइस समाप्ति.

फ़ाइबर पैच कॉर्ड की गुणवत्ता सुनिश्चित करने के लिए पाँच परीक्षण

फ़ाइबर पैच कॉर्ड की गुणवत्ता संपूर्ण फ़ाइबर-ऑप्टिक लिंक को प्रभावित करती है। फैक्ट्री छोड़ने से पहले प्रत्येक फाइबर पैच कॉर्ड का कड़ाई से परीक्षण किया जाना चाहिए। तो फाइबर पैच कॉर्ड निर्माता पैच कॉर्ड की उच्च गुणवत्ता सुनिश्चित करने के लिए क्या परीक्षण करेगा?

ऑप्टिकल पैच कॉर्ड की गुणवत्ता सुनिश्चित करने के लिए, फैक्ट्री छोड़ने से पहले आम तौर पर निम्नलिखित पांच प्रकार के निरीक्षण परीक्षण किए जाते हैं।

फाइबर पैच कॉर्ड प्रविष्टि हानि/वापसी हानि का पता लगाना

सम्मिलन हानि और वापसी हानि प्रमुख पैरामीटर हैं जो ऑप्टिकल पैच कॉर्ड को प्रभावित करते हैं। टीआईए मानक स्पष्ट रूप से निर्धारित करता है कि ऑप्टिकल पैच कॉर्ड की अधिकतम प्रविष्टि हानि 0.75dB (अर्थात् स्वीकार्य अधिकतम मान) है।

बाज़ार में उपलब्ध अधिकांश फ़ाइबर पैच केबलों के लिए, सम्मिलन हानि की सामान्य सीमा {{0}}.3dB और 0.5dB के बीच है, और कुछ कम प्रविष्टि हानि की सीमा {{6) के बीच है }}.15dB और 0.2dB. वापसी हानि मान डीबी में व्यक्त किए जाते हैं और आमतौर पर नकारात्मक होते हैं, इसलिए उच्च मान बेहतर होते हैं, और विशिष्ट विनिर्देश -15 से -60 डीबी तक होते हैं।

उद्योग मानकों के अनुसार, अल्ट्रा पीसी पॉलिश फाइबर ऑप्टिक कनेक्टर का रिटर्न लॉस 50dB से अधिक होना चाहिए, और बेवल पॉलिश का रिटर्न लॉस आमतौर पर 60dB से अधिक होना चाहिए। पीसी प्रकार 40dB से अधिक होना चाहिए. मल्टीमोड फाइबर के लिए, विशिष्ट आरएल मान 20 और 40 डीबी के बीच हैं।

सामान्य कैरियर-ग्रेड जंपर्स के संकेतक हैं कि सम्मिलन हानि 0.3dB से कम है, और वापसी हानि 45dB से अधिक है।

फाइबर पैच कॉर्ड अंत चेहरा निरीक्षण

ऑप्टिकल फाइबर कनेक्टर के अंतिम चेहरे की सफाई सीधे इसके प्रदर्शन को प्रभावित करती है। उदाहरण के लिए, ऑप्टिकल फाइबर के अंतिम चेहरे पर खरोंच, गड्ढे, दरारें, धूल प्रदूषण आदि कनेक्शन सिग्नल के नुकसान का कारण बनेंगे, जिसके परिणामस्वरूप खराब प्रविष्टि और रिटर्न हानि होगी।

फाइबर पैच कॉर्ड 3डी इंटरफेरोमीटर निरीक्षण

3डी इंटरफेरोमीटर परीक्षण मुख्य रूप से फाइबर अंत चेहरे की ज्यामिति का परीक्षण करने के लिए है, और मापदंडों में वक्रता त्रिज्या, वर्टेक्स ऑफसेट, फाइबर ऊंचाई आदि शामिल हैं। फाइबर पैच कॉर्ड के अंतिम चेहरे को एक गोलाकार सतह में पीसने की आवश्यकता होती है, लेकिन वास्तविक उत्पादन प्रक्रिया द्वारा निर्मित उत्पाद सही नहीं हो सकते हैं।

वक्रता त्रिज्या, शीर्ष ऑफसेट और फाइबर ऊंचाई के लिए उचित मान क्या हैं?

इसलिए, अंतिम चेहरे का आकार तकनीकी मानक में निर्दिष्ट किया गया है, जिसमें वक्रता त्रिज्या आरओसी, वर्टेक्स ऑफसेट और फाइबर ऊंचाई शामिल है।

आईईसी संगठन के तकनीकी मानकों के अनुसार, वक्रता के आरओसी त्रिज्या का संदर्भ मूल्य यह है कि पीसी प्रकार कनेक्टर 10 ~ 25 मिमी है, और एपीसी प्रकार कनेक्टर 5 ~ 15 मिमी है। वर्टेक्स ऑफसेट घुमावदार सतह के शीर्ष और फाइबर अक्ष के बीच ऑफसेट को संदर्भित करता है। यदि शीर्ष ऑफसेट बहुत बड़ा है, तो अंतिम चेहरे की विकृति तंतुओं के बीच शारीरिक संपर्क पैदा करने के लिए पर्याप्त है। इसलिए, तकनीकी मानक के लिए फाइबर जम्पर के वर्टेक्स ऑफसेट को 50μm से कम या उसके बराबर की आवश्यकता होती है।

फ़ाइबर की ऊंचाई, फ़ेरूल अंत चेहरे के सापेक्ष फ़ाइबर अंत चेहरे की ऊंचाई को संदर्भित करती है। फ़ाइबर का अंतिम भाग फ़ेरूल के अंतिम भाग के ऊपर फैला हुआ हो सकता है, या फ़ेरूल के अंतिम भाग के नीचे धंसा हुआ हो सकता है। तकनीकी मानक में निर्दिष्ट ऑप्टिकल फाइबर ऊंचाई की सीमा -250~+250nm है।

फाइबर पैच कॉर्ड यांत्रिक प्रदर्शन परीक्षण

उदाहरण के लिए, पुल परीक्षण, फाइबर क्षीणन और फाइबर बढ़ाव तनाव सुरक्षा कारक को सत्यापित करने के लिए निर्दिष्ट पुल बल के तहत ऑप्टिकल पैच कॉर्ड का परीक्षण करें।

फाइबर पैच कॉर्ड परिवेश तापमान प्रयोग

विभिन्न परिवेश तापमान स्थितियों के तहत ऑप्टिकल फाइबर कनेक्टर्स के प्रदर्शन संकेतकों का परीक्षण करना आवश्यक है।
