एससी एलसी पैच केबल क्या है?
SC-LC फाइबर ऑप्टिक पैच कॉर्ड एक छोटा कॉम्पैक्ट पैच केबल है जो कई अनुप्रयोगों में बहुत लोकप्रिय रूप से उपयोग किया जाता है। इन नेटवर्क समाधानों में दूरसंचार नेटवर्क, LAN, डेटा प्रोसेसिंग नेटवर्क, डिवाइस समाप्ति और परिसर वितरण शामिल हैं। SC-LC पैच कॉर्ड को कम जगह की खपत के साथ गीगाबिट अनुप्रयोगों और एटीएम अनुप्रयोगों में तेज़ ईथरनेट समाधान प्रदान करने के लिए डिज़ाइन किया गया है।
विनिर्देश
| पैरामीटर | इकाई | एफसी, एससी, एलसी/बख्तरबंद फाइबर पैच कॉर्ड | एसटी, एमयू | एमटी-आरजे, एमपीओ | E2000 | ||||||||
| एस.एम | मिमी | एस.एम | मिमी | एस.एम | मिमी | एस.एम | |||||||
| पीसी | यूपीसी | एपीसी | पीसी | पीसी | यूपीसी | पीसी | पीसी | यूपीसी | पीसी | पीसी | एपीसी | ||
| निवेशन हानि(सामान्य) | डीबी | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.3 से कम या उसके बराबर |
| वापसी हानि | डीबी | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 60 से अधिक या उसके बराबर | 30 से अधिक या उसके बराबर | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 30 से अधिक या उसके बराबर | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 35 से अधिक या उसके बराबर | 55 से अधिक या उसके बराबर | 75 से अधिक या उसके बराबर |
| ऑपरेटिंग तरंग दैर्ध्य | एनएम | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| विनिमय योग्यता | डीबी | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | ||||||||
| कंपन | डीबी | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | ||||||||
| परिचालन तापमान | डिग्री | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| भंडारण तापमान | डिग्री | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| केबल व्यास | मिमी | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

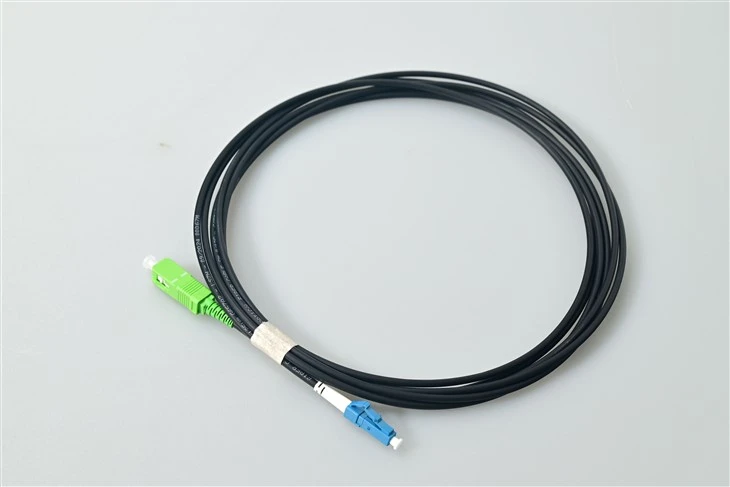

एससी/एपीसी से एलसी/यूपीसी फाइबर ऑप्टिक पैच कॉर्ड
एपीसी-से-यूपीसी हाइब्रिड डिज़ाइन
एससी/एपीसी 8 डिग्री कोणीय पॉलिश 60 डीबी से अधिक या उसके बराबर रिटर्न हानि प्रदान करती है। एलसी/यूपीसी डोम पॉलिश 50 डीबी से अधिक या उसके बराबर प्रदान करता है। एक केबल दोनों इंटरफ़ेस प्रकारों को जोड़ती है - हरी बॉडी एपीसी की पहचान करती है, नीली बॉडी यूपीसी की पहचान करती है।
छोटा फॉर्म फैक्टर, उच्च -घनत्व एलसी कनेक्शन
एलसी 1.25 मिमी फेरूल एससी 2.5 मिमी - के आधे आकार का है, जो एसएफपी/एसएफपी+/क्यूएसएफपी ट्रांससीवर्स में पोर्ट घनत्व को दोगुना कर देता है। तेज़ प्लग{{6}और{{7}पुल ऑपरेशन के लिए आरजे{5}}स्टाइल लैच।

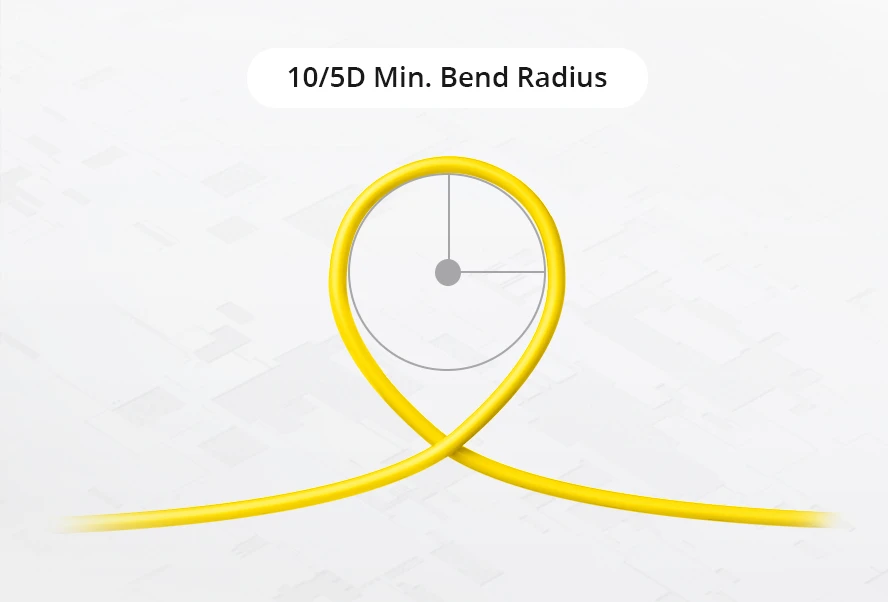

जी.657.ए1 बेंड-असंवेदनशील फाइबर
पैच पैनलों और फर्श के नीचे तारों में टाइट रूटिंग के लिए 10 मिमी न्यूनतम मोड़ त्रिज्या। G.652.D के साथ पिछड़ा संगत। 1550 एनएम पर 40 किमी तक का समर्थन करता है।
अनुप्रयोग समाधान
इस SC से LC सिंगलमोड फाइबर पैच केबल के लिए विशिष्ट परिनियोजन परिदृश्य।
एफटीटीएच/जीपीओएन एक्सेस नेटवर्क
ओडीएफ पर एससी/एपीसी ओएलटी पोर्ट को एलसी/यूपीसी ओएनटी उपकरण से जोड़ता है।पीएलसी विभाजकवितरण पथ में SC/APC इंटरफ़ेस का भी उपयोग किया जाता है।
डेटा सेंटर क्रॉस-कनेक्ट
टीओआर स्विच में एससी/एपीसी फाइबर वितरण पैनल को सीधे एलसी/यूपीसी एसएफपी+ ट्रांससीवर्स से पैच करता है। 10GbE, 25GbE और 100GbE को सपोर्ट करता है।

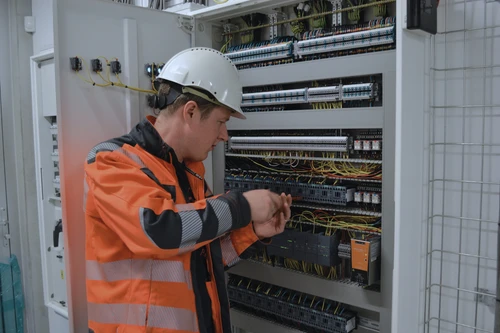

फ़ाइबर पर CATV/RF
एपीसी एंड-फेस एनालॉग वीडियो में सीएसओ/सीटीबी विरूपण को रोकता है। एचएफसी नेटवर्क में हेडएंड ट्रांसमीटर और ऑप्टिकल नोड्स के बीच उपयोग किया जाता है।

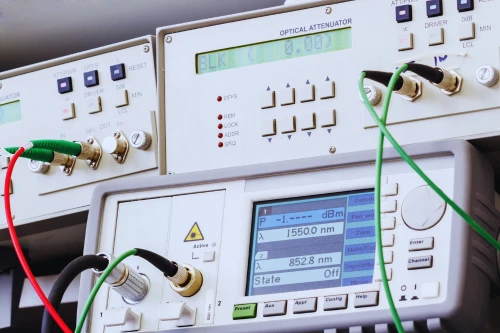

दूरसंचार परीक्षण एवं मापन
केंद्रीय कार्यालयों में एलसी/यूपीसी ओटीडीआर परीक्षण पोर्ट को एससी/एपीसी वितरण फ्रेम से जोड़ने के लिए संदर्भ {{0}ग्रेड टेस्ट कॉर्ड।
एंटरप्राइज़ लैन माइग्रेशन
ब्रिजेज लीगेसी SC{{0}ने बिना पुनः समाप्ति के नए LC{1}आधारित स्विचों और राउटरों के लिए संरचित केबलिंग को समाप्त कर दिया।

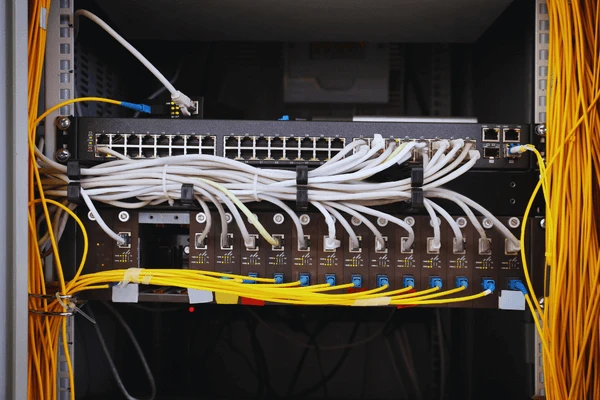

डब्लूडीएम मल्टीप्लेक्सिंग सिस्टम
सीडब्ल्यूडीएम और डीडब्ल्यूडीएम परिनियोजन में एलसी/यूपीसी ट्रांसपोंडर के साथ इंटरफेस एससी/एपीसी मक्स/डेमक्स पोर्ट।
उत्पाद विवरण
प्रत्येक फाइबर ऑप्टिक पैच कॉर्ड को 1310/1550 एनएम पर सम्मिलन हानि और रिटर्न हानि के लिए 100% परीक्षण किया जाता है। ज़िरकोनिया सिरेमिक फेर्यूल्स 1,000 से अधिक संभोग चक्रों के माध्यम से 0.2 डीबी से कम या उसके बराबर विनिमय क्षमता प्रदान करते हैं। ISO 9001:2015 प्रमाणित सुविधा। टेलकोर्डिया जीआर-326, आईईसी 61300, आरओएचएस, पहुंच अनुरूप। OFNR और LSZH जैकेट विकल्प। केबल व्यास φ0.9 / φ2.0 / φ3.0 मिमी। कस्टम लंबाई 0.3 मीटर-100 मीटर उपलब्ध है।
उत्पाद विवरण
प्रश्न: फाइबर ऑप्टिक पैच कॉर्ड पर एपीसी और यूपीसी के बीच क्या अंतर है?
ए: एपीसी में 8 डिग्री कोण वाला सिरा है-फलक (60 डीबी रिटर्न लॉस से अधिक या उसके बराबर), यूपीसी में गुंबद के आकार का सिरा है-फलक (50 डीबी से अधिक या उसके बराबर)। GPON और CATV सिस्टम को वितरण पक्ष में APC की आवश्यकता होती है; एसएफपी ट्रांससीवर्स जैसे उपकरण पोर्ट यूपीसी का उपयोग करते हैं। हरा कनेक्टर=एपीसी, नीला=यूपीसी।
प्रश्न: क्या मैं APC कनेक्टर को UPC एडाप्टर में प्लग कर सकता हूँ?
A: No. Mismatched polish creates an air gap causing >3 डीबी हानि और सामी क्षति। हमेशा एपीसी को एपीसी से, यूपीसी को यूपीसी से जोड़ें। कोणीय कुंजी स्लॉट चालूएससी/एपीसी एडाप्टरअधिकांश आकस्मिक क्रॉस-संभोग को रोकता है।
प्रश्न: कौन सी गति और दूरियाँ समर्थित हैं?
ए: 100 एमबीपीएस से 100 जीबीई। 1310 एनएम पर 10 किमी तक, 1550 एनएम पर 40 किमी तक। वास्तविक पहुंच ट्रांसीवर ऑप्टिकल बजट और कुल लिंक हानि पर निर्भर करती है।
प्रश्न: पैच कॉर्ड और ए के बीच क्या अंतर है?फाइबर बेनी?
उ: पैच कॉर्ड में प्लग{0}और{{1}प्ले उपयोग के लिए दोनों सिरों पर कनेक्टर होते हैं। ट्रंक केबलों को फ़्यूज़न स्प्लिसिंग के लिए एक पिगटेल में एक कनेक्टर और एक नंगे फाइबर अंत होता है।
प्रश्न: क्या मैं कस्टम लंबाई या डुप्लेक्स संस्करण ऑर्डर कर सकता हूं?
उत्तर: हाँ. कस्टम 0.3 मीटर-100 मीटर, लीड समय 3-5 दिन। डुप्लेक्स, बख्तरबंद और एलएसजेडएच संस्करण उपलब्ध हैं। हम भी बनाते हैं12-कोर एससी/एपीसी से एलसी/यूपीसीउच्च फाइबर गणना आवश्यकताओं के लिए।
