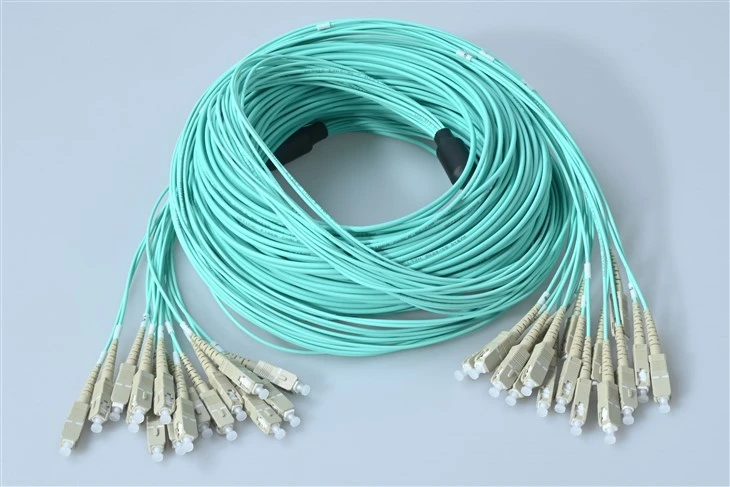

16 कोर पैच कॉर्ड एससी मल्टीमोड OM3

उत्तर: बढ़िया सवाल! यहाँ सौदा है - जब आप 16 फ़ाइबर चला रहे हैं, तो आपके पास दो विकल्प हैं: 8 डुप्लेक्स केबल को बंडल करें या एकल 16-कोर असेंबली का उपयोग करें। मल्टी-फाइबर दृष्टिकोण कई कारणों से आसानी से जीत जाता है। सबसे पहले, केबल प्रबंधन बहुत सरल हो जाता है - एक केबल से रूट करना बनाम आठ अलग-अलग केबल आपके रास्ते में उलझ जाते हैं। दूसरा, आप उच्च घनत्व वाले वातावरण में गंभीर रैक स्थान बचा रहे हैं। तीसरा, इंस्टॉलेशन का समय नाटकीय रूप से कम हो जाता है - हमने देखा है कि तकनीक ने व्यक्तिगत डुप्लेक्स चलाने की तुलना में अपने पैचिंग समय में 60-70% की कटौती की है। एकमात्र व्यापार-बंद? यदि एक फाइबर में कोई समस्या है, तो आप एक बंडल के भीतर समस्या निवारण कर रहे हैं। लेकिन सभी 16 कोर में 0.3dB से कम या उसके बराबर प्रविष्टि हानि के साथ, विफलताएं बेहद दुर्लभ हैं।

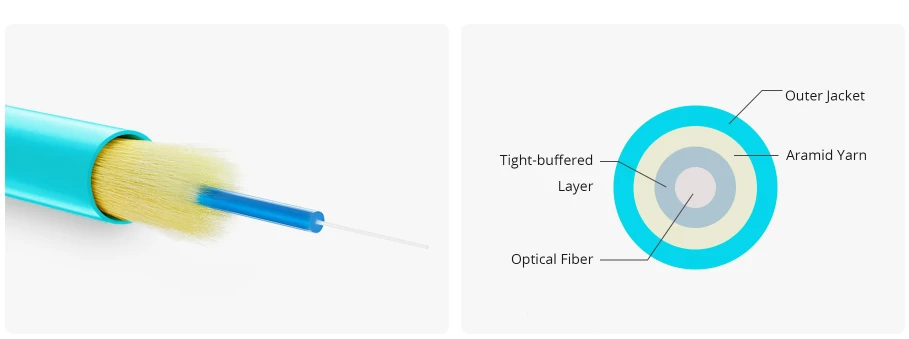

उत्तर: यह संभवतः सबसे आम प्रश्न है जो हमें मिलता है! संक्षिप्त उत्तर: 300 मीटर से कम के 10जी लिंक के लिए, ओएम3 एकदम सही है - और ईमानदारी से कहें तो, यह लगभग 95% डेटा सेंटर रन को कवर करता है। यहां तकनीकी अंश है: OM3 में 850nm पर 2000 MHz·km की प्रभावी मोडल बैंडविड्थ है, जबकि OM4 इसे 4700 MHz·km तक बढ़ा देता है। व्यावहारिक रूप से इसका क्या मतलब है? OM3 300 मीटर तक 10G, 100 मीटर तक 40G और 100 मीटर तक 100G को सपोर्ट करता है। OM4 उन दूरियों को बढ़ाता है - 10G से 400m, 40G से 150m, 100G से 150m। इसलिए जब तक आप लंबे लिंक नहीं चला रहे हैं या निकट भविष्य में 40G/100G अपग्रेड की योजना नहीं बना रहे हैं, OM3 आपको बेहतर कीमत पर उत्कृष्ट प्रदर्शन देता है। दोनों समान 50/125μm कोर और एक्वा जैकेट का उपयोग करते हैं, इसलिए वे आपके मौजूदा OM3 बुनियादी ढांचे के साथ पूरी तरह से संगत हैं।

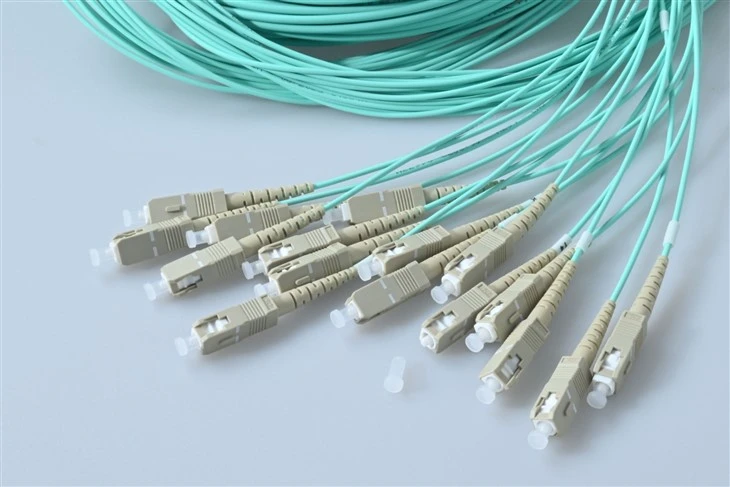

उत्तर: बिल्कुल - यही एससी कनेक्टर की खूबसूरती है! 16 फाइबर में से प्रत्येक एक मानक एससी कनेक्टर के साथ समाप्त होता है, इसलिए वे सीधे आपके पास पहले से मौजूद किसी भी एससी एडाप्टर पैनल, ओडीएफ, या उपकरण पोर्ट में प्लग हो जाएंगे। एससी का पुश-पुल लैचिंग मैकेनिज्म समान है, चाहे वह सिंगल डुप्लेक्स केबल से आ रहा हो या हमारी 16{7}}कोर असेंबली से आ रहा हो। एक बात ध्यान में रखें: आप यह सुनिश्चित करना चाहेंगे कि आपका पैच पैनल या एडाप्टर लेआउट आपकी आवश्यक व्यवस्था में 16 एससी पोर्ट को समायोजित कर सके। हम आमतौर पर ग्राहकों को उच्च-घनत्व वाले एससी एडाप्टर पैनलों के साथ इनका उपयोग करते हुए देखते हैं जिनमें 12 या 24 पोर्ट होते हैं। यदि आपको अपने पैनल कॉन्फ़िगरेशन की योजना बनाने में सहायता की आवश्यकता है, तो बस संपर्क करें - हमने इनमें से सैकड़ों परिनियोजन किए हैं और जो सबसे अच्छा काम करता है उसे साझा कर सकते हैं।

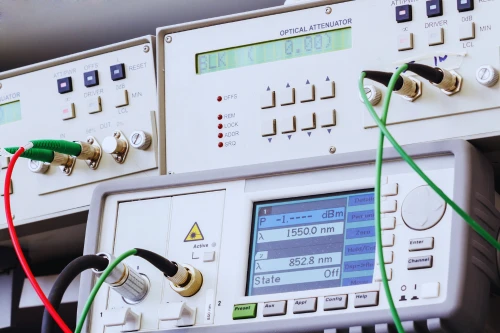

उत्तर: हमारे 16{{3}कोर SC OM3 पैच कॉर्ड का परीक्षण प्रति कनेक्टर 0.3dB से कम या उसके बराबर सम्मिलन हानि प्रदान करने के लिए किया जाता है - यह प्रीमियम ग्रेड असेंबलियों के लिए उद्योग मानक है। प्रति लिंक दो कनेक्टर (प्रत्येक छोर पर एक) के साथ, आप कुल कनेक्टर हानि 0.6dB से कम या उसके बराबर देख रहे हैं। आपके लिंक बजट की गणना के लिए, यहाँ क्या कारक होना चाहिए: कनेक्टर हानि (0.6dB), फाइबर क्षीणन (OM3 के लिए 850nm पर 3.5dB/किमी), और यदि लागू हो तो कोई भी ब्याह बिंदु। एक सामान्य 100m 10G लिंक के लिए, आप फाइबर के लिए शायद 0.35dB और कनेक्टर्स के लिए 0.6dB का उपयोग कर रहे हैं - 2.6dB बजट के भीतर जो 10GBASE-SR अनुमति देता है। हम शिपिंग से पहले हर एक फाइबर का 100% परीक्षण करते हैं और परीक्षण रिपोर्ट भी शामिल करते हैं, ताकि आपको ठीक-ठीक पता चल सके कि आपको क्या मिल रहा है। कोई आश्चर्य नहीं.

उत्तर: अच्छी सोच - जब आप बहु-फाइबर केबल के साथ काम कर रहे हों तो फाइबर की पहचान महत्वपूर्ण है! हम TIA-598 रंग कोडिंग मानक का पालन करते हैं, जो 12 रंगों (नीला, नारंगी, हरा, भूरा, स्लेट, सफेद, लाल, काला, पीला, बैंगनी, गुलाबी, एक्वा) के विशिष्ट अनुक्रम और फाइबर 13-24 के लिए स्ट्रिपिंग का उपयोग करता है। 16-कोर केबल में, फाइबर 1-12 ठोस रंग होते हैं, और फाइबर 13-16 एक पट्टी या ट्रेसर के साथ पहले चार रंगों का उपयोग करते हैं। प्रत्येक फाइबर को ब्रेकआउट पैरों पर भी क्रमांकित किया गया है। प्रो टिप: जब आप अपने इंस्टॉलेशन का दस्तावेजीकरण कर रहे हों, तो दृश्यमान रंग अनुक्रम के साथ दोनों सिरों की एक तस्वीर लें - यह आपको समस्या निवारण के घंटों से बचाएगा। यदि आपको अपने संगठन के लिए कस्टम रंग योजना या विशिष्ट लेबलिंग की आवश्यकता है, तो हम उसे भी समायोजित कर सकते हैं।

ए: एससी कनेक्टर्स में एलसी की तुलना में अपेक्षाकृत बड़ा पदचिह्न होता है, लेकिन फाइबर स्वयं काफी लचीला होता है। हमारे OM3 मल्टी{2}}फाइबर केबलों के लिए, लोड के तहत न्यूनतम मोड़ त्रिज्या केबल के बाहरी व्यास का 10x है, और अनलोड किया गया यह लगभग 5x है। एक सामान्य 16-कोर वितरण केबल के लिए, जो स्थापित होने पर लगभग 50{15}}60 मिमी (लगभग 2 इंच) तक काम करता है। एससी सिरों पर अलग-अलग ब्रेकआउट पैर मजबूती से झुक सकते हैं - लगभग 30 मिमी त्रिज्या तक। हालाँकि यहाँ बात यह है: तंग मोड़ों को मजबूर करने के बजाय संक्रमण बिंदुओं पर हमेशा कुछ ढीला छोड़ दें। तंग मोड़ से क्षीणन बढ़ जाता है और समय के साथ स्थूल झुकने में हानि हो सकती है। वास्तव में स्थान-बाधित अनुप्रयोगों के लिए, हमारे मोड़-असंवेदनशील फाइबर विकल्प पर विचार करें - यह महत्वपूर्ण हानि वृद्धि के बिना 7.5 मिमी त्रिज्या मोड़ को संभालता है।
