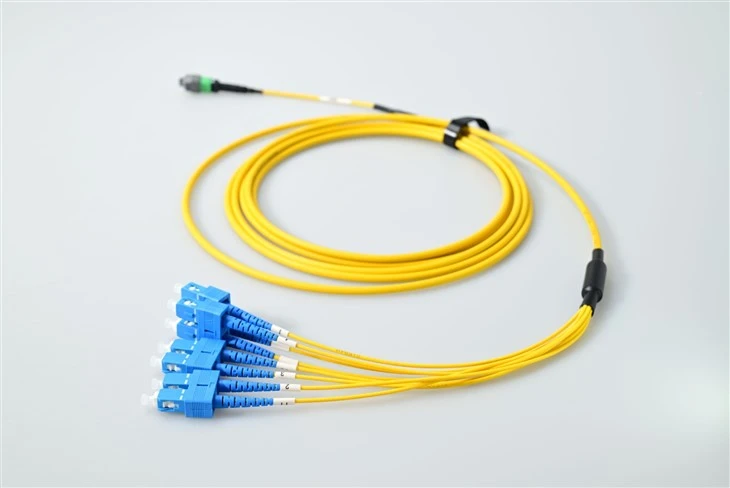

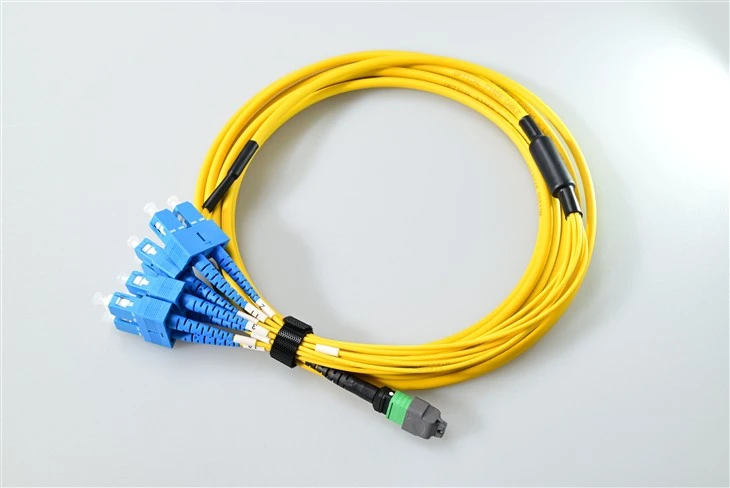

8 कोर एससी से एमटीपी एमपीओ फाइबर पैच कॉर्ड

उ: यह वास्तव में उस चीज़ पर निर्भर करता है जिसे आपने पहले ही इंस्टॉल कर लिया है। यदि आप पुराने उपकरण या बुनियादी ढांचे के साथ काम कर रहे हैं जो एससी कनेक्टर्स पर मानकीकृत है - जो एलसी के नए मानक बनने से पहले एंटरप्राइज़ नेटवर्क और टेल्को वातावरण में सुपर आम था - तो एससी से एमटीपी/एमपीओ बिल्कुल सही समझ में आता है। हमारे पास ग्राहक हैं जो अपने कोर स्विच को 40G या 100G QSFP ट्रांससीवर्स में अपग्रेड कर रहे हैं, लेकिन उनके मौजूदा पैच पैनल और फाइबर रन सभी SC हैं। यह ब्रेकआउट केबल उन्हें हर चीज को तोड़े बिना या बदले बिना उस अंतर को पाटने की सुविधा देता है। साथ ही, एससी कनेक्टर अधिक मजबूत होते हैं और उच्च कंपन वातावरण में या जब तकनीशियन दस्ताने पहनकर काम कर रहे होते हैं तो उन्हें संभालना आसान होता है।

उत्तर: तो कम {{0}हानि वाला संस्करण कड़ी विनिर्माण सहनशीलता के साथ प्रीमियम -} ग्रेड एमटी फेरूल का उपयोग करता है - हम फेरूल ज्यामिति के बारे में बात कर रहे हैं जो कुछ नैनोमीटर के भीतर है। विशिष्ट सम्मिलन हानि 0.3dB से कम है, अधिकतम 0.5dB के साथ। मानक हानि का उपयोग, ठीक है, मानक एमटी फेरूल, और आप अधिकतम 0.7dB के साथ 0.5dB के आसपास विशिष्ट हानि देखेंगे। डेटा सेंटर में अल्पावधि के लिए - मान लीजिए, 50 मीटर या उससे कम - अधिकांश अनुप्रयोगों के लिए अंतर ईमानदारी से नगण्य है। लेकिन यदि आप लंबी दूरी तय कर रहे हैं, सीमित लिंक बजट से निपट रहे हैं, या कैसेट के कई चरणों को जोड़ रहे हैं, तो प्रति कनेक्शन बिंदु अतिरिक्त 0.2-0.3dB तेजी से जुड़ जाता है। हम आम तौर पर मिशन के लिए महत्वपूर्ण 100जी लिंक के लिए या जब आप भविष्य में उच्च गति के लिए प्रूफिंग कर रहे हों तो कम नुकसान की अनुशंसा करते हैं।

उत्तर: प्रत्येक केबल को विशेष रूप से सिंगलमोड (OS2 9/125μm) या मल्टीमोड (OM3/OM4 50/125μm) के लिए डिज़ाइन किया गया है - आप मिश्रण और मिलान नहीं कर सकते। एमटी फेरूल संरेखण और फाइबर कोर आकार दो प्रकारों के बीच भिन्न होते हैं। मल्टीमोड के लिए, आप आमतौर पर इसका उपयोग OM3 या OM4 फाइबर पर 40GBASE-SR4 या 100GBASE-SR4 ट्रांसीवर के साथ कर रहे हैं। सिंगलमोड के लिए, 100GBASE{{17}PSM4 या लंबे समय तक {{19}40G अनुप्रयोगों तक पहुँचने के बारे में सोचें। अच्छी खबर यह है कि हम उन्हें रंग देते हैं -कोड करते हैं: मल्टीमोड के लिए एक्वा या मैजेंटा जैकेट, सिंगलमोड के लिए पीला। बस यह सुनिश्चित कर लें कि आप अपने ट्रांससीवर्स और मौजूदा बुनियादी ढांचे से मेल खाने के लिए सही प्रकार के फाइबर का ऑर्डर दे रहे हैं!

उत्तर: एमटीपी कनेक्टर पर पुश {{0}पुल लैचिंग मैकेनिज्म ईमानदारी से उच्च घनत्व वाले इंस्टॉलेशन के लिए गेम चेंजर है। एलसी या एससी कनेक्टर्स पर पाए जाने वाले पारंपरिक स्क्वीज़ {{4} से - रिलीज़ टैब के बजाय, आप वस्तुतः डिस्कनेक्ट करने के लिए बस सीधे वापस खींचते हैं - किसी फिंगर जिम्नास्टिक की आवश्यकता नहीं है। यह बहुत बड़ा है जब आप एक तंग पैच पैनल में काम कर रहे हैं जिसमें दर्जनों फाइबर कसकर भरे हुए हैं। मैंने तकनीशियनों को एक रिलीज टैब को निचोड़ने के लिए अन्य केबलों तक पहुंचने की कोशिश में 10 मिनट तक संघर्ष करते देखा है। धक्का-मुक्की के साथ, आप एक हाथ से डिस्कनेक्ट कर सकते हैं, यहां तक ​​कि सबसे भीड़भाड़ वाले रैक में भी। साथ ही, यह ग़लत केबल को गलती से डिस्कनेक्ट करने या आसन्न कनेक्शन को नुकसान पहुंचाने के जोखिम को कम करता है।

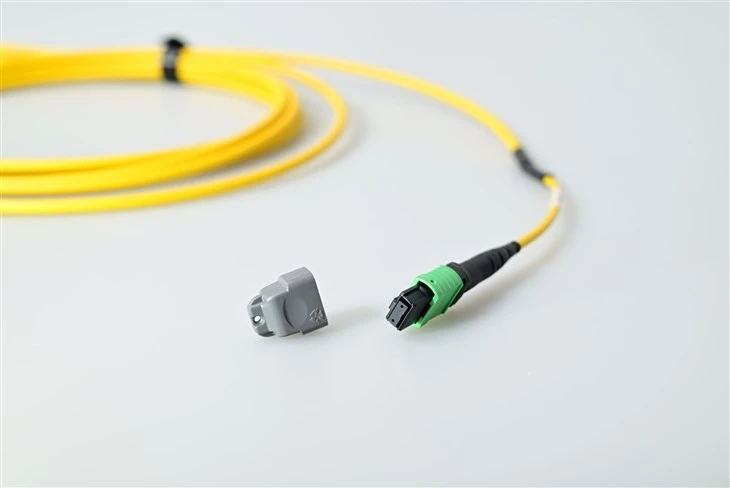

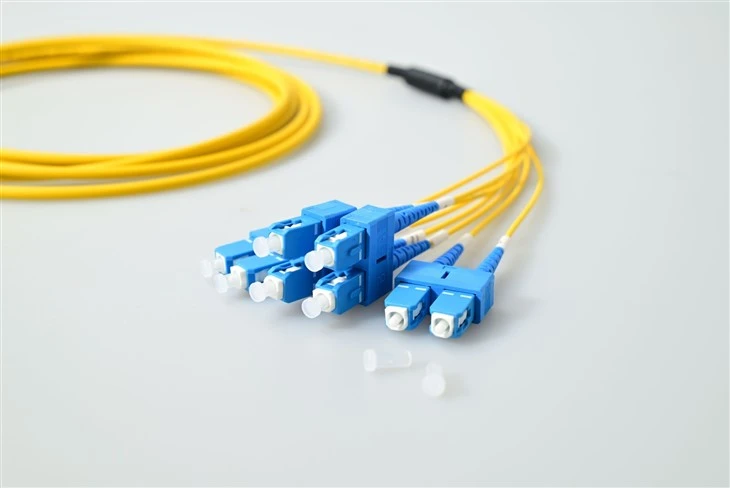

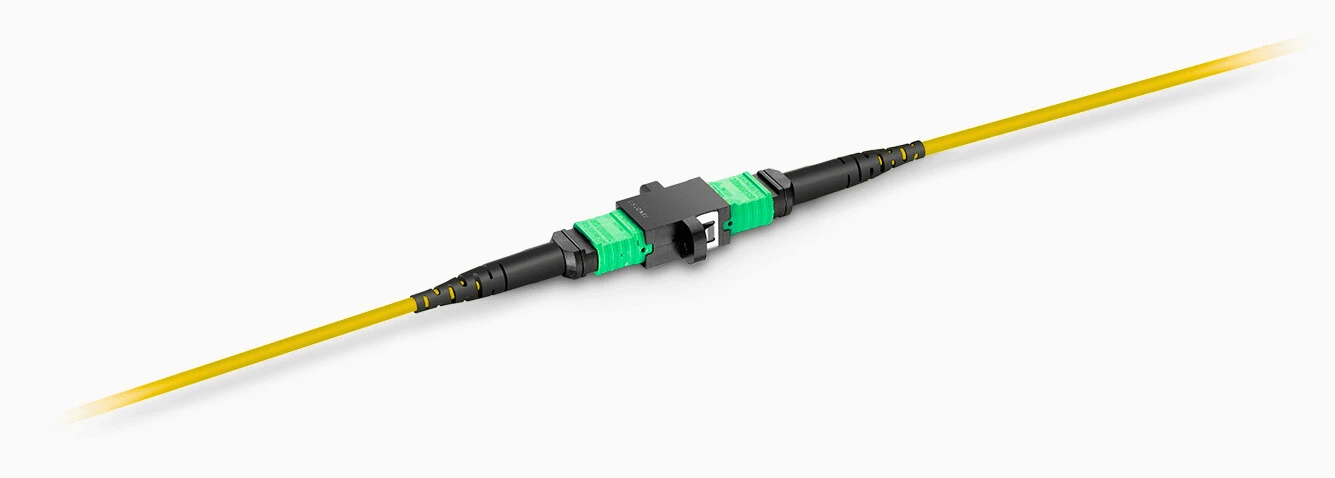

उ: गाइड पिन ही एमटीपी/एमपीओ कनेक्टर्स के साथ जादू करते हैं। वे अति सटीक धातु पिन हैं (हम माइक्रोन - स्तर सहनशीलता के बारे में बात कर रहे हैं) जो कनेक्टर को जोड़ते समय एमटी फेरूल को संरेखित करते हैं। यहाँ सौदा है: "पुरुष" संस्करण में पिन हैं, "महिला" संस्करण में उन्हें प्राप्त करने के लिए छेद हैं। हमारे अधिकांश 8-कोर एससी से एमटीपी/एमपीओ केबल एमटीपी सिरे पर महिला (पिनलेस) एमटीपी कनेक्टर के साथ आते हैं, जो क्यूएसएफपी ट्रांसीवर या पैच पैनल से कनेक्ट करने के लिए मानक है। ट्रांसीवर और पैनल में पुरुष (पिन किए गए) कनेक्टर होते हैं। इसलिए जब आप ऑर्डर कर रहे हों, तो आप महिला एमटीपी चाहेंगे, जब तक कि आपके पास कोई विशिष्ट एप्लिकेशन न हो जिसके लिए अन्यथा आवश्यकता हो। SC ख़त्म? मानक डुप्लेक्स एससी कनेक्टर, वहां कुछ भी आकर्षक नहीं है।

उत्तर: हम तीनों की पेशकश करते हैं, और प्रत्येक का अपना स्थान है। गोल केबल सबसे आम है - यह ऊबड़-खाबड़ है, केबल प्रबंधन प्रणालियों के माध्यम से रूट करना आसान है, और तंग मोड़ के लिए पर्याप्त लचीला है। आप इसे 3.0 मिमी व्यास वाले जैकेट के साथ देखेंगे। ओवल केबल सपाट होती है, जो ऊंचे फर्श के नीचे या तंग क्षैतिज केबल ट्रे में रूटिंग के लिए अच्छी हो सकती है। नंगे रिबन सबसे कॉम्पैक्ट हैं - यह वस्तुतः न्यूनतम सुरक्षात्मक जैकेट वाला रिबन फाइबर है। यह अल्ट्रा{6}उच्च-घनत्व वाले इंस्टॉलेशन के लिए बहुत अच्छा है, जहां हर मिलीमीटर मायने रखता है, लेकिन रफ हैंडलिंग के लिए यह कम मजबूत है। अधिकांश डेटा सेंटर अनुप्रयोगों के लिए, हम मजबूत गोल केबल की अनुशंसा करते हैं। यह लचीलेपन, स्थायित्व और स्थापना में आसानी के बीच का मधुर स्थान है।

उ: ध्रुवीयता भ्रमित करने वाली हो सकती है, लेकिन यहां इसका सरल संस्करण है: मानक 8-फाइबर एससी से एमटीपी/एमपीओ ब्रेकआउट के लिए, आप आमतौर पर टाइप बी ध्रुवीयता (जिसे विधि बी भी कहा जाता है) को देख रहे हैं। इसका मतलब है कि एक सिरे पर फाइबर 1 दूसरे सिरे पर फाइबर 8 से जुड़ता है, फाइबर 2 से फाइबर 7 तक, और इसी तरह - यह एक "कुंजी{7}ऊपर से कुंजी-नीचे" फ्लिप है। 40G QSFP+ ट्रांसीवर को चार डुप्लेक्स SC पोर्ट से कनेक्ट करने के लिए आपको इसकी आवश्यकता होती है। टाइप ए पोलरिटी स्ट्रेट-थ्रू (फाइबर 1 से फाइबर 1) है, जो ब्रेकआउट अनुप्रयोगों के लिए कम आम है। टाइप सी में क्रॉसिंग जोड़े शामिल हैं, जिन्हें आप विशिष्ट कैसेट कॉन्फ़िगरेशन के साथ उपयोग करेंगे। निचली पंक्ति: जब तक आपका नेटवर्क डिज़ाइन अन्यथा निर्दिष्ट नहीं करता है, QSFP अनुप्रयोगों के लिए टाइप बी चुनें। यदि आप हमें अपना नेटवर्क आरेख भेजते हैं तो हम आपको सटीक कॉन्फ़िगरेशन के बारे में बता सकते हैं।

उ: त्वरित पहचान और मिश्रण को रोकने के लिए कलर कोडिंग आपका मित्र है। यहाँ मानक है: एक्वा जैकेट=OM3 मल्टीमोड (10G रेटेड), मैजेंटा/वायलेट=OM4 मल्टीमोड (40/100G रेटेड), पीला=OS2 सिंगलमोड। एमटीपी/एमपीओ हाउसिंग भी इसका अनुसरण करती है - आपको सिंगलमोड पर यूपीसी पॉलिश के लिए नीली हाउसिंग और एपीसी पॉलिश के लिए हरी हाउसिंग दिखाई देगी। कुछ निर्माता अपनी विविधताएँ जोड़ते हैं, लेकिन वे उद्योग मानक हैं। क्या यह कार्यात्मक रूप से मायने रखता है? वास्तव में नहीं - एक पीली केबल तभी तक ठीक काम करेगी जब तक अंदर का फाइबर सही प्रकार का हो। लेकिन क्रियात्मक रूप से, यह बहुत मायने रखता है। कलर कोडिंग तकनीशियनों को तुरंत यह जानने में मदद करती है कि वे किसके साथ काम कर रहे हैं, इंस्टॉलेशन त्रुटियों को कम करता है, और समस्या निवारण को तेज़ बनाता है। साथ ही, जब आप केवल केबल के रंगों पर नज़र डाल सकते हैं तो नेटवर्क ऑडिट और दस्तावेज़ीकरण बहुत आसान हो जाता है।
