ओडीएफ क्या है? ऑप्टिकल वितरण फ़्रेम की व्याख्या

एक ऑप्टिकल वितरण फ्रेम, जिसे आमतौर पर ओडीएफ के रूप में छोटा किया जाता है और कभी-कभी इसे फाइबर ऑप्टिक वितरण फ्रेम भी कहा जाता है, वह संरचित बिंदु है जहां फाइबर ऑप्टिक केबलों को समाप्त, जोड़ा, पैच और संरक्षित किया जाता है। आपको दूरसंचार कक्षों, एफटीटीएच नेटवर्क, डेटा केंद्रों, उद्यम भवनों और औद्योगिक संचार प्रणालियों में ओडीएफ मिलेंगे। यह मार्गदर्शिका उन इंजीनियरों के दृष्टिकोण से लिखी गई है जो ऑप्टिकल वितरण नेटवर्क (ओडीएन) और फाइबर एक्सेस परियोजनाओं का समर्थन करते हैं, इसलिए लक्ष्य न केवल मौजूद ओडीएफ प्रकारों को सूचीबद्ध करना है, बल्कि आपके फाइबर गिनती, इंस्टॉलेशन स्पेस, कनेक्टर प्रारूप, स्प्लिस आवश्यकताओं और दीर्घकालिक विस्तार योजना के लिए एक फ्रेम से मिलान करने में आपकी सहायता करना है।

जब खरीदार विकल्पों की तुलना करते हैं, तो व्यावहारिक प्रश्न शायद ही कभी होता है "किस प्रकार उपलब्ध हैं?" आमतौर पर यह होता है कि "कौन सा ओडीएफ प्रकार वास्तव में मेरी साइट पर फिट बैठता है, और ऑर्डर देने से पहले मुझे आपूर्तिकर्ता से क्या पुष्टि करने की आवश्यकता है?" नीचे दिए गए अनुभाग दोनों का उत्तर देते हैं, और लेख एक चयन मार्गदर्शिका, एक विनिर्देश चेकलिस्ट, कार्यित कॉन्फ़िगरेशन उदाहरण और एक FAQ के साथ समाप्त होता है।

एक क्या हैऑप्टिकल वितरण फ़्रेम(ओडीएफ)?

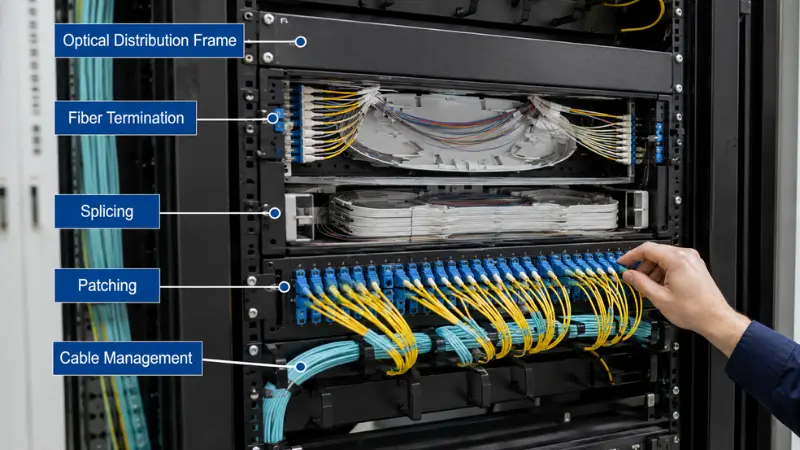

एक ऑप्टिकल वितरण फ्रेम एक फाइबर प्रबंधन संलग्नक है जिसका उपयोग ऑप्टिकल फाइबर को समाप्त करने, जोड़ने, पैच करने, सुरक्षा करने और व्यवस्थित करने के लिए किया जाता है। इनकमिंग केबल आउटगोइंग फाइबर, पिगटेल, पैच कॉर्ड या स्प्लिटर जैसे निष्क्रिय घटकों से जुड़े होते हैं, और प्रत्येक कनेक्शन को एक बॉक्स के अंदर ढीला छोड़ने के बजाय रखरखाव के लिए लेबल, संरक्षित और सुलभ रखा जाता है।

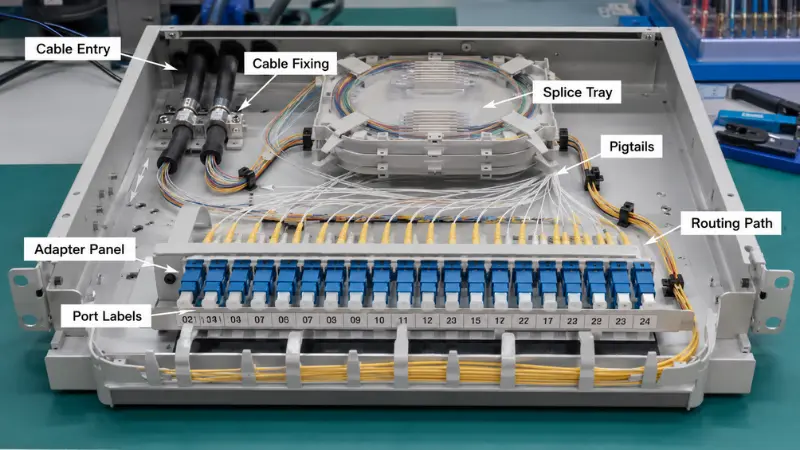

दैनिक संचालन में, एक अच्छी तरह से डिज़ाइन किया गया ओडीएफ फाइबर समाप्ति, फ़्यूज़न स्प्लिस सुरक्षा, पैच कॉर्ड रूटिंग, केबल स्लैक स्टोरेज, कनेक्टर सुरक्षा और नेटवर्क परीक्षण या पुन: कॉन्फ़िगरेशन का समर्थन करता है। इसका कारण कॉस्मेटिक के बजाय ठोस है: जब काम के घंटों के बाहर कोई खराबी दिखाई देती है, तो स्पष्ट पोर्ट नंबरिंग और सुलभ स्प्लिस ट्रे वाला एक फ्रेम एक तकनीशियन को मिनटों में लिंक को अलग करने और मरम्मत करने देता है, जबकि एक भीड़भाड़ वाला, बिना लेबल वाला फ्रेम उसी काम को हाथ से फाइबर का पता लगाने के घंटों में बदल देता है। समान समाप्ति और सुरक्षा कार्यों में से कई कॉम्पैक्ट में भी दिखाई देते हैंफाइबर ऑप्टिक टर्मिनल और वितरण बक्सेग्राहक के करीब उपयोग किया जाता है, यही कारण है कि दो उत्पाद परिवारों को भ्रमित करना आसान है। हम उस अंतर पर बाद में लौटते हैं।

ऑप्टिकल वितरण फ़्रेम के मुख्य प्रकार

ओडीएफ को माउंटिंग विधि, इंस्टॉलेशन वातावरण, क्षमता, आंतरिक संरचना और अनुप्रयोग के आधार पर समूहीकृत किया जा सकता है। सबसे आम श्रेणियां हैं रैक माउंट, वॉल माउंट, आउटडोर, डीआईएन रेल, पीएलसी स्प्लिटर और उच्च घनत्व मॉड्यूलर फ्रेम। नीचे दिए गए प्रत्येक अनुभाग में बताया गया है कि प्रकार क्या है, यह कहाँ फिट बैठता है, और एक व्यावहारिक विवरण जिसे अक्सर चयन के दौरान अनदेखा कर दिया जाता है।

रैक माउंट ओडीएफ

एक रैक माउंट ओडीएफ एक मानक 19 - इंच उपकरण रैक में स्थापित होता है और टेलीकॉम रूम, डेटा सेंटर, केंद्रीय कार्यालय, सर्वर रूम और एंटरप्राइज बैकबोन केबलिंग का वर्कहॉर्स है। यह आम तौर पर 1यू, 2यू, 3यू या 4यू ऊंचाई में पेश किया जाता है, और यह इसके साथ स्विच, राउटर और पैच पैनल के साथ सफाई से एकीकृत होता है। एक मोटे मार्गदर्शक के रूप में, एक 1U इकाई अक्सर 24 फ़ाइबर तक ले जाती है, एक 2U इकाई लगभग 48 से 96 फ़ाइबर, और 3U से 4U इकाई 96 से 144 फ़ाइबर या अधिक तक ले जाती है। ये आंकड़े एडाप्टर प्रारूप के साथ महत्वपूर्ण रूप से बदलते हैं, इसलिए उच्च-घनत्व एलसी या एमपीओ पैनल का उपयोग करने वाला एक फ्रेम एससी का उपयोग करने वाले की तुलना में प्रति यू कहीं अधिक फाइबर फिट करेगा।

वह विवरण जो दीर्घकालिक प्रयोज्यता तय करता है वह एक निश्चित और एक स्लाइडिंग दराज डिजाइन के बीच चयन है। एक निश्चित फ्रेम सरल, अधिक स्थिर और कम लागत वाला होता है, जो स्थिर बैकबोन लिंक के लिए उपयुक्त होता है जो शायद ही कभी बदलते हैं। एक स्लाइडिंग दराज ट्रे को स्प्लिसिंग और निरीक्षण के लिए आगे की ओर खींचने देती है, जो किसी भी फ्रेम पर बेहतर विकल्प है जिसमें बार-बार चाल, जोड़ और बदलाव देखने को मिलेंगे। स्लाइडिंग प्रकार निर्दिष्ट करने से पहले, पुष्टि करें कि दराज को पूरी तरह से विस्तारित करने के लिए रैक के सामने पर्याप्त जगह है, क्योंकि एक उच्च घनत्व वाला फ्रेम जिसे एक तंग गलियारे में नहीं खोला जा सकता है, उसे बनाए रखना मुश्किल है।

वॉल माउंट ओडीएफ

एक दीवार माउंट ओडीएफ किसी रैक के अंदर बैठने के बजाय सीधे दीवार से जुड़ता है, इसलिए यह प्राकृतिक विकल्प है जहां कोई रैक मौजूद नहीं है या जहां जगह तंग है: छोटे दूरसंचार कमरे, कार्यालय भवन, अपार्टमेंट बेसमेंट, फर्श वितरण बिंदु और एफटीटीएच भवन प्रविष्टियां। यह आमतौर पर कॉम्पैक्ट, लॉक करने योग्य होता है और 12, 24 या 48 कोर जैसे मध्यम फाइबर गणना के लिए उपयुक्त होता है।

दीवार माउंट इकाई का चयन करते समय, केबल प्रवेश दिशा पहले दिखाई देने वाली दिशा से अधिक मायने रखती है। एक संकीर्ण राइजर या शाफ्ट में लगे फ्रेम को अक्सर पीछे की प्रविष्टि के बजाय नीचे या साइड प्रविष्टि की आवश्यकता होती है, क्योंकि तेज मोड़ के बिना केबल को रूट करने के लिए बॉक्स के पीछे कोई जगह नहीं होती है। ऑर्डर करने से पहले प्रवेश दिशा, आंतरिक स्प्लिस ट्रे क्षमता, एडाप्टर पैनल लेआउट और फाइबर कॉइलिंग के लिए उपलब्ध स्थान की पुष्टि करें, न कि बॉक्स के पहले से ही दीवार पर होने के बाद।

आउटडोर ओडीएफ

एक आउटडोर ओडीएफ एफटीटीएच एक्सेस प्वाइंट, आउटडोर टेलीकॉम कैबिनेट, पोल माउंटेड वितरण, ग्रामीण ब्रॉडबैंड और औद्योगिक साइटों जैसे खुले या अर्ध-उजागर स्थानों में फाइबर को समाप्त और वितरित करता है। एक इनडोर फ्रेम के विपरीत, एक बाहरी इकाई अपने पर्यावरणीय सीलिंग पर जीवित रहती है या मर जाती है, इसलिए पोर्ट गिनती केवल विनिर्देश का आधा है।

जिस आंकड़े पर ध्यान दिया जाना चाहिए वह अंतरराष्ट्रीय मानक में परिभाषित प्रवेश सुरक्षा रेटिंग हैआईईसी 60529 (आईपी कोड). व्यावहारिक रूप से, IP54 का अर्थ धूल से सुरक्षित और पानी के छींटों से प्रतिरोधी है, जो एक आश्रय या कैबिनेट में स्थापित स्थिति के लिए उपयुक्त हो सकता है; आईपी65 का अर्थ है धूल से सुरक्षित और कम दबाव वाले पानी के जेट से सुरक्षित, जो पूरी तरह से मौसम के संपर्क में आने वाले फ्रेम के लिए अधिक यथार्थवादी न्यूनतम है; और IP66 से IP68 मजबूत जेट या अस्थायी विसर्जन जोड़ते हैं। ध्यान दें कि उच्च विसर्जन रेटिंग स्वचालित रूप से जेट प्रतिरोध का संकेत नहीं देती है, क्योंकि दोनों अलग-अलग परीक्षण हैं, इसलिए एक साइट जो बारिश और खड़े पानी दोनों को देखती है, उसे दोहरी रेटिंग की आवश्यकता हो सकती है। आईपी ​​आंकड़े के साथ-साथ, यूवी प्रतिरोध, केबल ग्रंथि डिजाइन, आवास के संक्षारण प्रतिरोध, लॉकिंग विधि और संक्षेपण को कैसे प्रबंधित किया जाता है, इसकी जांच करें। खराब तरीके से सील किया गया बाहरी फ्रेम स्थापना के वर्षों बाद नमी से संबंधित दोषों के सबसे आम कारणों में से एक है।

दीन रेल ओडीएफ

डीआईएन रेल ओडीएफ एक कॉम्पैक्ट इकाई है जो विद्युत कैबिनेट या औद्योगिक नियंत्रण बाड़े के अंदर डीआईएन रेल पर चिपक जाती है, और इसे स्वचालन प्रणाली, बिजली संचार, स्मार्ट ग्रिड उपकरण, परिवहन नियंत्रण कैबिनेट और फैक्ट्री नेटवर्क में कम फाइबर गिनती के लिए बनाया गया है। इसका मूल्य एकीकरण है: यह एक अलग रैक की मांग किए बिना विद्युत तारों के समान पैनल में फाइबर समाप्ति और सुरक्षा लाता है।

औद्योगिक कार्यों के लिए, फाइबर की गिनती से लेकर यांत्रिक वातावरण तक पर ध्यान दें। कंपन, उपलब्ध कैबिनेट गहराई, ग्राउंडिंग आवश्यकताएं और केबल तनाव राहत सभी प्रभावित करते हैं कि फ्रेम विश्वसनीय रहेगा या नहीं, और फाइबर रूटिंग की व्यवस्था की जानी चाहिए ताकि एक तकनीशियन आस-पास के पावर कंडक्टरों को परेशान किए बिना कनेक्टर्स तक पहुंच सके।

पीएलसी स्प्लिटर ओडीएफ

एक पीएलसी स्प्लिटर ओडीएफ में फ्रेम के अंदर निष्क्रिय ऑप्टिकल स्प्लिटर होते हैं ताकि एक फीडर फाइबर को कई सब्सक्राइबर फाइबर में विभाजित किया जा सके, जो इसे संदर्भों में मानकीकृत एफटीटीएच, जीपीओएन और ईपीओएन एक्सेस नेटवर्क का मुख्य बिल्डिंग ब्लॉक बनाता है।आईटीयू-टी जी.984 जीपीओएन सिफ़ारिशें. एक एकल फ्रेम समाप्ति, स्प्लिटर इंस्टॉलेशन, पैचिंग और केबल प्रबंधन को जोड़ सकता है, जो निष्क्रिय ऑप्टिकल नेटवर्क परिनियोजन को व्यवस्थित रखता है। विशिष्ट कॉन्फ़िगरेशन 1×8 से 1×32 या 1×64 तक चलता है, और सही अनुपात परियोजना के लिंक बजट और ग्राहक घनत्व पर निर्भर करता है।

दो इंजीनियरिंग बिंदु योजना बनाने लायक हैं। सबसे पहले, विभाजन अनुपात पोर्ट लेआउट और रखरखाव स्थान को संचालित करता है, क्योंकि 1×32 स्प्लिटर 1×8 की तुलना में कहीं अधिक आउटपुट एडेप्टर को फ़ीड करता है, और उन आउटपुट को बिना भीड़ के पैच और लेबल करने के लिए जगह की आवश्यकता होती है। यह एक नोड पर केंद्रीकृत विभाजन और पूरे नेटवर्क में वितरित विभाजन के बीच शीघ्र निर्णय लेने में भी मदद करता है, इस अवलोकन में एक ट्रेड{6}ऑफ को अच्छी तरह से समझाया गया हैऑप्टिकल विभाजक प्रकार. दूसरा, PON परिनियोजन लगभग हमेशा कोणीय -पॉलिश (APC) कनेक्टर का उपयोग करते हैं। इसका कारण वापसी हानि है: एक साझा निष्क्रिय पेड़ में प्रतिबिंब शाखा के प्रत्येक ग्राहक के लिए सिग्नल की गुणवत्ता को कम कर देते हैं, और एपीसी अंत चेहरे उन प्रतिबिंबों को फ्लैट {{3}पॉलिश किए गए लोगों की तुलना में कहीं बेहतर ढंग से दबा देते हैं। ऑर्डर देने से पहले स्प्लिटर अनुपात, कनेक्टर पॉलिश, इनपुट और आउटपुट लेआउट, उपलब्ध स्प्लिस ट्रे स्पेस और लेबलिंग योजना की पुष्टि करें और ब्राउज़ करेंपीएलसी विभाजकआपके डिज़ाइन की आवश्यकता के सटीक अनुपात से मेल खाने के विकल्प।

उच्च-घनत्व मॉड्यूलर ओडीएफ

उच्च घनत्व मॉड्यूलर ओडीएफ को सीमित रैक या फर्श स्थान में बड़ी फाइबर गिनती के लिए डिज़ाइन किया गया है, और यह डेटा केंद्रों, केंद्रीय कार्यालयों, वाहक रीढ़, बड़े परिसरों और एकत्रीकरण बिंदुओं के लिए मानक विकल्प है जिन्हें बढ़ने के लिए जगह की आवश्यकता होती है। एकल स्थिर पैनल के बजाय, ये सिस्टम मॉड्यूलर एडाप्टर पैनल, हटाने योग्य कैसेट, एकाधिक स्प्लिस ट्रे और इंजीनियर रूटिंग पथ का उपयोग करते हैं, और वे आमतौर पर एलसी या एमपीओ/एमटीपी इंटरफेस का समर्थन करते हैं।

यहां जिस गलती से बचना चाहिए वह है पूरी तरह से अधिकतम पोर्ट गिनती पर चयन करना। बहुत अधिक घनत्व पर, पैच कॉर्ड आपस में भीड़ जाते हैं, सामने की पहुंच की जगह तंग हो जाती है, और अधिक भरा हुआ फ्रेम रखरखाव के दौरान गलत पोर्ट के आकस्मिक वियोग को आमंत्रित करता है। इसमें शामिल एलसी{{4}बनाम{{5}सरणी विकल्प सहित उच्च-घनत्व कार्य के लिए निर्णायक प्रश्नएलसी बनाम एमटीपी/एमपीओ के लिए व्यावहारिक मार्गदर्शिका, क्या तकनीशियन अभी भी बंदरगाहों तक पहुंच सकते हैं, पैच कॉर्ड का प्रबंधन कर सकते हैं और फ्रेम पूरी तरह से लोड होने के बाद मोड़ त्रिज्या को संरक्षित कर सकते हैं।

ओडीएफ प्रकार तुलना तालिका

क्षमता श्रेणियाँ केवल विशिष्ट मान हैं और उत्पाद डिज़ाइन, एडाप्टर प्रारूप और आपूर्तिकर्ता कॉन्फ़िगरेशन के अनुसार भिन्न होती हैं। हमेशा डेटाशीट के विरुद्ध सटीक फाइबर गिनती और पैनल विकल्पों की पुष्टि करें।

त्वरित ओडीएफ चयन मार्गदर्शिका

यदि आपको केवल सही श्रेणी की ओर तेजी से आगे बढ़ने की आवश्यकता है, तो नीचे दी गई तालिका सामान्य परियोजना स्थितियों को एक उपयुक्त प्रारंभिक बिंदु पर मैप करती है। इसे एक शॉर्टलिस्ट के रूप में मानें, फिर नीचे दी गई चेकलिस्ट का उपयोग करके विवरण सत्यापित करें।

अपने प्रोजेक्ट के लिए सही ओडीएफ कैसे चुनें?

ओडीएफ चुनने का मतलब केवल पर्याप्त पोर्ट वाला बॉक्स चुनना नहीं है। एक फ़्रेम को पूरे डिज़ाइन में फिट होना चाहिए, इसलिए खरीदारी से पहले नीचे दिए गए सभी कारकों की पुष्टि की जानी चाहिए।

फाइबर गणना और भविष्य का विस्तार

उन रेशों की संख्या से शुरू करें जिन्हें आपको आज समाप्त करना, जोड़ना या पैच करना है, फिर एक रिजर्व जोड़ें। आज के 24 फ़ाइबरों के आकार का एक फ़्रेम तब कोई जगह नहीं छोड़ता जब साइट 48 फ़ाइबर तक बढ़ जाती है, और बाद में रेट्रोफ़िटिंग क्षमता आमतौर पर इसे खरीदने की तुलना में अधिक खर्च होती है। व्यवहार में, कई परियोजनाएं भविष्य के लिंक, बैकअप फाइबर और अपग्रेड के लिए 20 से 50 प्रतिशत अतिरिक्त क्षमता आरक्षित रखती हैं। पूछें कि कितने फाइबर आते हैं, कितने बाहर जाते हैं, क्या अधिक उपयोगकर्ता या भवन जोड़े जाएंगे, और क्या स्प्लिस ट्रे और एडाप्टर क्षमता उस वृद्धि को अवशोषित कर सकती है।

स्थापना स्थान

स्थान काफी हद तक प्रकार निर्धारित करता है। मौजूदा 19 इंच का रैक एक रैक माउंट फ्रेम की ओर इशारा करता है; केवल दीवार की जगह वाली साइट दीवार पर लगे फ्रेम की ओर इशारा करती है; एक औद्योगिक कैबिनेट के अंदर चलने वाला फाइबर एक डीआईएन रेल फ्रेम की ओर इशारा करता है; और बारिश, धूल या तापमान में उतार-चढ़ाव के संपर्क में आने वाली स्थापना बाहरी के पक्ष में एक मानक इनडोर इकाई को अस्वीकार कर देती है। किसी मॉडल पर निर्णय लेने से पहले रैक की गहराई या दराज की निकासी सहित वास्तविक उपलब्ध स्थान को मापें।

इनडोर बनाम आउटडोर वातावरण

इनडोर और आउटडोर फ़्रेम विनिमेय नहीं हैं। इनडोर इकाइयाँ उपकरण कक्ष, कार्यालय और दूरसंचार कोठरी जैसे संरक्षित स्थानों के लिए उपयुक्त हैं, जहाँ सीलिंग प्राथमिकता नहीं है। बाहरी इकाइयों को नमी, धूल, जंग और यूवी के खिलाफ रक्षात्मक सुरक्षा की आवश्यकता होती है, यही कारण है कि आईपी रेटिंग, आवास सामग्री, दरवाजा सीलिंग, ग्रंथि डिजाइन, लॉकिंग संरचना और तापमान सीमा सभी विनिर्देश पर निर्भर करती है। इस गाइड में केबल प्रकार और रूटिंग सहित इनडोर और आउटडोर हैंडलिंग के बीच अंतर को शामिल किया गया हैइनडोर और आउटडोर फाइबर केबल स्थापना. इनडोर फ़्रेम का उपयोग बाहर करना विश्वसनीयता में कमी का एक लगातार और टाला जा सकने वाला कारण है।

कनेक्टर और एडाप्टर प्रकार

ओडीएफ को एससी, एलसी, एफसी या एसटी एडाप्टर के साथ कॉन्फ़िगर किया जा सकता है, और सही विकल्प मौजूदा पैच कॉर्ड, पिगटेल और सक्रिय उपकरण इंटरफेस का अनुसरण करता है। एक सामान्य पैटर्न के रूप में,एससी कनेक्टर्सदूरसंचार और एफटीटीएच में व्यापक हैं,एलसी कनेक्टर्सउच्च घनत्व डेटा सेंटर और उद्यम कार्य पर हावी है, एफसी कुछ दूरसंचार और इंस्ट्रूमेंटेशन में दिखाई देता है, और एसटी विरासत नेटवर्क में जीवित रहता है। मिलान के विरुद्ध प्रारूप की पुष्टि करेंफाइबर ऑप्टिक एडेप्टरआप उपयोग करने का इरादा रखते हैं.

पोलिश प्रकार समान ध्यान देने योग्य है। यूपीसी (फ्लैट, थोड़ा गुंबददार) अंत चेहरे आम तौर पर लगभग 50 डीबी का रिटर्न लॉस प्रदान करते हैं, जबकि एपीसी (कोण 8 {{5 }}डिग्री) अंत चेहरे फाइबर को वापस नीचे करने के बजाय क्लैडिंग में आवारा प्रकाश को प्रतिबिंबित करके लगभग 65 डीबी तक पहुंचते हैं, यही कारण है कि एपीसी पीओएन और आरएफ वीडियो अनुप्रयोगों में मानक है। दोनों को एक-दूसरे से जोड़ा नहीं जाना चाहिए: एपीसी से यूपीसी कनेक्शन उच्च प्रविष्टि हानि का कारण बनता है और फ़ेरूल अंत चेहरों को शारीरिक रूप से नुकसान पहुंचा सकता है। यदि आप विकल्पों पर विचार कर रहे हैं, तो यह स्पष्टीकरणपीसी, यूपीसी और एपीसी पॉलिश प्रकारअंतरों को विस्तार से शामिल करता है।

स्प्लिस ट्रे क्षमता

यदि फ़्रेम का उपयोग फ़्यूज़न स्प्लिसिंग के लिए किया जाएगा, तो आंतरिक ट्रे की क्षमता को केवल एडाप्टर गिनती से नहीं, बल्कि फाइबर गिनती से मेल खाना चाहिए। एक आम और निराशाजनक गलती एक ऐसा फ्रेम खरीदना है जिसमें बहुत सारे एडाप्टर पोर्ट हों लेकिन बहुत कम ट्रे हों। एक नियोजन नियम के रूप में, एक स्प्लिस ट्रे में आम तौर पर 12 या 24 संरक्षित स्प्लिसेस होते हैं, इसलिए 24{7}}फाइबर जॉब के लिए लगभग एक से दो ट्रे की आवश्यकता होती है, 48{8}}फाइबर जॉब के लिए दो से चार ट्रे की आवश्यकता होती है, और इसी तरह। जब ट्रे कम हो जाती हैं, तो लक्षण अनुमानित होते हैं: हीट-सिकुड़ स्लीव्स में बैठने के लिए जगह नहीं होती है, फाइबर को उनके न्यूनतम मोड़ त्रिज्या के भीतर कुंडलित नहीं किया जा सकता है, रखरखाव का मतलब मौजूदा स्प्लिसेस को फिर से परेशान करना है, और भविष्य का विस्तार अजीब हो जाता है। द्वारा संक्षेपित प्रथाओं के अनुसारफाइबर ऑप्टिक एसोसिएशन, छोटे परिसर केबलों को आम तौर पर स्थापना के बाद लगभग 25 मिमी के मोड़ त्रिज्या की आवश्यकता होती है, और एक फ्रेम जो उस त्रिज्या को धारण नहीं कर सकता है वह चुपचाप सम्मिलन हानि को बढ़ा देगा। ट्रे गिनती, स्लीव स्टोरेज और रूटिंग पथ की एक साथ योजना बनाएं और अपनी समीक्षा करेंफाइबर पिगटेलफ्रेम के साथ-साथ ताकि समाप्ति और ट्रे संगत हों। यदि आप अभी भी स्प्लिसिंग और फ़ील्ड {{1}स्थापित कनेक्टर्स के बीच निर्णय ले रहे हैं, तो यह तुलनाफ्यूजन स्प्लिसिंगएक उपयोगी संदर्भ है.

केबल प्रविष्टि और रखरखाव पहुंच

केबल प्रवेश दिशा एक वास्तविक बाधा है, विवरण नहीं। फ़्रेम पीछे, किनारे, ऊपर या नीचे प्रवेश का समर्थन करते हैं, और साइट लेआउट के साथ बेमेल तेज मोड़ या गड़बड़ रूटिंग को मजबूर करता है। रखरखाव पहुंच उसी तर्क का पालन करती है: बार-बार बदले जाने वाले नेटवर्क के लिए एक स्लाइडिंग ड्रॉअर या फ्रंट एक्सेस डिज़ाइन में काम करना आसान होता है, जबकि कुछ बदलावों के साथ स्थिर लिंक के लिए एक निश्चित संरचना स्वीकार्य होती है। एक फ़्रेम जो कागज़ पर कॉम्पैक्ट दिखता है, केबल लगने के बाद उसकी सेवा करना कठिन हो सकता है।

लेबलिंग और केबल प्रबंधन

स्पष्ट लेबलिंग से दोषों और उन्नयन के दौरान समय की बचत होती है, और बड़े फ़्रेमों में खराब लेबलिंग के कारण गलत कनेक्शन, लंबे समय तक दोष अलगाव और परिहार्य आउटेज होता है। एक अच्छा फ्रेम अलग-अलग पोर्ट नंबरिंग, समर्पित लेबल स्पेस, पैच कॉर्ड रूटिंग रिंग, टाई पॉइंट, एक सुस्त भंडारण क्षेत्र और आने वाली केबल और पैच कॉर्ड के बीच अलगाव की अनुमति देता है। अपनी रूटिंग बनाए रखेंजिदने की डोरियाँबाद में विचार के रूप में जोड़े जाने के बजाय शुरू से ही योजना बनाई गई।

कोटेशन का अनुरोध करने से पहले ओडीएफ विशिष्टता चेकलिस्ट

आपूर्तिकर्ता से संपर्क करने से पहले इन विवरणों को तैयार करने से आगे-पीछे का समय छोटा हो जाता है और गलत कॉन्फ़िगरेशन प्राप्त होने का जोखिम कम हो जाता है।

• अब समाप्त होने वाले कुल फाइबर, साथ ही भविष्य की वृद्धि के लिए आरक्षित प्रतिशत।
• इनडोर या आउटडोर इंस्टॉलेशन, और आउटडोर के लिए, लक्ष्य आईपी रेटिंग।
• माउंटिंग विधि: 19-इंच रैक यू-ऊंचाई, दीवार, पोल, डीआईएन रेल या कैबिनेट।
• कनेक्टर और एडाप्टर प्रारूप (एससी, एलसी, एफसी या एसटी) और पॉलिश (यूपीसी या एपीसी)।
• बेनी और पैच कॉर्ड प्रकार, लंबाई और मात्रा।
• स्प्लिस ट्रे की संख्या और प्रति ट्रे आवश्यक क्षमता।
• पीओएन परियोजनाओं के लिए स्प्लिटर अनुपात और विभाजन स्थिति।
• केबल प्रवेश दिशा और केबल बाहरी व्यास या ग्रंथि आकार।
• लेबलिंग और पोर्ट-नंबरिंग योजना।
• स्थिर या स्लाइडिंग संरचना, और आवश्यक पहुंच पक्ष।

उदाहरण ओडीएफ कॉन्फ़िगरेशन

तीन अज्ञात परिदृश्य दिखाते हैं कि उपरोक्त कारक व्यवहार में कैसे संयोजित होते हैं।

छोटा एफटीटीएच भवन वितरण बिंदु

राइजर के अंदर एससी/एपीसी पिगटेल वाले 24 फाइबर के लिए, दो स्प्लिस ट्रे और नीचे या साइड केबल प्रविष्टि के साथ एक कॉम्पैक्ट दीवार माउंट ओडीएफ आमतौर पर पर्याप्त होता है। कुछ अतिरिक्त बंदरगाहों को आरक्षित करने से भवन में दूसरा फ्रेम जोड़े बिना अतिरिक्त इकाइयों के लिए जगह बच जाती है।

डेटा सेंटर एकत्रीकरण

एक व्यस्त गलियारे में एलसी पर 96 फाइबर के लिए, एक 2यू उच्च - घनत्व वाला स्लाइडिंग रैक माउंट ओडीएफ सामने पहुंच और दोहरी केबल प्रविष्टि के साथ पैचिंग को प्रबंधनीय रखता है और भारी पैच {{3} कॉर्ड लोड के तहत मोड़ त्रिज्या की रक्षा करता है। स्लाइडिंग ड्रॉअर यहां मायने रखता है क्योंकि परिवर्तन अक्सर होते रहते हैं।

एक पोल पर ग्रामीण एफटीटीएच पहुंच

कई उपभोक्ताओं के लिए फीडर स्प्लिट के लिए, एक आउटडोर स्प्लिटर डिस्ट्रीब्यूशन फ्रेम IP65 या उच्चतर रेटेड, के साथ फिट किया गया है1×32 स्प्लिटरऔर एससी/एपीसी कनेक्टर, एक ही बाड़े में विभाजन और पर्यावरणीय जोखिम दोनों को संभालते हैं।

आवेदन द्वारा ओडीएफ चयन

एफटीटीएच और पीओएन एक्सेस नेटवर्क

एफटीटीएच कार्य में घर के अंदर दीवार पर लगे फ्रेम, खुले पहुंच बिंदुओं पर बाहरी फ्रेम और जहां भी निष्क्रिय विभाजन की आवश्यकता होती है, वहां पीएलसी स्प्लिटर फ्रेम का उपयोग किया जाता है। एक बेसमेंट, टेलीकॉम रूम या फर्श वितरण बिंदु पर आमतौर पर एक दीवार माउंट इकाई की आवश्यकता होती है; एक बाहरी स्थान के लिए आउटडोर रेटेड की आवश्यकता होती है; और एक स्प्लिटिंग नोड एक स्प्लिटर फ्रेम की मांग करता है जो स्प्लिटर को समाप्ति के साथ एकीकृत करता है। एक निष्क्रिय निर्माण के लिए क्या आवश्यक है, इसके व्यापक दृष्टिकोण के लिए, यहएफटीटीएच निष्क्रिय घटकखरीद गाइड एक सहायक साथी है।

डेटा केंद्र और दूरसंचार कक्ष

ये वातावरण रैक माउंट और उच्च घनत्व मॉड्यूलर फ्रेम का समर्थन करते हैं, और वे आम तौर पर उच्च फाइबर गणना, एलसी उच्च घनत्व एडाप्टर, स्वच्छ पैच कॉर्ड रूटिंग, विश्वसनीय लेबलिंग और विस्तार के लिए कमरे की मांग करते हैं। घने रैक में, केबल प्रबंधन कच्चे बंदरगाह घनत्व जितना वजन रखता है।

उद्यम भवन और कैम्पस नेटवर्क

यहां सही फ्रेम बैकबोन डिज़ाइन पर निर्भर करता है। एक मुख्य उपकरण कक्ष अक्सर रैक माउंट फ्रेम का उपयोग करता है, जबकि फर्श वितरण बिंदु दीवार माउंट फ्रेम का उपयोग करते हैं। बहु-इमारतों के परिसर में, ओडीएफ रीढ़ की हड्डी के तंतुओं को समाप्त करते हैं और इमारतों, स्विचों और उपकरण कक्षों के बीच एक साफ पैचिंग बिंदु प्रदान करते हैं।

औद्योगिक और नियंत्रण कैबिनेट नेटवर्क

औद्योगिक नेटवर्क डीआईएन रेल फ्रेम या कॉम्पैक्ट वॉल माउंट इकाइयों पर निर्भर हैं। फ्रेम को नियंत्रण कैबिनेट में फिट करना होगा, फाइबर को यांत्रिक तनाव से बचाना होगा और तकनीशियनों को कंपन, धूल, कैबिनेट तापमान और तनाव से राहत के साथ बिजली के तारों को छुए बिना कनेक्टर्स तक पहुंचने देना होगा।

ओडीएफ बनाम फाइबर पैच पैनल बनाम फाइबर वितरण बॉक्स

खरीदार अक्सर इन तीनों को भ्रमित करते हैं क्योंकि ये सभी फाइबर कनेक्शन का प्रबंधन करते हैं, फिर भी ये एक ही चीज़ नहीं हैं। एक ओडीएफ आमतौर पर सबसे पूर्ण इकाई होती है, जिसमें एडॉप्टर पैनल, स्प्लिस ट्रे, केबल रूटिंग, स्लैक स्टोरेज और सुरक्षा शामिल होती है। एक फाइबर पैच पैनल एक रैक के अंदर कनेक्टराइज्ड पैचिंग पर अधिक केंद्रित होता है, हालांकि कुछ में स्प्लिस ट्रे शामिल होते हैं। एक फाइबर वितरण बॉक्स आम तौर पर छोटा होता है और एफटीटीएच भवनों, फर्श बिंदुओं या बाहरी पहुंच स्थानों में अंतिम उपयोगकर्ताओं के करीब बैठता है।

निर्णय लेने का एक संक्षिप्त तरीका: जब आपको एक साथ संरचित समाप्ति, स्प्लिसिंग, पैचिंग और प्रबंधन की आवश्यकता हो तो ओडीएफ का उपयोग करें; जब आपको मुख्य रूप से सक्रिय उपकरण के पास रैक आधारित पैचिंग की आवश्यकता हो तो पैच पैनल का उपयोग करें; और जब आपको उपयोगकर्ताओं के निकट कॉम्पैक्ट वितरण की आवश्यकता हो तो वितरण बॉक्स का उपयोग करें। चूंकि नामकरण आपूर्तिकर्ताओं और बाजारों के बीच भिन्न होता है, इसलिए डेटाशीट पर लेबल के बजाय वास्तविक संरचना, क्षमता और कार्य का मूल्यांकन करें। इस पर गहराई से नजर डालेंओडीएफ और फाइबर पैच पैनल के बीच अंतरयदि सीमा अभी भी धुंधली लगती है तो पढ़ने लायक है।

ओडीएफ का चयन करते समय सामान्य गलतियाँ

केवल पोर्ट काउंट द्वारा चयन

पोर्ट संख्या मायने रखती है, लेकिन यह अपने आप में पर्याप्त नहीं है। ब्याह क्षमता, केबल प्रविष्टि, एडाप्टर प्रारूप, रखरखाव स्थान और विस्तार हेडरूम सभी तय करते हैं कि फ्रेम वास्तव में साइट पर काम करेगा या नहीं।

भविष्य के विस्तार की अनदेखी

बिना किसी अतिरिक्त क्षमता वाला कम लागत वाला फ़्रेम नेटवर्क बढ़ने के साथ ही महंगा हो जाता है। अंतिम चयन से पहले फाइबर विकास की योजना बनाएं, न कि बाद में।

इनडोर ओडीएफ आउटडोर का उपयोग करना

इनडोर फ़्रेम बारिश, धूल और निरंतर बाहरी जोखिम के लिए नहीं बनाए गए हैं। बाहरी प्रतिष्ठानों को उपयुक्त आईपी रेटिंग और ग्रंथि डिजाइन के साथ उचित रूप से सीलबंद बाड़े की आवश्यकता होती है।

योजना के बिना कनेक्टर प्रकार का मिश्रण

एससी, एलसी, एफसी, एपीसी और यूपीसी विकल्पों को पैच कॉर्ड, पिगटेल और सक्रिय उपकरण के साथ संरेखित करना होगा। गलत संयोजन स्थापना जटिलता को बढ़ाता है और, बेमेल पॉलिश के मामले में, ऑप्टिकल प्रदर्शन को ख़राब करता है।

रखरखाव पहुंच को भूल जाना

एक फ्रेम जो कागज पर कॉम्पैक्ट दिखता है, उसे केबल से जोड़ने के बाद उसकी सर्विस करना मुश्किल हो सकता है। सुनिश्चित करें कि तकनीशियन इंस्टॉलेशन के बाद एडॉप्टर, स्प्लिस ट्रे और रूटिंग क्षेत्रों तक सुरक्षित रूप से पहुंच सकें।

अक्सर पूछे जाने वाले प्रश्नों

निष्कर्ष

ऑप्टिकल वितरण फ्रेम के मुख्य प्रकार रैक माउंट, दीवार माउंट, आउटडोर, डीआईएन रेल, पीएलसी स्प्लिटर और उच्च -घनत्व मॉड्यूलर हैं, और सही विकल्प फाइबर गणना, स्थापना स्थान, पर्यावरण, कनेक्टर और पॉलिश प्रकार, स्प्लिस ट्रे क्षमता, केबल रूटिंग और भविष्य के विस्तार के बाद होता है। एक छोटी इनडोर साइट को केवल दीवार माउंट फ्रेम की आवश्यकता हो सकती है; टेलीकॉम रूम और डेटा सेंटर आमतौर पर रैक माउंट या उच्च घनत्व वाले फ्रेम की मांग करते हैं; एफटीटीएच और पीओएन नेटवर्क अक्सर आउटडोर और पीएलसी स्प्लिटर फ्रेम का उपयोग करते हैं; और औद्योगिक अलमारियाँ डीआईएन रेल फ्रेम द्वारा अच्छी तरह से सेवा प्रदान की जाती हैं। चयन करने से पहले, ऊपर दी गई चेकलिस्ट का उपयोग करके अपने प्रोजेक्ट का विवरण तैयार करें, और एक ऐसा फ्रेम जो व्यावहारिक, विश्वसनीय और बनाए रखने में आसान हो, उसे निर्दिष्ट करना बहुत आसान हो जाता है।
