जब आप फ़ाइबर ऑप्टिक नेटवर्क की योजना बनाते हैं, तो एक प्रश्न पहले ही सामने आ जाता है: aफाइबर पैच पैनल बनाम ओडीएफनिर्णय, आपके रैक या टेलीकॉम रूम में से कौन सा है? संक्षिप्त उत्तर - a तक पहुंचता हैफाइबर पैच पैनलजब आपको मुख्य रूप से समाप्त करने और क्रॉस करने की आवश्यकता होती है, तो सक्रिय उपकरण के करीब एक छोटे से {{1} से लेकर {2} मध्यम संख्या के फाइबर को कनेक्ट करें, और एक चुनेंओडीएफ (ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम)अधिक होने पर {{0}बैकबोन या फीडर केबल को फ्यूजन स्प्लिसिंग, स्लैक स्टोरेज, केबल फिक्सिंग और दीर्घकालिक वितरण प्रबंधन की आवश्यकता होती है।
वह साफ़ विभाजन कुछ छिपाता है जो प्रत्येक क्षेत्र तकनीशियन तेजी से सीखता है: दो उत्पाद परिवार ओवरलैप होते हैं। कुछ रैक माउंट पैच पैनल स्प्लिस ट्रे के साथ आते हैं, और कुछ कॉम्पैक्ट ओडीएफ पैचिंग से थोड़ा अधिक काम करते हैं। तो असली सवाल "कौन सा नाम" नहीं है, बल्कि "कौन सा डिज़ाइन फ़ोकस नेटवर्क स्थिति, फ़ाइबर गिनती और केबल के इकाई में प्रवेश करने और छोड़ने के तरीके से मेल खाता है।" यह मार्गदर्शिका अंतर, उनके बीच का ग्रे क्षेत्र, एक चयन मैट्रिक्स, कनेक्टर विकल्प और वास्तविक प्रोजेक्ट कॉन्फ़िगरेशन को कवर करती है ताकि आप पहली बार सही इकाई निर्दिष्ट कर सकें। यदि आप पहले लघु संस्करण चाहते हैं, तो यहां हैओडीएफ और पैच पैनल के बीच मुख्य अंतर पर एक केंद्रित नजर.
फाइबर पैच पैनल क्या है?

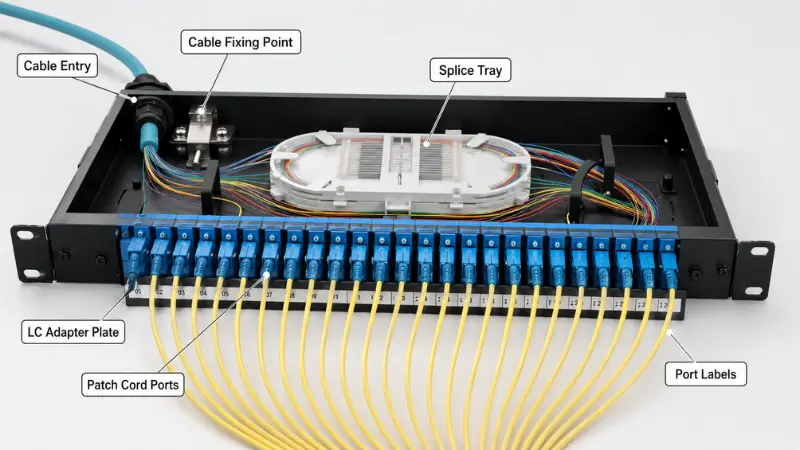

एक फाइबर पैच पैनल आने वाले फाइबर को एडेप्टर के एक निश्चित सेट पर समाप्त करता है और तकनीशियनों को पैच कॉर्ड के लिए एक साफ फ्रंट इंटरफ़ेस देता है। यह वह बिंदु है जहां एक संरचित केबल स्विच, राउटर, मीडिया कन्वर्टर्स और ऑप्टिकल ट्रांससीवर्स तक चलने वाले जंपर्स से मिलती है। अधिकांश पैनल 1U, 2U, या 4U ऊंचाई में मानक 19{6}}इंच रैक में लगाए जाते हैं, हालांकि छोटे कैबिनेट के लिए दीवार-माउंट बाड़े आम हैं।
एक विशिष्ट पैनल के अंदर आपको एक एडॉप्टर प्लेट (एलसी, एससी, एफसी, एसटी, या एमपीओ/एमटीपी), एक केबल एंट्री और फिक्सिंग पॉइंट, फ्रंट और रियर जम्पर प्रबंधन, एक लेबलिंग स्ट्रिप, और कई मॉडलों पर - आने वाली केबल में पिगटेल को जोड़ने के लिए एक छोटी स्प्लिस ट्रे मिलेगी। दिन-प्रतिदिन, पैच पैनल पर काम होता है: स्थायी केबल को परेशान किए बिना लिंक को फिर से जोड़ना, जोड़ना और बदलना। यही कारण है कि यहां डीप स्लैक स्टोरेज की तुलना में फ्रंट एक्सेस और स्पष्ट पोर्ट नंबरिंग अधिक मायने रखती है।
सामान्य पैच पैनल प्रकार
- स्थिर पैनलएक स्थिर प्लेट पर - एडेप्टर; सबसे कम लागत, स्थिर लिंक के लिए जुर्माना।
- स्लाइडिंग (दराज) पैनल- पुन: समाप्ति और निरीक्षण को आसान बनाने के लिए ट्रे को आगे की ओर खींचा जाता है।
- उच्च-घनत्व एलसी पैनल- अधिकांश डुप्लेक्स पोर्ट को 1यू में पैक करें, क्योंकि एलसी का 1.25 मिमी फेरूल एससी के आधे आकार का है।
- एमपीओ/एमटीपी कैसेट पैनल40G/100G/400G लिंक के लिए - ब्रेक आउट प्री--टर्मिनेटेड 12- या 24-फाइबर ट्रंक।
- प्री-टर्मिनेटेड और स्प्लिस{{1}लोडेड पैनलतेजी से तैनाती के लिए - फ़ैक्टरी कनेक्टर, या साइट पर जोड़ने के लिए फ़ैक्टरी में स्थापित पिगटेल्स।
पैच पैनल सक्रिय गियर के करीब बैठते हैं: डेटा सेंटर रैक, एंटरप्राइज़ नेटवर्क रूम, सर्वर कैबिनेट और फ़्लोर वितरण बिंदुओं में। जब कार्य रैक स्तर की पैचिंग का होता है, तो आमतौर पर आपको 1U या 2U पैनल की आवश्यकता होती है। का व्यावहारिक पक्षएक पैनल लगाना और उसे स्विच में लगानासीधा-सादा है, और सही को चुन रहा हैएलसी एडेप्टरपोर्ट घनत्व के लिए अक्सर एकमात्र वास्तविक निर्णय होता है।
ओडीएफ (ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम) क्या है?

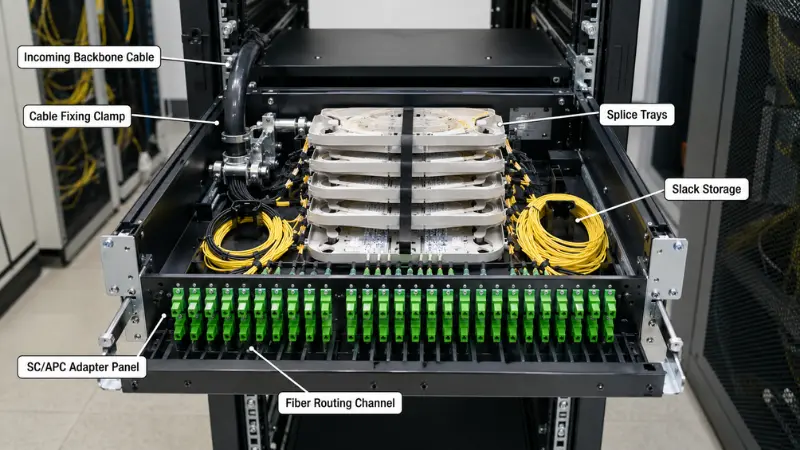

ओडीएफ एक संरचित फाइबर प्रबंधन बिंदु है जो केबलों को लाने, उनकी सुरक्षा करने, उन्हें जोड़ने और उन्हें वितरित करने के लिए बनाया गया है, न कि केवल पैचिंग के लिए। एक सादे पैनल की तुलना में, इसे उच्च फाइबर गणना और बाहरी प्लांट या बैकबोन केबल के पूर्ण जीवन के लिए डिज़ाइन किया गया है: केबल फिक्सिंग और ग्राउंडिंग, पिगटेल फ्यूजन स्प्लिसिंग, स्लैक स्टोरेज, व्यवस्थित रूटिंग, लेबलिंग और एक फ्रेम में रखरखाव पहुंच।
एक विशिष्ट ओडीएफ में एडॉप्टर पैनल, मल्टीपल स्प्लिस ट्रे, समर्पित रूटिंग चैनल और स्लैक स्टोरेज, केबल के स्ट्रेंथ मेंबर के लिए फिक्सिंग क्लैंप और ग्राउंडिंग पॉइंट, एक सुरक्षात्मक कवर या संलग्न फ्रेम और एक स्पष्ट नंबरिंग योजना होती है। इसके मायने रखने का कारण भौतिक है: एक 96एफ या 144एफ ढीला ट्यूब फीडर केबल एक स्टील या एरामिड ताकत वाले सदस्य के साथ आता है जिसे लंगर डाला जाना चाहिए ताकि कोई खींचने वाला बल फाइबर तक न पहुंचे, फिर प्रत्येक फाइबर को एक पिगटेल में जोड़ा जाता है और उसके मोड़ त्रिज्या के साथ कुंडलित किया जाता है। एक छोटे पैच पैनल के पास सुरक्षित रूप से ऐसा करने के लिए कहीं नहीं है।
सामान्य ओडीएफ प्रकार
- रैक - माउंटेड ओडीएफ- 19-इंच रैक में फिट बैठता है; टेलीकॉम रूम और ओएलटी कैबिनेट के लिए वर्कहॉर्स।
- दीवार पर लगा हुआ ओडीएफसीमित फर्श स्थान वाले छोटे वितरण बिंदुओं के लिए -।
- फ़्लोर-स्टैंडिंग ओडीएफकेंद्रीय कार्यालयों और बड़ी पीओपी साइटों के लिए - उच्च-क्षमता वाले फ़्रेम।
- मॉड्यूलर ओडीएफ/ओडीएफ कैबिनेट- नेटवर्क के बढ़ने के साथ-साथ स्प्लिस, स्प्लिटर और डिस्ट्रीब्यूशन मॉड्यूल संयुक्त हो जाते हैं।
आप दूरसंचार केंद्रीय कार्यालयों, एफटीटीएच पहुंच कक्षों, आईएसपी उपकरण कक्षों, पीओपी साइटों, मेट्रो और बैकबोन वितरण और मुख्य वितरण कक्षों के निर्माण में ओडीएफ देखेंगे। आपको जिस स्पष्ट सिग्नल की आवश्यकता है, वह एक इनकमिंग हाई{1}काउंट केबल होनी चाहिएसंलयन जोड़ा हुआपिगटेल के साथ समाप्त करने के लिए, कहें,एससी एडाप्टर, सेवा के वर्षों के लिए सुस्ती और सुरक्षा के साथ। ट्रेडऑफ़ पर तटस्थ पृष्ठभूमि के लिए, एफओए का अवलोकनबाहर-पौधे को जोड़ना और समाप्त करनाएक ठोस संदर्भ है. और क्योंकि ओडीएफ कई माउंटिंग शैलियों में आते हैं - जो पहली बार खरीदने वालों को बहुत पसंद आते हैं - इसलिए यह पढ़ने लायक हैऑप्टिकल वितरण फ़्रेम के मुख्य प्रकारइससे पहले कि आप किसी फ़्रेम को आकार दें।

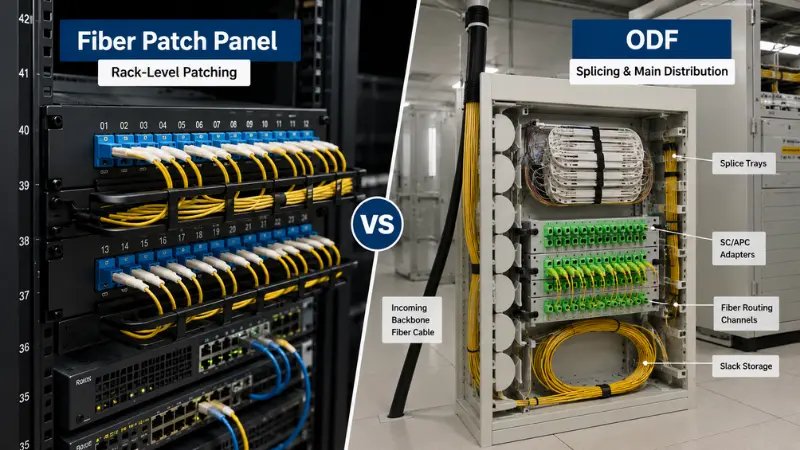

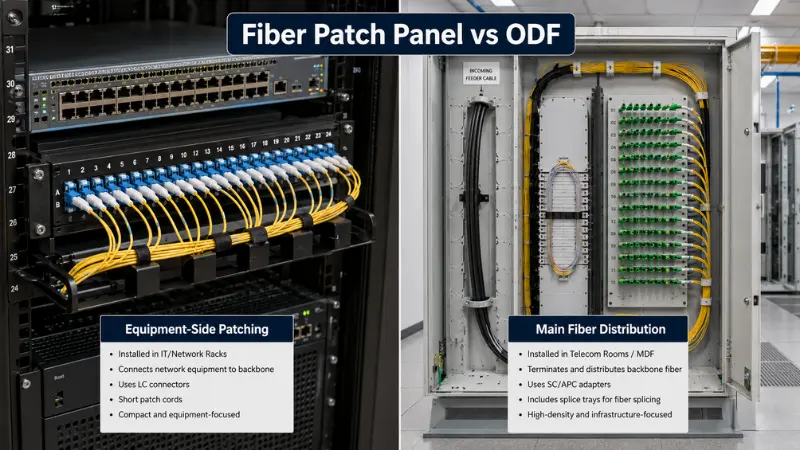

फ़ाइबर पैच पैनल बनाम ओडीएफ: वास्तविक अंतर
दोनों फाइबर का प्रबंधन करते हैं, लेकिन उनकी डिजाइन प्राथमिकताएं अलग-अलग दिशाओं में खींचती हैं। नीचे दी गई तालिका सामान्य एक लाइनर से एक कदम आगे जाती है।
| तुलना बिंदु | फाइबर पैच पैनल | ओडीएफ |
|---|---|---|
| प्राथमिक डिजाइन फोकस | समाप्ति और क्रॉस-कनेक्ट (पैचिंग) | समाप्ति, जोड़, सुरक्षा, रूटिंग, वितरण |
| विशिष्ट नेटवर्क स्थिति | उपकरण{{0}तरफ, रैक और अलमारियाँ के अंदर | मुख्य वितरण: दूरसंचार कक्ष, एफटीटीएच कक्ष, केंद्रीय कार्यालय, पीओपी |
| विशिष्ट फाइबर गिनती | 12F–48F | 48F-144F और ऊपर |
| ब्याह क्षमता | वैकल्पिक, सीमित ट्रे स्थान | एकाधिक ट्रे; डिज़ाइन का एक मुख्य भाग |
| शारीरिक संरचना | कॉम्पैक्ट 1U–4U या दीवार बॉक्स | बड़ा फ़्रेम, अक्सर संलग्न और संरक्षित |
| केबल प्रविष्टि और फिक्सिंग | बुनियादी तनाव से राहत | मजबूत सदस्यों के लिए भारी फिक्सिंग, ग्राउंडिंग |
| सुस्ती और रूटिंग | न्यूनतम | समर्पित सुस्त भंडारण और रूटिंग चैनल |
| सामने/पीछे की पहुंच | फ्रंट-एक्सेस पैचिंग | ब्याह और पैच के लिए आगे और पीछे की पहुंच |
| इंस्टालेशन | रैक या दीवार | रैक, दीवार, फर्श, या कैबिनेट |
| विस्तार विधि | बंदरगाहों और यू-स्थान द्वारा सीमित | मॉड्यूल और ट्रे जोड़ें; विकास के लिए बनाया गया |
| रखरखाव | त्वरित पैच परिवर्तन | संरचित दीर्घावधि ब्याह और पैच प्रबंधन |
| सापेक्ष लागत | प्रति पोर्ट कम | उच्च, लेकिन उच्च गणना के लिए कम इकाइयाँ |
रेखा कहां धुंधली होती है: कार्यात्मक ओवरलैप?
"पैच पैनल=केवल पैचिंग" और "ओडीएफ=केवल स्प्लिसिंग" का इलाज करना अंततः आपको गुमराह करेगा। बहुत सारे रैक माउंट पैच पैनलों में एक स्प्लिस ट्रे शामिल होती है, और एक छोटे ओडीएफ का उपयोग ज्यादातर पैचिंग के लिए किया जा सकता है। ईमानदार विवरण जोर देने के बारे में है: एक पैच पैनल को एक कॉम्पैक्ट स्पेस में उपकरण साइड जम्पर प्रबंधन के लिए अनुकूलित किया गया है, जबकि एक ओडीएफ को केबल एंट्री, स्प्लिस प्रोटेक्शन, स्लैक स्टोरेज और संरचित वितरण के लिए अनुकूलित किया गया है जो लंबे समय तक चलता है। जब आप विशिष्ट शीटों की तुलना करते हैं, तो केवल एडॉप्टर संख्या ही नहीं, बल्कि आंतरिक संरचना - ट्रे गिनती, सुस्त क्षमता, केबल {{8}फिक्सिंग हार्डवेयर - भी पढ़ें। दो इकाइयाँ "48 पोर्ट" कह सकती हैं और पूरी तरह से अलग-अलग कार्यों के लिए बनाई जा सकती हैं।
ओडीएफ बनाम फाइबर पैच पैनल बनाम फाइबर वितरण बॉक्स
एक तीसरा उत्पाद तुलना को उलझा देता है: फाइबर वितरण बॉक्स, या टर्मिनल बॉक्स। मोटे तौर पर:
- फाइबर पैच पैनल- रैक-उपकरण के निकट स्तर की समाप्ति और पैचिंग।
- ओडीएफ- मुख्य-वितरण{{2}स्तर समाप्ति, स्प्लिसिंग, सुरक्षा, और मध्यम{3}}से-उच्च फाइबर गिनती के लिए रूटिंग।
- फाइबर वितरण/टर्मिनल बॉक्स- एक छोटा, अक्सर दीवार पर - या खंबे पर {2} स्थापित बाड़ा, जो अंतिम उपयोगकर्ताओं के करीब होता है, अक्सर बाहरी {{3}रेटेड होता है, जिसमें एक स्प्लिटर भी हो सकता है।
एक नेटवर्क में आप तीनों देख सकते हैं: मुख्य कमरे में एक ओडीएफ, उपकरण रैक में पैच पैनल, औरटर्मिनल और वितरण बक्सेइमारत की प्रविष्टियों पर या प्रत्येक मंजिल पर। यदि सीमाएँ अभी भी धुंधली लगती हैं, तो यह टूटनाफ़ाइबर वितरण उत्पाद किस प्रकार भिन्न हैंपढ़ने लायक है.
कैसे चुनें: एक चरण-दर-चरण प्रक्रिया?
-
नेटवर्क स्थिति को पहचानें
- उपकरण की ओर से (स्विच और ओएलटी के बगल में) पैच पैनल झुका हुआ है; एक मुख्य वितरण बिंदु जो बाहरी केबल प्राप्त करता है, ओडीएफ की ओर झुक जाता है।
-
वर्तमान और भविष्य के फाइबर गिनती की पुष्टि करें
- 12एफ-24एफ छोटे अलमारियाँ और फर्श वितरण के लिए उपयुक्त है, 48एफ एंटरप्राइज बैकबोन और छोटे कमरों के लिए आम है, और 96एफ-144एफ+ एफटीटीएच ओएलटी कमरों, पीओपी साइटों और केंद्रीय कार्यालयों के लिए उपयुक्त है।
-
तय करें कि क्या फ़्यूज़न स्प्लिसिंग की आवश्यकता है
- यदि एक ढीली ट्यूब फीडर केबल को खोलना, ठीक करना और पिगटेल से जोड़ना है, तो आपको वास्तविक स्प्लिस ट्रे क्षमता और ढीले भंडारण की आवश्यकता होगी, जो कि ओडीएफ क्षेत्र है।
-
कनेक्टर और पॉलिश प्रकार की पुष्टि करें
- इसे मौजूदा संयंत्र से मेल खाना चाहिए; उच्च घनत्व वाले रैक के लिए एलसी/यूपीसी, अधिकांश पीओएन और एक्सेस कार्य के लिए एससी/एपीसी।
-
स्थापना स्थान की जाँच करें
- तंग कमरों के लिए 1यू-2यू रैक या दीवार बॉक्स; रैक, दीवार, या फर्श ओडीएफ जहां क्षमता स्थान से अधिक है।
-
केबल प्रविष्टि और फिक्सिंग की योजना बनाएं
- बख्तरबंद या ओएसपी केबल के लिए क्लैंप, स्ट्रेन रिलीफ और ग्राउंडिंग के साथ पीछे, किनारे, ऊपर या नीचे की प्रविष्टि को साइट से मेल खाना चाहिए।
-
आरक्षित विस्तार क्षमता
- अतिरिक्त एडॉप्टर स्लॉट और ट्रे स्पेस अब बाद में पूरी यूनिट को स्वैप करने की तुलना में बहुत सस्ते हैं।
फाइबर पैच पैनल बनाम ओडीएफ चयन मैट्रिक्स
| परियोजना की स्थिति | बेहतर विकल्प | क्यों |
|---|---|---|
| एक स्विच के बगल में 1यू रैक पैचिंग | फाइबर पैच पैनल | कॉम्पैक्ट, फ्रंट-एक्सेस जम्पर प्रबंधन |
| 48एफ शाखा केवल कुछ जोड़ों के साथ | स्प्लिस-लोडेड पैच पैनल अक्सर पर्याप्त होता है | सीमित स्प्लिसिंग एक ट्रे से सुसज्जित पैनल में फिट होती है |
| पूर्ण स्प्लिसिंग के साथ 96F-144F फीडर केबल | ओडीएफ | ट्रे क्षमता, सुस्त भंडारण, केबल फिक्सिंग और ग्राउंडिंग |
| एफटीटीएच टेलीकॉम/ओएलटी रूम | ओडीएफ | फीडर और वितरण प्रबंधन, एससी/एपीसी घनत्व |
| छोटा कार्यालय या सिंगल फ्लोर लिंक | फाइबर पैच पैनल | कम जटिलता, कम फाइबर गिनती |
| बैकबोन प्लस उपकरण रैक | दोनों | मुख्य वितरण, पैनल उपकरण साइड के लिए ओडीएफ |
| पूर्व-समाप्त एमपीओ/एमटीपी ट्रंक | एमपीओ/एमटीपी कैसेट पैच पैनल | कोई फ़ील्ड स्प्लिसिंग नहीं; तेज़, उच्च-घनत्व ब्रेकआउट |
कनेक्टर और पोलिश: एलसी, एससी, एमपीओ, और यूपीसी बनाम एपीसी
एडॉप्टर और पॉलिश का चुनाव अक्सर पैनल से अधिक मायने रखता है। एलसी उच्च -घनत्व वाले रैक और डेटा केंद्रों पर हावी है - इसका 1.25 मिमी फेर्र्यूल 1यू पैनल को 96 फाइबर या अधिक ले जाने देता है, यही कारण है कि यह डिफ़ॉल्ट डुप्लेक्स कनेक्टर हैANSI/TIA-568 संरचित केबलिंग. एससी एफटीटीएच और टेलीकॉम एक्सेस का मुख्य आधार है: 2.5 मिमी फेरूल और पुश - पुल लैच मजबूत हैं और क्षेत्र में संभालना आसान है, और जहां भी बैक रिफ्लेक्शन बहुत कम रहना चाहिए वहां एससी/एपीसी आम है। एफसी अभी भी परीक्षण उपकरण और कुछ पुराने या उच्च कंपन सेटअप पर दिखाई देता है, जबकि एमपीओ/एमटीपी 40जी/100जी/400जी लिंक के पीछे पूर्व-समाप्त ट्रंक रखता है। इस तुलना में व्यावहारिक घनत्व ट्रेडऑफ़ निर्धारित किए गए हैंउच्च घनत्व केबलिंग में एलसी और एमटीपी/एमपीओ.
पोलिश वह हिस्सा है जिसे लोग गलत समझते हैं। पीसी और यूपीसी फेरूल कम नुकसान के लिए शारीरिक संपर्क बनाते हैं; एक एपीसी फेरूल एक 8-डिग्री कोण जोड़ता है जिससे परावर्तित प्रकाश स्रोत की ओर सीधे वापस जाने के बजाय क्लैडिंग में चला जाता है, क्योंकिएफओए का कनेक्टर संदर्भसमझाता है. यह APC को PON, RF/CATV वीडियो, और उच्च {{1} बिटरेट सिंगल {{2} मोड लिंक - के लिए विकल्प बनाता है, लेकिन इसका मतलब यह भी है कि आपको APC कनेक्टर को कभी भी UPC कनेक्टर से नहीं जोड़ना चाहिए: कोणीय और सपाट सिरे पर जगह नहीं होगी, स्पाइक्स नष्ट हो जाएंगे और आप फेरूल को नुकसान पहुंचा सकते हैं। प्रति पथ एक पॉलिश की योजना बनाएं। विवरण के लिए, यह मार्गदर्शिका देखेंपीसी, यूपीसी और एपीसी पॉलिश प्रकारऔर समर्पितएससी/एपीसी कनेक्टरसिंहावलोकन.
वास्तविक प्रोजेक्ट कॉन्फ़िगरेशन उदाहरण
24-पोर्ट एंटरप्राइज रैक
एक फ़्लोर नेटवर्क रूम को राइजर फ़ाइबर से केवल कुछ मुट्ठी भर स्विच कनेक्ट करने की आवश्यकता होती है। एक 1यू, 24{3}पोर्ट एलसी/यूपीसी पैच पैनल - या तो पहले से खत्म हो चुका है या छोटी ट्रे पर पिगटेल के साथ लगा हुआ है - खाली जगह के साथ साफ फ्रंट-एक्सेस पैचिंग देता है। यहां ओडीएफ से जगह और लागत बर्बाद होगी।
144एफ एफटीटीएच दूरसंचार कक्ष
इनकमिंग फीडर केबल को फ्रेम पर एंकर और ग्राउंड किया जाता है, प्रत्येक फाइबर को एससी/एपीसी पिगटेल से जोड़ा जाता है, स्लैक को इसके मोड़ त्रिज्या के साथ कुंडलित किया जाता है, और पैच कॉर्ड ओएलटी तक चलते हैं। स्प्लिस ट्रे, रूटिंग और वर्षों तक प्रबंधित करने के लिए 144 टर्मिनेशन के साथ, एक रैक {{3} माउंटेड ओडीएफ के साथ रहना कई छोटे पैनलों को ढेर करने की तुलना में कहीं अधिक आसान है। आस-पासपीएलसी स्प्लिटर्सवितरण नेटवर्क को फ़ीड करें; यदि आप निष्क्रिय पक्ष का स्रोत बना रहे हैं, तो यहएफटीटीएच निष्क्रिय घटकमार्गदर्शिका एक उपयोगी चेकलिस्ट है.
डाटा सेंटर ट्रंक केबलिंग
40G/100G लिंक कैसेट पैच पैनल द्वारा टूटे हुए प्री-टर्मिनेटेड MPO/MTP ट्रंक पर चलते हैं। मानकों के तहत पोर्ट घनत्व, ध्रुवीयता और स्वच्छ रूटिंग को प्राथमिकता दी गई है।
बिल्डिंग बैकबोन (स्तरित डिज़ाइन)
मुख्य उपकरण कक्ष फर्शों के बीच राइजर फाइबर को समाप्त करने और वितरित करने के लिए ओडीएफ का उपयोग करता है; प्रत्येक मंजिल स्थानीय स्विच कनेक्शन के लिए एक पैच पैनल का उपयोग करती है। रीढ़ की हड्डी स्थिर रहती है जबकि पैचिंग लचीली रहती है - और यह आमतौर पर बहुमंजिला इमारत के लिए सबसे अधिक रखरखाव योग्य उत्तर है।
खरीद से पहले की चेकलिस्ट: पोर्ट, एडेप्टर, स्प्लिस ट्रे और रैक का आकार
| पैरामीटर | यह क्यों मायने रखती है | पैच पैनल फोकस | ओडीएफ पर फोकस |
|---|---|---|---|
| फाइबर/पोर्ट गिनती | क्षमता और हेडरूम निर्धारित करता है | आज 12-48एफ, प्लस अतिरिक्त | 48–144F+ मॉड्यूल रूम के साथ |
| एडाप्टर और पॉलिश | पौधे से मेल खाना चाहिए | एलसी/यूपीसी घनत्व | पीओएन के लिए एससी/एपीसी, प्लस एलसी |
| स्प्लिस-ट्रे क्षमता | जोड़ों की सुरक्षा और भंडारण करता है | अक्सर एक छोटी ट्रे | गिनती के आकार की एकाधिक ट्रे |
| माउंट/रैक प्रकार | जगह में फिट बैठता है | 1यू-2यू या दीवार | रैक, दीवार, फर्श, या कैबिनेट |
| केबल प्रविष्टि और फिक्सिंग | तंतुओं से तनाव दूर रखता है | हल्के तनाव से राहत | ओएसपी केबल के लिए क्लैंप और ग्राउंडिंग |
| मोड़{{0}त्रिज्या नियंत्रण | हानि और विश्वसनीयता | सुव्यवस्थित जम्पर रूटिंग | रूटिंग रिंग और सुस्त भंडारण |
| लेबलिंग | कम रखरखाव त्रुटियाँ | फ्रंट पोर्ट लेबल | पूर्ण पोर्ट और स्प्लिस नंबरिंग |
| विस्तार हेडरूम | पूर्ण प्रतिस्थापन से बचा जाता है | अतिरिक्त यू-स्थान | अतिरिक्त स्लॉट और ट्रे स्थान |
सामान्य गलतियाँ - और उनकी कीमत क्या है
-
केवल पोर्ट गिनती से ख़रीदना
- दो "48-पोर्ट" इकाइयाँ अंदर से पूरी तरह भिन्न हो सकती हैं; हो सकता है कि आपके पास कोई स्लैक या ट्रे न हो और एक ऐसा पैनल हो जिसका रखरखाव करना कष्टदायक हो।
-
-
भारी स्प्लिसिंग के लिए सादे पैच पैनल का उपयोग करना
- ट्रे ओवरफ्लो हो जाती हैं, फ़ाइबर अपनी सीमा से अधिक मुड़ जाते हैं, और स्प्लिस सुरक्षा - बाद में हानि या रुक-रुक कर लिंक के रूप में सतह पर आ जाती है।
-
-
केबल प्रवेश दिशा की अनदेखी
- साइट लेआउट से लड़ने वाली प्रविष्टि फाइबर पर दबाव डालती है और इंस्टॉलेशन को धीमा और गड़बड़ कर देती है।
-
-
बिना किसी योजना के कनेक्टर्स और पॉलिश को मिलाना
- एक एपीसी{{0}से{{1}यूपीसी बेमेल अकेले ही एक एकल {{2}मोड लिंक के रिटर्न लॉस को बर्बाद कर सकता है। एलसी/एससी और यूपीसी/एपीसी पहले से ही तय कर लें, और इस बात पर ध्यान दें कि आप इसे कैसे समाप्त करते हैंतेज़ कनेक्टर बनाम फ़्यूज़न स्प्लिसिंग.
-
-
विस्तार की कोई गुंजाइश नहीं छोड़ी जा रही है
- जब गिनती बढ़ती है, तो बिना किसी अतिरिक्त स्लॉट या ट्रे स्थान वाली एक पूरी इकाई का मतलब है कि इसमें जोड़ने के बजाय पूरी चीज़ को बदलना।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या ओडीएफ फाइबर पैच पैनल के समान है?
उत्तर: नहीं। उनके कार्य ओवरलैप होते हैं, लेकिन उपकरण के साइड टर्मिनेशन और पैचिंग के लिए एक पैच पैनल बनाया जाता है, जबकि ओडीएफ लंबी अवधि के लिए स्प्लिसिंग, केबल सुरक्षा, स्लैक स्टोरेज और संरचित वितरण जोड़ता है।
प्रश्न: क्या मैं ओडीएफ के बजाय फाइबर पैच पैनल का उपयोग कर सकता हूं?
उत्तर: हां, कम फाइबर गिनती और कम या कोई स्प्लिसिंग वाले सरल लिंक के लिए। एक बार जब आपके पास उच्च गिनती, इनकमिंग फीडर केबल, या भारी फ़्यूज़न स्प्लिसिंग हो, तो ओडीएफ सुरक्षित विकल्प है।
प्रश्न: क्या प्रत्येक फाइबर पैच पैनल में स्प्लिस ट्रे शामिल हैं?
उत्तर: नहीं, कई एडॉप्टर केवल {{1}केवल प्री-टर्मिनेटेड या जम्पर उपयोग के लिए हैं; अन्य को पिगटेल के लिए ट्रे से भरा हुआ है। अनुमान लगाने से पहले विशिष्टता की जाँच करें।
प्रश्न: ओडीएफ और फाइबर वितरण बॉक्स के बीच क्या अंतर है?
उ: ओडीएफ एक बड़ा मुख्य वितरण फ्रेम होता है, जो आमतौर पर इनडोर और रैक या फर्श पर लगा होता है। वितरण बॉक्स एक छोटा, अक्सर आउटडोर रेटेड बाड़ा होता है जो ग्राहकों के करीब होता है जिसमें एक स्प्लिटर भी हो सकता है।
प्रश्न: क्या ओडीएफ का उपयोग केवल एफटीटीएच नेटवर्क में किया जाता है?
उत्तर: नहीं, ओडीएफ केंद्रीय कार्यालयों, आईएसपी कक्षों और मेट्रो और एंटरप्राइज बैकबोन - में कहीं भी आम हैं, जहां भी उच्च {{2}गिनती केबलों को समाप्ति, स्प्लिसिंग और वितरण की आवश्यकता होती है।
प्रश्न: क्या मुझे एससी या एलसी एडाप्टर चुनना चाहिए?
उत्तर: पौधे का मिलान करें। उच्च घनत्व वाले रैक और डेटा केंद्रों के लिए एलसी; एफटीटीएच और दूरसंचार पहुंच के लिए एससी, अक्सर एससी/एपीसी।
प्रश्न: क्या मैं 19 इंच के रैक में ओडीएफ स्थापित कर सकता हूं?
उत्तर: हाँ. रैक -माउंटेड ओडीएफ टेलीकॉम रूम और ओएलटी कैबिनेट के लिए मानक हैं; अन्य स्थानों के लिए दीवार और फर्श संस्करण मौजूद हैं।
प्रश्न: डेटा सेंटर के लिए कौन सा बेहतर है?
उत्तर: आमतौर पर रैक स्तर पैचिंग के लिए फाइबर पैच पैनल - एलसी या एमपीओ/एमटीपी -, केवल ओडीएफ के साथ जहां एक बड़े बैकबोन वितरण क्षेत्र को स्प्लिसिंग और सुरक्षा की आवश्यकता होती है।
प्रश्न: 48 फाइबर पर, क्या मैं पैच पैनल या ओडीएफ चुनूं?
उत्तर: यह स्प्लिसिंग पर निर्भर करता है। कम या कोई स्प्लिसिंग और तंग जगह एक स्प्लिस {{1}लोडेड या प्री{2}टर्मिनेटेड पैच पैनल की ओर इशारा करती है। एक इनकमिंग फीडर केबल जिसे पूर्ण स्प्लिसिंग, स्लैक और ग्राउंडिंग की आवश्यकता होती है, वह 48F ODF - पर इंगित करता है, खासकर यदि आप 96F तक बढ़ने की उम्मीद करते हैं।
प्रश्न: खरीदने से पहले मुझे क्या जांचना चाहिए?
ए: फाइबर और पोर्ट गिनती प्लस हेडरूम, एडॉप्टर और पॉलिश प्रकार, स्प्लिस ट्रे क्षमता, माउंट प्रकार और रैक इकाइयां, केबल प्रविष्टि और फिक्सिंग, मोड़ {{1} त्रिज्या नियंत्रण, और लेबलिंग योजना।
यदि काम साफ रैक स्तर की पैचिंग का है, तो फाइबर पैच पैनल व्यावहारिक, लागत प्रभावी विकल्प है। यदि आप उच्च गिनती या आने वाली बैकबोन केबलों को समाप्त कर रहे हैं जिन्हें स्प्लिसिंग, सुरक्षा, सुस्त भंडारण और वितरण प्रबंधन के वर्षों की आवश्यकता है, तो ओडीएफ अपनी जगह अर्जित करता है। बड़े नेटवर्क आम तौर पर मुख्य वितरण के लिए ओडीएफ, पैच पैनल उपकरण, दोनों तरफ चलते हैं। आप जो भी निर्दिष्ट करें, ऑर्डर करने से पहले गिनती और हेडरूम, एडॉप्टर और पॉलिश प्रकार, स्प्लिस क्षमता, माउंट और रैक आकार और केबल प्रविष्टि की पुष्टि करें, ताकि यूनिट आज की स्थापना और अगले वर्ष की वृद्धि दोनों में फिट हो।
