एमटीपी कनेक्टर आधुनिक डेटा केंद्रों में उच्च घनत्व फाइबर केबलिंग की रीढ़ हैं। फिर भी उनके आसपास की शब्दावली - एमपीओ बनाम एमटीपी, पुरुष बनाम महिला, ध्रुवता प्रकार ए बनाम बी बनाम सी - यहां तक कि अनुभवी खरीदारों और इंस्टॉलरों को भी भ्रमित करती है। ऑर्डर गलत लिंग के साथ आते हैं। लिंक भौतिक निरीक्षण में सफल हो जाते हैं लेकिन तार्किक रूप से विफल हो जाते हैं क्योंकि ध्रुवता को बाद में सोचा गया था। कैसेट और ब्रेकआउट केबल ट्रंक डिज़ाइन से मेल नहीं खाते हैं।
यह मार्गदर्शिका बताती है कि एमटीपी कनेक्टर वास्तव में क्या है, यह सामान्य एमपीओ कनेक्टर से कैसे भिन्न है, मुख्य कनेक्टर प्रकार जिन्हें आपको समझने की आवश्यकता है, ध्रुवता व्यवहार में कैसे काम करती है, एमटीपी कनेक्टर का उपयोग कहां किया जाता है, और किसी विशिष्ट लिंक डिज़ाइन के लिए सही कनेक्टर का चयन कैसे करें। यह प्रोक्योरमेंट इंजीनियरों, नेटवर्क डिजाइनरों और इंस्टॉलरों के लिए लिखा गया है, जिन्हें तैनाती से ठीक पहले एमटीपी निर्णय लेने की आवश्यकता होती है, उसके बाद नहीं।
एमटीपी कनेक्टर क्या है?
एक एमटीपी कनेक्टर एक मल्टी{0}फाइबर पुश{{1}ऑन हैऑप्टिकल कनेक्टरजो एक ही सामी में अनेक तंतुओं को समाप्त करता है। नाम का मतलब मल्टी{{1}फाइबर टर्मिनेशन पुश{{2}ऑन है। जहां पारंपरिक डुप्लेक्स कनेक्टर पसंद हैंनियंत्रण रेखायाअनुसूचित जातिप्रति प्लग एक या दो फाइबर संभालें, एक एमटीपी कनेक्टर एक इंटरफ़ेस के माध्यम से 8, 12, 16, 24 या यहां तक कि 32 फाइबर ले जा सकता है।
यह एमटीपी कनेक्टर्स को एक व्यावहारिक विकल्प बनाता है जहां फाइबर घनत्व मायने रखता है - वितरण क्षेत्रों के बीच बैकबोन केबलिंग, डेटा हॉल में संरचित केबलिंग, और 40जी, 100जी, 400जी और 800जी ट्रांसमिशन का समर्थन करने वाले समानांतर ऑप्टिकल लिंक। दर्जनों व्यक्तिगत डुप्लेक्स पैच कॉर्ड को प्रबंधित करने के बजाय, एक इंस्टॉलर एक एकल एमटीपी ट्रंक असेंबली को तैनात कर सकता है और आवश्यकतानुसार प्रत्येक छोर पर इसे तोड़ सकता है।

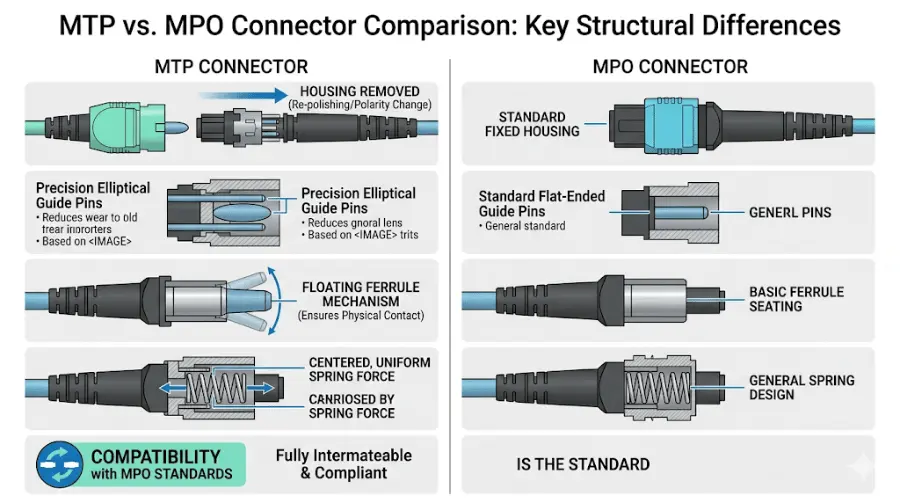

एमटीपी बनाम एमपीओ कनेक्टर: क्या अंतर है?
यह प्रश्न लगभग हर एमटीपी खरीद वार्तालाप में उठता है, और यह अंतर कई खरीदारों की समझ से कहीं अधिक मायने रखता है।
एमपीओ(मल्टी-फाइबर पुश ऑन) अंतरराष्ट्रीय मानकों द्वारा परिभाषित एक सामान्य कनेक्टर प्रारूप हैआईईसी 61754-7और TIA-604-5 (जिसे FOCIS 5 के नाम से भी जाना जाता है)। कोई भी निर्माता तब तक एमपीओ कनेक्टर का उत्पादन कर सकता है जब तक वह इन इंटरफ़ेस विशिष्टताओं को पूरा करता है।
एमटीपीएमपीओ कनेक्टर का एक ब्रांडेड, उच्च प्रदर्शन वाला संस्करण है, जिसे यूएस कॉनक द्वारा डिजाइन और निर्मित किया गया है। के अनुसारयूएस कॉनेक का तकनीकी दस्तावेज, एमटीपी कनेक्टर पूरी तरह से सभी एमपीओ मानकों (आईईसी 61754 - 7 - 1, आईईसी 61754 - 7 - 2, और टीआईए -604-5) के अनुरूप हैं और किसी भी मानक-अनुपालक एमपीओ प्लग के साथ इंटरमेट कर सकते हैं। हालाँकि, एमटीपी कनेक्टर इंजीनियरिंग सुधारों को शामिल करते हैं जिनकी सामान्य एमपीओ कनेक्टर्स में आम तौर पर कमी होती है - जिसमें फील्ड री-पोलरिटी के लिए एक हटाने योग्य आवास, सख्त-सहिष्णुता अण्डाकार गाइड पिन शामिल हैं जो गाइड होल घिसाव को कम करते हैं, लोड के तहत बेहतर भौतिक संपर्क के लिए फेरूल फ्लोट, और एक अनुकूलित स्प्रिंग डिज़ाइन जो फाइबर रिबन क्षति को रोकता है।
व्यावहारिक रूप में: सभी एमटीपी कनेक्टर एमपीओ {{0}संगत हैं, लेकिन सभी एमपीओ कनेक्टर एमटीपी {{1}स्तरीय प्रदर्शन प्रदान नहीं करते हैं। सघन परिवेशों में छोटे, कम {{3}नुकसान{{4}बजट लिंक के लिए - विशेष रूप से वे जो 100जी या 400जी समानांतर ऑप्टिक्स का समर्थन करते हैं - एमटीपी कनेक्टर की कड़ी सहनशीलता प्रमाणन पास करने वाले और न पास करने वाले चैनल के बीच अंतर हो सकती है।
अधिक गहन तुलना के लिए, हमारा देखेंएमपीओ/एमटीपी फाइबर गाइड.
एमटीपी कनेक्टर प्रकार समझाया गया
सही एमटीपी कनेक्टर चुनने का मतलब कई संरचनात्मक विशेषताओं को समझना है जो सीधे अनुकूलता और प्रदर्शन को प्रभावित करते हैं। यहां सबसे महत्वपूर्ण हैं.

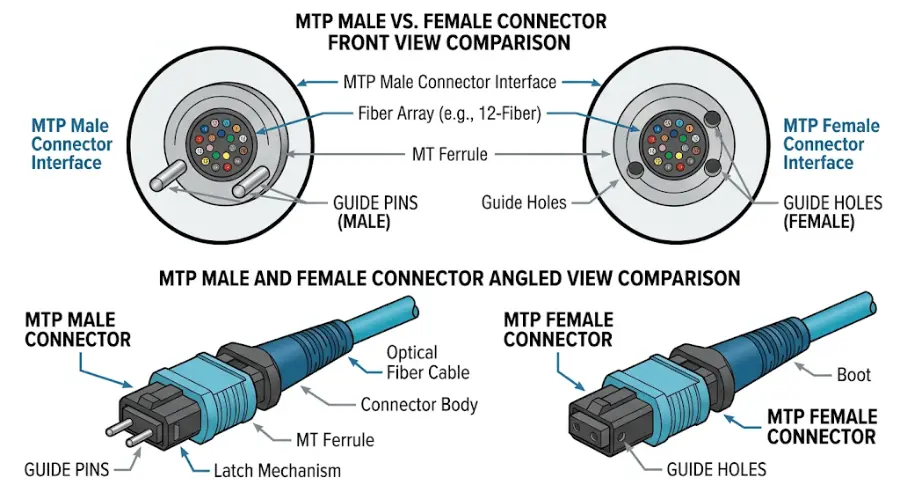

एमटीपी पुरुष बनाम महिला: क्या अंतर है?
एमटीपी कनेक्टर पुरुष और महिला संस्करणों में आते हैं, और यह केवल - लेबलिंग नहीं है, यह निर्धारित करता है कि दो कनेक्टर शारीरिक रूप से मिल सकते हैं या नहीं।
A पुरुष एमटीपी कनेक्टरइसमें संरेखण गाइड पिन शामिल हैं जो फेरूल चेहरे से निकलते हैं। एमहिला एमटीपी कनेक्टरइसमें गाइड छेद हैं लेकिन कोई पिन नहीं है, इसे पुरुष पक्ष पर पिन प्राप्त करने और उनके साथ संरेखित करने के लिए डिज़ाइन किया गया है। एक उचित कनेक्शन हमेशा एक पुरुष प्लग को एक महिला प्लग के साथ जोड़ता है। दो पुरुष कनेक्टर सीधे मिलन नहीं कर सकते - पिन टकराएंगे। दो महिला कनेक्टर भी मेल नहीं खा सकते हैं, क्योंकि फाइबर संरेखण बनाए रखने के लिए कुछ भी नहीं है।
अधिकांश संरचित केबल प्रणालियों में, ट्रंक केबल दोनों सिरों पर महिला कनेक्टर का उपयोग करते हैं, औरएमटीपी/एमपीओ एडाप्टरपैच पैनल में एक पिन किए गए (पुरुष) संरेखण इंटरफ़ेस का उपयोग किया जाता है। सक्रिय उपकरण पोर्ट (ट्रांससीवर्स, लाइन कार्ड) को भी आमतौर पर पिन किया जाता है, इसलिए उनसे जुड़ने वाले पैच कॉर्ड महिला एमटीपी प्लग का उपयोग करते हैं।
एक सामान्य खरीद गलती: प्रत्येक छोर पर मेटिंग इंटरफ़ेस की जांच किए बिना सभी {{0}पुरुष या सभी{1}महिला असेंबली को ऑर्डर करना। फ़ील्ड में, इसका मतलब एक कनेक्टर है जो भौतिक रूप से नहीं बैठेगा, जिससे पुन: ऑर्डर और प्रोजेक्ट में देरी होगी।

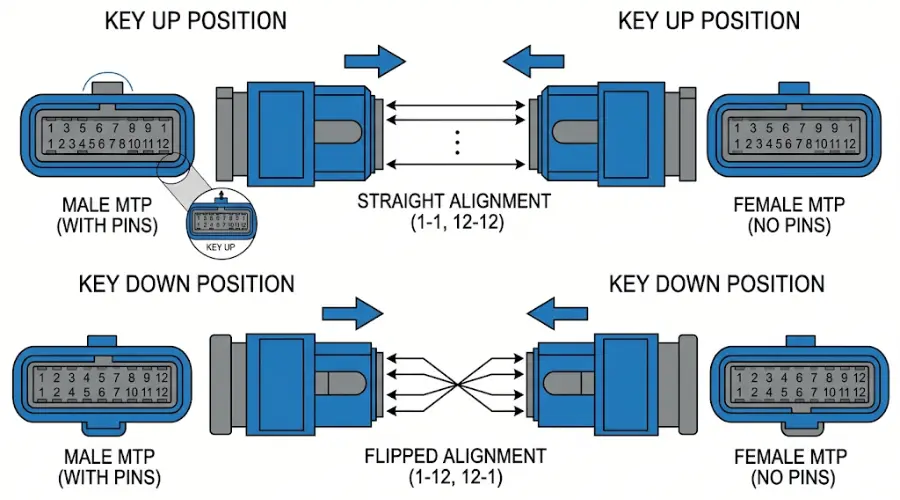

कुंजी ऊपर और कुंजी नीचे ओरिएंटेशन
प्रत्येक एमटीपी कनेक्टर में एक उभरी हुई कुंजी (आवास पर एक रिज) होती है जो एडॉप्टर में इसकी घूर्णी स्थिति को नियंत्रित करती है। जब दो कनेक्टर एक एडॉप्टर के माध्यम से मिलते हैं, तो उनकी सापेक्ष कुंजी अभिविन्यास - कुंजी से कुंजी तक, या कुंजी ऊपर से कुंजी नीचे - यह निर्धारित करती है कि फाइबर एक छोर से दूसरे छोर तक कैसे मैप करता है।
अभिमुखीकरण का ध्रुवता से गहरा संबंध है लेकिन यह एक ही चीज़ नहीं है। मुख्य स्थिति इस बात को प्रभावित करती है कि एक प्लग पर कौन सी फाइबर स्थिति मेटिंग प्लग पर किस स्थिति के साथ संरेखित होती है। गलत ओरिएंटेशन प्राप्त करने से एक लिंक उत्पन्न होता है जो भौतिक रूप से जुड़ा हुआ है लेकिन वैकल्पिक रूप से गलत मार्ग पर है।
यूपीसी बनाम एपीसी एंड फेस पॉलिश
एमटीपी कनेक्टर दो एंड {{0} फेस पॉलिश प्रकारों के साथ उपलब्ध हैं:
- यूपीसी (अल्ट्रा फिजिकल कॉन्टैक्ट)- एक सपाट, लंबवत पॉलिश जो अच्छा रिटर्न लॉस प्रदर्शन प्रदान करती है। यह अधिकांश मल्टीमोड डेटा सेंटर अनुप्रयोगों और कई एकल मोड लिंक के लिए मानक विकल्प है।
- एपीसी (कोणीय शारीरिक संपर्क)- एक 8{3}}डिग्री कोण वाली पॉलिश जो पीछे के प्रतिबिंब को काफी कम कर देती है। एपीसी की आवश्यकता आम तौर पर उन अनुप्रयोगों में होती है जहां रिटर्न लॉस महत्वपूर्ण होता है, जैसे सीएटीवी, पीओएन/एफटीटीएच, और कुछ लंबी दूरी या एनालॉग सिस्टम।
यूपीसी और एपीसी कनेक्टर हैंविनिमेय नहीं. यूपीसी कनेक्टर को एपीसी कनेक्टर के साथ मिलाने से दोनों फ़ेरूल फेस क्षतिग्रस्त हो जाएंगे। ऑर्डर देने से पहले हमेशा सिस्टम डिज़ाइन के अनुसार अंतिम चेहरे के प्रकार को सत्यापित करें। पॉलिश प्रकारों की विस्तृत तुलना के लिए, हमारा देखेंपीसी बनाम यूपीसी बनाम एपीसी गाइड.

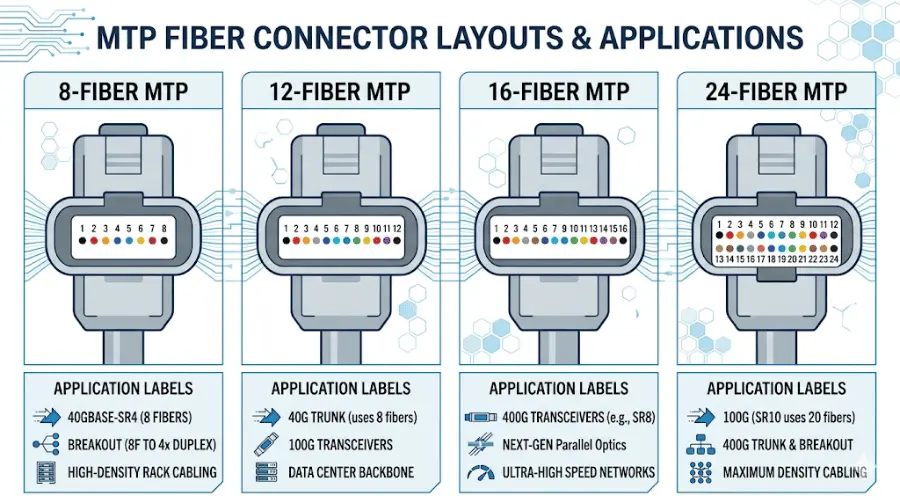

एमटीपी कनेक्टर फाइबर गणना: 8, 12, 16, और 24 फाइबर
फाइबर गणना यह निर्धारित करती है कि एक एकल एमटीपी कनेक्टर कितने ऑप्टिकल चैनल ले जाता है। सही विकल्प ट्रांसीवर प्रकार, ब्रेकआउट योजना और लिंक के लिए विकास योजना पर निर्भर करता है - न कि केवल स्टॉक में क्या होता है।
8-फाइबर एमटीपी कनेक्टर
8-फाइबर एमटीपी कनेक्टर समानांतर ऑप्टिक्स अनुप्रयोगों में आम हैं जहां ट्रांसीवर चार ट्रांसमिट और चार प्राप्त फाइबर का उपयोग करता है। इसमें 40G SR4 (QSFP+ मॉड्यूल का उपयोग करके) और कुछ 100G SR4 कॉन्फ़िगरेशन शामिल हैं। यदि आप OM3 या OM4 मल्टीमोड फाइबर पर 40G लिंक तैनात कर रहे हैं, तो 8-फाइबर MTP असेंबली को उपयुक्त के साथ जोड़ा गया हैएमटीपी-से-एलसी ब्रेकआउट केबलएक मानक दृष्टिकोण हैं.
12-फाइबर एमटीपी कनेक्टर
12-फाइबर एमटीपी कनेक्टर संरचित केबलिंग में सबसे व्यापक रूप से तैनात प्रारूप हैं। वे अधिकांश एमटीपी ट्रंक केबल, कैसेट मॉड्यूल और पैच पैनल के लिए आधार इकाई के रूप में काम करते हैं। यहां तक कि 8-फाइबर ऑप्टिक्स अनुप्रयोगों में भी, 12-फाइबर ट्रंक का उपयोग अक्सर किया जाता है क्योंकि वे भविष्य के प्रवासन के लिए अतिरिक्त फाइबर क्षमता प्रदान करते हैं। के लिए100जी केबलिंग, 12-फाइबर एमटीपी असेंबलियां प्रमुख बनी हुई हैं।
16-फाइबर एमटीपी कनेक्टर
जैसे ही 400जी और 800जी ऑप्टिक्स उत्पादन नेटवर्क में प्रवेश कर रहे हैं, 16-फाइबर एमटीपी कनेक्टर अधिक प्रासंगिक होते जा रहे हैं। 400G SR8 और DR8 जैसे मानकों के लिए आठ ट्रांसमिट और आठ रिसीव लेन - कुल 16 सक्रिय फाइबर की आवश्यकता होती है। IEC 61754-7-3 मानक विशेष रूप से इन अनुप्रयोगों के लिए दो-पंक्ति, 16-फाइबर-चौड़े एमपीओ इंटरफ़ेस को परिभाषित करता है। 400G समानांतर ऑप्टिक्स माइग्रेशन की योजना बनाने वाली टीमों को मूल्यांकन करना चाहिए कि क्या उनका ट्रंक और कैसेट बुनियादी ढांचा 16-फाइबर कनेक्टिविटी का समर्थन करता है।
24-फाइबर और उच्च-घनत्व एमटीपी कनेक्टर
24-फाइबर एमटीपी असेंबली अधिक फाइबर को एक ही कनेक्शन बिंदु में पैक करती हैं, जो मार्ग के उपयोग को कम करती है और बड़े पैमाने के वातावरण में बैकबोन परिनियोजन को सरल बनाती है। वे बेस-12 से बेस-24 रूपांतरण डिजाइनों और उन सुविधाओं में विशेष रूप से उपयोगी हैं जहां प्रति रैक यूनिट फाइबर घनत्व को अधिकतम करना प्राथमिकता है। हालाँकि, 24-फाइबर कनेक्टर्स को ध्रुवीयता योजना, सफाई और परीक्षण पर अधिक ध्यान देने की आवश्यकता होती है - एक प्लग में दोगुने फाइबर अंत चेहरों के साथ, संदूषण जोखिम तदनुसार अधिक होता है।
एमटीपी कनेक्टर पोलारिटी कैसे काम करता है (टाइप ए बनाम बी बनाम सी)
पोलारिटी वह जगह है जहां अधिकांश एमटीपी केबलिंग गलतियाँ होती हैं। यह निर्धारित करता है कि फाइबर लिंक के एक छोर पर ट्रांसमिट सिग्नल (टीएक्स) दूसरे छोर पर प्राप्त पोर्ट (आरएक्स) तक सही ढंग से पहुंचता है या नहीं। डुप्लेक्स एलसी कनेक्शन में, ध्रुवता अपेक्षाकृत सरल होती है - एक फाइबर में टीएक्स होता है, दूसरे में आरएक्स होता है। एक ही कनेक्टर में 8, 12, या 24 फाइबर वाले एमटीपी सिस्टम में, ट्रंक, कैसेट और पैच कॉर्ड के माध्यम से प्रत्येक फाइबर जोड़ी में सही टीएक्स से {{7} से {8} आरएक्स मैपिंग बनाए रखना एक डिजाइन स्तर की चिंता बन जाती है।
ध्रुवीयता त्रुटियाँ क्यों होती हैं?
ध्रुवीयता त्रुटि भौतिक संबंध को नहीं रोकती है। कनेक्टर अभी भी बैठे हैं, लिंक "सामान्य" दिखता है, और बुनियादी निरंतरता भी समाप्त हो सकती है। लेकिन ऑप्टिकल पथ गलत मार्ग पर हैं - ट्रांसमीटर ट्रांसमीटर से जुड़ते हैं, या फाइबर की स्थिति में गड़बड़ी होती है। परिणाम एक ऐसी कड़ी है जो भौतिक रूप से पूर्ण है लेकिन तार्किक रूप से टूटी हुई है। सैकड़ों या हजारों एमटीपी कनेक्शन वाले डेटा सेंटर में, तथ्य के बाद ध्रुवीयता त्रुटि का पता लगाना समय लेने वाला और महंगा होता है।

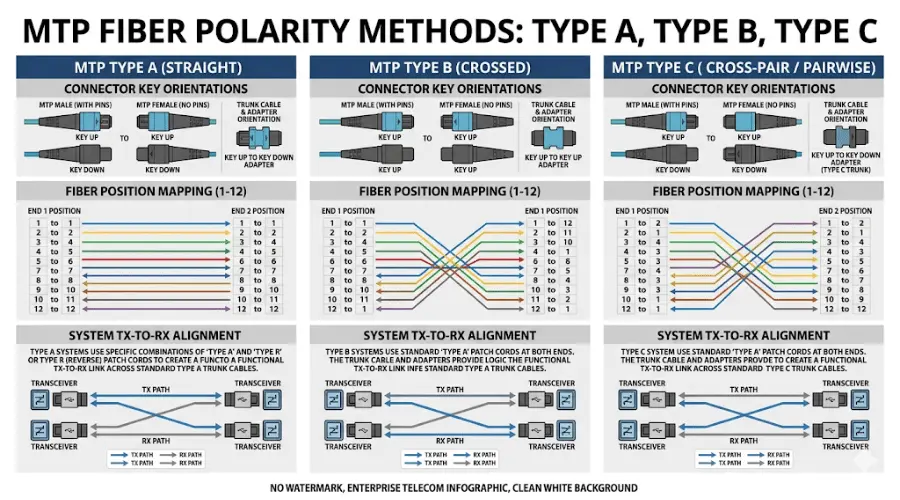

टाइप ए, टाइप बी, और टाइप सी पोलरिटी मेथड
एएनएसआई/टीआईए-568.3-ई मानकएमपीओ/एमटीपी सिस्टम के लिए तीन प्राथमिक ध्रुवीयता विधियों को परिभाषित करता है, प्रत्येक एक अलग ट्रंक केबल प्रकार और एडाप्टर कॉन्फ़िगरेशन का उपयोग करता है:
- ए टाइप करें (सीधे-के माध्यम से)- ट्रंक केबल के एक सिरे पर एक की-अप कनेक्टर और दूसरे सिरे पर एक-की-डाउन कनेक्टर होता है। स्थिति 1 पर फाइबर सबसे अंत में स्थिति 1 पर आता है। कैसेट आधारित संरचित केबलिंग में टाइप ए सबसे आम तरीका है। इसके लिए एक सिरे पर A-से-B डुप्लेक्स जम्पर और दूसरे सिरे पर A-से-एक डुप्लेक्स जम्पर की आवश्यकता होती है, जिसका अर्थ है कि दो अलग-अलग प्रकार के पैच कॉर्ड का स्टॉक होना चाहिए।
- टाइप बी (उलटा)ट्रंक केबल में दोनों सिरों पर कुंजी-ऊपर कनेक्टर होते हैं, इसलिए फाइबर अनुक्रम उलट जाता है (स्थिति 1 स्थिति 12 पर मैप करता है)। टाइप बी का उपयोग व्यापक रूप से प्रत्यक्ष एमपीओ - से - एमपीओ समानांतर ऑप्टिक्स में किया जाता है, जैसे 40जी एसआर4 और 100जी एसआर4। यह पैच कॉर्ड इन्वेंट्री को सरल बनाने के लिए दोनों सिरों पर मानक ए - से - बी डुप्लेक्स जंपर्स का उपयोग करता है।
- टाइप सी (जोड़ी के हिसाब से फ्लिप)- कुंजी अभिविन्यास में टाइप ए के समान (कुंजी ऊपर से कुंजी नीचे तक), लेकिन फाइबर की प्रत्येक आसन्न जोड़ी को आंतरिक रूप से स्वैप किया जाता है (स्थिति 1 स्थिति 2 पर जाती है, स्थिति 2 स्थिति 1 पर जाती है, और इसी तरह)। टाइप सी दोनों सिरों पर मानक ए से - बी डुप्लेक्स जंपर्स की अनुमति देता है लेकिन अधिक जटिल केबल डिज़ाइन का उपयोग करता है।
TIA-568.3-E मानक ने दो नए सार्वभौमिक तरीके, U1 और U2 भी पेश किए, जिनका उद्देश्य घटक समानता को सरल बनाना है। हालाँकि, वर्तमान तैनाती में ए/बी/सी पद्धतियाँ प्रभावी बनी हुई हैं।
महत्वपूर्ण नियम:एक ध्रुवीयता विधि चुनें और इसे पूरे इंस्टॉलेशन में लगातार बनाए रखें। एक ही लिंक के भीतर ध्रुवीयता प्रकारों को मिलाने से टीएक्स/आरएक्स मैपिंग टूट जाती है और यह अस्पष्टीकृत लिंक विफलताओं के सबसे सामान्य कारणों में से एक है।
ध्रुवीयता संबंधी गलतियों से कैसे बचें
किसी भी घटक को ऑर्डर करने से पहले ट्रांसीवर से ट्रांसीवर - तक पूर्ण लिंक आर्किटेक्चर को परिभाषित करें। इसका मतलब है दस्तावेज़ीकरण:
- ट्रांसीवर इंटरफ़ेस प्रकार और पिनआउट
- प्रत्येक कनेक्शन बिंदु पर कनेक्टर लिंग
- ट्रंक केबल ध्रुवीयता प्रकार (ए, बी, या सी)
- कैसेट या मॉड्यूल प्रकार और आंतरिक मानचित्रण
- ब्रेकआउट या हार्नेस केबल कॉन्फ़िगरेशन
- डुप्लेक्स पैच कॉर्ड प्रकार (ए-से-बी या ए-से-ए)
जब इन सभी की एक साथ योजना बनाई जाती है, तो तैनाती सीधी होती है। जब किसी को "क्षेत्र में काम करने" के लिए छोड़ दिया जाता है, तो ध्रुवीयता बेमेल का जोखिम तेजी से बढ़ जाता है।
जहां एमटीपी कनेक्टर्स का उपयोग किया जाता है

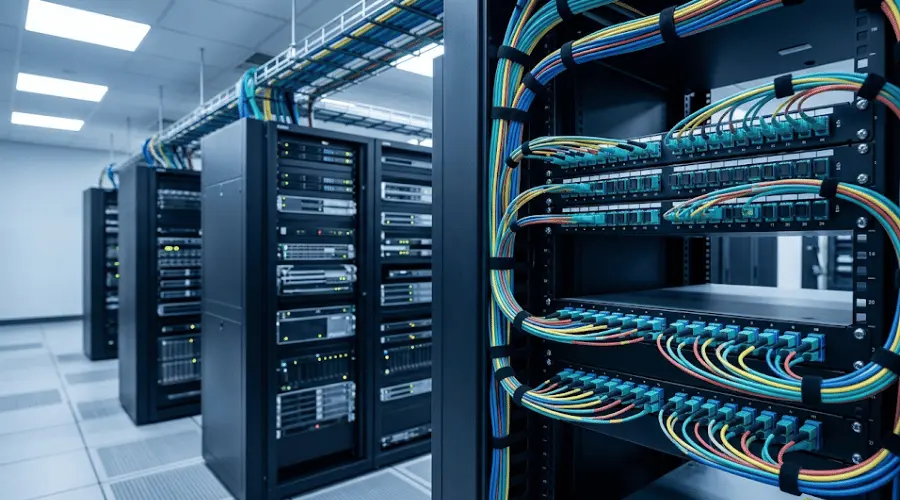

डेटा सेंटर और क्लाउड इंफ्रास्ट्रक्चर
एमटीपी कनेक्टर स्केल के लिए बनाए गए डेटा केंद्रों में मानक मल्टी{0}}फाइबर इंटरफ़ेस हैं। वे स्विच, सर्वर और स्टोरेज के बीच उच्च घनत्व फाइबर लिंक की तेजी से तैनाती को सक्षम करते हैं, जो क्लाउड और कोलोकेशन वातावरण की मांग के अनुसार तेज़ चाल, जोड़ और परिवर्तन का समर्थन करते हैं। स्पाइन {{5}लीफ आर्किटेक्चर में, एमटीपी ट्रंक केबल रीढ़ की हड्डी बनाते हैंएमटीपी कैसेट मॉड्यूलउपकरण किनारे पर एलसी डुप्लेक्स पोर्ट में संक्रमण प्रदान करना।
बैकबोन और संरचित केबलिंग
एंटरप्राइज़ और कैंपस नेटवर्क में, एमटीपी असेंबली दूरसंचार कक्षों, मुख्य वितरण फ़्रेमों और उपकरण कैबिनेटों के बीच बैकबोन फाइबर रन को सरल बनाती है। एक एकल 12 {{4} फ़ाइबर या 24 - फ़ाइबर एमटीपी ट्रंक, अन्यथा छह या बारह व्यक्तिगत डुप्लेक्स रन की जगह लेता है, जिससे केबल ट्रे की भीड़ और स्थापना का समय कम हो जाता है। एमटीपी आधारित बनाम एलसी आधारित उच्च-घनत्व केबलिंग की व्यावहारिक तुलना के लिए, हमारा देखेंएलसी बनाम एमटीपी/एमपीओ घनत्व गाइड.
उच्च-स्पीड माइग्रेशन: 40जी, 100जी, 400जी, और उससे आगे
एमटीपी बुनियादी ढांचे के लिए सबसे मजबूत तर्कों में से एक प्रवासन तत्परता है। एक अच्छी तरह से डिज़ाइन किया गया - एमटीपी ट्रंक और कैसेट सिस्टम न्यूनतम भौतिक परत परिवर्तनों के साथ 10जी {{3} से {{6} 40 जी, 40जी {{9 }} से - 100 जी, और 100 जी से 400 जी संक्रमण का समर्थन कर सकता है - अक्सर बैकबोन ट्रंक को जगह पर छोड़ते समय कैसेट मॉड्यूल और ट्रांसीवर को स्वैप किया जाता है। योजना बनाने वाली टीमों के लिएएकल -मोड बनाम मल्टीमोड निर्णयभविष्य में गति समर्थन के लिए, एमटीपी कनेक्टर दोनों फाइबर प्रकारों में सामान्य विभाजक है।

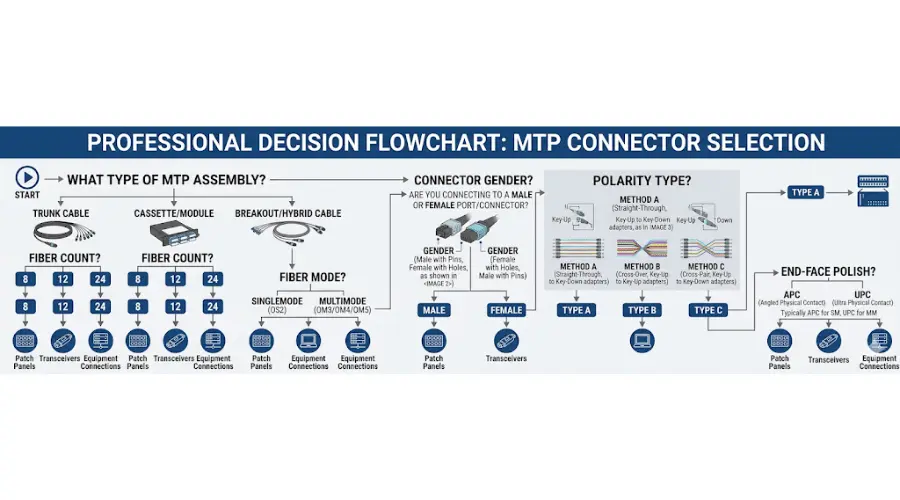

सही एमटीपी कनेक्टर कैसे चुनें
एमटीपी चयन एक एकल निर्णय नहीं है - यह लिंक किए गए विकल्पों की एक श्रृंखला है जिसे समग्र चैनल डिज़ाइन के साथ संरेखित होना चाहिए। यहाँ एक व्यावहारिक क्रम है.
चरण 1: फाइबर गणना को ऑप्टिक्स से मिलाएं
ट्रांसीवर से प्रारंभ करें. एक 40G SR4 QSFP+ मॉड्यूल 8 फाइबर (4 Tx + 4 Rx) का उपयोग करता है। एक 100G SR4 QSFP28 भी 8 फाइबर का उपयोग करता है। एक 400G SR8 QSFP-DD 16 फाइबर का उपयोग करता है। गलत फ़ाइबर गणना का चयन करने का अर्थ है या तो फ़ाइबर बर्बाद करना या - इससे भी बदतर - ऑप्टिक्स के कार्य करने के लिए पर्याप्त सक्रिय फ़ाइबर न होना। यदि आप 8-फाइबर ऑप्टिक्स के साथ 12-फाइबर ट्रंक का उपयोग कर रहे हैं, तो जानें कि कौन से 4 फाइबर गहरे रंग के हैं और तदनुसार अपने कैसेट मैपिंग की योजना बनाएं।
चरण 2: प्रत्येक बिंदु पर कनेक्टर लिंग का सत्यापन करें
लिंक में प्रत्येक कनेक्शन को मैप करें: ट्रांसीवर पोर्ट, पैच कॉर्ड, एडाप्टर पैनल, ट्रंक केबल एंड, कैसेट पोर्ट। प्रत्येक संभोग बिंदु पर, एक पक्ष नर (पिन किया हुआ) और दूसरा मादा (अनपिन किया हुआ) होना चाहिए। यहां ऑर्डर देने की त्रुटियां एमटीपी परिनियोजन में सबसे आम - और सबसे महंगी - फ़ील्ड गलतियों में से हैं।
चरण 3: पोलारिटी विधि का चयन करें और लॉक करें
संपूर्ण इंस्टॉलेशन के लिए टाइप ए, बी या सी चुनें। तरीकों का मिश्रण न करें. सुनिश्चित करें कि चैनल - ट्रंक, कैसेट, एडॉप्टर, पैच कॉर्ड - में प्रत्येक घटक समान ध्रुवता योजना का पालन करता है। इसका दस्तावेजीकरण करें और इसे इंस्टॉलेशन में शामिल प्रत्येक टीम को बताएं।
चरण 4: सिंगल मोड या मल्टीमोड चुनें
फाइबर प्रकार को प्रकाशिकी और अनुप्रयोग दूरी से मेल खाना चाहिए। छोटे -पहुंच वाले डेटा सेंटर लिंक (100 मीटर से कम) आमतौर पर OM3 या OM4 का उपयोग करते हैंमल्टीमोड फाइबर. आम तौर पर लंबी दूरी के लिंक, कैंपस बैकबोन और सामने के हॉल/बैकहॉल कनेक्शन की आवश्यकता होती हैएकल-मोड फ़ाइबर. यह विकल्प कनेक्टर एंड फेस को भी प्रभावित करता है। कुछ अनुप्रयोगों में सिंगल मोड लिंक के लिए एपीसी पॉलिश की आवश्यकता हो सकती है।
चरण 5: असेंबली प्रकार - ट्रंक, कैसेट, या ब्रेकआउट तय करें
प्रत्येक एमटीपी लिंक को एक ही तरह से तैनात नहीं किया जाता है। तीन मुख्य असेंबली प्रकार अलग-अलग भूमिकाएँ निभाते हैं:
- एमटीपी ट्रंक केबलपैच पैनल या वितरण क्षेत्रों के बीच बैकबोन कनेक्टिविटी के लिए उपयोग की जाने वाली एक एमटीपी असेंबली। विभिन्न फाइबर संख्या और लंबाई में उपलब्ध है। देखनाएमटीपी/एमपीओ पैच कॉर्डउदाहरण के लिए।
- एमटीपी कैसेट मॉड्यूल- एक फ़ैक्टरी-समाप्त परिक्षेत्र जो एक एमटीपी इंटरफ़ेस को कई एलसी या एससी डुप्लेक्स पोर्ट में तोड़ता है। कैसेट संरचित केबलिंग प्रणालियों में आवश्यक हैं जहां उपकरण डुप्लेक्स कनेक्टर का उपयोग करते हैं लेकिन रीढ़ की हड्डी एमटीपी आधारित है।
- एमटीपी ब्रेकआउट (हार्नेस) केबल- एक पंखा-आउट असेंबली जो एकल एमटीपी कनेक्टर को अलग-अलग डुप्लेक्स कनेक्टर (आमतौर पर एलसी) में विभाजित करती है। ब्रेकआउट केबल जैसेएमपीओ-से-एलसी 12-फाइबर हार्नेसवहां उपयोग किया जाता है जहां कैसेट आधारित दृष्टिकोण की तुलना में सीधे पंखे को प्राथमिकता दी जाती है।
यह निर्णय वर्तमान कार्यक्षमता और भविष्य की स्केलेबिलिटी दोनों को प्रभावित करता है। स्पीड माइग्रेशन के दौरान कैसेट आधारित दृष्टिकोण को पुन: कॉन्फ़िगर करना आसान है। एक ब्रेकआउट-आधारित दृष्टिकोण छोटे, बिंदु{4}से{{5}बिंदु लिंक के लिए कम प्रविष्टि हानि की पेशकश कर सकता है।
सामान्य एमटीपी ख़रीदना और स्थापना गलतियाँ
भ्रमित करने वाला लिंग और ध्रुवीयता
लिंग (पुरुष बनाम महिला) शारीरिक संभोग को निर्धारित करता है। ध्रुवीयता (ए, बी, सी) सिग्नल पथ मानचित्रण निर्धारित करती है। वे संबंधित हैं - दोनों में कनेक्टर ओरिएंटेशन - शामिल है लेकिन वे विनिमेय अवधारणाएं नहीं हैं। जो आदेश दोनों को भ्रमित करते हैं, उनका परिणाम अक्सर ऐसे घटकों में होता है जो शारीरिक रूप से फिट होते हैं लेकिन तार्किक रूप से टूटे हुए लिंक उत्पन्न करते हैं।
यह मानते हुए कि एमटीपी कनेक्टर सीधे एलसी या एससी को प्रतिस्थापित करते हैं
एमटीपी कनेक्टर एलसी या एससी पोर्ट में प्लग नहीं होता है। वे मौलिक रूप से भिन्न इंटरफ़ेस हैं। एमटीपी आधारित बैकबोन को डुप्लेक्स का उपयोग करने वाले उपकरण से जोड़ने के लिएएलसी कनेक्टर्स, आपको एक ट्रांज़िशन डिवाइस की आवश्यकता है: या तो एक कैसेट मॉड्यूल, एक ब्रेकआउट केबल, या एक एडाप्टर पैनल। इस चरण को छोड़ना आश्चर्यजनक रूप से सामान्य नियोजन भूल है।
अंत को नज़रअंदाज़ करना-चेहरे का निरीक्षण और सफ़ाई
मल्टी-फाइबर कनेक्टर संदूषण के प्रति अत्यधिक संवेदनशील होते हैं क्योंकि एक ही फेरूल फेस पर कई फाइबर कोर उजागर होते हैं। के अनुसारफ्लूक नेटवर्क्स एमपीओ कनेक्टर गाइड, यहां तक कि एमटीपी अंत चेहरे पर छोटे कण भी एक साथ कई चैनलों को प्रभावित कर सकते हैं, और ढीला मलबा संभोग के दौरान कोर क्षेत्र में स्थानांतरित हो सकता है। उद्योग मानक निरीक्षण प्रक्रिया का अनुसरण करता हैआईईसी 61300-3-35, जो बहु-फाइबर फेरूल के लिए स्वच्छता मानदंड निर्दिष्ट करता है और व्यक्तिगत फाइबर क्षेत्रों का आकलन करने से पहले संपूर्ण फेरूल सतह का निरीक्षण करने की सिफारिश करता है।
गलत फ़ाइबर गणना का आदेश देना
एक 12-फाइबर एमटीपी कनेक्टर और एक 8-फाइबर एमटीपी कनेक्टर एक ही उत्पाद परिवार से आ सकते हैं, लेकिन वे किसी दिए गए लिंक डिज़ाइन में विनिमेय नहीं हैं। फाइबर गिनती ट्रांसीवर की सक्रिय लेन गिनती और ब्रेकआउट योजना से मेल खाना चाहिए। जब संदेह हो, तो फाइबर गणना को ट्रांसीवर डेटाशीट के साथ संरेखित करें - न कि पिछले प्रोजेक्ट में उपयोग किए गए के साथ।
एमटीपी कनेक्टर्स को कैसे साफ और रखरखाव करें
फ़ाइबर नेटवर्क में सफ़ाई वैकल्पिक नहीं है, और यह बहु-फाइबर सिस्टम में विशेष रूप से महत्वपूर्ण है जहां एक गंदा फ़ेर्यूल एक बार में 12 या 24 चैनलों को ख़राब कर सकता है। विस्तृत मार्गदर्शन के लिए, हमारा संदर्भ लेंफाइबर ऑप्टिक रखरखाव और सफाई दिशानिर्देश.

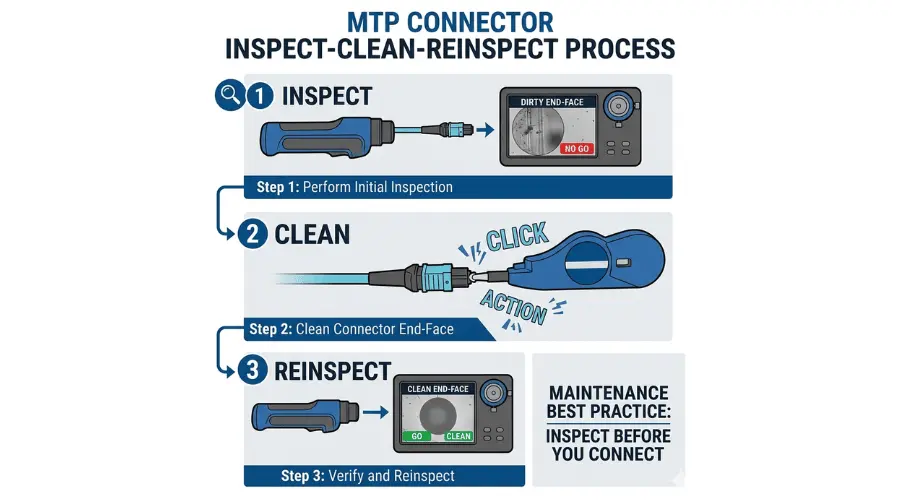

निरीक्षण-साफ़-प्रक्रिया का पुन:निरीक्षण करें
IEC 61300-3-35 द्वारा अनुशंसित और प्रमुख परीक्षण उपकरण निर्माताओं द्वारा प्रबलित स्वीकृत सर्वोत्तम अभ्यास - - तीन चरणों का पालन करता है:
- निरीक्षण करेंसंभोग से पहले कनेक्टर का अंतिम भाग आवर्धन के अंतर्गत होता है। एमटीपी कनेक्टर्स के लिए, इसका मतलब है कि पहले पूरे आयताकार फेरूल का निरीक्षण करना, फिर जोन ए (कोर) और बी (क्लैडिंग) में व्यक्तिगत फाइबर अंत चेहरों की जांच करना।
- साफएमटीपी/एमपीओ फेरूल ज्यामिति के लिए विशेष रूप से डिज़ाइन किए गए सफाई उपकरण का उपयोग करके अंतिम चेहरा। मानक सिंगल फ़ाइबर क्लीनर मल्टी फ़ाइबर कनेक्टर की पूरी अंतिम सतह को कवर नहीं करते हैं।
- पुनः निरीक्षण करेंसफाई के बाद यह पुष्टि करने के लिए कि संदूषण हटा दिया गया है। पुनः निरीक्षण छोड़ने से कण निकल सकते हैं जो कनेक्शन के दौरान मेटिंग कनेक्टर में स्थानांतरित हो जाते हैं।
मल्टी-फाइबर लिंक में संदूषण अधिक तीव्र क्यों होता है
डुप्लेक्स एलसी कनेक्टर के साथ, संदूषण एक फाइबर को प्रभावित करता है। 12-फाइबर एमटीपी कनेक्टर के साथ, गलत स्थान पर एक भी कण सम्मिलन हानि स्पाइक्स, ऊंचा रिटर्न हानि, या कई चैनलों में रुक-रुक कर त्रुटियों का कारण बन सकता है। 24-फाइबर कनेक्टर में, जोखिम दोगुना हो जाता है। यही कारण है कि एमटीपी बुनियादी ढांचे पर भरोसा करने वाले डेटा केंद्र स्वचालित एमटीपी निरीक्षण स्कोप में निवेश करते हैं जो आईईसी 61300-3-35 मानदंड के अनुसार पास/असफल परिणाम प्रदान करते हैं - 12 या 24 फाइबर अंत चेहरों पर मैन्युअल निरीक्षण बहुत धीमा है और पैमाने पर बहुत असंगत है।
एमटीपी कनेक्टर्स के बारे में अक्सर पूछे जाने वाले प्रश्न
क्या एमटीपी एमपीओ के समान है?
बिल्कुल नहीं। एमपीओ आईईसी 61754-7 और टीआईए-604-5 द्वारा परिभाषित जेनेरिक मल्टी{1}}फाइबर कनेक्टर प्रारूप है। एमटीपी यूएस कॉनक द्वारा बनाए गए एमपीओ कनेक्टर का एक उच्च-प्रदर्शन संस्करण है, जिसमें कम प्रविष्टि हानि, बेहतर यांत्रिक स्थायित्व और एक हटाने योग्य आवास के लिए इंजीनियरिंग सुधार शामिल हैं। एमटीपी कनेक्टर मानक एमपीओ कनेक्टर के साथ पूरी तरह से इंटरमेटेबल हैं।
क्या दो पुरुष एमटीपी कनेक्टर सीधे मिल सकते हैं?
नहीं, उचित एमटीपी मेटिंग के लिए हमेशा एक पुरुष (पिन किया हुआ) कनेक्टर और एक महिला (अनपिन किया हुआ) कनेक्टर की आवश्यकता होती है। दो पुरुष कनेक्टर्स के गाइड पिन आपस में टकराएंगे, जिससे संभोग असंभव हो जाएगा और पिन के क्षतिग्रस्त होने का खतरा होगा।
क्या एमटीपी कनेक्टर एलसी या एससी के साथ संगत हैं?
प्रत्यक्ष नहीं। एमटीपी और एलसी/एससी अलग-अलग कनेक्टर प्रारूप हैं। उनके बीच संक्रमण के लिए, आपको एक कैसेट मॉड्यूल, ब्रेकआउट केबल, या एडेप्टर पैनल की आवश्यकता होती है जो एमटीपी को {{2} से {{3} डुप्लेक्स रूपांतरण प्रदान करता है।
उच्च-घनत्व केबलिंग - एमटीपी या डुप्लेक्स एलसी के लिए कौन सा बेहतर है?
बैकबोन और ट्रंक केबलिंग के लिए जहां फाइबर घनत्व और तैनाती की गति मायने रखती है, एमटीपी आम तौर पर अधिक कुशल विकल्प है। डुप्लेक्स एलसी उपकरण किनारे पर मानक बना हुआ है, जहां व्यक्तिगत पोर्ट कनेक्शन की आवश्यकता होती है। अधिकांश डेटा सेंटर डिज़ाइनों में, दोनों का उपयोग एक साथ किया जाता है - बैकबोन में एमटीपी, उपकरण इंटरफ़ेस पर एलसी। विस्तृत तुलना के लिए, हमारा देखेंएलसी बनाम एमटीपी/एमपीओ गाइड.
मुझे एमटीपी कनेक्टर पर यूपीसी के बजाय एपीसी का उपयोग कब करना चाहिए?
जब एप्लिकेशन को बहुत कम बैक रिफ्लेक्शन की आवश्यकता होती है तो APC का उपयोग करें, आमतौर पर सिंगल मोड एनालॉग सिस्टम, CATV, PON और कुछ लॉन्ग हॉल लिंक में। अधिकांश मल्टीमोड डेटा सेंटर अनुप्रयोगों के लिए, यूपीसी मानक है। एपीसी और यूपीसी कनेक्टर्स को कभी भी एक ही मेटिंग जोड़ी में न मिलाएं।
400G अनुप्रयोगों के लिए मुझे कौन सा फ़ाइबर काउंट चुनना चाहिए?
यह ट्रांसीवर प्रकार पर निर्भर करता है . 400जी एसआर8 और डीआर8 ऑप्टिक्स को 16 सक्रिय फाइबर (8 टीएक्स + 8 आरएक्स) की आवश्यकता होती है, जो 16-फाइबर एमटीपी कनेक्टर की ओर इशारा करता है। जी डीआर4 8 फाइबर का उपयोग करता है, जो 8-फाइबर एमटीपी का समर्थन करता है। हमेशा ट्रांसीवर मॉड्यूल की डेटाशीट के विरुद्ध फाइबर गिनती की पुष्टि करें।
एमटीपी कनेक्टर्स को कितनी बार साफ करना चाहिए?
सबसे अच्छा अभ्यास यह है कि प्रत्येक कनेक्शन से पहले हर बार कनेक्टर को जोड़ने से पहले उसका निरीक्षण और सफाई (यदि आवश्यक हो) की जाए। उच्च पुनर्संयोजन दर (प्रयोगशाला, परीक्षण, क्रॉस-कनेक्ट क्षेत्र) वाले वातावरण में, यह अनुशासन सीधे समस्या निवारण समय और लिंक विफलताओं को कम करता है।
निष्कर्ष
एक एमटीपी कनेक्टर सिर्फ एक बहु{{0}फाइबर प्लग - नहीं है, यह एक सिस्टम{2}स्तरीय घटक है जिसका प्रदर्शन कई अंतरसंबंधित निर्णयों को सही करने पर निर्भर करता है: फाइबर गणना, लिंग, ध्रुवीयता विधि, फाइबर प्रकार, अंत {{3}फेस पॉलिश, और असेंबली प्रकार। इनमें से प्रत्येक विकल्प को ट्रांसीवर, चैनल डिज़ाइन और सुविधा के माइग्रेशन रोडमैप के साथ संरेखित होना चाहिए।
सबसे विश्वसनीय एमटीपी परिनियोजन किसी भी घटक को ऑर्डर करने से पहले ट्रांसीवर से ट्रांसीवर - तक एक दस्तावेज लिंक आर्किटेक्चर - से शुरू होता है। वह एकल अनुशासन अधिकांश फ़ील्ड त्रुटियों को रोकता है: गलत लिंग, बेमेल ध्रुवता, असंगत फाइबर गणना, और दूषित अंत चेहरे जो एक साथ कई चैनलों को ख़राब करते हैं।
