एलसी फाइबर कनेक्टर: प्रकार, उपयोग, और अपने प्रोजेक्ट के लिए सही कनेक्टर का चयन कैसे करें

यदि आप फाइबर ऑप्टिक नेटवर्क के साथ काम करते हैं, तो एलसी फाइबर कनेक्टर आपके सामने आने वाले पहले घटकों में से एक है। यह डेटा सेंटर स्विच से लेकर सर्वर लिंक से लेकर एंटरप्राइज़ बैकबोन पैचिंग और टेलीकॉम डिस्ट्रीब्यूशन फ्रेम तक लगभग हर आधुनिक संरचित केबलिंग वातावरण में दिखाई देता है।

फिर भी कई खरीदार और फ़ील्ड इंस्टॉलर अभी भी समान व्यावहारिक प्रश्नों में भाग लेते हैं: एलसी कनेक्टर वास्तव में क्या है? कौन से एलसी कनेक्टर प्रकार मौजूद हैं, और वे कैसे भिन्न हैं? एलसी किस प्रकार भिन्न है?अनुसूचित जाति, एसटी, या एफसी? और जब आप खरीद ऑर्डर के सामने खड़े होते हैं, तो आप यह कैसे सुनिश्चित करते हैं कि आपके द्वारा चुना गया एलसी पैच केबल वास्तव में आपके हार्डवेयर से मेल खाता है?

यह मार्गदर्शिका उन प्रश्नों पर चरण दर चरण काम करती है। संदर्भ के बिना उत्पादों को सूचीबद्ध करने के बजाय, यह बताता है कि एलसी कनेक्टर कहां फिट होते हैं, ऑर्डर करने से पहले क्या सत्यापित करना है, और किन गलतियों से बचना है - ताकि आप केबल आने के बाद बेमेल समस्या निवारण में कम समय व्यतीत करें।

एलसी फाइबर कनेक्टर क्या है?

LC का मतलब ल्यूसेंट कनेक्टर है। इसे मूल रूप से ल्यूसेंट टेक्नोलॉजीज (अब नोकिया का हिस्सा) द्वारा विकसित किया गया था और तब से यह उद्योग में सबसे व्यापक रूप से तैनात छोटे फॉर्म फैक्टर (एसएफएफ) फाइबर ऑप्टिक कनेक्टर में से एक बन गया है। एलसी कनेक्टर को मानकीकृत किया गया हैटीआईए-604-10 (एफओसीआईएस-10), जो सिम्प्लेक्स, डुप्लेक्स और क्वाड्रुप्लेक्स कॉन्फ़िगरेशन के लिए इसकी इंटरमेटेबिलिटी आवश्यकताओं को परिभाषित करता है।

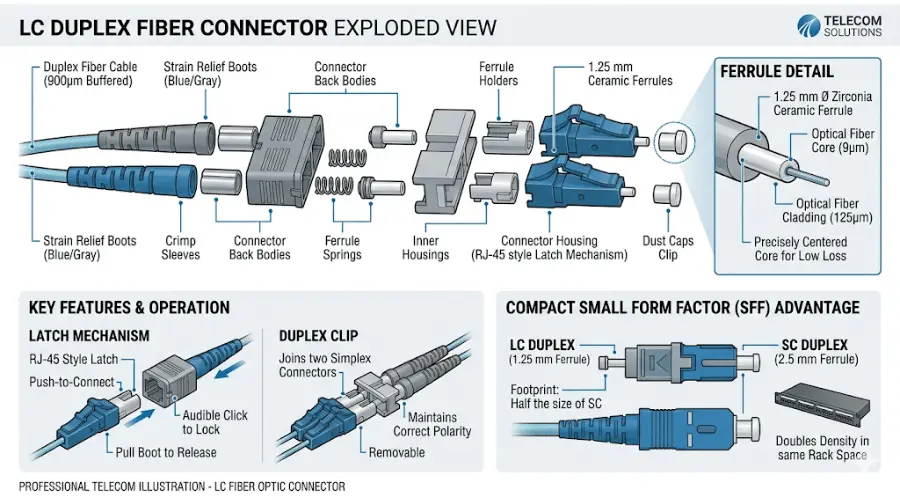

जो चीज़ एलसी डिज़ाइन को विशिष्ट बनाती है, वह है इसका 1.25 मिमी सिरेमिक फेरूल - जो एससी, एसटी और एफसी कनेक्टर्स में उपयोग किए जाने वाले 2.5 मिमी फेरूल के व्यास का बिल्कुल आधा है। आरजे-45 क्लिप के समान एक कॉम्पैक्ट पुश-पुल लैच तंत्र के साथ मिलकर वह छोटा सा फेरूल, पैच पैनल और उपकरण फेसप्लेट पर काफी अधिक पोर्ट घनत्व की अनुमति देता है। व्यवहार में, आप SC की तुलना में एक ही पैनल स्थान में लगभग दोगुने LC पोर्ट फिट कर सकते हैं।

एलसी कनेक्टर दोनों के साथ काम करता हैसिंगल मोड और मल्टीमोड फाइबर. यह एक ऐसा बिंदु है जिस पर पहले ही जोर दिया जाना चाहिए, क्योंकि सबसे आम गलतफहमियों में से एक यह है कि "एलसी" का तात्पर्य एक विशेष फाइबर मोड से है। यदि ऐसा नहीं होता। कनेक्टर प्रारूप और फ़ाइबर ट्रांसमिशन मोड दो अलग-अलग विशिष्टताएं हैं - और उन्हें भ्रमित करना साइट पर असंगत केबल के साथ समाप्त होने के सबसे तेज़ तरीकों में से एक है।

एलसी कनेक्टर्स की मुख्य विशेषताएं और लाभ

उच्च-घनत्व केबलिंग के लिए कॉम्पैक्ट आकार

आधुनिक फाइबर बुनियादी ढांचे पर एलसी के हावी होने का सबसे बड़ा कारण घनत्व है। 1यू रैक माउंट पैच पैनल में, एलसी एडाप्टर आपको बड़े कनेक्टर प्रारूपों की तुलना में कहीं अधिक फाइबर पोर्ट में पैक करने की अनुमति देते हैं। जब आप एक डेटा सेंटर कैबिनेट में केबल लगा रहे हैं, जहां रैक स्पेस की प्रत्येक इकाई मायने रखती है - या एक हाई{5}पोर्ट{6}काउंट लीफ स्विच - को पैच कर रहे हैं तो घनत्व लाभ न केवल सुविधाजनक है, यह अक्सर एक कठिन आवश्यकता होती है।

विश्वसनीय कुंडी तंत्र और लगातार संरेखण

एलसी लैच डिज़ाइन एक श्रव्य क्लिक के साथ सुरक्षित संभोग प्रदान करता है, जिससे तकनीशियनों के लिए इंस्टॉलेशन के दौरान एक अच्छे कनेक्शन की पुष्टि करना आसान हो जाता है। 1.25 मिमी ज़िरकोनिया सिरेमिक फेर्रू कम प्रविष्टि हानि (आमतौर पर 0.3 डीबी प्रति जोड़ी जोड़ी के तहत) और कनेक्ट {{3}डिस्कनेक्ट चक्रों में दोहराए जाने योग्य ऑप्टिकल प्रदर्शन प्रदान करता है। बार-बार पैचिंग गतिविधि वाले वातावरण के लिए - एंटरप्राइज़ वायरिंग कोलोसेट या कोलोकेशन सुविधाओं में स्थानांतरण, जोड़ना और परिवर्तन करना - जो दोहराव मायने रखता है।

एसएफपी - आधारित ऑप्टिकल मॉड्यूल के लिए मानक इंटरफ़ेस

अधिकांश एसएफपी, एसएफपी+, और एसएफपी28 ऑप्टिकल ट्रांसीवर डुप्लेक्स एलसी इंटरफेस का उपयोग करते हैं। के अनुसारसिस्को का एसएफपी मॉड्यूल दस्तावेज़ीकरण, सभी मानक एसएफपी पोर्ट एलसी {{0} प्रकार कनेक्टर का उपयोग करते हैं। इसका मतलब यह है कि यदि आपका नेटवर्क उपकरण एसएफपी ऑप्टिक्स - पर निर्भर करता है और अधिकांश आधुनिक ईथरनेट स्विच, राउटर और मीडिया कन्वर्टर्स - करते हैं तो एलसी पैच केबल लगभग निश्चित रूप से वही हैं जो आपको इंटरकनेक्शन के लिए चाहिए।

एलसी कनेक्टर प्रकार: आपके विकल्प क्या हैं?

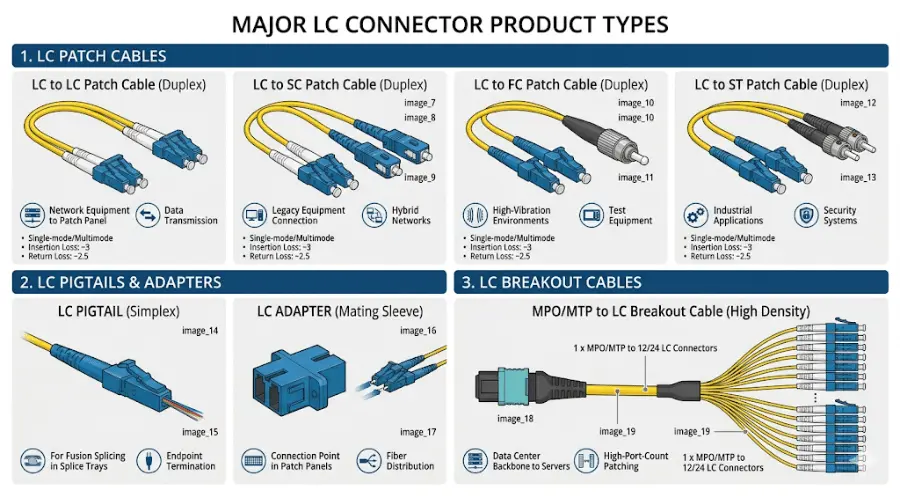

जब लोग "एलसी कनेक्टर प्रकार" खोजते हैं, तो वे आमतौर पर एलसी इंटरफ़ेस का उपयोग करने वाले विभिन्न उत्पाद रूपों को समझना चाहते हैं। यहां मुख्य श्रेणियों का विवरण दिया गया है।

एलसी फाइबर पैच केबल्स

एलसी फाइबर पैच केबलसबसे अधिक खरीदे जाने वाले एलसी-आधारित उत्पाद हैं। वे अलग-अलग पैचिंग परिदृश्यों को संभालने के लिए कई कनेक्टर्स अंत संयोजनों में आते हैं:

• एलसी से एलसी पैच कॉर्डस्विच के लिए मानक विकल्प - पैनल या पैनल से {{1} से {2} पैनल या 3 से {4} पैनल कनेक्शन जहां दोनों पक्ष एलसी का उपयोग करते हैं
• नए एलसी से सुसज्जित हार्डवेयर को पुराने एससी आधारित बुनियादी ढांचे से कनेक्ट करते समय एलसी से एससी पैच कॉर्ड - की अक्सर आवश्यकता होती है।
• एलसी से एफसी या एलसी से एसटी पैच कॉर्ड - का उपयोग मिश्रित {{1}विरासत वातावरण या विशेष परीक्षण सेटअप में किया जाता है
• एमपीओ/एमटीपी से एलसी ब्रेकआउट असेंबलियां - उच्च {{1}फाइबर {{2}गिनती बैकबोन ट्रंक और व्यक्तिगत एलसी {{3}फेसिंग स्विच पोर्ट के बीच संक्रमण के लिए

इनमें से प्रत्येक एकल मोड (OS2) या मल्टीमोड (OM3, OM4, OM5) संस्करणों में उपलब्ध है। कनेक्टर अंत फाइबर मोड का निर्धारण नहीं करता है - हमेशा फाइबर विनिर्देश को स्वतंत्र रूप से सत्यापित करता है।

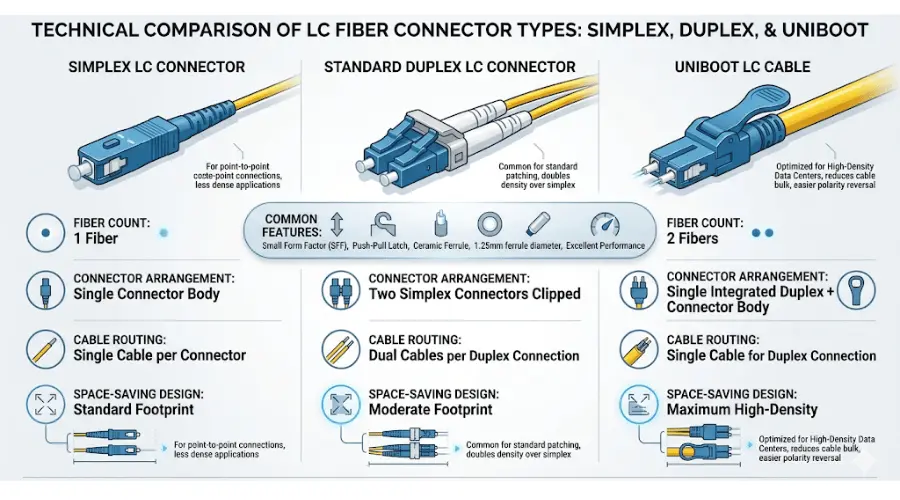

सिम्प्लेक्स बनाम डुप्लेक्स एलसी कनेक्टर्स

A सिम्प्लेक्स एलसी कनेक्टरएकल फाइबर स्ट्रैंड को समाप्त करता है। एक डुप्लेक्स एलसी कनेक्टर दो फाइबर को एक साथ जोड़ता है - एक ट्रांसमिट के लिए, एक प्राप्त करने के लिए। अधिकांश ट्रांसीवर आधारित ईथरनेट लिंक को डुप्लेक्स केबलिंग की आवश्यकता होती है, क्योंकि एसएफपी मॉड्यूल को अलग-अलग टीएक्स और आरएक्स पथ की आवश्यकता होती है। हालाँकि, कुछ द्विदिश (BiDi) ऑप्टिक्स एक ही फाइबर पर विभिन्न तरंग दैर्ध्य पर संचारित और प्राप्त करते हैं, जिसके लिए केवल सिंप्लेक्स एलसी केबल की आवश्यकता होती है। ऑर्डर देने से पहले हमेशा ट्रांसीवर डेटाशीट की जांच करें।

स्टैंडर्ड डुप्लेक्स बनाम यूनीबूट एलसी केबल्स

एक मानक डुप्लेक्स एलसी केबल में दो अलग-अलग फाइबर पैर होते हैं, प्रत्येक का अपना कनेक्टर और बूट होता है। एयूनिबूट एलसी डिज़ाइनएकीकृत कनेक्टर हाउसिंग के साथ दोनों फाइबर को एक ही जैकेट में जोड़ता है। व्यावहारिक अंतर उच्च-घनत्व वाले वातावरण में सबसे अधिक दिखाई देता है:

• एक भीड़ भरे डेटा सेंटर कैबिनेट में जहां आप प्रति पैनल 48 या 96 पोर्ट पैच कर रहे हैं, यूनीबूट केबल बंडल व्यास को काफी कम कर देते हैं, वायु प्रवाह में सुधार करते हैं और व्यक्तिगत कनेक्शन का पता लगाना आसान बनाते हैं।
• जब आपको इंस्टालेशन के दौरान ध्रुवीयता को उलटने की आवश्यकता होती है, तो कुछ यूनीबूट डिज़ाइन पूरे पैच कॉर्ड को स्वैप करने की तुलना में कनेक्टर पर उपकरण को कम ध्रुवीयता उलटने की अनुमति देते हैं, जिससे वास्तविक समय में {{2}बचत होती है।
• कम {{0}घनत्व या कम जगह के लिए {{1}बाधित वातावरण के लिए - एक दर्जन फाइबर पोर्ट के साथ एक छोटा दूरसंचार कोठरी, उदाहरण के लिए - मानक डुप्लेक्स केबल ठीक काम करते हैं और आम तौर पर लागत कम होती है

एलसी कनेक्टर पोलिश प्रकार: यूपीसी बनाम एपीसी

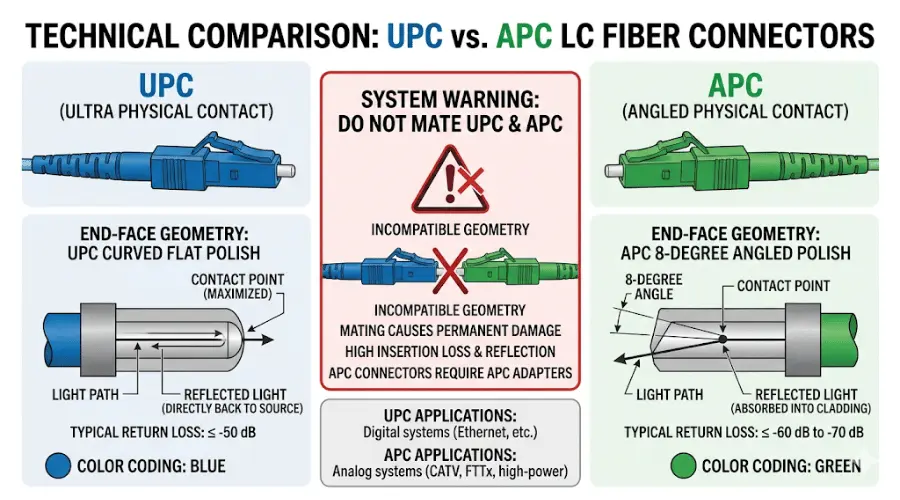

एलसी कनेक्टर यूपीसी (अल्ट्रा फिजिकल कॉन्टैक्ट) और एपीसी (एंगल्ड फिजिकल कॉन्टैक्ट) पॉलिश में उपलब्ध हैं। यूपीसी कनेक्टर्स का अंतिम भाग थोड़ा घुमावदार होता है और यह अधिकांश डेटा और एंटरप्राइज़ अनुप्रयोगों के लिए मानक विकल्प है। एपीसी कनेक्टर्स में 8 डिग्री का कोणीय अंत चेहरा होता है, जो एनालॉग वीडियो, पीओएन और लंबे समय तक चलने वाले टेलीकॉम सिस्टम में उच्च रिटर्न लॉस प्रदर्शन प्रदान करता है, जहां बैक-रिफ्लेक्शन संवेदनशीलता एक चिंता का विषय है। पॉलिश का प्रकार ऑप्टिकल प्रदर्शन को कैसे प्रभावित करता है, इसकी गहन व्याख्या के लिए, हमारी मार्गदर्शिका देखेंपीसी बनाम यूपीसी बनाम एपीसी फाइबर कनेक्टर पॉलिश.

महत्वपूर्ण:कभी भी UPC कनेक्टर को APC कनेक्टर के साथ न जोड़ें। कोणीय और सपाट सिरे शारीरिक रूप से असंगत हैं, और जबरदस्ती कनेक्शन जोड़ने से दोनों फेरूल को नुकसान होगा और अस्वीकार्य सिग्नल हानि उत्पन्न होगी।

एलसी एडेप्टर और कप्लर्स

एलसी फाइबर ऑप्टिक एडेप्टर(कप्लर्स भी कहा जाता है) मेटिंग स्लीव्स हैं जो एक पैच पैनल, बाड़े या दीवार आउटलेट के अंदर दो एलसी कनेक्टर्स को जोड़ते हैं। वे सिम्प्लेक्स और डुप्लेक्स प्रारूपों में आते हैं, जब आपको पैच फ़ील्ड में विभिन्न कनेक्टर प्रकारों को पाटने की आवश्यकता होती है, तो एससी से - एलसी हाइब्रिड एडेप्टर के विकल्प होते हैं।

एलसी पिगटेल

एलसी फाइबर पिगटेलये छोटी लंबाई के फ़ाइबर होते हैं जिनके एक सिरे पर एलसी कनेक्टर फ़ैक्टरी से जुड़ा होता है और दूसरे सिरे पर एक खाली फ़ाइबर होता है। वे आमतौर पर डिस्ट्रीब्यूशन बॉक्स या ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम (ओडीएफ) के भीतर स्प्लिस ट्रे में आने वाली केबल पर फ्यूजन - से जुड़े होते हैं। पिगटेल टेलीकॉम आउटसाइड प्लांट टर्मिनेशन और डेटा सेंटर स्ट्रक्चर्ड केबलिंग दोनों में आम हैं।

एलसी कनेक्टर आमतौर पर कहां उपयोग किए जाते हैं?

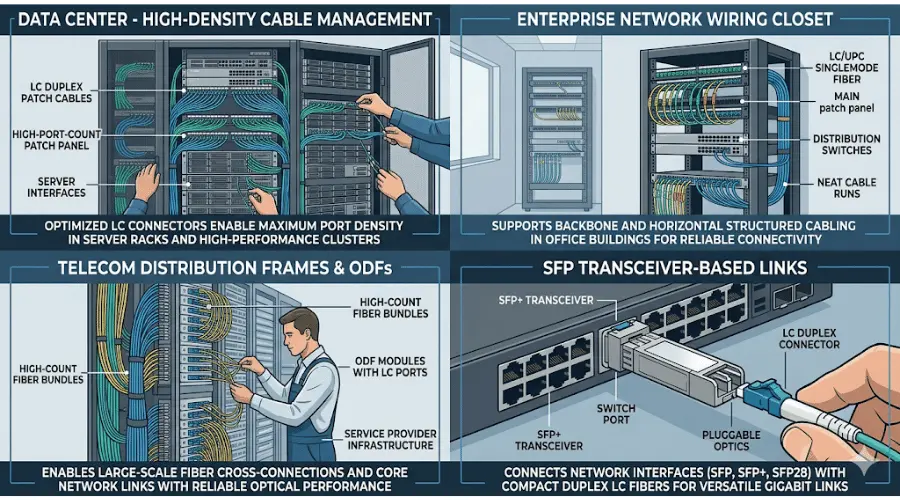

डेटा केंद्र

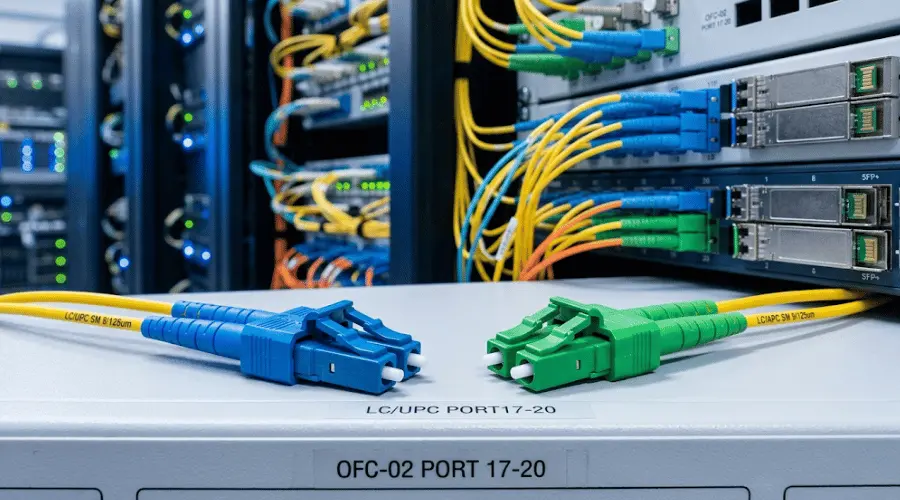

डेटा केंद्रों के अंदर एलसी प्रमुख कनेक्टर प्रारूप है। यह रैक स्विच और सर्वर के शीर्ष के बीच छोटे इंटरकनेक्ट लिंक को संभालता है, पैच पैनल के बीच क्रॉस कनेक्ट करता है, और उच्च फाइबर फाइबर से ब्रेकआउट कनेक्शन एमपीओ/एमटीपी ट्रंक केबल को अलग-अलग स्विच पोर्ट तक नियंत्रित करता है। SFP28 या QSFP ब्रेकआउट कॉन्फ़िगरेशन पर 10G, 25G, या यहां तक ​​कि 100G ईथरनेट चलाने वाले उच्च घनत्व वाले वातावरण में, LC वह इंटरफ़ेस है जिसके साथ आप सबसे अधिक काम करेंगे।

एंटरप्राइज़ और कैम्पस नेटवर्क

उद्यम भवनों में, एलसी पैच कॉर्ड संरचित फाइबर केबल सिस्टम के भीतर स्विच, राउटर और एक्सेस परत हार्डवेयर को जोड़ते हैं। एलसी विशेष रूप से आईडीएफ (मध्यवर्ती वितरण फ्रेम) कोठरी और एमडीएफ (मुख्य वितरण फ्रेम) कमरों में व्यावहारिक है जहां कई विभाग पैचिंग बुनियादी ढांचे को साझा करते हैं और संगठित केबल प्रबंधन आवश्यक है।

दूरसंचार और फाइबर वितरण

एलसी कनेक्टर दूरसंचार केंद्रीय कार्यालयों, फाइबर वितरण केंद्रों और फाइबर ऑप्टिक टर्मिनल बॉक्स में दिखाई देते हैं जहां उच्च फाइबर गिनती को समाप्त करने और कॉम्पैक्ट बाड़ों में प्रबंधित करने की आवश्यकता होती है। एफटीटीएच (फाइबर टू द होम) और एमडीयू (मल्टी{1}}डवेलिंग यूनिट) केबलिंग में, एलसी का उपयोग अक्सर वितरण पक्ष पर एससी-एपीसी के साथ किया जाता है।

एसएफपी ट्रांसीवर-आधारित लिंक

यह स्वयं उल्लेख के योग्य है क्योंकि यह एलसी पैच केबल के लिए सबसे आम संदर्भ है। चाहे आप 1जी एसएफपी, 10जी एसएफपी+, या 25जी एसएफपी28 ऑप्टिक्स तैनात कर रहे हों, ट्रांसीवर का फाइबर इंटरफ़ेस लगभग हमेशा डुप्लेक्स एलसी होता है। इसका मतलब है कि हर बार जब आप ट्रांसीवर मॉड्यूल स्थापित या बदलते हैं, तो आप एलसी पैच कॉर्ड के साथ काम कर रहे होते हैं। एलसी उच्च घनत्व ट्रांसीवर परिनियोजन में कैसे फिट बैठता है, इस पर गहराई से नज़र डालने के लिए, हमारी तुलना देखेंउच्च -घनत्व फाइबर के लिए एलसी बनाम एमटीपी/एमपीओ.

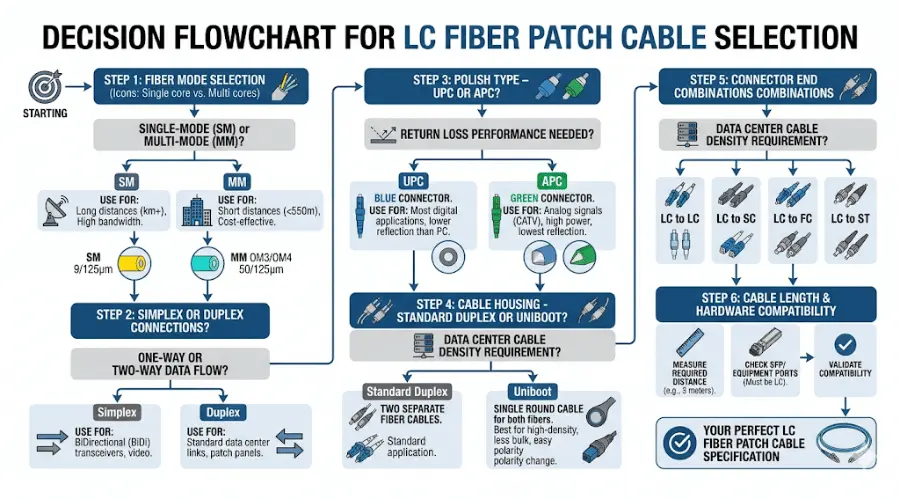

सही एलसी पैच केबल कैसे चुनें: एक चरण-दर-चरण दृष्टिकोण

सही एलसी उत्पाद चुनना जटिल नहीं है, लेकिन इसके लिए कई विशिष्टताओं को सही क्रम में जांचने की आवश्यकता होती है। नीचे वह प्रक्रिया दी गई है जो ऑर्डर देने में होने वाली सबसे सामान्य गलतियों से बचाती है।

चरण 1: पहले फ़ाइबर मोड निर्धारित करें - कनेक्टर नहीं

किसी भी अन्य चीज़ से पहले, पुष्टि करें कि आपके लिंक को सिंगल मोड या मल्टीमोड फाइबर की आवश्यकता है या नहीं। ट्रांसीवर डेटाशीट, स्विच पोर्ट विनिर्देशों और मौजूदा फाइबर प्लांट की जांच करें। एलसी कनेक्टर या तो सिंगल मोड या मल्टीमोड हो सकता है - कनेक्टर का आकार आपको अंदर के फाइबर के बारे में कुछ नहीं बताता है।

खरीद में हम अक्सर एक गलती देखते हैं: कोई व्यक्ति फ़ाइबर मोड को सत्यापित किए बिना, केवल कनेक्टर के आधार पर "एलसी पैच केबल" का ऑर्डर देता है। केबल आती है, एलसी कनेक्टर एडॉप्टर में ठीक से क्लिक करता है - लेकिन लिंक विफल हो जाता है या अत्यधिक नुकसान दिखाता है क्योंकि फाइबर प्रकार ऑप्टिक्स से मेल नहीं खाता है। कनेक्टर अनुकूलता और फ़ाइबर अनुकूलता दो अलग-अलग जाँचें हैं।

चरण 2: सिम्प्लेक्स या डुप्लेक्स की पुष्टि करें

Most standard SFP transceiver links use duplex LC cables. But if your design uses BiDi (bidirectional) optics or a specific single-fiber application, you may need simplex. Check the port interface on your device - do not assume duplex by default without verifying.

चरण 3: कनेक्टर पॉलिश चुनें

अधिकांश डेटा सेंटर और एंटरप्राइज़ ईथरनेट अनुप्रयोगों के लिए, यूपीसी पॉलिश मानक है। यदि आप पीओएन, सीएटीवी, या लंबी दूरी के दूरसंचार वातावरण में काम कर रहे हैं, तो एपीसी की आवश्यकता हो सकती है। रंग कोडिंग मदद करती है: नीले बूट आमतौर पर यूपीसी सिंगल मोड को दर्शाते हैं, हरे बूट एपीसी को दर्शाते हैं। मल्टीमोड कनेक्टर में आमतौर पर बेज (OM1) या एक्वा (OM3/OM4) बूट होते हैं। अपने एडॉप्टर पॉलिश के विरुद्ध सत्यापित करें - यूपीसी और एपीसी को मिलाने से फ़ेरुल्स को नुकसान होगा।

चरण 4: स्टैंडर्ड डुप्लेक्स या यूनीबूट पर निर्णय लें

यदि आप कम घनत्व वाले रैक में 24 से कम पोर्ट पैच कर रहे हैं, तो मानक डुप्लेक्स केबल सरल और लागत प्रभावी हैं। यदि आप घने कैबिनेट - 48, 96, या अधिक एलसी पोर्ट - में काम कर रहे हैं तो यूनीबूट केबल केबल की भीड़ को काफी कम कर देते हैं। यूनीबूट पर विचार करें, खासकर जब वायु प्रवाह प्रबंधन, केबल ट्रेसिंग, या बार-बार ध्रुवीयता परिवर्तन प्राथमिकताएं हों।

चरण 5: कनेक्टर अंत संयोजनों को सत्यापित करें

प्रत्येक लिंक LC-से-LC नहीं है। लिंक पथ के दोनों सिरों की जाँच करें. मिश्रित वातावरण में, एक छोर एलसी (स्विच एसएफपी पोर्ट पर) हो सकता है जबकि दूसरा छोर एससी, एफसी, या एसटी (पुराने पैच पैनल या लीगेसी डिवाइस पर) हो सकता है। हाइब्रिड पैच कॉर्ड जैसेएससी से एलसी केबलअतिरिक्त एडाप्टर के बिना इन बदलावों को संभालें।

चरण 6: केबल की लंबाई और जैकेट रेटिंग की जाँच करें

वास्तविक रूटिंग पथ को मापें - सीधी रेखा की दूरी को नहीं। सर्विस लूप, वर्टिकल केबल रन और पैच पैनल पोजिशनिंग का ध्यान रखें। प्लेनम {{4}रेटेड स्थानों के लिए, पुष्टि करें कि केबल जैकेट स्थानीय अग्नि कोड आवश्यकताओं (ओएफएनपी या एलएसजेडएच, क्षेत्राधिकार के आधार पर) को पूरा करता है। अतिरिक्त केबल लंबाई घने रैक में प्रबंधन समस्याएं पैदा करती है; अपर्याप्त लंबाई कनेक्टर्स पर दबाव पैदा करती है।

इससे पहले कि आप -चेकलिस्ट ऑर्डर करें

किसी भी एलसी पैच केबल खरीद को अंतिम रूप देने से पहले, इन छह वस्तुओं की पुष्टि करें:

• फ़ाइबर मोड: सिंगल मोड (OS2) या मल्टीमोड (OM3/OM4/OM5)?
• केबल निर्माण: सिम्प्लेक्स या डुप्लेक्स?
• कनेक्टर पॉलिश: यूपीसी या एपीसी? (और क्या यह दोनों सिरों पर लगे एडाप्टर से मेल खाता है?)
• दोनों सिरों पर कनेक्टर प्रकार: एलसी-एलसी, एलसी-एससी, या कोई अन्य संयोजन?
• केबल की लंबाई: वास्तविक रूटिंग पथ के साथ मापी गई?
• ट्रांसीवर और हार्डवेयर संगतता: क्या पैच कॉर्ड विनिर्देश ऑप्टिक्स डेटाशीट से मेल खाता है?

एलसी बनाम एससी, एसटी और एफसी: एक व्यावहारिक तुलना

यह समझना कि एलसी अन्य सामान्य से कैसे तुलना करता हैफाइबर ऑप्टिक कनेक्टर प्रकारयह निर्णय लेने में आपकी सहायता करता है कि कब एलसी सही विकल्प है और कब कोई अन्य प्रारूप अधिक उपयुक्त हो सकता है।

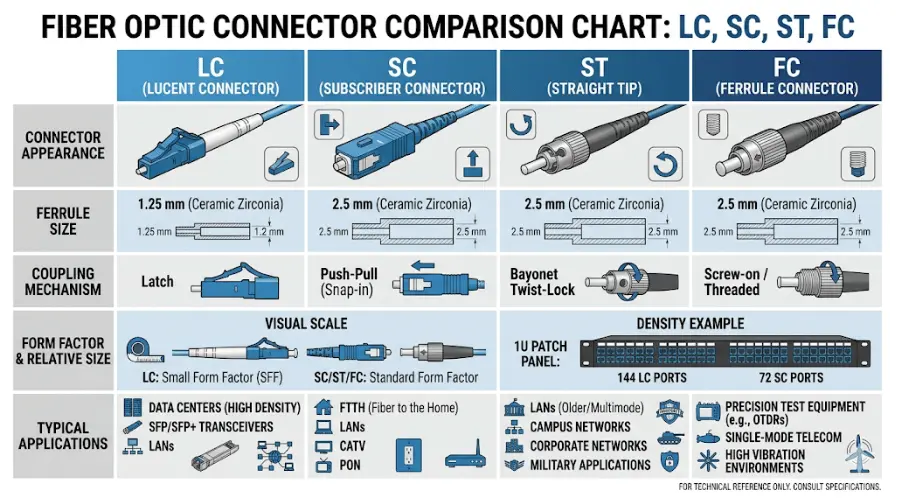

तुलना तालिका

एलसी और एससी कनेक्टर्स के बीच क्या अंतर है?

सबसे महत्वपूर्ण अंतर भौतिक आकार का है। एलसी 1.25 मिमी फेरूल का उपयोग करता है, जबकि एससी 2.5 मिमी फेरूल का उपयोग करता है। इसका मतलब है कि एलसी समान पैनल स्थान में लगभग दोगुने पोर्ट घनत्व का समर्थन करता है। दोनों कनेक्टर सिंगल मोड और मल्टीमोड फ़ाइबर के साथ काम करते हैं, और दोनों एक पुश{5}}पुल कपलिंग डिज़ाइन का उपयोग करते हैं। नई तैनाती में जहां एसएफपी आधारित हार्डवेयर मानक है, एलसी लगभग हमेशा वह कनेक्टर होता है जिसकी आपको आवश्यकता होगी। एससी मौजूदा इंस्टॉलेशन, एफटीटीएच ओएनटी कनेक्शन और ऐसे वातावरण में आम रहता है जहां एससी एडाप्टर के आसपास बुनियादी ढांचे का निर्माण किया गया था।

आपको एलसी के स्थान पर एसटी या एफसी का उपयोग कब करना चाहिए?

एसटी कनेक्टर एक बैयोनेट ट्विस्ट {{0} लॉक कपलिंग का उपयोग करते हैं और ज्यादातर विरासत परिसर लैन वातावरण, सरकारी प्रतिष्ठानों और कुछ औद्योगिक अनुप्रयोगों में पाए जाते हैं। एफसी कनेक्टर सुरक्षित, कंपन प्रतिरोधी कनेक्शन के लिए थ्रेडेड कपलिंग का उपयोग करते हैं और मुख्य रूप से परीक्षण और माप सेटअप या पुराने दूरसंचार उपकरण में दिखाई देते हैं। नई संरचित केबलिंग परियोजनाओं के लिए, अधिकांश मामलों में एलसी अधिक व्यावहारिक विकल्प है - लेकिन यदि आपका मौजूदा हार्डवेयर एसटी या एफसी पोर्ट को उजागर करता है, तो आपको या तो मैचिंग पैच कॉर्ड या हाइब्रिड एलसी से {{6}एसटी/एफसी केबल की आवश्यकता होगी।

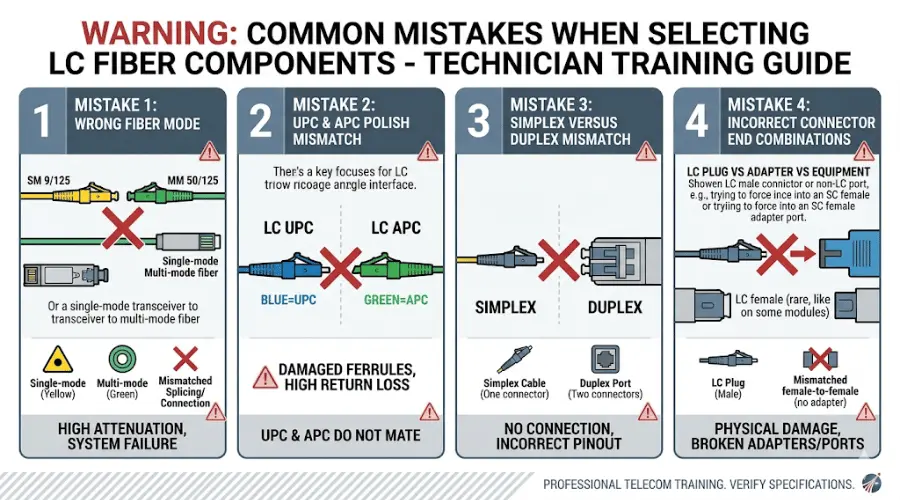

एलसी फाइबर घटकों का चयन करते समय सामान्य गलतियाँ

सही कनेक्टर लेकिन गलत फ़ाइबर मोड का ऑर्डर देना

यह खरीदारी में होने वाली सबसे अधिक त्रुटि है जिसका हमें सामना करना पड़ता है। एलसी कनेक्टर भौतिक रूप से एडॉप्टर के साथ जुड़ता है, भले ही अंदर का फाइबर सिंगल मोड या मल्टीमोड हो। कनेक्शन सही दिखता है, लेकिन लिंक या तो पूरी तरह से विफल हो जाता है या अत्यधिक क्षीणन दिखाता है। हमेशा कनेक्टर प्रकार से स्वतंत्र रूप से फ़ाइबर मोड की पुष्टि करें।

बेमेल पोलिश प्रकार

यूपीसी एडाप्टर (या इसके विपरीत) में एक एपीसी पॉलिश कनेक्टर डालने से दोनों फ़ेरूल अंतिम चेहरे क्षतिग्रस्त हो जाते हैं। बेमेल कोणों द्वारा निर्मित वायु अंतराल उच्च रिटर्न हानि और संभावित रूप से स्थायी खरोंच का कारण बनता है। यदि आप ऐसे वातावरण में काम कर रहे हैं जो दूरसंचार वितरण में आम तौर पर यूपीसी और एपीसी कनेक्शनों को मिलाता है, तो लेबल एडेप्टर को स्पष्ट रूप से लेबल करें और रंग कोडित बूट सिस्टम पर इंस्टॉलेशन स्टाफ को प्रशिक्षित करें।

सिम्पलेक्स बनाम डुप्लेक्स आवश्यकताओं की अनदेखी

एक डुप्लेक्स एलसी केबल भौतिक रूप से एक सिम्प्लेक्स एलसी एडाप्टर पैनल में फिट नहीं होगा, और एक सिम्प्लेक्स केबल एक डुप्लेक्स ट्रांसीवर के आधे हिस्से को असंबद्ध छोड़ देगा। यह स्पष्ट लगता है, लेकिन ऐसा तब होता है जब ऑर्डर सत्यापित लिंक विनिर्देश के बजाय उत्पाद सूची से किया जाता है।

यह मानते हुए कि सभी एलसी उत्पाद विनिमेय हैं

एलसी कनेक्टर एक यूनिवर्सल प्लग नहीं है। फ़ाइबर मोड, पॉलिश प्रकार, केबल निर्माण (सिंप्लेक्स/डुप्लेक्स/यूनीबूट), फ़ाइबर ग्रेड (OM3 बनाम OM4, उदाहरण के लिए), और केबल जैकेट रेटिंग सभी को लिंक डिज़ाइन से मेल खाना चाहिए। अनुकूलता मानने से पहले ट्रांसीवर मॉड्यूल विनिर्देशों, एडाप्टर पैनल और मौजूदा फाइबर प्लांट की जांच करें।

केवल कीमत के आधार पर चयन करना

एक कम लागत वाली केबल जो गलत फाइबर ग्रेड, एक परीक्षण न किए गए फेरूल एंड फेस, या एक जैकेट के साथ आती है जो आपके भवन की अग्नि रेटिंग को पूरा नहीं करती है, बचाए गए लागत अंतर की तुलना में पुन: कार्य और डाउनटाइम में अधिक खर्च पैदा करती है। पहले उपयुक्तता का मूल्यांकन करें - फिर योग्य विकल्पों के बीच मूल्य निर्धारण की तुलना करें।

एलसी फाइबर कनेक्टर्स के बारे में अक्सर पूछे जाने वाले प्रश्न

फ़ाइबर ऑप्टिक्स में LC का क्या अर्थ है?

LC का मतलब ल्यूसेंट कनेक्टर है। डिज़ाइन ल्यूसेंट टेक्नोलॉजीज द्वारा विकसित किया गया था और इसे TIA-604-10 (FOCIS-10) के तहत मानकीकृत किया गया है। इसमें 1.25 मिमी सिरेमिक फेरूल और पुश-पुल लैच तंत्र की सुविधा है।

क्या एलसी कनेक्टर का उपयोग सिंगल मोड या मल्टीमोड फाइबर के लिए किया जाता है?

दोनों। एलसी एक कनेक्टर प्रारूप है, फाइबर विनिर्देश नहीं। आप LC पैच केबल सिंगल मोड (OS2) में और OM1, OM2, OM3, OM4 और OM5 सहित मल्टीमोड ग्रेड में प्राप्त कर सकते हैं। फ़ाइबर मोड केबल और ऑप्टिक्स द्वारा निर्धारित होता है, कनेक्टर आकार से नहीं। अधिक जानकारी के लिए सिंगल मोड बनाम मल्टीमोड फाइबर की हमारी विस्तृत तुलना देखें।

अधिकांश एसएफपी ट्रांसीवर एलसी कनेक्टर का उपयोग क्यों करते हैं?

एसएफपी मॉड्यूल छोटे फॉर्म फैक्टर अवधारणा - के आसपास डिजाइन किए गए थे और एलसी का कॉम्पैक्ट 1.25 मिमी फेरूल इसे प्राकृतिक मैच बनाता है। डुप्लेक्स एलसी इंटरफ़ेस स्विच और राउटर पर उच्च पोर्ट घनत्व का समर्थन करने के लिए पर्याप्त छोटे फ़ुटप्रिंट में अलग-अलग टीएक्स और आरएक्स फाइबर की अनुमति देता है। इसने एलसी को पूरे उद्योग में एसएफपी, एसएफपी+ और एसएफपी28 ट्रांसीवर कनेक्शन के लिए वास्तविक मानक बना दिया है।

यूनीबूट एलसी केबल क्या है और मुझे इसका उपयोग कब करना चाहिए?

एक यूनीबूट एलसी केबल मानक डुप्लेक्स केबल में दो अलग-अलग पैरों के बजाय, दोनों डुप्लेक्स फाइबर को एक एकीकृत कनेक्टर बूट के साथ एक एकल गोल जैकेट में जोड़ती है। जब पैचिंग घनत्व अधिक हो, केबल रूटिंग स्थान सीमित हो, या आपको केबल को बदले बिना कनेक्टर पर ध्रुवता को उलटने की क्षमता की आवश्यकता हो, तो यूनीबूट केबल का उपयोग करें। उच्च-घनत्व वाले एलसी पैचिंग परिदृश्यों - 48 पोर्ट और प्रति पैनल - से अधिक में जगह की बचत काफी होती है।

क्या मैं एलसी पैच केबल को एससी पोर्ट से जोड़ सकता हूँ?

प्रत्यक्ष नहीं। एलसी और एससी कनेक्टर्स के अलग-अलग फेरूल आकार और आवास आयाम होते हैं। दोनों को पाटने के लिए, एक हाइब्रिड LC-से-SC पैच कॉर्ड का उपयोग करें, या एक हाइब्रिड LC-SC अडैप्टर पैनल स्थापित करें। सुनिश्चित करें कि फ़ाइबर मोड और पॉलिश प्रकार दोनों तरफ मेल खाते हों।

एलसी कनेक्टर पर यूपीसी और एपीसी के बीच क्या अंतर है?

यूपीसी (अल्ट्रा फिजिकल कॉन्टैक्ट) का चेहरा थोड़ा घुमावदार, सपाट है। एपीसी (एंगल्ड फिजिकल कॉन्टैक्ट) में 8{4}}डिग्री का कोण होता है जो परावर्तित प्रकाश को फाइबर कोर से दूर निर्देशित करता है, जिसके परिणामस्वरूप वापसी हानि मान अधिक होता है। यूपीसी अधिकांश डेटा और एंटरप्राइज़ अनुप्रयोगों के लिए मानक है। APC को PON, CATV और एनालॉग सिस्टम में प्राथमिकता दी जाती है जहां बैक-रिफ्लेक्शन सिग्नल की गुणवत्ता को ख़राब कर सकता है। विस्तृत तकनीकी तुलनाओं के लिए हमारी यूपीसी बनाम एपीसी मार्गदर्शिका देखें।

मैं एलसी कनेक्टर को कैसे साफ़ करूँ?

1.25 मिमी फेर्यूल्स - के लिए डिज़ाइन किए गए फाइबर ऑप्टिक सफाई उपकरण का उपयोग करें या तो एक क्लिक पेन क्लीनर या आइसोप्रोपिल अल्कोहल के साथ लिंट फ्री वाइप्स का उपयोग करें। सफाई से पहले और बाद में फ़ाइबर माइक्रोस्कोप से फेरूल का निरीक्षण करें। गंदे या खरोंच वाले फेरूल क्षेत्र में अप्रत्याशित प्रविष्टि हानि के सबसे आम कारणों में से एक हैं। सामान्य रखरखाव प्रथाओं के लिए, हमारे फाइबर ऑप्टिक रखरखाव और सफाई दिशानिर्देश देखें।

निष्कर्ष: सही एलसी कनेक्टर निर्णय लेना

एलसी फ़ाइबर कनेक्टर अधिकांश आधुनिक फ़ाइबर ऑप्टिक पैचिंग - के लिए और अच्छे कारण से मानक इंटरफ़ेस है। इसका कॉम्पैक्ट 1.25 मिमी फेरूल उच्च पोर्ट घनत्व का समर्थन करता है, इसका पुश {3} पुल लैच फील्ड तकनीशियनों के लिए व्यावहारिक है, और एसएफपी आधारित ट्रांसीवर निर्माताओं द्वारा इसे सार्वभौमिक रूप से अपनाने का मतलब है कि यह लगभग हर नए नेटवर्क परिनियोजन का हिस्सा है।

लेकिन केवल "एलसी" ही संपूर्ण विशिष्टता नहीं है। आपके प्रोजेक्ट के लिए सही एलसी उत्पाद छह चीजों के सही होने पर निर्भर करता है: फाइबर मोड, सिम्प्लेक्स या डुप्लेक्स निर्माण, कनेक्टर पॉलिश, कनेक्टर एंड संयोजन, केबल लंबाई और हार्डवेयर संगतता। इनमें से किसी भी जांच को छोड़ दें, और आप उस केबल को जोखिम में डालेंगे जो भौतिक रूप से तो जुड़ती है लेकिन ऑप्टिकली विफल हो जाती है।

यदि आप फाइबर केबलिंग परियोजना की योजना बना रहे हैं और एलसी कनेक्टर की आवश्यकता है,एलसी फाइबर ऑप्टिक कनेक्टर, पैच केबल, एडेप्टर, या पिगटेल आपके विनिर्देशों से मेल खाते हैं, हमारे एलसी पैच केबल कैटलॉग का पता लगाएं याहमारी तकनीकी टीम से संपर्क करेंप्रोजेक्ट के लिए {{0}विशिष्ट मार्गदर्शन।
