सिम्प्लेक्स और डुप्लेक्स फाइबर ऑप्टिक केबल्स के बीच क्या अंतर है?

एक फाइबर स्ट्रैंड या दो - यह सिम्प्लेक्स और डुप्लेक्स फाइबर ऑप्टिक केबल के बीच मुख्य अंतर है। लेकिन उनके बीच का चुनाव केवल भौतिक लागत से कहीं अधिक आकार देता है। यह आपके पैच पैनल घनत्व, रन में प्रत्येक पैच कॉर्ड की विशिष्टता, और - सबसे महत्वपूर्ण रूप से - निर्धारित करता है कि क्या आपके संपूर्ण लिंक की भौतिक वास्तुकला वास्तव में नेटवर्क की मांग से मेल खाती है। यहां एक त्वरित संदर्भ तुलना है, और यदि आपको पूरी तस्वीर चाहिए, तो पढ़ना जारी रखें।

सिम्प्लेक्स फाइबर ऑप्टिक केबल: एक स्ट्रैंड, एक दिशा

एक सिम्प्लेक्स फाइबर ऑप्टिक केबल में एक सुरक्षात्मक जैकेट के अंदर ग्लास या प्लास्टिक फाइबर का एक एकल स्ट्रैंड होता है। यह डेटा को एक दिशा में स्रोत से रिसीवर तक ले जाता है, पूर्ण विराम। कोई वापसी का रास्ता नहीं, कोई दोतरफा बातचीत नहीं।

वह एकतरफा डिज़ाइन नौकरियों के एक विशिष्ट समूह में फिट बैठता है। सीसीटीवी निगरानी इसका उत्कृष्ट उदाहरण है: कैमरा वीडियो कैप्चर करता है और स्ट्रीम को रिकॉर्डिंग यूनिट तक भेजता है। रिकॉर्डर को कभी भी उसी फ़ाइबर पर डेटा को कैमरे में वापस भेजने की आवश्यकता नहीं होती है। औद्योगिक सेंसर नेटवर्क उसी तरह काम करते हैं जिस तरह से - किसी कारखाने में तापमान जांच एक नियंत्रण डैशबोर्ड पर रीडिंग भेजती है, और डैशबोर्ड के पास वापस बात करने का कोई कारण नहीं होता है।

सिम्प्लेक्स केबल प्रसारण बुनियादी ढांचे को भी चलाते हैं। टेलीविजन उत्पादन में, एक कैमरा एक सिम्प्लेक्स फाइबर लिंक के माध्यम से अपनी फ़ीड को केंद्रीय प्रसारण इकाई तक पहुंचाता है। मेडिकल इमेजिंग उपकरण - एंडोस्कोपी सिस्टम, कुछ एक्स - रे मशीनें - उसी यूनिडायरेक्शनल दृष्टिकोण पर निर्भर करती हैं। इमेजिंग डिवाइस उच्च-रिज़ॉल्यूशन डेटा को एक प्रोसेसिंग स्टेशन पर भेजता है, और यही संपूर्ण डेटा पथ है।

भौतिक पक्ष पर, सिम्प्लेक्स फाइबर हल्का होता है और ट्रे में कम जगह लेता है। एक एकल स्ट्रैंड एक के साथ समाप्त हो गयाएससी फाइबर ऑप्टिक कनेक्टरया एफसी कनेक्टर स्थापित करने में तेज है और समस्या निवारण में आसान है। एक फाइबर, एक संरेखण, एक संभावित विफलता बिंदु - और उस सरलता का बड़े पैमाने पर सेंसर परिनियोजन में वास्तविक मूल्य है जहां आप सैकड़ों व्यक्तिगत लिंक चला रहे हैं।

डुप्लेक्स फाइबर ऑप्टिक केबल: दोतरफा संचार

एक डुप्लेक्स फ़ाइबर ऑप्टिक केबल दो फ़ाइबर स्ट्रैंड को ज़िपकॉर्ड कॉन्फ़िगरेशन में एक साथ बंडल करती है - दो स्ट्रैंड को अगल-बगल, जैकेट सामग्री की एक पतली पट्टी से जोड़ा जाता है। एक स्ट्रैंड हैंडल ट्रांसमिट (TX) करता है, दूसरा हैंडल रिसीव (RX) करता है, इसलिए एक एकल केबल पूर्ण द्विदिश संचार प्रदान करता है।

इस बारे में सोचें कि डेटा सेंटर के अंदर क्या होता है। एक सर्वर एक स्विच से बात करता है - अनुरोध बाहर जाते हैं, प्रतिक्रियाएँ वापस आती हैं, और दोनों दिशाएँ एक ही समय में व्यस्त रहती हैं। फ़्लोर स्विच एक कोर बैकबोन में फ़ीड करते हैं, और उनमें से प्रत्येक अपलिंक दोनों तरफ ट्रैफ़िक ले जाता है। यह कोई संयोग नहीं है; प्रोटोकॉल इस प्रकार काम करते हैं। ईथरनेट, फ़ाइबर चैनल, SONET - वे सभी एक साथ भेजने का पथ मानते हैं {{6}और -प्राप्त करते हैं। डुप्लेक्स फाइबर मौजूद है क्योंकि आधुनिक नेटवर्किंग में बदलाव नहीं होता है।

पूर्ण-डुप्लेक्स ऑपरेशन का मतलब है कि दोनों स्ट्रैंड एक साथ सक्रिय रहते हैं। एक वर्कस्टेशन एक स्ट्रैंड पर सर्वर से अनुरोध भेजता है जबकि सर्वर दूसरे स्ट्रैंड पर प्रतिक्रिया भेजता है। कोई इंतज़ार नहीं, कोई मोड़ नहीं, कोई बर्बाद बैंडविड्थ नहीं। यह आधे{{5}ड्युप्लेक्स से अलग है, जहां डेटा दोनों दिशाओं में जाता है लेकिन एक समय में केवल एक ही रास्ता होता है - वॉकी{7}टॉकी मॉडल, जहां आप टॉक बटन दबाते हैं और दूसरा व्यक्ति इंतजार करता है।

डुप्लेक्स पैच कॉर्ड को युग्मित कनेक्टर के साथ समाप्त किया जाता है। एकएलसी-से-एलसी डुप्लेक्स पैच कॉर्डआज डेटा केंद्रों में सबसे व्यापक रूप से तैनात केबल असेंबली है, एलसी कनेक्टर के कॉम्पैक्ट 1.25 मिमी फेरूल और एसएफपी और एसएफपी + ट्रांससीवर्स के साथ सीधी संगतता के लिए धन्यवाद।

सिंगल -मोड बनाम मल्टीमोड

सिम्प्लेक्स और डुप्लेक्स फाइबर ऑप्टिक केबल दोनों सिंगल मोड और मल्टीमोड संस्करणों में आते हैं। यह विकल्प दूरी और बैंडविड्थ निर्धारित करता है, इसलिए यह स्पष्ट रूप से समझने लायक है।

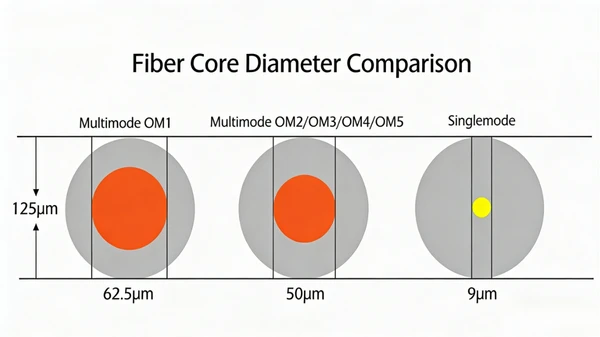

सिंगल -मोड फाइबर का कोर व्यास 8 से 10 माइक्रोन होता है और यह प्रकाश की एक किरण वहन करता है। वह तंग कोर मोडल फैलाव को खत्म कर देता है, जो लंबी दूरी तक सिग्नल को साफ रखता है - हम किलोमीटर की बात कर रहे हैं, मीटर की नहीं। सिंगल -मोड सिम्प्लेक्स और डुप्लेक्स केबल टेलीकॉम बैकबोन, मेट्रो एरिया नेटवर्क और कुछ किलोमीटर तक के किसी भी लिंक के लिए मानक हैं। लागत अधिक बैठती है क्योंकि सिंगल मोड ट्रांसीवर मल्टीमोड सिस्टम में सस्ते एलईडी के बजाय लेजर प्रकाश स्रोतों का उपयोग करते हैं।

मल्टीमोड फ़ाइबर एक बड़ा कोर - 50 या 62.5 माइक्रोन - चलाता है और कई प्रकाश मोड को एक साथ यात्रा करने देता है। यह कम समय में मजबूत बैंडविड्थ प्रदान करता है, लेकिन सिग्नल तेजी से खराब हो जाता है क्योंकि वे कई प्रकाश पथ थोड़े अलग समय पर रिसीवर से टकराते हैं। मोडल फैलाव OM3 या OM4 केबल ग्रेड के आधार पर, 10G लिंक के लिए 300 से 550 मीटर पर प्रभावी मल्टीमोड दूरी को कैप करता है। कैंपस नेटवर्क, इंट्रा-बिल्डिंग लिंक और शॉर्ट डेटा सेंटर रन के लिए, मल्टीमोड डुप्लेक्स फाइबर लागत-प्रभावी विकल्प है।

जहां ये केबल वितरण बिंदुओं पर समाप्त होते हैं, एक कुआं निर्दिष्ट किया गया हैफाइबर ऑप्टिक टर्मिनल बॉक्सब्याह बिंदुओं को व्यवस्थित और संरक्षित रखता है। जब आप इंस्टॉलेशन के महीनों बाद किसी समस्याग्रस्त लिंक का पीछा कर रहे हों तो वह विवरण समस्या निवारण के घंटों को बचाता है।

सिम्प्लेक्स बनाम डुप्लेक्स फाइबर ऑप्टिक केबल

लागत वह पहली चीज़ है जिसके बारे में हम पूछते हैं। सिम्प्लेक्स केबल प्रति सिरे पर एक फाइबर स्ट्रैंड और एक कनेक्टर का उपयोग करती है - कम सामग्री, प्रति रन कम कीमत। जब हम किसी औद्योगिक सुविधा के माध्यम से सैकड़ों सेंसर फ़ीड खींच रहे होते हैं या किसी भवन में विस्तृत सीसीटीवी नेटवर्क लगा रहे होते हैं, तो प्रति {{4}रन बचत तेजी से बढ़ती है। दूसरे स्ट्रैंड और अतिरिक्त कनेक्टर्स के कारण डुप्लेक्स केबल की लागत अधिक होती है, लेकिन यह द्विदिशात्मक क्षमता प्रदान करती है जिसे सिम्प्लेक्स दोहरा नहीं सकता है।

स्थापना दूसरा प्रश्न है. सिम्प्लेक्स केबल पतले, अधिक लचीले और तंग नाली से गुजरने में आसान होते हैं। ज़िपकॉर्ड निर्माण के कारण डुप्लेक्स केबल व्यापक रूप से चलते हैं, जो उच्च घनत्व पैच पैनल में बाधाएं पैदा करता है। लेकिन यहां एक समझौता है: जब परियोजना को द्विदिश संचार की आवश्यकता होती है तो डुप्लेक्स केबल दो अलग-अलग सिम्प्लेक्स रन प्रबंधित करने की आवश्यकता को खत्म कर देते हैं। नेटवर्किंग परिवेश में, एक डुप्लेक्स केबल एक ही गंतव्य पर रूट की गई दो सिम्प्लेक्स केबलों की तुलना में अधिक स्वच्छ होती है।

बैंडविड्थ क्षमता किसी भी नेटवर्किंग संदर्भ में डुप्लेक्स का पक्ष लेती है। एक साथ दोतरफा डेटा प्रवाह का मतलब है कि आपके लिंक की पूरी क्षमता एक साथ दोनों दिशाओं में काम करती है। एक सिम्प्लेक्स लिंक सेंसर फ़ीड और प्रसारण के लिए सभी बैंडविड्थ को एक दिशा - के लिए समर्पित करता है, लेकिन यह आईपी नेटवर्किंग के लिए आवश्यक भेजने और {{5} प्राप्त करने के चक्र का समर्थन नहीं करता है।

कनेक्टर संगतता दोनों प्रकारों में समान है। जो उसीफाइबर ऑप्टिक एडेप्टरवह मेट एससी-से{{1}एससी या एलसी-से-एलसी कनेक्शन सिंप्लेक्स और डुप्लेक्स असेंबली के साथ परस्पर विनिमय से काम करते हैं। दो सिम्प्लेक्स केबल एक डुप्लेक्स केबल का स्थान ले सकते हैं, और इसका विपरीत सच है। व्यवहार में, नेटवर्क कनेक्शन के लिए डुप्लेक्स को प्राथमिकता दी जाती है क्योंकि यह केबल प्रबंधन को साफ-सुथरा रखता है।

सिम्प्लेक्स फाइबर ऑप्टिक केबल का उपयोग कहां करें

सिम्प्लेक्स फाइबर हर एप्लिकेशन में होता है जहां डेटा स्रोत से रिसीवर तक एक दिशा में प्रवाहित होता है: सीसीटीवी और वीडियो निगरानी प्रणाली, औद्योगिक स्वचालन सेंसर और आईओटी निगरानी नेटवर्क, प्रसारण सिग्नल वितरण (जैसे कैमरा से - उत्पादन सुविधा फ़ीड), मेडिकल इमेजिंग डेटा ट्रांसमिशन (जैसे एंडोस्कोप से - प्रोसेसिंग स्टेशन लिंक), और राजमार्ग सेंसर रिले और स्टेडियम परिधि पहचान प्रणाली।

इन सभी परिदृश्यों में, स्रोत डिवाइस डेटा उत्पन्न करता है और प्राप्तकर्ता डिवाइस इसका उपभोग करता है। एप्लिकेशन डिज़ाइन में कोई रिटर्न चैनल मौजूद नहीं है, इसलिए डुप्लेक्स केबल चलाने से फ़ंक्शन जोड़े बिना लागत बढ़ जाती है।

डुप्लेक्स फाइबर ऑप्टिक केबल का उपयोग कहां करें

डुप्लेक्स फाइबर हर जगह जाता है जहां द्विदिश संचार होता है - जो नेटवर्क बुनियादी ढांचे के विशाल बहुमत को कवर करता है। स्विच और राउटर के बीच LAN बैकबोन कनेक्शन, सर्वर से डेटा सेंटर में लिंक स्विच करने के लिए, इमारतों के बीच WAN कनेक्शन के लिए, उच्च बैंडविड्थ वर्कस्टेशन के लिए फाइबर के लिए डेस्क की तैनाती के लिए, फाइबर मॉडेम और मीडिया कन्वर्टर्स के लिए कनेक्शन के लिए फाइबर मोडेम और मीडिया कन्वर्टर्स के लिए कनेक्शन, सभी डुप्लेक्स फाइबर पर चलते हैं। यदि प्रत्येक छोर पर डिवाइस डेटा भेजता और प्राप्त करता है - और जो पिछले बीस वर्षों में बनाए गए नेटवर्किंग उपकरण के प्रत्येक टुकड़े का वर्णन करता है तो - डुप्लेक्स निर्दिष्ट करने के लिए केबल है।

एक विकास जिसके बारे में जानने लायक है: BiDi (द्विदिशात्मक) ट्रांसीवर संचारित और प्राप्त करने के लिए विभिन्न तरंग दैर्ध्य का उपयोग करके एक ही फाइबर स्ट्रैंड पर दो-तरफ़ा संचार प्राप्त करते हैं। सिम्प्लेक्स केबल के साथ जोड़े गए BiDi ट्रांसीवर मेट्रो और एक्सेस नेटवर्क में फाइबर की संख्या को कम करते हैं जहां डक्ट की जगह कम होती है। इस दृष्टिकोण के लिए दोनों सिरों पर तरंग दैर्ध्य - विशिष्ट ट्रांसीवर्स की आवश्यकता होती है, इसलिए यह डुप्लेक्स के लिए सामान्य प्रतिस्थापन के बजाय एक लक्षित समाधान है।

अपने एप्लिकेशन के लिए सही फाइबर ऑप्टिक केबल कैसे चुनें

निर्णय एक प्रश्न पर आधारित है: क्या लिंक डेटा को एक दिशा में ले जाता है, या दो दिशा में? एक दिशा - एक सेंसर एक डैशबोर्ड को फीड कर रहा है, एक कैमरा एक रिकॉर्डर को फीड कर रहा है - का अर्थ है सिम्प्लेक्स। दो दिशाएं - किसी भी नेटवर्क कनेक्शन - का मतलब डुप्लेक्स है।

इसके अलावा, समाप्ति गुणवत्ता को नज़रअंदाज़ न करें। एक साफ, ठीक से पॉलिश किया हुआफाइबर ऑप्टिक फास्ट कनेक्टरकिसी भी प्रकार की केबल पर हर बार खराब टर्मिनेटेड प्रीमियम केबल से बेहतर प्रदर्शन होता है। बाज़ार में सबसे अच्छी केबल गंदे या गलत संरेखित सिरे वाले लिंक को नहीं बचाएगी।

अधिकांश नेटवर्क निर्माण के लिए, दोनों केबल प्रकारों का संयोजन समझ में आता है। सक्रिय नेटवर्क कनेक्शन के लिए डुप्लेक्स चलाएँ। समर्पित निगरानी, ​​सेंसर और प्रसारण फ़ीड के लिए सिम्प्लेक्स का उपयोग करें। प्रत्येक रन पर डुप्लेक्स को डिफॉल्ट करने के बजाय केबल प्रकार को वास्तविक डेटा प्रवाह - से मिलान करने से सामग्री की लागत नियंत्रित रहती है और जहां यह मायने रखता है वहां किसी भी प्रदर्शन को छोड़े बिना केबल पथ प्रबंधनीय रहता है।
