पीएलसी स्प्लिटर क्या है? कार्य सिद्धांत, प्रकार और चयन मार्गदर्शिका

पीएलसी स्प्लिटर: यह क्या है, यह कैसे काम करता है, और अपने नेटवर्क के लिए सही स्प्लिटर कैसे चुनें

पीएलसी स्प्लिटर (प्लानर लाइटवेव सर्किट स्प्लिटर) एक निष्क्रिय ऑप्टिकल घटक है जो विद्युत शक्ति की आवश्यकता के बिना एक ऑप्टिकल सिग्नल को कई आउटपुट सिग्नल में विभाजित करता है। फाइबर एक्सेस नेटवर्क में बनाया गयाऑप्टिकल स्प्लिटरप्रौद्योगिकी, पीएलसी स्प्लिटर्स मुख्य वितरण तत्व के रूप में काम करते हैं - जो केंद्रीय कार्यालय से एक फीडर फाइबर को एक कॉम्पैक्ट, विश्वसनीय डिवाइस के माध्यम से दर्जनों ग्राहकों तक पहुंचने की अनुमति देता है।

एफटीटीएच रोलआउट की योजना बनाने वाले इंजीनियरों या पीओएन प्रोजेक्ट के लिए स्प्लिटर विकल्पों की तुलना करने वाले खरीदारों के लिए, मुख्य प्रश्न अक्सर समान होते हैं: कौन सा विभाजन अनुपात नेटवर्क में फिट बैठता है, कौन सा पैकेज प्रकार बाड़े के लिए काम करता है, और क्या पीएलसी या एफबीटी बेहतर विकल्प है। यह मार्गदर्शिका उन प्रश्नों को व्यावहारिक चयन मानदंड, तुलनात्मक डेटा, और वास्तविक {{2}विश्व फ़ाइबर एक्सेस परिदृश्यों से लिए गए परिनियोजन विचारों के साथ विस्तार से कवर करती है।

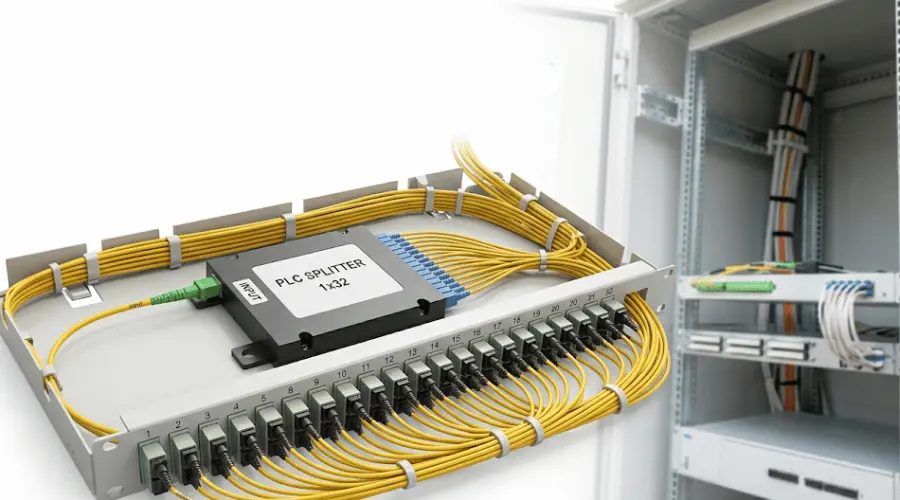

PLC splitter used in FTTH passive optical network for one-to-multiple fiber signal distribution

पीएलसी स्प्लिटर क्या है और यह कैसे काम करता है?

पीएलसी का मतलब प्लानर लाइटवेव सर्किट है। पुराने फ़्यूज्ड फाइबर दृष्टिकोणों के विपरीत, एक पीएलसी स्प्लिटर को सिलिका आधारित ऑप्टिकल वेवगाइड तकनीक का उपयोग करके एक फ्लैट सब्सट्रेट - पर निर्मित किया जाता है, जो कभी-कभी सेमीकंडक्टर लिथोग्राफी की तुलना में एक प्रक्रिया है। आने वाला ऑप्टिकल सिग्नल इनपुट पोर्ट के माध्यम से प्रवेश करता है, एक सटीक नक्काशीदार वेवगाइड संरचना के साथ यात्रा करता है, और कई आउटपुट पथों में विभाजित होता है। सामान्य कॉन्फ़िगरेशन में 1x2, 1x4, शामिल हैं1x8, 1x16, 1x32, और 1x64.

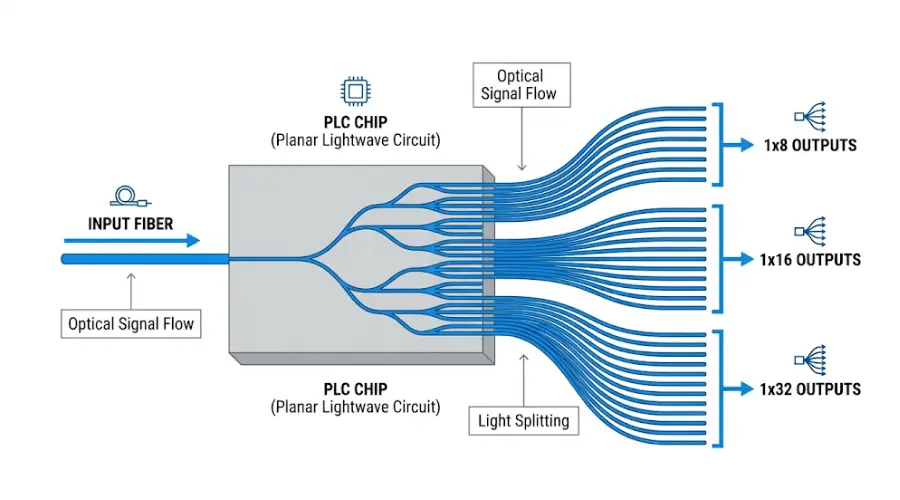

A clean technical diagram of how a PLC splitter works, showing one input optical fiber entering a planar lightwave circuit chip and splitting into multiple output fibers such as 1x8, 1x16, and 1x32, labeled signal flow arrows, minimal white background, blue and gray technical style, professional telecom infographic, high clarity, landscape

क्योंकि यह एक निष्क्रिय उपकरण है, पीएलसी स्प्लिटर को किसी बाहरी शक्ति स्रोत की आवश्यकता नहीं होती है। सिग्नल वितरण पूरी तरह से ऑप्टिकल वेवगाइड - के माध्यम से होता है, यही एक कारण है कि पीएलसी स्प्लिटर्स को एक्सेस नेटवर्क में पसंद किया जाता है जहां दीर्घकालिक विश्वसनीयता और न्यूनतम रखरखाव मायने रखता है। वेवगाइड डिज़ाइन पीएलसी स्प्लिटर्स को एक विस्तृत तरंग दैर्ध्य रेंज में संचालित करने की अनुमति देता है, जो आमतौर पर 1260 एनएम से 1650 एनएम को कवर करता है, जिसका अर्थ है कि एक एकल स्प्लिटर GPON या XGS - PON परिनियोजन में एक साथ अपस्ट्रीम, डाउनस्ट्रीम और वीडियो ओवरले तरंग दैर्ध्य को संभाल सकता है।

व्यवहार में समान आउटपुट क्यों मायने रखता है?

बहु-उपयोगकर्ता फाइबर नेटवर्क में, प्रत्येक ग्राहक के ऑप्टिकल नेटवर्क टर्मिनल (ओएनटी) को विश्वसनीय सेवा बनाए रखने के लिए पर्याप्त मजबूत सिग्नल प्राप्त करने की आवश्यकता होती है। यदि स्प्लिटर आउटपुट महत्वपूर्ण रूप से भिन्न होता है, तो कुछ उपयोगकर्ताओं को खराब प्रदर्शन का अनुभव हो सकता है, जबकि अन्य में अतिरिक्त मार्जिन - होता है, जिससे लिंक बजट योजना और भविष्य की समस्या निवारण जटिल हो जाता है। पीएलसी स्प्लिटर्स को आउटपुट एकरूपता को एक सीमित सीमा के भीतर रखने के लिए डिज़ाइन किया गया है (आमतौर पर 1x32 यूनिट के लिए बंदरगाहों के बीच 1.5 डीबी से कम भिन्नता), जो सभी कनेक्टेड एंडपॉइंट्स पर पावर बजटिंग को सरल बनाता है।

PON और FTTx नेटवर्क में PLC स्प्लिटर्स मानक विकल्प क्यों हैं?

निष्क्रिय ऑप्टिकल नेटवर्क कई ग्राहकों के बीच एकल ओएलटी (ऑप्टिकल लाइन टर्मिनल) पोर्ट साझा करने के लिए स्प्लिटर्स पर निर्भर करते हैं। मेंआईटीयू-टी जी.984 जीपीओएन मानक, केंद्रीय कार्यालय और ग्राहक पक्ष के बीच ऑप्टिकल वितरण नेटवर्क (ओडीएन) पूरी तरह से निष्क्रिय तत्वों - फाइबर, स्प्लिटर्स और कनेक्टर्स से बना है। पीएलसी स्प्लिटर इस आर्किटेक्चर में सबसे व्यापक रूप से तैनात स्प्लिटर प्रकार हैं क्योंकि वे स्प्लिट अनुपात (सामान्य अभ्यास में 1x64 तक) और तरंग दैर्ध्य रेंज का समर्थन करते हैं जिनकी जीपीओएन, ईपीओएन और एक्सजीएस -पीओएन सिस्टम को आवश्यकता होती है।

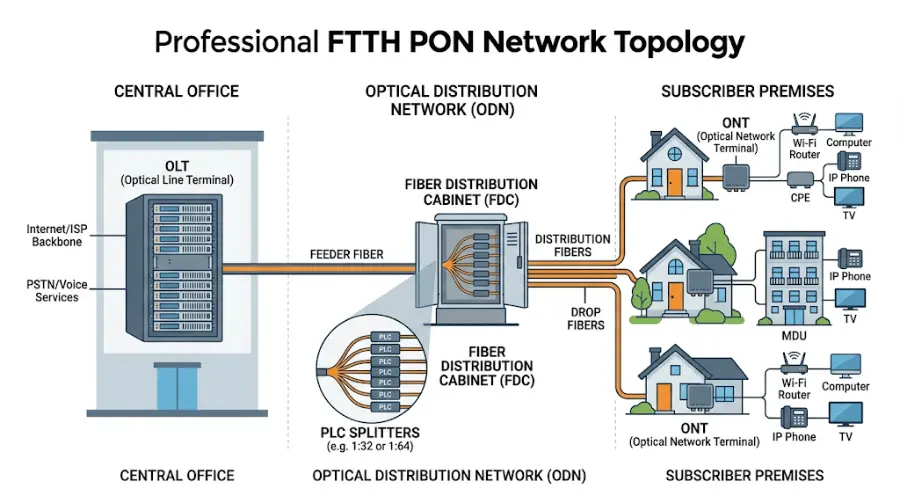

PLC splitter deployment in FTTH PON network between OLT and multiple ONT endpoints

एक विशिष्ट एफटीटीएच परिनियोजन में, एक पीएलसी स्प्लिटर को नेटवर्क टोपोलॉजी और ग्राहक घनत्व के आधार पर या तो एक केंद्रीय कार्यालय रैक, एक आउटडोर फाइबर वितरण कैबिनेट, या एक बिल्डिंग -स्तरीय फाइबर वितरण बॉक्स - में रखा जाता है। लक्ष्य केवल सिग्नल को विभाजित करना नहीं है, बल्कि इसे ऐसे स्थान पर करना है जो फाइबर रूटिंग दक्षता, संलग्नक स्थान और भविष्य के रखरखाव में आसानी को संतुलित करता है। आवासीय पहुंच नेटवर्क बनाने वाले ऑपरेटरों के लिए, वितरण परत में 1x32 पीएलसी स्प्लिटर एक सामान्य आधार रेखा - है, हालांकि वास्तविक अनुपात ग्राहक संख्या, दूरी और लिंक बजट बाधाओं पर निर्भर करता है।

पीएलसी स्प्लिटर बनाम एफबीटी स्प्लिटर: एक व्यावहारिक तुलना

पीएलसी और के बीच चयनएफबीटी (फ्यूज्ड बाइकोनिकल टेपर) स्प्लिटर्सफाइबर नेटवर्क खरीद में सबसे आम प्रश्नों में से एक है। दोनों निष्क्रिय ऑप्टिकल स्प्लिटर हैं, लेकिन वे निर्माण विधि, प्रदर्शन विशेषताओं और आदर्श उपयोग के मामलों में भिन्न हैं। निम्नलिखित तालिका के आधार पर प्रमुख अंतरों का सारांश दिया गया हैउद्योग-मानक विशिष्टताएँ.

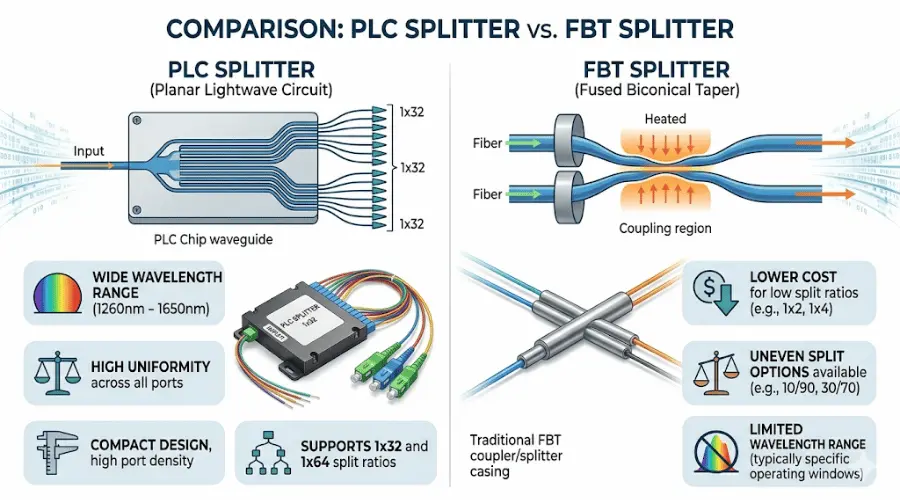

Comparison between PLC splitter and FBT splitter in fiber optic networks

पैरामीटर	पीएलसी स्प्लिटर	एफबीटी स्प्लिटर
निर्माण विधि	समतल सब्सट्रेट पर सिलिका वेवगाइड	जुड़े हुए ऑप्टिकल फाइबर
ऑपरेटिंग तरंग दैर्ध्य	1260-1650 एनएम (वाइडबैंड)	आमतौर पर केवल 850, 1310, 1550 एनएम
विभाजन अनुपात सीमा	1x2 से 1x64 (और कैस्केड के माध्यम से आगे)	1x2 से 1x8 के लिए सबसे उपयुक्त
आउटपुट एकरूपता	सभी बंदरगाहों पर उच्च - सुसंगत	उच्च विभाजन अनुपात पर घटता है
परिचालन तापमान	–40 डिग्री से +85 डिग्री (सामान्य)	संकीर्ण सीमा; बाहरी विशिष्टता से प्रदर्शन प्रभावित
उच्च पोर्ट गिनती पर आकार	सघन	बड़ा (कैस्केडिंग की आवश्यकता है)
कम विभाजन की लागत (1x2, 1x4)	उच्च	निचला
लागत-प्रभावशीलता 1x पर16+	बेहतर समग्र मूल्य	अधिक हानि, कम विश्वसनीय
असमान विभाजन अनुपात (जैसे, 10/90)	मानक नहीं	उपलब्ध
विश्वसनीयता प्रमाणीकरण	टेलकोर्डिया जीआर-1209/जीआर-1221 अनुपालक	उपलब्ध है लेकिन उच्च विभाजन पर कम आम है

एफबीटी की तुलना में पीएलसी कब चुनें?

संरचित एफटीटीएच और पीओएन परिनियोजन के लिए जहां विभाजन अनुपात 1x8 या अधिक है, पीएलसी स्प्लिटर आम तौर पर अधिक व्यावहारिक विकल्प होते हैं। वे बेहतर आउटपुट एकरूपता, व्यापक तरंग दैर्ध्य अनुकूलता, और अधिक अनुमानित दीर्घकालिक प्रदर्शन - प्रदान करते हैं, विशेष रूप से तापमान भिन्नता वाले वातावरण में। में परिभाषित परीक्षण मानदंडों के अनुसारटेलकोर्डिया जीआर-1209-कोर, पीएलसी स्प्लिटर्स को यांत्रिक और पर्यावरणीय तनाव के तहत स्थिर प्रविष्टि हानि का प्रदर्शन करना चाहिए, जो इनडोर और आउटडोर दोनों बाड़ों में उनके उपयोग का समर्थन करता है।

जब एफबीटी अभी भी समझ में आ सकता है

एफबीटी स्प्लिटर्स सरल, कम {{0}अनुपात अनुप्रयोगों - के लिए एक उचित विकल्प बने हुए हैं, उदाहरण के लिए, एक छोटी {{6}पहुंच मॉनिटरिंग टैप या लागत {{7}संवेदनशील बिंदु {{8}से {{9}बिंदु लिंक में 1x2 या 1x4 विभाजन। वे असमान विभाजन अनुपात (जैसे 20/80 या 10/90) का भी समर्थन करते हैं, जो पीएलसी स्प्लिटर्स आमतौर पर पेश नहीं करते हैं। हालाँकि, खरीदारों को उत्पादन नेटवर्क में 1x4 से अधिक एफबीटी स्प्लिटर्स का उपयोग करने के बारे में सतर्क रहना चाहिए, क्योंकि उच्च पोर्ट गणना पर एकरूपता और विश्वसनीयता कम हो जाती है।

सामान्य पीएलसी स्प्लिटर प्रकार और पैकेज प्रारूप

पीएलसी स्प्लिटर चुनने में स्प्लिट अनुपात चुनने से कहीं अधिक शामिल है। पैकेज प्रारूप यह निर्धारित करता है कि स्प्लिटर बाड़ों, स्प्लिस ट्रे और वितरण फ्रेम सहित भौतिक नेटवर्क बुनियादी ढांचे - में कैसे एकीकृत होता है।

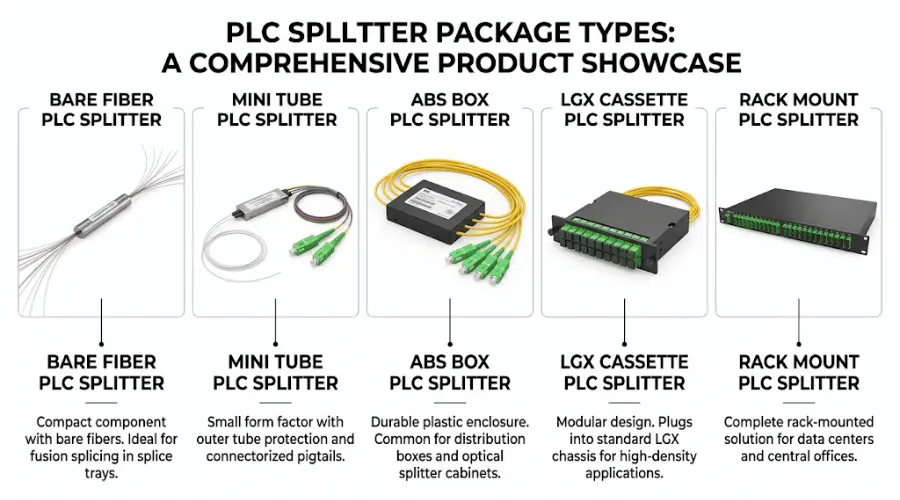

Common PLC splitter package types including bare fiber, ABS box, LGX cassette, and rack mount

1xN और 2xN कॉन्फ़िगरेशन

1xN PLC स्प्लिटर में एक इनपुट और N आउटपुट होता है। यह अधिकांश फाइबर वितरण परिदृश्यों के लिए मानक प्रारूप है। 2xN पीएलसी स्प्लिटर दो इनपुट प्रदान करता है, जो पथ अतिरेक या दोहरे स्रोत आर्किटेक्चर - के लिए अनुमति देता है, एक डिज़ाइन जो कभी-कभी वाहक ग्रेड नेटवर्क या परियोजनाओं में निर्दिष्ट होता है जिन्हें स्प्लिटर स्तर पर सुरक्षा स्विचिंग की आवश्यकता होती है।

बेयर फाइबर और मिनी ट्यूब पीएलसी स्प्लिटर्स

ये कॉम्पैक्ट, अनपैकेज्ड रूप हैं जहां स्प्लिटर चिप को स्टील ट्यूब द्वारा दोनों तरफ नंगे फाइबर पिगटेल के साथ संरक्षित किया जाता है। इन्हें अक्सर स्प्लिस क्लोजर, डिस्ट्रीब्यूशन बॉक्स या ओईएम असेंबली के अंदर उपयोग किया जाता है जहां जगह तंग होती है और स्प्लिटर को बाहरी बाड़े द्वारा संरक्षित किया जाएगा। एफटीटीएच बिल्ड में जो पूर्व {{2}कनेक्टराइज्ड ड्रॉप केबल और छोटे टर्मिनल बॉक्स का उपयोग करते हैं, नंगे फाइबर स्प्लिटर समग्र पदचिह्न को न्यूनतम रखने में मदद करते हैं।

एबीएस बॉक्स पीएलसी स्प्लिटर्स

एबीएस बॉक्स पैकेजिंग स्प्लिटर को एक कॉम्पैक्ट प्लास्टिक हाउसिंग में दोनों सिरों से फाइबर पिगटेल के साथ संलग्न करती है। यह प्रारूप मध्यम सुरक्षा प्रदान करता है और वितरण अलमारियाँ से लेकर दीवार पर लगे बक्सों तक सामान्य {{1}उद्देश्यीय तैनाती - में व्यापक रूप से उपयोग किया जाता है। यह तब भी सबसे आम विकल्प है जब इंस्टॉलेशन मानकीकृत रैक या पैनल ढांचे का पालन नहीं करता है।

एलजीएक्स कैसेट पीएलसी स्प्लिटर्स

LGX (लाइटगाइड क्रॉस-कनेक्ट) कैसेट को मानक 19-इंच रैक पैनल और फाइबर वितरण फ्रेम में फिट करने के लिए डिज़ाइन किया गया है। जब फाइबर प्रबंधन को पोर्ट द्वारा व्यवस्थित करने और स्पष्ट रूप से लेबल करने की आवश्यकता होती है, तो LGX कैसेट स्प्लिटर एक संरचित, मॉड्यूलर दृष्टिकोण प्रदान करता है। केंद्रीय कार्यालय परिवेश और बहु-किरायेदार भवन बेसमेंट में यह अक्सर पसंद किया जाता हैओडीएफ या पैच पैनल सिस्टमपहले से ही मौजूद हैं.

रैक-माउंट पीएलसी स्प्लिटर्स

डेटा रूम, केंद्रीय कार्यालयों, या बड़े पैमाने पर पीओएन हेड {{2} सिरों, रैक {3} में उच्च घनत्व तैनाती के लिए माउंट पीएलसी स्प्लिटर्स सीधे 1यू या 2यू चेसिस में एकीकृत होते हैं। यह प्रारूप व्यवस्थित केबल रूटिंग, पैचिंग के लिए फ्रंट पैनल एक्सेस और रखरखाव के दौरान व्यक्तिगत स्प्लिटर पोर्ट की आसान पहचान का समर्थन करता है।

कनेक्टराइज्ड बनाम अनकनेक्टराइज्ड

पीएलसी स्प्लिटर्स फैक्ट्री में स्थापित फाइबर ऑप्टिक कनेक्टर (जैसे एससी/एपीसी, एलसी/यूपीसी, या एफसी/एपीसी) या फील्ड स्प्लिसिंग के लिए नंगे फाइबर सिरों के साथ उपलब्ध हैं। कनेक्टेड मॉडल इंस्टॉलेशन को सरल बनाते हैं और साइट पर श्रम को कम करते हैं - विशेष रूप से बड़े पैमाने पर तैनाती में उपयोगी होते हैं जहां गति मायने रखती है। जब नेटवर्क के विभिन्न हिस्सों में समाप्ति मानक भिन्न होते हैं तो अनकनेक्टराइज्ड स्प्लिटर्स अधिक लचीलापन प्रदान करते हैं।

अपनी तैनाती के लिए सही पीएलसी स्प्लिटर कैसे चुनें

किसी वास्तविक प्रोजेक्ट के लिए पीएलसी स्प्लिटर का चयन नेटवर्क आर्किटेक्चर - से शुरू होता है न कि उत्पाद कैटलॉग से। विभाजन अनुपात, पैकेज प्रकार, कनेक्टर प्रारूप और स्थापना वातावरण सभी को परिनियोजन योजना के साथ संरेखित करने की आवश्यकता है। नीचे एक संरचित दृष्टिकोण है जो सबसे महत्वपूर्ण निर्णय बिंदुओं को कवर करता है।

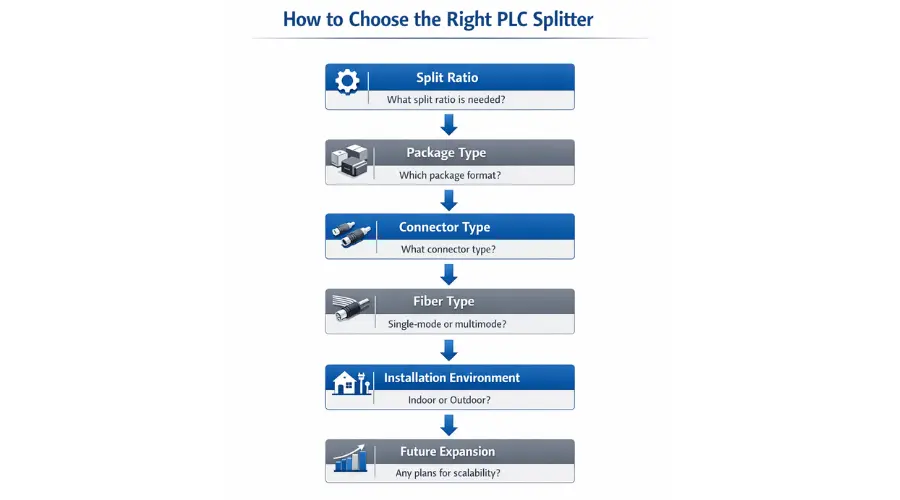

A decision flowchart for choosing the right PLC splitter, including steps for split ratio, package type, connector type, fiber type, installation environment, and future expansion, clean white background, corporate blue and gray colors, professional telecom infographic, easy-to-read arrows and icons

चरण 1: नेटवर्क डिज़ाइन के आधार पर स्प्लिट अनुपात निर्धारित करें

विभाजन अनुपात परिभाषित करता है कि स्प्लिटर कितने आउटपुट पोर्ट - प्रदान करता है और प्रत्येक एंडपॉइंट पर उपलब्ध ऑप्टिकल पावर को सीधे प्रभावित करता है। स्प्लिट काउंट के हर दोगुने होने से प्रति पोर्ट लगभग 3 डीबी का नुकसान होता है। निम्न तालिका सामान्य परिनियोजन परिदृश्यों में विभाजन अनुपात के मिलान के लिए एक त्वरित संदर्भ प्रदान करती है।

विभाजन अनुपात	विशिष्ट अधिकतम सम्मिलन हानि	सामान्य परिनियोजन परिदृश्य
1x4	7.4 डीबी से कम या उसके बराबर	छोटे शाखा नेटवर्क, निगरानी नल, ग्रामीण विस्तार
1x8	10.7 डीबी से कम या इसके बराबर	छोटे आवासीय समूह, भवन स्तर पर वितरण
1x16	13.8 डीबी से कम या इसके बराबर	मध्यम-घनत्व आवासीय, परिसर या एमडीयू पहुंच
1x32	16.8 डीबी से कम या इसके बराबर	मानक एफटीटीएच पीओएन वितरण, शहरी आवासीय
1x64	20.5 डीबी से कम या उसके बराबर	कम पहुंच के साथ उच्च -घनत्व वाली शहरी तैनाती

नोट: उपरोक्त प्रविष्टि हानि मान पीएलसी स्प्लिटर्स के लिए विशिष्ट अधिकतम विशिष्टताओं को दर्शाते हैं। लिंक बजट की गणना करते समय हमेशा निर्माता की डेटाशीट से अधिकतम मानों का उपयोग करें। कनेक्टर हानि (आमतौर पर 0.3 डीबी प्रति जोड़ी जोड़ी) कुल में जुड़ जाती है।

उच्चतम विभाजन अनुपात का चयन सिर्फ इसलिए न करें क्योंकि परियोजना बढ़ सकती है। 1x64 विभाजन 1x32 की तुलना में काफी अधिक लिंक बजट का उपभोग करता है, जो पहुंच दूरी को सीमित करता है और कनेक्टर उम्र बढ़ने और फाइबर मोड़ के लिए कम मार्जिन छोड़ता है। व्यवहार में, कई ऑपरेटर GPON FTTH के लिए 1x32 को डिफ़ॉल्ट के रूप में तैनात करते हैं, कम दूरी, उच्च घनत्व वाले क्षेत्रों के लिए 1x64 आरक्षित रखते हैं, जहां OLT से ग्राहक की दूरी 10 किमी से कम है।

चरण 2: इंस्टॉलेशन वातावरण के आधार पर पैकेज प्रकार चुनें

पैकेज प्रारूप को उस भौतिक बुनियादी ढांचे से मेल खाना चाहिए जहां स्प्लिटर स्थापित किया जाएगा। बेमेल पैकेजिंग इंस्टॉलेशन में देरी का एक सामान्य स्रोत है - एक स्प्लिटर जो ट्रे, बाड़े, या फ्रेम में फिट नहीं होता है, इसका मतलब है कि फ़ील्ड का पुनः कार्य।

स्थापना वातावरण	अनुशंसित पैकेज प्रकार	टिप्पणियाँ
स्प्लिस क्लोजर या छोटा वितरण बॉक्स	नंगे फाइबर / मिनी ट्यूब	न्यूनतम पदचिह्न; बाहरी आवरण द्वारा संरक्षित
दीवार पर माउंट या पोल पर माउंट कैबिनेट	एबीएस बॉक्स	लचीला माउंटिंग; मध्यम सुरक्षा
ओडीएफ, पैच पैनल, या 19-इंच रैक	LGX कैसेट	मानकीकृत प्रपत्र कारक; संगठित बंदरगाह पहुंच
केंद्रीय कार्यालय या डेटा रूम	रैक-माउंट (1यू/2यू)	उच्च घनत्व; सामने-पैनल पैचिंग
बाहरी कैबिनेट या कठोर वातावरण	एबीएस बॉक्स या सीलबंद बाड़ा	बाहरी उपयोग के लिए आईपी रेटिंग और तापमान विनिर्देश सत्यापित करें

चरण 3: कनेक्टर और फाइबर आवश्यकताओं की पुष्टि करें

ऑर्डर देने से पहले, नेटवर्क डिज़ाइन और मौजूदा बुनियादी ढांचे के आधार पर इन विवरणों को सत्यापित करें:

कनेक्टर प्रकार - एससी/एपीसीएफटीटीएच पीओएन नेटवर्क के लिए सबसे आम विकल्प है; एलसी/यूपीसी का उपयोग अक्सर डेटा सेंटर या उच्च घनत्व पैनल वातावरण में किया जाता है। कनेक्टर को बाड़े में पहले से स्थापित फाइबर ऑप्टिक एडेप्टर से मिलाएं।
पोलिश प्रकार- एपीसी (कोणयुक्त भौतिक संपर्क) पीओएन के लिए मानक है क्योंकि यह उच्च रिटर्न हानि प्रदान करता है, जो एनालॉग वीडियो ओवरले और संवेदनशील ट्रांसमिशन के लिए महत्वपूर्ण है। यूपीसी का उपयोग कुछ उद्यम या परीक्षण सेटअप में किया जाता है। एपीसी और यूपीसी कनेक्टर्स को एक ही लिंक पर मिलाने से उच्च हानि और संभावित उपकरण क्षति होगी। विस्तृत तुलना के लिए, मार्गदर्शिका देखेंपीसी बनाम यूपीसी बनाम एपीसी पॉलिश प्रकार.
फाइबर प्रकार- अधिकांश पीएलसी स्प्लिटर्स G.657.A1 या G.657.A2 सिंगल मोड फाइबर का उपयोग करते हैं, जो मानक G.652D की तुलना में बेहतर मोड़ प्रदर्शन प्रदान करता है। पुष्टि करें कि यह शेष नेटवर्क में प्रयुक्त फाइबर प्रकार से मेल खाता है।
केबल लंबाई- यदि कनेक्टराइज्ड स्प्लिटर का ऑर्डर दे रहे हैं, तो बाड़े के भीतर रूटिंग के लिए आवश्यक पिगटेल लंबाई निर्दिष्ट करें। अतिरिक्त केबल प्रबंधन समस्याएँ पैदा करती है; बहुत छोटी केबल उचित पैचिंग को रोकती है।

चरण 4: विस्तार और रखरखाव की योजना

स्प्लिटर एक लंबे समय तक जीवित रहने वाला बुनियादी ढांचा घटक है। संरचित एफटीटीएच परिनियोजन में, खरीदार अक्सर न केवल तत्काल ग्राहक संख्या का मूल्यांकन करते हैं, बल्कि भविष्य की विकास क्षमता, अतिरिक्त मॉड्यूल के लिए संलग्नक अनुकूलता और गलती अलगाव के दौरान पोर्ट पहचान में आसानी का भी मूल्यांकन करते हैं। एक मॉड्यूलर पैकेज प्रारूप (जैसे एलजीएक्स कैसेट) चुनना और वितरण फ्रेम में अतिरिक्त क्षमता छोड़ना मौजूदा कनेक्शन को बाधित किए बिना भविष्य के स्प्लिटर परिवर्धन को सरल बनाता है।

एफटीटीएच से परे पीएलसी स्प्लिटर अनुप्रयोग

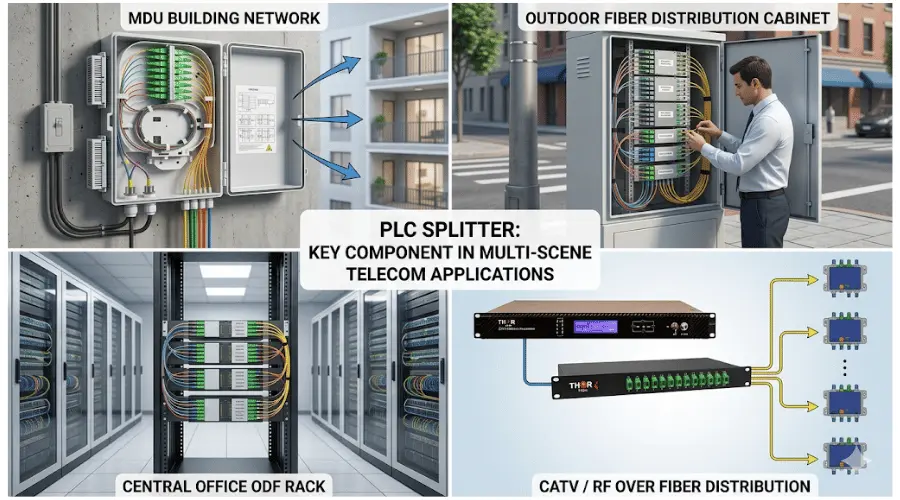

PLC splitter applications in MDU networks, outdoor cabinets, ODF racks, and CATV fiber distribution

जबकि एफटीटीएच और पीओएन पीएलसी स्प्लिटर्स के लिए सबसे बड़े बाजार का प्रतिनिधित्व करते हैं, प्रौद्योगिकी का उपयोग कई अन्य फाइबर वितरण परिदृश्यों में किया जाता है।

GPON, EPON, और XGS-PON एक्सेस नेटवर्क

पीएलसी स्प्लिटर्स सभी प्रमुख पीओएन मानकों में ओडीएन का एक मूलभूत तत्व हैं। GPON प्रणाली के अनुरूपआईटीयू-टी जी.984.3, स्प्लिटर ओएलटी और 64 ओएनयू तक के बीच बैठता है, डाउनस्ट्रीम प्रसारण ट्रैफ़िक वितरित करता है और अपस्ट्रीम बर्स्ट का संयोजन करता है। समान भौतिक स्प्लिटर इंफ्रास्ट्रक्चर ईपीओएन (आईईईई 802.3एएच) और अगली पीढ़ी के एक्सजीएस {44 पीओएन (आईटीयू 55 टी जी.9807.1) की तैनाती का समर्थन करता है, जो मौजूदा ओडीएन फाइबर संयंत्रों पर प्रौद्योगिकी उन्नयन की योजना बनाने वाले ऑपरेटरों के लिए एक महत्वपूर्ण विचार है।

CATV और RF-फाइबर वितरण से अधिक

पीएलसी स्प्लिटर्स का उपयोग CATV ओवरले सिस्टम में भी किया जाता है जहां 1550 एनएम वीडियो सिग्नल को GPON डेटा तरंग दैर्ध्य के साथ जोड़ा जाता है और उसी फाइबर पर वितरित किया जाता है। स्प्लिटर की वाइडबैंड ऑपरेटिंग रेंज (1310 एनएम और 1490 एनएम के साथ 1550 एनएम को कवर करती है) इसे अलग-अलग विभाजन चरणों की आवश्यकता के बिना सभी तीन तरंग दैर्ध्य को संभालने की अनुमति देती है।

मल्टी-डवेलिंग यूनिट (एमडीयू) और कैंपस नेटवर्क

एमडीयू केबलिंग परियोजनाओं में, पीएलसी स्प्लिटर्स को अक्सर एक ही फीडर फाइबर से कई अपार्टमेंटों की सेवा के लिए बिल्डिंग बेसमेंट या फर्श स्तर के वितरण बिंदुओं के अंदर तैनात किया जाता है। एअच्छी तरह से {{0}एमडीयू केबलिंग योजना डिज़ाइन की गईफाइबर रन को कम करने और सब्सक्राइबर सक्रियण को सरल बनाने के लिए स्प्लिटर प्लेसमेंट, बाड़े के आकार और प्रति स्प्लिटर पर परोसे गए फर्शों की संख्या पर विचार करता है।

फाइबर मॉनिटरिंग और टेस्ट एक्सेस

कम -अनुपात पीएलसी स्प्लिटर्स (1/99 या 5/95 अनुपात पर 1x2, जहां उपलब्ध हो, या समान विभाजन के लिए मानक 1x2) का उपयोग कभी-कभी नेटवर्क सेगमेंट में मॉनिटरिंग टैप के रूप में किया जाता है, जिसके लिए लाइव ट्रैफ़िक को बाधित किए बिना निरंतर ऑप्टिकल प्रदर्शन मॉनिटरिंग की आवश्यकता होती है।

पीएलसी स्प्लिटर्स खरीदते समय टालने योग्य सामान्य गलतियाँ

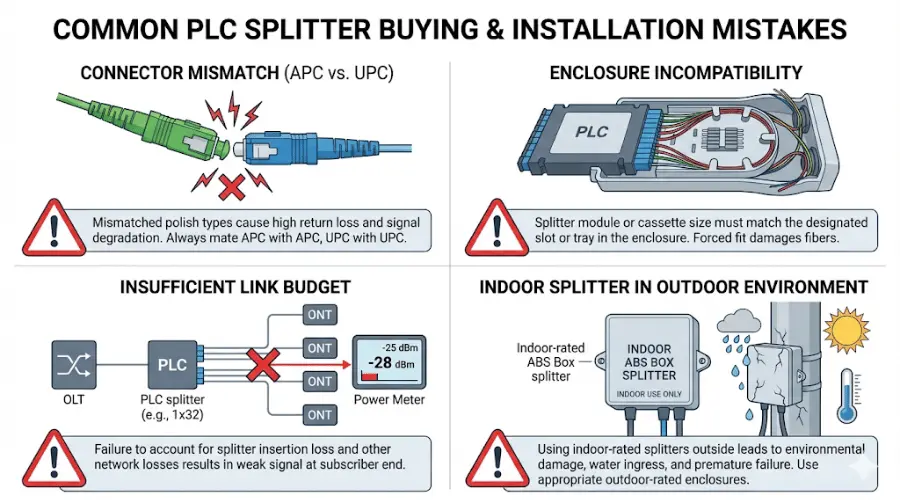

Common PLC splitter mistakes including connector mismatch, wrong package size, and insufficient link budget

यहां तक कि अनुभवी खरीद टीमों को भी ऐसी समस्याओं का सामना करना पड़ता है जिन्हें बेहतर अग्रिम विनिर्देशन के साथ टाला जा सकता है। फ़ाइबर एक्सेस परियोजनाओं में देखी जाने वाली सबसे आम समस्याएं यहां दी गई हैं:

लिंक बजट की जाँच किए बिना विभाजन अनुपात का चयन करना।एक 1x32 स्प्लिटर अकेले स्प्लिटर पर लगभग 17 डीबी हानि उत्पन्न करता है। यदि कुल पथ हानि (फाइबर क्षीणन, कनेक्टर हानि और स्प्लिटर हानि सहित) ओएलटी/ओएनटी पावर बजट से अधिक है, तो दूर के ग्राहकों को सेवा में गिरावट का अनुभव होगा। विभाजन अनुपात को अंतिम रूप देने से पहले हमेशा संपूर्ण लिंक बजट की गणना करें।
बाड़े की अनुकूलता की अनदेखी.एक LGX कैसेट जो मौजूदा पैच पैनल ट्रे में फिट नहीं होता है, या वितरण बॉक्स के लिए बहुत बड़ा ABS बॉक्स, अनावश्यक पुनर्कार्य बनाता है। ऑर्डर देने से पहले बाड़े के आयाम और ट्रे विशिष्टताओं का अनुरोध करें।
एपीसी और यूपीसी कनेक्टर्स को मिलाना।यह सबसे आम फ़ील्ड त्रुटियों में से एक है. SC/UPC एडॉप्टर के साथ जुड़े SC/APC कनेक्टर के कारण उच्च प्रविष्टि हानि और खराब रिटर्न हानि - होती है और यह फाइबर के अंतिम भाग को नुकसान पहुंचा सकता है। संपूर्ण ODN लिंक पर पॉलिश प्रकार को मानकीकृत करें।
बाहरी उपयोग के लिए पर्यावरण रेटिंग की अनदेखी।इनडोर उपयोग के लिए रेटेड स्प्लिटर बाहरी कैबिनेट में तापमान चक्र, आर्द्रता, या यूवी जोखिम से बच नहीं सकता है। आउटडोर या अर्ध -आउटडोर इंस्टॉलेशन के लिए, ऑपरेटिंग तापमान रेंज को सत्यापित करें और टेलकोर्डिया जीआर-1209 और जीआर-1221 जैसे पर्यावरण परीक्षण मानकों के अनुपालन की पुष्टि करें।
अकेले इकाई मूल्य पर ख़रीदना।उच्च प्रविष्टि हानि या व्यापक आउटपुट भिन्नता के साथ कम लागत वाला स्प्लिटर अतिरिक्त समस्या निवारण, कम पहुंच और समय से पहले प्रतिस्थापन के माध्यम से लंबे समय में अधिक खर्च कर सकता है। स्वामित्व की कुल लागत का मूल्यांकन करें, न कि केवल टुकड़े की कीमत का।

पीएलसी स्प्लिटर चयन चेकलिस्ट

खरीद आदेश को अंतिम रूप देने से पहले, अपने नेटवर्क डिज़ाइन और साइट शर्तों के अनुसार निम्नलिखित वस्तुओं की पुष्टि करें:

विभाजन अनुपात ग्राहक संख्या, विकास योजना और लिंक बजट गणना से मेल खाता है
पैकेज प्रकार लक्ष्य बाड़े या वितरण फ्रेम में फिट बैठता है
कनेक्टर प्रकार और पॉलिश (एपीसी/यूपीसी) मौजूदा ओडीएन घटकों के अनुरूप हैं
फाइबर प्रकार (G.657.A1, G.657.A2, या G.652D) नेटवर्क मानक से मेल खाता है
पिगटेल केबल की लंबाई संलग्नक रूटिंग पथ के लिए निर्दिष्ट है
ऑपरेटिंग तापमान रेंज इंस्टॉलेशन वातावरण (इनडोर, आउटडोर या मिश्रित) को कवर करती है
आपूर्तिकर्ता प्रति यूनिट प्रविष्टि हानि, एकरूपता और रिटर्न हानि दिखाने वाली परीक्षण रिपोर्ट प्रदान करता है
स्प्लिटर लागू विश्वसनीयता मानकों को पूरा करता है (टेल्कोर्डिया जीआर-1209-कोर, जीआर-1221-कोर, या समकक्ष)

अक्सर पूछे जाने वाले प्रश्नों

पीएलसी स्प्लिटर और ऑप्टिकल स्प्लिटर के बीच क्या अंतर है?

एकऑप्टिकल स्प्लिटरनिष्क्रिय उपकरणों की एक विस्तृत श्रेणी है जो ऑप्टिकल सिग्नल को विभाजित करती है। पीएलसी और एफबीटी दो मुख्य प्रकार हैं। एक पीएलसी स्प्लिटर एक विस्तृत तरंग दैर्ध्य रेंज में लगातार प्रदर्शन के लिए वेवगाइड तकनीक का उपयोग करता है, जबकि एक एफबीटी स्प्लिटर फ़्यूज्ड फाइबर का उपयोग करता है और कम {{2} अनुपात, एकल - तरंग दैर्ध्य अनुप्रयोगों के लिए बेहतर अनुकूल है।

एफटीटीएच परियोजना में पीएलसी स्प्लिटर के लिए मुझे कौन सा विभाजन अनुपात चुनना चाहिए?

अधिकांश GPON आधारित FTTH परिनियोजन में, 1x32 विभाजन अनुपात मानक प्रारंभिक बिंदु है। छोटे समूहों या ग्रामीण विस्तार के लिए, 1x8 या 1x16 पर्याप्त हो सकता है। कम ओएलटी{{10}से{{11}ग्राहक दूरी वाले उच्च {{9}घनत्व वाले शहरी क्षेत्रों के लिए, 1x64 को - माना जा सकता है, लेकिन केवल तभी जब लिंक बजट इसका समर्थन करता हो। निर्णय को हमेशा पावर बजट गणना के माध्यम से मान्य किया जाना चाहिए जो फाइबर की लंबाई, कनेक्टर गिनती और स्प्लिटर हानि का हिसाब रखता है।

क्या पीएलसी स्प्लिटर्स XGS{{0}PON और 10G{2}}PON अपग्रेड का समर्थन कर सकते हैं?

हाँ। क्योंकि पीएलसी स्प्लिटर एक विस्तृत तरंग दैर्ध्य रेंज (1260-1650 एनएम) पर काम करते हैं, जीपीओएन के लिए तैनात वही भौतिक स्प्लिटर बिना प्रतिस्थापन के एक्सजीएस -पीओएन (जो विभिन्न डाउनस्ट्रीम/अपस्ट्रीम तरंग दैर्ध्य का उपयोग करता है) का समर्थन कर सकता है। मौजूदा फाइबर संयंत्रों पर प्रौद्योगिकी प्रवासन की योजना बना रहे ऑपरेटरों के लिए यह पीएलसी प्रौद्योगिकी का एक प्रमुख लाभ है।

PON नेटवर्क में PLC स्प्लिटर्स के लिए कौन सा कनेक्टर प्रकार सबसे आम है?

एफटीटीएच और पीओएन अनुप्रयोगों के लिए एससी/एपीसी प्रमुख कनेक्टर प्रकार है। एंगल्ड पॉलिश उच्च रिटर्न लॉस प्रदान करती है, जो एनालॉग वीडियो ओवरले सिग्नल ले जाने वाले सिस्टम के लिए महत्वपूर्ण है। एंटरप्राइज़ या डेटा सेंटर वातावरण में, एलसी/यूपीसी अपने छोटे फॉर्म फैक्टर और उच्च पोर्ट घनत्व के कारण अधिक सामान्य है। संपूर्ण अवलोकन के लिए, देखेंफाइबर ऑप्टिक कनेक्टर प्रकार गाइड.

पीएलसी स्प्लिटर का उपयोग करते समय मैं कुल लिंक हानि की गणना कैसे करूँ?

कुल लिंक हानि फाइबर क्षीणन का योग है (आमतौर पर एकल -मोड फाइबर के लिए 1310 एनएम पर 0.35 डीबी/किमी), कनेक्टर हानि (लगभग 0.3 डीबी प्रति मेट जोड़ी), स्प्लिस लॉस (लगभग 0.1 डीबी प्रति फ्यूजन स्प्लिस), और स्प्लिटर इंसर्शन लॉस (निर्माता के अधिकतम विनिर्देश देखें)। कुल को PON मानक - द्वारा परिभाषित ट्रांसमीटर से {{7} तक रिसीवर पावर बजट के भीतर आना चाहिए, उदाहरण के लिए, GPON क्लास B+ 28 dB की अधिकतम ODN हानि की अनुमति देता है।

क्या पीएलसी स्प्लिटर्स का उपयोग बाहर किया जा सकता है?

हां, लेकिन पैकेज और बाड़े को बाहरी वातावरण के लिए रेट किया जाना चाहिए। मुख्य विचारों में ऑपरेटिंग तापमान रेंज (अधिकांश औद्योगिक ग्रेड पीएलसी स्प्लिटर्स के लिए -40 डिग्री से +85 डिग्री), प्रवेश सुरक्षा (बाड़े के लिए आईपी65 या उच्चतर), और केबल जैकेट का यूवी प्रतिरोध शामिल हैं। आउटडोर कैबिनेट में तैनात स्प्लिटर्स को टेलकोर्डिया जीआर-1209 और जीआर-1221 में निर्दिष्ट पर्यावरणीय और यांत्रिक परीक्षण आवश्यकताओं को पूरा करना चाहिए। आउटडोर फाइबर अवसंरचना पर मार्गदर्शन के लिए, देखेंइनडोर और आउटडोर फाइबर केबल इंस्टॉलेशन गाइड.

1xN और 2xN PLC स्प्लिटर के बीच क्या अंतर है?

1xN स्प्लिटर में एक इनपुट और N आउटपुट होता है। 2xN स्प्लिटर में दो इनपुट होते हैं, जो पथ रिडंडेंसी प्रदान करते हैं - यदि एक इनपुट फाइबर विफल हो जाता है, तो दूसरा इनपुट आउटपुट को फीड करना जारी रख सकता है {{4}xN कॉन्फ़िगरेशन आमतौर पर वाहक ग्रेड नेटवर्क में उपयोग किया जाता है जहां फाइबर पथ सुरक्षा ओडीएन स्तर पर निर्दिष्ट होती है।

पीएलसी स्प्लिटर किस प्रकार भिन्न है?फाइबर ऑप्टिक युग्मक?

एक पीएलसी स्प्लिटर को एक इनपुट सिग्नल को कई आउटपुट (एक से - कई वितरण) में विभाजित करने के लिए डिज़ाइन किया गया है। एक फाइबर ऑप्टिक कपलर कई इनपुट से सिग्नल को एक आउटपुट में जोड़ सकता है, या दोनों दिशाओं में विभाजित कर सकता है। व्यवहार में, शब्दों का उपयोग कभी-कभी 1x2 या 2x2 उपकरणों के लिए एक दूसरे के स्थान पर किया जाता है, लेकिन उच्च विभाजन अनुपात पर पीओएन वितरण के लिए, उद्योग मानक शब्द "पीएलसी स्प्लिटर" है।

अंतिम विचार

पीएलसी स्प्लिटर आधुनिक फाइबर एक्सेस नेटवर्क में एक मूलभूत घटक है, न कि केवल एक कमोडिटी लाइन आइटम। विभाजन अनुपात, पैकेज प्रकार, कनेक्टर प्रारूप और गुणवत्ता ग्रेड का सही विकल्प सीधे नेटवर्क प्रदर्शन, स्थापना दक्षता और दीर्घकालिक रखरखाव लागत को प्रभावित करता है। मूल्यांकन करने वाले ऑपरेटरों और खरीद टीमों के लिएपीएलसी विभाजक विकल्प, नेटवर्क डिज़ाइन से शुरू करने और उपरोक्त चयन चेकलिस्ट के माध्यम से काम करने से अकेले कीमत या उपलब्धता चुनने की तुलना में बेहतर परिणाम मिलेंगे।

उन परियोजनाओं के लिए जिनमें व्यापकता शामिल हैएफटीटीएच निष्क्रिय घटक खरीदकनेक्टर, पिगटेल, पैच कॉर्ड और डिस्ट्रीब्यूशन बॉक्स सहित - सामग्री के बाकी ओडीएन बिल के साथ स्प्लिटर विनिर्देशों को संरेखित करने से संगतता सुनिश्चित होती है और इंस्टॉलेशन और कमीशनिंग के दौरान फ़ील्ड समस्याओं का जोखिम कम हो जाता है।
