फाइबर ऑप्टिक नेटवर्क में ओडीएफ बनाम पैच पैनल अंतर

एक ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम (ओडीएफ) और एक फाइबर ऑप्टिक पैच पैनल दोनों में एडॉप्टर होते हैं, केबल व्यवस्थित होते हैं और 19-इंच रैक के अंदर लगे होते हैं। बाहर से, वे विनिमेय दिखते हैं। वे नहीं हैं. हर एक फाइबर कनेक्टिविटी के एक पूरी तरह से अलग चरण को संभालता है, और आपके टोपोलॉजी में गलत बिंदु पर गलत डिवाइस स्थापित करने का मतलब आमतौर पर बाद में इसे खत्म करना होता है।

ऑप्टिकल डिस्ट्रीब्यूशन फ़्रेम (ओडीएफ) वास्तव में क्या है?

ओडीएफ वह है जहां बाहरी संयंत्र (ओएसपी) फाइबर ऑप्टिक केबल एक सुविधा में प्रवेश करते हैं और आंतरिक वितरण के लिए व्यवस्थित होते हैं। जब 288-फाइबर बख्तरबंद ट्रंक केबल सड़क से आती है, तो यह सीधे स्विच में प्लग नहीं होती है। यह ओडीएफ में प्रवेश करता है, जहां तकनीशियन बाहरी जैकेट को उतारते हैं, अलग-अलग फाइबर स्ट्रैंड को अलग करते हैं, और प्रत्येक को एक पर फ्यूजन-स्प्लिस करते हैंफाइबर ऑप्टिक बेनीजो आंतरिक वितरण केबलों से क्रॉस कनेक्ट करने के लिए एक कनेक्टरयुक्त समापन बिंदु (आमतौर पर एससी, एलसी, या एफसी) प्रदान करता है। कई एफटीटीएच परिनियोजन में, ओडीएफ में पीएलसी स्प्लिटर मॉड्यूल भी होते हैं जो उन शाखाओं को फ्रेम छोड़ने से पहले एक एकल फीडर फाइबर को कई ग्राहक शाखाओं में विभाजित करते हैं।

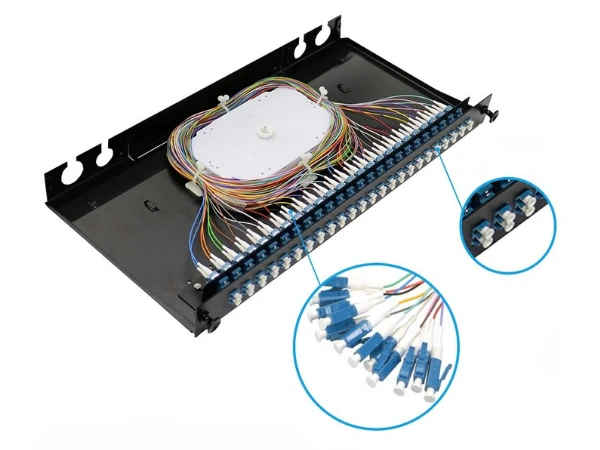

स्प्लिसिंग के सभी कार्यों के लिए एक संरक्षित वातावरण की आवश्यकता होती है। ओडीएफ बाड़े नाजुक संलयन जोड़ों को धूल, नमी, कंपन और आकस्मिक संपर्क से बचाते हैं, जबकि स्लाइड आउट स्प्लिस ट्रे आसन्न फाइबर को परेशान किए बिना ओटीडीआर परीक्षण के लिए प्रत्येक स्प्लिस बिंदु को सुलभ रखते हैं। एकीकृत केबल प्रबंधन गाइड प्रत्येक स्ट्रैंड पर न्यूनतम मोड़ त्रिज्या को लागू करते हैं, जो कि ज्यादातर लोगों के एहसास से कहीं अधिक मायने रखता है जब सैकड़ों फाइबर एक ही फ्रेम साझा करते हैं। एक मंजिल पर खड़ा ओडीएफ मॉड्यूलर ट्रे कॉन्फ़िगरेशन के माध्यम से 576, 6, या 1,000 से अधिक कनेक्शनों को समायोजित कर सकता है, यही कारण है कि आप उन्हें वाहक केंद्रीय कार्यालयों और परिसर प्रवेश सुविधाओं में पाएंगे जहां दर्जनों ट्रंक केबल एकत्रित होते हैं।

ओडीएफ और आईडीएफ क्या है?

ओडीएफ (ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम) एक फाइबर ऑप्टिक प्रबंधन उपकरण है जिसका उपयोग दूरसंचार और डेटा सेंटर वातावरण में फाइबर ऑप्टिक केबल को समाप्त करने, कनेक्ट करने और संरक्षित करने के लिए किया जाता है। आईडीएफ (इंटरमीडिएट डिस्ट्रीब्यूशन फ्रेम) एक द्वितीयक नेटवर्क वितरण बिंदु है जो मुख्य वितरण फ्रेम (एमडीएफ) से एक इमारत के भीतर अलग-अलग मंजिलों या क्षेत्रों तक कनेक्टिविटी बढ़ाता है। ओडीएफ फाइबर ऑप्टिक सिग्नल का प्रबंधन करता है, जबकि आईडीएफ अंतिम उपयोगकर्ताओं को नेटवर्क कनेक्शन वितरित करता है।

फ़ाइबर ऑप्टिक पैच पैनल क्या करता है?

फ़ाइबर ऑप्टिक पैच पैनल एक रैक पर लगा हुआ आवरण होता है जिसमें सामने की ओर प्लेट पर एडेप्टर (एलसी डुप्लेक्स, एससी सिम्प्लेक्स, एमटीपी/एमपीओ) की पंक्तियाँ होती हैं। प्लेट के पीछे, प्री-टर्मिनेटेड ट्रंक केबल या पिगटेल डिस्ट्रीब्यूशन फाइबर प्रत्येक एडॉप्टर के पीछे से जुड़ते हैं। 3-मीटर वाला एक तकनीशियनफाइबर ऑप्टिक पैच कॉर्डसामने की ओर प्लग करता है और सक्रिय उपकरण {{0}एक स्विच, एक सर्वर, एक मीडिया कनवर्टर के सर्किट को पूरा करता है।

कोई फ़्यूज़न स्पाइसर नहीं, कोई स्प्लिस ट्रे नहीं। नए सर्वर को ऑनलाइन लाने के लिए पैच कॉर्ड प्लग करें, डीकमीशन के लिए इसे अनप्लग करें। चालें, जोड़ना और परिवर्तन (MACs) सेकंडों में होते हैं। आधुनिक उच्च घनत्व वाले पैनल 24 एलसी डुप्लेक्स पोर्ट (48 फाइबर) को एक रैक इकाई में पैक करते हैं, एमटीपी कैसेट डिज़ाइन इसे प्रति यूनिट 96 या 144 फाइबर तक बढ़ा देते हैं। डेटा केंद्रों में जहां प्रत्येक रैक इकाई रियल एस्टेट लागत का प्रतिनिधित्व करती है, वह घनत्व अधिकांश क्रय निर्णयों को संचालित करता है।

ओडीएफ और पैच पैनल के बीच मुख्य अंतर

ओडीएफ वह है जहां कच्चे बाहरी प्लांट केबल को फ़्यूज़न स्प्लिसिंग - जोड़ों के माध्यम से स्थायी रूप से समाप्त कर दिया जाता है जो एक दशक तक अछूते रह सकते हैं। एक पैच पैनल पूरी तरह से कनेक्टर आधारित होता है: प्रत्येक कनेक्शन को नेटवर्क की मांग के अनुसार हाथ से बनाने और तोड़ने के लिए डिज़ाइन किया गया है। के बीच मतभेदफाइबर पिगटेल और पैच कॉर्डघटक स्तर पर इसी स्थायी {{0}बनाम{{1}लचीले विभाजन को प्रतिबिंबित करें।

स्थान, निर्माण और क्षमता सभी उस एक तथ्य पर आधारित हैं। ओडीएफ केबल प्रवेश सुविधाओं, मुख्य वितरण फ़्रेमों और मीट रूमों में स्थित हैं, जो भारी गेज स्टील बाड़ों, एकीकृत तनाव राहत और उदार रूटिंग स्थान के साथ निर्मित हैं, क्योंकि वे बख्तरबंद आउटडोर ट्रंक को संभाल रहे हैं। पैच पैनल स्विच और राउटर के बगल में उपकरण रैक के अंदर रहते हैं, लाइटर और स्लाइड {{5}रेल {{6} लगे होते हैं, क्योंकि उनका काम नियंत्रित इनडोर वातावरण में स्वच्छ पैच कॉर्ड प्रबंधन है। और जबकि एक ओडीएफ इंस्टालेशन कई फ़्रेमों में हजारों फाइबर स्ट्रैंड्स का प्रबंधन कर सकता है, एक पैच पैनल पोर्ट के लिए अनुकूलित होता है {{8}प्रति {{9}रैक {{10}यूनिट घनत्व {{11}कम कुल फाइबर, ऊर्ध्वाधर स्थान को बर्बाद किए बिना एक पूर्ण उपकरण कैबिनेट की सेवा के लिए पर्याप्त रूप से पैक किया जाता है।

जहां हर एक वास्तविक परिनियोजन में फिट बैठता है

एक सामान्य एफटीटीएच या एफटीटीपी नेटवर्क में, एक वाहक -ग्रेड ओडीएफ केंद्रीय कार्यालय या फील्ड कैबिनेट में बैठता है। यह रीढ़ की हड्डी से फीडर केबल प्राप्त करता है, उन्हें वितरण फाइबर में जोड़ता है, और अक्सर घरों में जोड़ता हैपीएलसी फाइबर ऑप्टिक स्प्लिटर्सजो एक अपस्ट्रीम फाइबर को 16 या 32 ग्राहक शाखाओं में विभाजित करता है। वहां से, वितरण केबल सड़क स्तर के टर्मिनलों और ग्राहक परिसरों तक फैली हुई हैं।

डेटा सेंटर दूसरे तरीके से काम करते हैं। कैंपस बैकबोन से ट्रंक फाइबर मुख्य फाइबर प्रवेश कक्ष में एक ओडीएफ पर समाप्त होते हैं, लेकिन दिन-प्रतिदिन की कार्रवाई पंक्ति स्तर पर होती है, जहां उच्च-घनत्व वाले पैच पैनल प्रशासकों को पोर्ट कनेक्शन देते हैं जिन्हें वे वर्कलोड शिफ्ट के रूप में प्लग और अनप्लग करते हैं। एक शाखा कार्यालय या सिंगल फ्लोर फ़िट चीजों को और सरल बनाता है: यदि सेवा प्रदाता प्री-टर्मिनेटेड फाइबर वितरित करता है, तो एक कॉम्पैक्ट दीवार माउंट पैच पैनल पूरी साइट को बिना किसी जोड़-तोड़ के संभालता है।

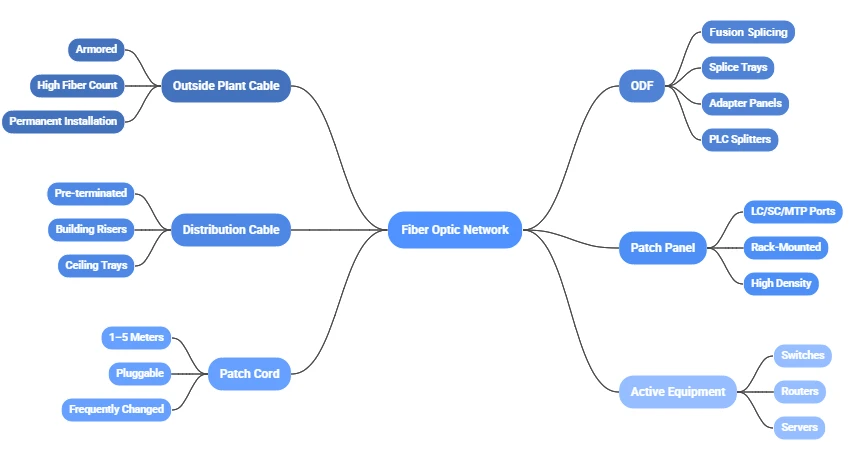

अधिकांश अच्छी तरह से डिज़ाइन किए गए नेटवर्क दोनों का एक साथ उपयोग करते हैं। ओडीएफ ट्रंक केबल समाप्ति और लंबे समय तक चलने वाले क्रॉस-कनेक्ट को संभालता है; पैच पैनल उपकरण बंदरगाहों को लचीली अंतिम-मीटर कनेक्टिविटी प्रदान करता है। यह स्तरित दृष्टिकोण संवेदनशील स्प्लिस वातावरण को रोजमर्रा की पैचिंग से अलग करता है, जिससे आकस्मिक फाइबर क्षति का खतरा कम हो जाता है। इसका मतलब यह भी है कि जब कोई नेटवर्क विस्तार आता है तो {{7}एक नया स्विच, सर्वर की एक नई पंक्ति-केवल हार्डवेयर जिसे बदलने की आवश्यकता होती है वह पैच पैनल स्तर पर होता है, ओडीएफ के अंदर नहीं।

कनेक्टर गुणवत्ता पूरे सिस्टम को आकार क्यों देती है?

नियोजन चर्चाओं में ओडीएफ और पैच पैनल पर सबसे अधिक ध्यान दिया जाता है, लेकिन कनेक्टर वास्तविक ऑप्टिकल कार्य कर रहे हैं। एडेप्टर पोर्ट, पिगटेल टर्मिनेशन, पैच कॉर्ड मेटिंग सतहें-ये सभी सम्मिलन हानि जोड़ते हैं, और वह हानि जमा हो जाती है। घने एफटीटीएच स्प्लिट की सेवा देने वाले 144-फाइबर ओडीएफ में, प्रति कनेक्टर 0.1 डीबी का अंतर सैकड़ों जुड़े हुए जोड़ों में तेजी से जमा हो जाता है।

एक अच्छे कनेक्टर और एक खराब कनेक्टर के बीच अधिकांश प्रदर्शन अंतर फ़ेरूल में रहता है। परिशुद्धता से पॉलिश किया गया ज़िरकोनिया सिरेमिक फाइबर कोर को उप-माइक्रोन सहनशीलता के भीतर संरेखित रखता है; ख़राब तरीके से तैयार किए गए अंतिम चेहरे रिटर्न लॉस स्पाइक्स उत्पन्न करते हैं जो उच्च {{3}स्पीड सिग्नलों {{4}विशेष रूप से 100G{6}और{{7}सुसंगत लिंक से ऊपर जहां डीबी का हर दसवां हिस्सा मायने रखता है, को ख़राब कर देते हैं। ओडीएफ के अंदर, कनेक्टर की गुणवत्ता पैच पैनल की तुलना में और भी अधिक मायने रखती है, क्योंकि एक पिगटेल जिसे फ्यूजन किया गया है और उसके एडाप्टर में बैठाया गया है, वह केबल प्लांट के जीवन भर रहने के लिए है। एक बुराफाइबर ऑप्टिक कनेक्टरस्प्लिस ट्रे के अंदर दफ़न कोई ऐसी चीज़ नहीं है जिसे आप मंगलवार की दोपहर को बदल देते हैं।

फॉर्म फैक्टर घनत्व में भी भूमिका निभाता है।एलसी कनेक्टर अपने 1.25 मिमी फेरूल के साथएससी के 2.5 मिमी फॉर्म फैक्टर की तुलना में प्रति रैक यूनिट में लगभग दोगुना पोर्ट काउंट प्रदान करता है, यही कारण है कि एलसी आधुनिक डेटा सेंटर पैच पैनल पर हावी है और तेजी से ओडीएफ एडाप्टर अनुभागों में दिखाई दे रहा है। एससी और एफसी अभी भी पुराने दूरसंचार संयंत्रों में अपनी पकड़ बनाए हुए हैं, जहां पिछड़ी संगतता घनत्व लाभ से अधिक है।

आपके नेटवर्क स्केल के लिए सही उपकरण का मिलान

हार्डवेयर परिप्रेक्ष्य से एक 12 {{3} फ़ाइबर शाखा कार्यालय लिंक और 1,500 फ़ाइबर कैरियर हेडएंड में लगभग कुछ भी सामान्य नहीं है, और अधिक-निर्दिष्ट करने से पैसा उतना ही बर्बाद होता है जितना कि कम-निर्दिष्ट करने से आउटेज होता है।

हल्के सिरे पर {{0}48 फ़ाइबर से कम {{2}एक दीवार{{3}माउंट या 1यू रैक{{5}माउंट पैच पैनल अपने आप ही काम संभाल लेता है। उदाहरण के लिए, GPON ONT से जुड़ने वाले SOHO कार्यालय को भवन प्रवेश बिंदु के पास केवल 4- या 8{11}} पोर्ट फाइबर टर्मिनेशन पैनल की आवश्यकता हो सकती है। केबल समय से पहले ही पहुंच जाते हैं, इसलिए जोड़ने के लिए कुछ भी नहीं है और ओडीएफ स्तर के बुनियादी ढांचे में निवेश करने का कोई कारण नहीं है।

एक बार जब फ़ाइबर की संख्या 48 से - 288 तक पहुंच जाती है, तो एक भी पैच पैनल इसे नहीं काटेगा। इस पैमाने पर एक बहु-मंजिला उद्यम परिसर या क्षेत्रीय आईएसपी नोड को प्रत्येक आईडीएफ कोठरी में रैक-माउंट पैच पैनल के साथ मुख्य प्रवेश सुविधा पर एक समर्पित ओडीएफ को जोड़ने से लाभ होता है। ओडीएफ ट्रंक स्प्लिसेस के लिए एक साफ क्रॉस-कनेक्ट परत प्रदान करता है, जबकि डाउनस्ट्रीम पैनल स्थानीय आईटी कर्मचारियों को स्प्लिस ट्रे खोले बिना कनेक्शन को फिर से रूट करने देते हैं। सही का चयन करनाफाइबर ऑप्टिक कनेक्टर प्रकारप्रत्येक स्तर पर {{0}लंबी दूरी के लिए एपीसी पॉलिश {{1}हॉल स्प्लिटर फ़ीड, छोटी {{2}पहुंच डेटा लिंक के लिए यूपीसी {{3}परतों के बीच परावर्तन संबंधी मुद्दों को कैस्केडिंग से रोकता है। यह वह पैमाना भी है जहां लेबलिंग और दस्तावेज़ीकरण से लाभ मिलना शुरू हो जाता है; ओडीएफ स्प्लिस पोजीशन को डाउनस्ट्रीम पैच पैनल पोर्ट से जोड़ने वाले स्पष्ट पोर्ट मैप के बिना, एक असफल लिंक की समस्या निवारण में पूरी दोपहर लग सकती है।

कुछ सौ फ़ाइबरों से परे, ओडीएफ स्थायी भवन संरचना बन जाता है। इस पैमाने पर हाइपरस्केल डेटा केंद्रों और दूरसंचार केंद्रीय कार्यालयों को स्टैकेबल स्प्लिस ट्रे, एकीकृत रूटिंग चैनल और फ्रंट एक्सेस एडेप्टर पैनल के साथ मॉड्यूलर फ्लोर {{1}स्टैंडिंग सिस्टम की आवश्यकता होती है जो आसन्न कनेक्शन को बाधित किए बिना गर्म गलियारे के रखरखाव की अनुमति देते हैं। यहां स्थापित हार्डवेयर 15 से 20 साल तक चलने की उम्मीद है। उच्च-ग्रेडसिंगलमोड पिगटेलऔर ओडीएफ स्तर पर फैक्ट्री-परीक्षणित एडेप्टर की लागत पहले से अधिक होती है, लेकिन वे समय के साथ सस्ते घटकों द्वारा उत्पन्न फ़ील्ड समस्या निवारण कॉल की स्थिर धारा को समाप्त कर देते हैं।

केबल प्रबंधन: हार्डवेयर जीवन को बढ़ाने वाला अनदेखा कारक

ओडीएफ या पैच पैनल के माध्यम से फाइबर को कैसे रूट किया जाता है, यह हार्डवेयर जितना ही प्रदर्शन को प्रभावित करता है। बेंड रेडियस उल्लंघन, उलझे हुए पैच कॉर्ड, और तंग स्लैक स्टोरेज सभी नुकसान का कारण बनते हैं जो ओटीडीआर निशानों में दिखाई देते हैं लेकिन शायद ही कभी सही कारण पर दोष लगाया जाता है।

सिंगलमोड फाइबर (मानक जी.652) का न्यूनतम मोड़ त्रिज्या लगभग 15 मिमी है, और इसका उल्लंघन करने से मैक्रोबेंड हानि होती है जो चुपचाप आपके लिंक बजट को खत्म कर देती है। ओडीएफ के अंदर, उच्चतम जोखिम क्षेत्र पिगटेल निकास बिंदु होते हैं जहां फाइबर स्प्लिस ट्रे से एडाप्टर पैनल तक लूप करते हैं और स्लैक स्टोरेज क्षेत्र जहां अतिरिक्त फाइबर कुंडलित हो जाता है। एक कुएं में घुमावदार रूटिंग चैनल और मैन्ड्रेल {{5}स्टाइल स्पूल होल्डर्स {6}इंजीनियर्ड ओडीएफ प्रत्येक स्ट्रैंड को न्यूनतम त्रिज्या से ऊपर रखते हैं {{7}यहां तक ​​​​कि जब कोई तकनीशियन रखरखाव के लिए ट्रे को बाहर निकालता है और वापस अंदर धकेलता है।

पैच पैनल पर, समस्या आंतरिक मोड़ से बाहरी कॉर्ड प्रबंधन में बदल जाती है। एक व्यस्त डेटा सेंटर में एक 48 - पोर्ट एलसी पैनल अपने सामने के चेहरे से कैस्केडिंग करने वाले दर्जनों तारों को जमा करता है, और क्षैतिज और ऊर्ध्वाधर केबल प्रबंधकों के बिना, वे तार उलझ जाते हैं, कनेक्टर निकायों पर खींचते हैं, और निरंतर पार्श्व बल के साथ फेरूल स्प्रिंग को लोड करते हैं। वह यांत्रिक दबाव चेहरे के घिसाव को समाप्त कर देता है और धीरे-धीरे सम्मिलन हानि को बढ़ाता है - एक समस्या जिसे वेल्क्रो टाई, उचित सर्विस लूप और लगातार लेबलिंग पूरी तरह से रोक सकती है यदि अनुशासन पहले दिन से हो।

ओडीएफ लेआउट इस बात को भी प्रभावित करता है कि कितनी बार कनेक्टर डाउनस्ट्रीम में परेशान होते हैं। जब ट्रंक फाइबर में पर्याप्त सर्विस स्लैक और साफ रूटिंग पथ होते हैं, तो ओटीडीआर परीक्षण और रखरखाव स्प्लिसेस किसी भी फाइबर को खींचने या मोड़ने के बिना होते हैं। हर बार जब कोई कनेक्टर तनावग्रस्त हो जाता है, अनप्लग हो जाता है, और पुनः बैठ जाता है, तो उसका अंतिम भाग संदूषण और सूक्ष्म खरोंचें उठा लेता है। प्रारंभ से ही कम बल वाली पहुंच के लिए डिज़ाइन करने का अर्थ है कम रखरखाव स्पर्श{{6}और कम रखरखाव स्पर्श का अर्थ है लंबे समय तक कनेक्टर जीवन।

यह सब एक साथ रखना

अधिकांश नेटवर्कों के लिए ओडीएफ या पैच पैनल कोई निर्णय नहीं है। यह एक सवाल है कि कौन सा उपकरण कहां जाता है। ओडीएफ ट्रंक केबल को समाप्त करता है और दीर्घकालिक क्रॉस{{3}कनेक्ट प्रदान करता है। पैच पैनल तकनीशियनों को उपकरण के करीब एक लचीली पैचिंग परत देता है। उस टोपोलॉजी को सही करना पहला कदम है।

चरण दो में इसके चारों ओर सब कुछ है: प्रत्येक परत से मेल खाने वाली फेरुल गुणवत्ता और पॉलिश ग्रेड, अनुमान के बजाय वास्तविक फाइबर गणना के आधार पर बाड़े का आकार, और केबल रूटिंग जो कनेक्टर्स को अनावश्यक यांत्रिक तनाव से बचाता है। इनमें से कोई भी ग्लैमरस काम नहीं है, लेकिन यह एक फाइबर प्लांट के बीच का अंतर है जो 15 साल तक साफ-सुथरा चलता है और जो हर तिमाही में एक सर्विस कॉल उत्पन्न करता है।
