एमपीओ/एमटीपी फाइबर: आपके अगले डेटा सेंटर के निर्माण से पहले आपको जो वास्तविक बातचीत की आवश्यकता है

पिछले नवंबर में, मुझे फीनिक्स में एक ग्राहक का फोन आया। उन्होंने बस 100G स्पाइन {{2}लीफ बिल्डआउट{{3}छह महीने की योजना, सुंदर केबल प्रबंधन, रंग {{4}कोडित सब कुछ लपेट दिया था। आधे अपलिंक बातचीत नहीं करेंगे.

पता चला कि किसी ने टाइप ए डिज़ाइन के लिए टाइप बी ट्रंक का एक बॉक्स पकड़ लिया। डिब्बे एक जैसे दिखते थे। भाग संख्या में एक अंक का अंतर था।

समस्या निवारण के चार घंटे। उनके प्रमुख इंजीनियर के लिए सुबह 6 बजे की उड़ान। अंतिम क्षति: आपातकालीन प्रसव के लिए $14,200, साथ ही अंतिम- मिनट के हवाई टिकट के लिए $1,847। मेरे पास अभी भी कहीं चालान का स्क्रीनशॉट है।

इसीलिए मैं यह लिख रहा हूं. एमपीओ/एमटीपी फाइबर रॉकेट विज्ञान नहीं है, लेकिन यदि आप ध्यान नहीं देंगे तो विवरण आपको बर्बाद कर देंगे। और आपके पोर्ट काउंट के साथ जुर्माना स्केल एक एलसी पैच को गड़बड़ा देता है, आप एक लिंक खो देते हैं। एक एमटीपी ट्रंक में गड़बड़ी, आप बारह खो देते हैं।

एमपीओ बनाम एमटीपी: आइए इस भ्रम को खत्म करें

यह सवाल मुझे लगातार मिलता रहता है. "क्या एमटीपी महँगा एमपीओ है?"

की तरह। लेकिन यह पूछने जैसा है कि क्या लेक्सस महँगी टोयोटा है। तकनीकी रूप से हाँ, व्यावहारिक रूप से नहीं।

एमपीओ एक कनेक्टर मानक है. आईईसी 61754-7, टीआईए-604-5-सामान्य वर्णमाला सूप। फ़ेरूल मोल्ड वाली कोई भी फ़ैक्टरी एमपीओ कनेक्टर्स पर मोहर लगा सकती है।

एमटीपी यूएस कॉनेक का ब्रांड है। उन्होंने मल्टी{{1}फाइबर पुश{{2}ऑन फॉर्मेट का आविष्कार किया, फिर इसे परिष्कृत करने में दशकों लगा दिए। समान पदचिह्न, सख्त सहनशीलता, बेहतर सामग्री।

यहाँ वह चीज़ है जो अधिकांश तुलना चार्ट से छूट जाती है: प्लास्टिक बनाम {{1} धातु क्लैंप बहस को भूल जाइए। यह ध्यान भटकाने वाली बात है.

अण्डाकार गाइड पिन संपूर्ण बॉलगेम है।

मानक एमपीओ गोल गाइड पिन का उपयोग करता है। जब आप दो कनेक्टर्स को जोड़ते हैं, तो गोल पिन संरेखण आस्तीन में थोड़ा डगमगा सकते हैं -शायद एक माइक्रोन यहाँ, एक माइक्रोन वहाँ। ज्यादा कुछ नहीं लगता. लेकिन ऐसा 200 बार करें, और पहनने का पैटर्न असमान हो जाता है। बाहरी तंतुओं की स्थिति खिसकने लगती है। आपकी प्रविष्टि हानि बढ़ती जा रही है।

एमटीपी के अण्डाकार पिन? वे स्वयं को केन्द्रित करते हैं। हर बार। जब आप उन्हें प्लग इन करते हैं तो आप अंतर महसूस कर सकते हैं। -जब पिन बैठता है तो यह निश्चित क्लिक होता है, जबकि सस्ते एमपीओ के साथ आपको अस्पष्ट मटमैलापन मिलता है।

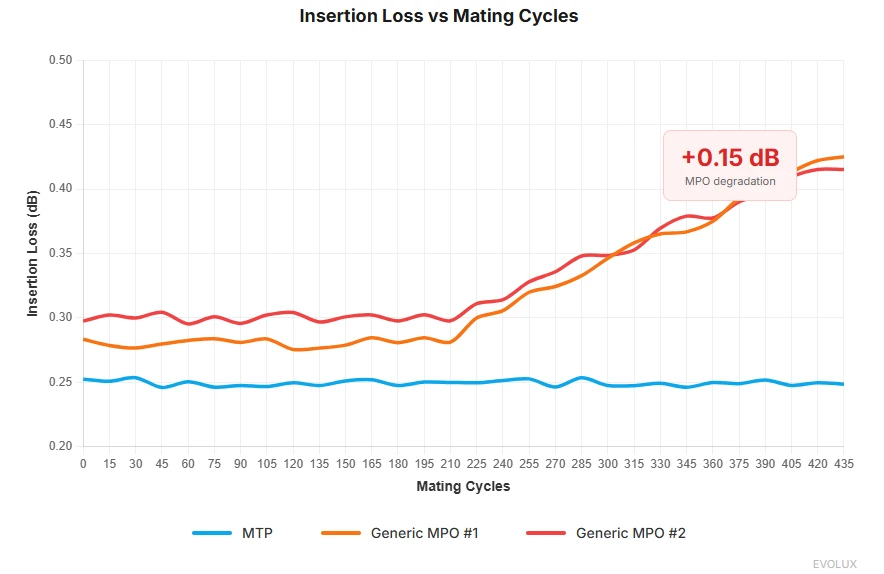

हमने पिछले साल एक यातना परीक्षण चलाया: छह अलग-अलग कनेक्टर नमूनों पर 437 संभोग चक्र। चक्र 300 तक, दो सामान्य एमपीओ स्थिति 1 और 12 पर 0.15 डीबी गिरावट दिखा रहे थे। एमटीपी? चक्र 400 के माध्यम से समतल रेखा।

वह 0.15 डीबी तब तक डरावना नहीं लगता जब तक कि आप 400जी लिंक में शून्य मार्जिन के साथ तीन मेटिंग पॉइंट्स को स्टैक नहीं कर रहे हों।

इन चीज़ों के अंदर क्या है

त्वरित शारीरिक रचना पाठ, क्योंकि जब सामान टूटता है तो आंत को समझने से मदद मिलती है।

सामी

लगभग 1 माइक्रोन की सटीकता वाली स्थिति में ड्रिल किए गए 12 छेद वाली एक छोटी सिरेमिक ईंट का चित्र बनाएं। एक इंसान का बाल 70 माइक्रोन चौड़ा होता है। हम बाल के 1/70वें हिस्से की बात कर रहे हैं।

एमटीपी कनेक्टर्स में, फेरूल स्प्रिंग्स पर तैरता है। क्यों? क्योंकि जब आप दो कनेक्टर्स को एक साथ जाम करते हैं, तो वे कभी भी पूरी तरह से संरेखित नहीं होते हैं। फ्लोट फेरूल माइक्रो को समायोजित करने देता है ताकि संपर्क दबाव एक कोने को पीसने के बजाय समान रूप से फैल जाए।

स्प्रिंग मैकेनिज्म के कारण ही आपको एमटीपी कनेक्टर्स को जोड़ते समय उन्हें नहीं पकड़ना चाहिए। मैंने तकनीकी विशेषज्ञों को उन्हें एक साथ ऐसे मसलते हुए देखा है जैसे वे लूग नट को कस रहे हों। फ्लोट का पूरा उद्देश्य कनेक्टर को अपना स्वयं का संरेखण ढूंढने देना है। बस तब तक दबाएँ जब तक वह क्लिक न कर दे। हो गया।

गाइड पिन

अण्डाकार डिज़ाइन के बारे में पहले ही कहा जा चुका है। पिन स्वयं कठोर मिश्रधातु हैं -वे बिना मशरूम उगे हजारों प्रविष्टियों से बचे रहते हैं।

पुरुष कनेक्टर्स में पिन होते हैं। महिला कनेक्टर्स में छेद होते हैं। स्पष्ट लगता है, लेकिन मैंने देखा है कि लोग रात के 2 बजे एक अँधेरी अलमारी में पुरुष से {{3} पुरुष से संभोग करने की कोशिश करते हैं। काम नहीं करता. मुझसे पूछें कि मुझे कैसे पता है.

निवास

मानक एमटीपी आवास एक {{0}टुकड़े{{1}हैं और कारखाने में ध्रुवता और लिंग निर्धारित किए जाते हैं। आपने गलत ऑर्डर दिया है, आप या तो केबल लौटा रहे हैं या एडाप्टर पैनल खरीद रहे हैं।

यहां कुछ ऐसी बातें हैं जो डेटाशीट आपको नहीं बताएंगी: गैर-{0}}जलवायु{{1}नियंत्रित किनारे वाली साइटों या औद्योगिक वातावरण में, सस्ते एमपीओ प्लास्टिक आवास कुछ वर्षों के बाद भंगुर हो जाते हैं। हमारी तनाव परीक्षण प्रयोगशाला में, हमने अत्यधिक थर्मल साइक्लिंग के तहत वास्तविक एमटीपी हाउसिंग की तुलना सामान्य नॉकऑफ़ से की है। कई निर्माता अपने आवास सांचों में अत्यधिक पुनर्नवीनीकृत सामग्री को मिलाकर लागत में कटौती करते हैं। इससे आणविक श्रृंखला का क्षरण होता है जो नग्न आंखों के लिए अदृश्य होता है। लेकिन थर्मल साइक्लिंग परीक्षणों ({{11 }}40 डिग्री से {{7 }} डिग्री ) के बाद, कुंडी थकान प्रतिरोध 40% से अधिक कम हो जाता है। हमें ग्राहकों से लौटाए गए "विघटित" कनेक्टर प्राप्त हुए हैं, और टियरडाउन विश्लेषण लगातार क्लासिक सामग्री के भंगुरता को दर्शाता है। इसीलिए हम केवल हाई-स्पेक वर्जिन पॉलीएथेरिमाइड (पीईआई) रेजिन का उपयोग करने पर जोर देते हैं। कागज पर इसकी लागत अधिक है, लेकिन यह सुनिश्चित करता है कि डेटा सेंटर में दस वर्षों के बाद भी आपके कनेक्टर उसी क्रिस्प क्लिक के साथ जुड़े रहें।

एमटीपी प्रो कॉन्फ़िगरेशन समस्या को ठीक करता है (उस पर बाद में और अधिक), लेकिन अभी के लिए, बस यह जान लें: ऑर्डर करने से पहले अपने विनिर्देशों को तीन बार जांचें। $400 ट्रंक केबल के लिए आरएमए प्रक्रिया में तीन सप्ताह लगते हैं।

ध्रुवता. यहां ध्यान दें.

मैं इस अनुभाग पर बहुत अधिक समय खर्च करने जा रहा हूं क्योंकि मेरे द्वारा किए गए एमपीओ समस्या निवारण कॉलों में से शायद 60% पोलारिटी त्रुटियों के कारण हैं। यह बेकार है। यह थकाऊ है. और यदि आप इसे अनदेखा करेंगे तो यह आपकी गुरुवार की रात को पूरी तरह से नष्ट कर देगा।

डुप्लेक्स फाइबर सरल है. टीएक्स से आरएक्स, आरएक्स से टीएक्स। एक बच्चा इसका पता लगा सकता है।

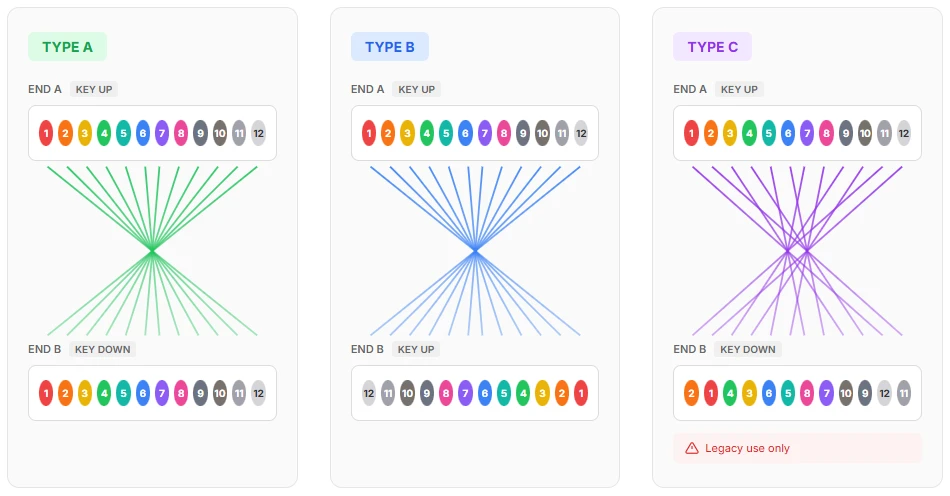

एक कनेक्टर में बारह फाइबर? हर स्थिति मायने रखती है. और विनिर्माता इन केबलों को तीन {{1}तीन{{2}अलग-अलग तरीकों से तारते हैं।

टाइप करो

एक छोर पर कुंजी ऊपर, दूसरे पर कुंजी नीचे। केबल आंतरिक रूप से फाइबर सरणी को प्रतिबिंबित करती है। स्थिति 1 स्थिति 1 पर जाती है, लेकिन भौतिक फ्लिप का मतलब है कि जोड़े डुप्लेक्स ब्रेकआउट के लिए सही ढंग से पंक्तिबद्ध हैं।

टाइप बी

दोनों सिरे ऊपर की ओर हैं। केबल आसन्न जोड़े को स्वैप करता है: 1↔2, 3↔4, 5↔6, इत्यादि। SR4 ट्रांससीवर्स के लिए सामान्य।

टाइप सी

मैं व्यक्तिगत रूप से टाइप सी से नफरत करता हूं। निश्चित रूप से मानक में यह शामिल है। लेकिन व्यवहार में? यह एक जाल है.

टाइप सी, टाइप ए फ्लिप के शीर्ष पर एक जोड़ी फ्लिप करता है। एकमात्र बार जब मैंने इसे सही ढंग से उपयोग करते हुए देखा था, वह एक बहुत ही विशिष्ट विरासत सिस्को कॉन्फिगरेशन में था, और तब भी, इसे स्थापित करने वाले तकनीक ने कोई दस्तावेज नहीं छोड़ा था। हमने ध्रुवता मानचित्र को उलटने-पलटने में दो दिन बिताए।

मेरी सलाह: जब तक आप मौजूदा टाइप सी बुनियादी ढांचे से मेल नहीं खाते, दिखावा करें कि यह अस्तित्व में ही नहीं है। तुम्हें बेहतर नींद आएगी.

वास्तविक जीवन में यह क्यों मायने रखता है?

यहां एक सामान्य रीढ़ की हड्डी का {{0}पत्ती पथ है:

स्पाइन स्विच → टाइप बी ट्रंक → एमटीपी पैच पैनल → टाइप ए पैच → लीफ स्विच

सब कुछ काम करता है. अब कल्पना करें कि कोई व्यक्ति {{1}शायद एक ठेकेदार, शायद एक हड़बड़ी भरी रात में -शिफ्ट तकनीक-उस टाइप बी ट्रंक को टाइप ए के लिए बदल देता है। बक्से समान दिखते थे। लेबल छोटे थे.

क्या होता है? आंशिक कनेक्टिविटी. फाइबर 1-2 काम करते हैं। फाइबर 3-4 नहीं। फाइबर 5-6 काम करते हैं। और इसी तरह।

यह लक्षण बिल्कुल खराब ट्रांसीवर जैसा दिखता है। या एक गंदा कनेक्टर. या फ़ाइबर टूट गया. आप भूतों का पीछा करते हुए घंटों बर्बाद कर देंगे, इससे पहले कि कोई अंततः ध्रुवीयता मानचित्रण को तोड़ दे और वास्तविक समस्या का पता लगा ले।

एक निर्माता के रूप में, सबसे डरावनी चीज़ जटिल वायरिंग योजनाएँ नहीं हैं, बल्कि "छिपी हुई उत्पादन त्रुटियाँ" हैं। हमारे एक दशक से अधिक के विनिर्माण अनुभव में, हमने देखा है कि जब असेंबली प्रक्रियाओं में उचित नियंत्रण का अभाव होता है तो क्या होता है। सबसे आम विफलता मोड? समाप्ति के दौरान फाइबर रिबन रोटेशन से ध्रुवीयता त्रुटियां। स्वचालित सत्यापन के बिना, थके हुए कर्मचारी अनजाने में रिबन को 180 डिग्री तक घुमा सकते हैं। यह एक ऐसी गलती है जो नग्न आंखों के लिए अदृश्य है लेकिन लिंक के लिए विनाशकारी है। उद्योग की विफलता विश्लेषण रिपोर्ट से पता चलता है कि बिना फुलप्रूफिंग उपायों के सुविधाओं से आने वाले केबलों का यह हिस्सा लगभग 1% है। अपनी उत्पादन लाइन पर, हम पूरी तरह से स्वचालित ध्रुवीयता परीक्षण लागू करते हैं। पोलारिटी प्रबंधन को इंस्टॉलर के भाग्य पर निर्भर नहीं होना चाहिए; इसे भौतिक फुलप्रूफिंग और स्वचालित निरीक्षण के माध्यम से कारखाने में बंद करने की आवश्यकता है।

उस दुःस्वप्न के बाद, हमने एक सख्त नियम बनाया: किसी भी बड़े परिनियोजन पर, हम ट्रे में जाने से पहले 5% केबलों को बेतरतीब ढंग से खींचकर परीक्षण करते हैं। वास्तविक फ़ाइबर मैपिंग को सत्यापित करें, स्टिकर को नहीं। लेबल पर कभी भरोसा न करें.

ठीक

दस्तावेज़। सब कुछ।

एकल केबल चलाने से पहले, एक ध्रुवीयता मानचित्र बनाएं। स्प्रेडशीट, विज़ियो डायग्राम, नैपकिन स्केच-मुझे कोई परवाह नहीं है। बस लिखिए:

कौन सी केबल कहां जाती है

प्रत्येक छोर पर कुंजी का मुख किस दिशा में है

अपेक्षित फ़ाइबर-से-फ़ाइबर मैपिंग क्या है

प्रत्येक केबल के दोनों सिरों को ध्रुवीयता प्रकार से लेबल करें। न केवल भाग संख्या-वास्तविक ध्रुवता। मैं रंगीन टेप का उपयोग करता हूं: ए के लिए नीला, बी के लिए पीला। कम तकनीक, लेकिन यह काम करता है।

मैं जिस ग्राहक के साथ काम करता हूं वह क्यूआर कोड प्रिंट करता है जो उनके दस्तावेज़ीकरण डेटाबेस से लिंक होता है। अतिशयोक्ति? शायद। लेकिन तीन वर्षों में उनके साथ ध्रुवीयता की कोई घटना नहीं हुई है।

नोट: यह दो - खंड पथ 4×25G ब्रेकआउट के लिए सही ध्रुवता बनाए रखता है। पुनर्गणना किए बिना किसी भी केबल को बदलें, और आप आधी रात को समस्या निवारण कर रहे हैं।

घाटे का बजट गणित

प्रत्येक ऑप्टिकल लिंक का एक पावर बजट होता है। ट्रांसमीटर एक्स डीबीएम डालता है। रिसीवर को कम से कम Y dBm की आवश्यकता है। अंतर आपके हानि बजट का है, -यह वही है जो आप फाइबर क्षीणन, कनेक्टर हानि और स्प्लिसेस पर खर्च करते हैं।

10जी में, घाटे का बजट उदार था। आप कचरा कनेक्टर्स का उपयोग कर सकते हैं और अभी भी मार्जिन है।

100G पर, गणित कठिन हो जाता है।

400G पर, आप dB के दसवें हिस्से की गिनती उस तरह कर रहे हैं जैसे कोई कंजूस पैसे गिन रहा हो।

100GBASE-SR4 उदाहरण

आईईईई आपको 100 मीटर पर ओएम4 पर 100जी एसआर4 के लिए 1.9 डीबी कुल चैनल हानि देता है।

आइए एक यथार्थवादी लिंक बनाएं:

100 मीटर ओएम4: 3.5 डीबी/किमी × 0.1 किमी=0.35 डीबी

दो एमटीपी मेटिंग (स्विच→पैनल, पैनल→पैच)

यदि आप प्रत्येक 0.75 डीबी पर सामान्य एमपीओ का उपयोग करते हैं:

वह मार्जिन नहीं है. यह आपके परीक्षण उपकरण पर त्रुटि पट्टी है।

चेहरे के एक सिरे पर धूल का एक कण, और आपका बजट खत्म हो गया। बजट से अधिक, केबल का थोड़ा लंबा चलना। एक कनेक्टर जो बजट से अधिक, फ़ैक्टरी में शुक्रवार दोपहर की शिफ्ट से आया था।

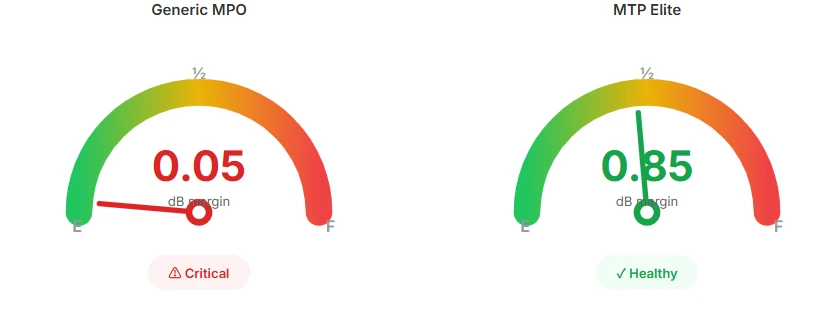

प्रत्येक 0.35 डीबी पर एमटीपी एलीट के साथ समान लिंक:

अब आप सांस ले सकते हैं. धूल होती है. तापमान में उतार-चढ़ाव होता है। रेशों की उम्र. वह 0.85 डीबी मार्जिन वास्तविक दुनिया को अवशोषित करता है।

रोड ट्रिप सादृश्य

घाटे के बजट के बारे में सोचें, जैसे कि एक ऐसे गैस टैंक के साथ देश भर में गाड़ी चलाना जिसे आप दोबारा नहीं भर सकते।

जेनेरिक एमपीओ आपको आधे टैंक से शुरू करता है। छोटी यात्राएँ? अच्छा। लेकिन इसे फ़ीनिक्स से डेनवर तक बनाने का प्रयास करें, और आप हर मील पर पसीना बहा रहे हैं, गैस स्टेशन में धुंए में डूब रहे हैं।

एमटीपी एलीट आपको पूरी तरह से शुरू करता है। वही गंतव्य, लेकिन अब आप एक चक्कर लगा सकते हैं, एसी चला सकते हैं, जब आप निर्माण ट्रैफ़िक से टकराते हैं तो घबराएं नहीं।

गंतव्य (आपकी डेटा दर) नहीं बदलता है। आश्चर्य के लिए आपका मार्जिन है।

एमटीपी एलीट बनाम स्टैंडर्ड: प्रीमियम का भुगतान कब करें

यूएस कॉनेक दो ग्रेड बेचता है:

मानक एमटीपी:अधिकतम 0.50 डीबी प्रविष्टि हानि। सामान्यतः 0.35 डीबी के आसपास है।

एमटीपी एलीट:अधिकतम 0.35 डीबी. विशिष्ट 0.15-0.25 डीबी है।

फाइबर की संख्या और विक्रेता के आधार पर एलीट की कीमत 15-30% अधिक है। इसके लायक था?

यहां बताया गया है कि मैं इसके बारे में कैसे सोचता हूं।

संभ्रांत बनें जब:

सब कुछ जोड़ने के बाद आपके नुकसान का गणित 0.5 डीबी से कम मार्जिन छोड़ता है

आपके पथ में तीन या अधिक संभोग बिंदु हैं

आप अभी 400जी कर रहे हैं, या 3 साल के भीतर हो जाएगा

केबल आधारभूत संरचना है जो एक दशक तक दीवारों में रहेगी

मानक तब ठीक है जब:

केवल 1-2 मेटिंग के साथ 50 मीटर से कम के लिंक

40जी या 100जी पर आरामदायक मार्जिन

पैच कॉर्ड आप वैसे भी हर साल बदल देंगे-उपभोग्य सामग्रियों के लिए प्रीमियम का भुगतान क्यों करें?

वास्तव में तंग बजट और आपने यह साबित करने के लिए गणित लगा लिया है कि यह काम करता है

मेरा सामान्य नियम: चड्डी के लिए अभिजात वर्ग, पैच के लिए मानक।

यहाँ तर्क है. ट्रंक छत में, फर्श के नीचे, दीवारों के माध्यम से जाते हैं। वे वहां 7{4}}10 वर्षों तक रहते हैं। यह आपके नेटवर्क की नींव है - आप बुनियादी ढांचे के लिए घाटे के मार्जिन से बिल्कुल भी नहीं चूक सकते, जिसे आप एक दशक तक नहीं छू पाएंगे।

विनिर्माण परिशुद्धता के दृष्टिकोण से, एलीट और स्टैंडर्ड ग्रेड के बीच का अंतर कागज पर सिर्फ 0.1 डीबी का नहीं है। एलीट श्रेणी के कनेक्टर्स के उत्पादन के लिए सिरे की विस्तारित सुपर पॉलिशिंग और एपेक्स ऑफसेट जैसे सीमा रेखा ज्यामिति मापदंडों के साथ किसी भी फेरूल को अस्वीकार करने की आवश्यकता होती है। ग्राहकों के लिए मेरी मूल सिफ़ारिश: ट्रंक एलीट होने चाहिए। एक बार जब ट्रंक कनेक्टर्स को केबल ट्रे में दबा दिया जाता है, तो उनके संभोग बिंदु तय हो जाते हैं। पैच कॉर्ड तरल होते हैं और लगातार बदले जाते हैं। यदि आपकी ट्रंक फ़ेरूल ज्यामिति सही नहीं है, तो इससे कोई फ़र्क नहीं पड़ता कि आपके पैच कॉर्ड कितने अच्छे हैं {{10}शारीरिक संपर्क दबाव हमेशा असमान रहेगा। उन सटीक घटकों पर पैसा खर्च करें जो हिलते नहीं हैं। यही लागत दर्शन है जो वास्तव में विनिर्माण में मायने रखता है।

पैच? वे उपभोग्य वस्तुएं हैं। ऑप्स टेक उन्हें झटका देते हैं, उनकी दिशा बदल देते हैं, उन पर कदम रख देते हैं, गलती से उनके ऊपर कुर्सियां ​​घुमा देते हैं। उनकी अदला-बदली होने से पहले औसत जीवनकाल शायद छह महीने से एक साल तक होता है। मार्जिनल ट्रंक चलाते समय एलीट पैच पर प्रीमियम डॉलर खर्च करना उल्टा है। आप दरवाज़े के हैंडल को पॉलिश कर रहे हैं जबकि नींव में दरार आ रही है।

एक अपवाद: यदि आप कोलो में मीट रूम से जुड़ रहे हैं, तो हर जगह एलीट जाएं। आप उस हैंडऑफ़ पैनल के दूसरी ओर केबल की गुणवत्ता को नियंत्रित नहीं कर सकते।

एमटीपी प्रो: फील्ड मरम्मत जो वास्तव में काम करती है

पारंपरिक एमटीपी कारखाने में ध्रुवता और लिंग को लॉक कर देता है। ऑर्डर ग़लत है? इसे लौटाएं, तीन सप्ताह प्रतीक्षा करें, अपने प्रोजेक्ट मैनेजर को बताएं कि शेड्यूल क्यों फिसल गया।

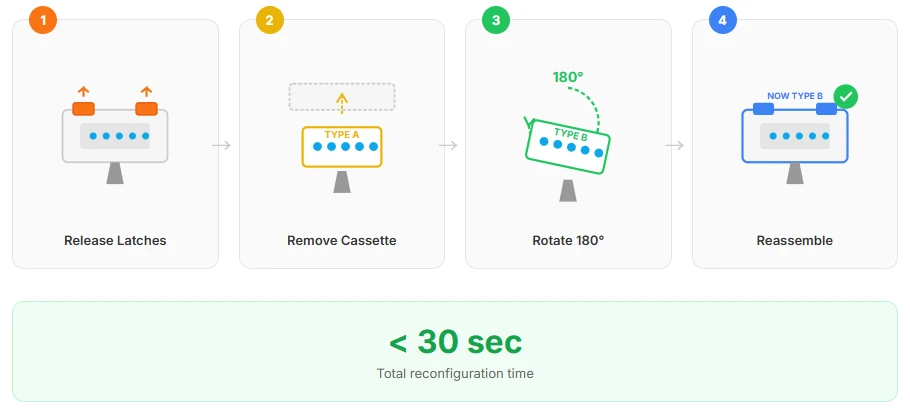

एमटीपी प्रो आपको क्षेत्र में ध्रुवीयता (प्रकार ए ↔ प्रकार बी) और लिंग (पुरुष ↔ महिला) बदलने की सुविधा देता है। ध्रुवीयता के लिए कोई विशेष उपकरण नहीं {{1}बस आवास को पॉप करें। लिंग स्वैप के लिए पिन निष्कर्षण उपकरण की आवश्यकता होती है, लेकिन यह अभी भी 30 सेकंड का काम है।

प्रीमियम मानक एमटीपी से 20-40% अधिक है। तीव्र लगता है.

लेकिन चलिए एक पेंच पर गणित लगाते हैं-:

यदि आप पहले से स्थापित चीज़ों के बारे में किसी अस्पष्टता के साथ एक बड़ी तैनाती कर रहे हैं, तो एमटीपी प्रो पहली बार खुद के लिए भुगतान करता है जब कुछ ड्राइंग से मेल नहीं खाता है।

कोलोकेशन या तीसरे पक्ष द्वारा प्रबंधित वातावरण के लिए, हम आम तौर पर ग्राहकों को सीधे एमटीपी प्रो निर्दिष्ट करने की सलाह देते हैं। उन "ब्लैक बॉक्स" परिदृश्यों में जहां आप दूसरे छोर की ध्रुवता या लिंग का अनुमान नहीं लगा सकते, PRO की फ़ील्ड{2}परिवर्तनीय क्षमता न केवल सुविधाजनक है, बल्कि बीमा भी है। हमने देखा है कि ग्राहकों ने पूरे दस हजार फाइबर प्रोजेक्ट को एक सप्ताह के लिए बंद कर दिया क्योंकि दोनों सिरे पुरुष थे। एक निर्माता के रूप में, हम प्रारंभिक चरण संचार अंतराल के कारण होने वाले आपूर्ति श्रृंखला जोखिमों को समाप्त करने के लिए कॉन्फ़िगरेशन प्राधिकरण को फ़ील्ड में वापस भेजने के लिए PRO{8}श्रृंखला कनेक्टर का उत्पादन करते हैं।

छोटे, अच्छी तरह से प्रलेखित बिल्ड के लिए जहां आप प्रत्येक चर को नियंत्रित करते हैं? मानक ठीक है.

एमटीपी-16: फाइबर की बर्बादी रोकें

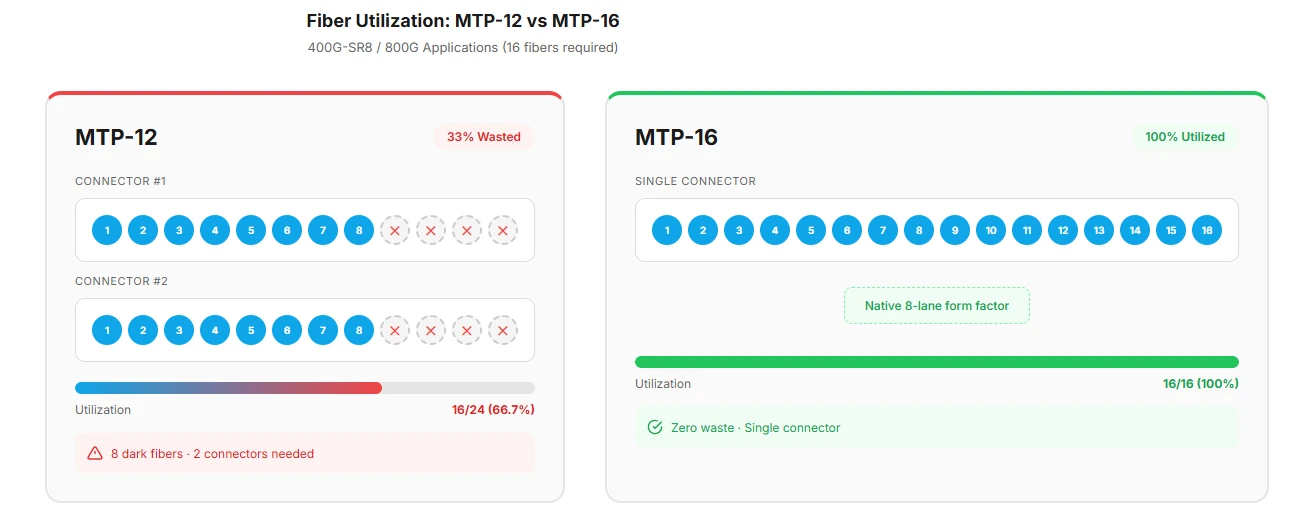

12-फाइबर एमटीपी के बारे में गंदा रहस्य: यह 8-लेन अनुप्रयोगों के लिए आपके फाइबर का एक तिहाई बर्बाद करता है।

40G 4 लेन (8 फ़ाइबर) का उपयोग करता है {{3}G 4 लेन (8 फ़ाइबर) का उपयोग करता है {{6}G 8 लेन (16 फ़ाइबर) का उपयोग करता है . 800G 8 लेन (16 फ़ाइबर) का उपयोग करता है।

एमटीपी-16 इसे ठीक करता है। सोलह फ़ाइबर, आठ डुप्लेक्स जोड़े, शून्य अपशिष्ट।

400G-SR8 और आगामी 800G तरंग के लिए, MTP-16 मूल रूप कारक है। यदि आप नए एआई प्रशिक्षण बुनियादी ढांचे का निर्माण कर रहे हैं, तो वे जीपीयू क्लस्टर जिन्हें अब एमटीपी-16 पर प्रत्येक नोड-मानकीकृत के बीच 400जी या 800जी की आवश्यकता है। लागत डेल्टा नगण्य है, और आप दो वर्षों में 12-फाइबर ट्रंक नहीं निकालेंगे।

पिछले महीने एक हाइपरस्केलर संपर्क से सुना: वे पहले से ही सभी नए निर्माणों के लिए एमटीपी-16 के लिए प्रतिबद्ध हैं। अकेले फ़ाइबर उपयोग सुधार ने टूलींग परिवर्तन को उचित ठहराया।

समाप्त-चेहरे का निरीक्षण: उबाऊ हिस्सा जो आपको बचाता है

मैं इसे संक्षिप्त रखूंगा क्योंकि यह सबसे कम दिलचस्प विषय है। लेकिन इसे छोड़ देने के कारण लोग 2,000 डॉलर के ट्रांसीवर जला देते हैं।

एमटीपी कनेक्टर्स में एक फेरूल में 12, 16 या 24 फाइबर होते हैं। एक फाइबर पर एक संदूषण कण पूरे कनेक्टर को टैंक कर देता है। फाइबर गिनती के साथ संदूषण पैमाने की संभावना।

आईईसी 61300-3-35 स्वच्छ को परिभाषित करता है। यहाँ सारांश है:

वह कोर ज़ोन-25 माइक्रोन-क्रूर है। एक धूल कण. एक। और आपका 400G लिंक CRC त्रुटियाँ उत्पन्न करना शुरू कर देता है।

आप प्रत्येक केबल के लिए प्रति कनेक्टर प्रति सिरे 12+ फ़ाइबर का मैन्युअल रूप से निरीक्षण नहीं कर सकते। एक स्वचालित एमटीपी जांच ($4,000-8,000) प्राप्त करें। जब आप ट्रांसीवर को बदलने के बजाय संभोग से पहले पहली बार संदूषण पकड़ते हैं तो यह स्वयं के लिए भुगतान करता है।

सफाई प्रोटोकॉल:

1. पहले निरीक्षण करें. हमेशा।
2. यदि गंदा है: सूखा पोंछें। 80% समय काम करता है.
3. अभी भी गंदा: आईपीए गीला साफ।
4. संभोग से पहले पुनः निरीक्षण करें।
5. गीली सफाई के बाद विफल? कनेक्टर क्षतिग्रस्त हो सकता है. इसे मजबूर मत करो.

नौसिखिए एक बात गलत समझ जाते हैं: वे मानते हैं कि गीली सफाई हमेशा सूखी की तुलना में अधिक गहन होती है। एमटीपी कनेक्टर्स पर, यह एक आपदा घटित होने की प्रतीक्षा कर रही है। आईपीए अवशेष जो पूरी तरह से वाष्पित नहीं होता है वह गाइड पिन होल में चिपचिपे सूक्ष्म जाल बना देता है {{3}और वे जाल आपकी शुरुआत की तुलना में अधिक धूल को आकर्षित करते हैं।

400x फैक्ट्री माइक्रोस्कोप के तहत, हम अक्सर "गीली सफाई" द्वारा छोड़े गए अदृश्य हत्यारे को देखते हैं: आईपीए अवशेष फिल्में। कई ग्राहक बोर्ड क्लीनर या उच्च सांद्रता वाले अल्कोहल का उपयोग करते हैं, लेकिन यदि मिश्रण अनुपात गलत है या वाष्पीकरण अधूरा है, तो तरल सतह तनाव वस्तुतः बारीक कणों को एमटीपी गाइड पिन छेद में "लॉक" कर देता है। यही कारण है कि कुछ केबल बॉक्स से बाहर निकलने पर ठीक-ठाक परीक्षण करते हैं, लेकिन केवल कुछ संभोग चक्रों के बाद स्पाइकिंग हानि दिखाते हैं। हमारी दुकान के फर्श की सिफ़ारिश: ड्राई क्लीनिंग नब्बे प्रतिशत मामलों को संभालती है। यदि गीली सफाई अत्यंत आवश्यक है, तो विशेष अवशेष मुक्त सफाई सॉल्वैंट्स का उपयोग करें और उसके बाद उच्च दबाव नाइट्रोजन शुद्ध करें। लक्ष्य फाइबर सिरे की "मूल अखंडता" को संरक्षित करना है, न कि अत्यधिक उपचार के साथ इसे रासायनिक रूप से ख़राब करना है।

हमारा नियम: हमेशा पहले सूखा पोंछें। गीली सफ़ाई को तकनीशियन की उंगलियों से त्वचा के तेल, चिपकने वाले अवशेष, उस तरह की चीज़ों से होने वाले जिद्दी संदूषण से बचाएं। और यदि आप गीली सफाई करते हैं, तो तुरंत दो ड्राई वाइप पास के साथ इसका पालन करें। एमटीपी को सटीक प्रकाशिकी की तरह समझें: जितना सूखा, उतना सुरक्षित।

एक विवरण जिसे अक्सर नजरअंदाज कर दिया जाता है: डस्ट कैप का डिज़ाइन लोगों की समझ से कहीं अधिक मायने रखता है। कैप जो बहुत कसकर पकड़ते हैं, हटाने के दौरान तकनीशियनों को बूट पर झटका देने के लिए मजबूर करते हैं, जिससे संभावित रूप से फेरूल असेंबली पर जोर पड़ता है। जब हमने अपने डस्ट कैप डिज़ाइन किए, तो हमने हटाने में आसानी के खिलाफ संदूषण सुरक्षा को संतुलित करने के लिए ग्रिप टेंशन को विशेष रूप से इंजीनियर किया था, इतना मजबूत कि हैंडलिंग के दौरान रखा जा सके, इतना ढीला कि आप अंधेरे कैबिनेट में 2 बजे सुबह इसके साथ कुश्ती न कर रहे हों। ऐसा छोटा सामान किसी भी डेटाशीट में नहीं है।

निर्णय रूपरेखा

यहाँ धोखा पत्र है. लेकिन तारांकन पढ़ें-यही वह जगह है जहां वास्तविक मार्गदर्शन है।

तारांकन:

⚠️ एचवीएसी उपकरण या कंप्रेसर के पास?कंपन समय के साथ कनेक्शन को ढीला कर देता है। भले ही नुकसान का गणित कहता हो कि जेनेरिक ठीक है, एमटीपी (मेटल क्लैंप) अपनाएं।

⚠️ निरंतर पुनर्विन्यास के साथ लैब वातावरण?एमटीपी प्रो, भले ही ध्रुवता "ज्ञात" हो। योजनाएं बदलती हैं. अपने आप को सिरदर्द से बचाएं.

⚠️ मौजूदा जेनेरिक एमपीओ ट्रंक से कनेक्ट हो रहा है?एलीट पैच पर पैसे बर्बाद न करें{{0}पहले ट्रंक को अपग्रेड करें। एक शृंखला उतनी ही मजबूत होती है जितनी सबसे कमजोर कड़ी।

⚠️ कोलो मीट-मी रूम?सर्वत्र संभ्रांत। यहां कोलोकेशन के बारे में बात है: आप उस सीमांकन पैनल के दूसरी तरफ क्या है इसका निरीक्षण नहीं कर सकते। आपको पता नहीं है कि वे गुणवत्तापूर्ण जंपर्स का उपयोग कर रहे हैं या सबसे सस्ती चीज़ जो उनके खरीद विभाग को मिल सकती है। आप जो नियंत्रित कर सकते हैं वह कनेक्शन का आपका पक्ष है। आपकी ओर से एलीट में जाने से 0.3 डीबी का अतिरिक्त मार्जिन बनता है और एक "ब्लैक बॉक्स" वातावरण में जहां आप आधे लिंक से अनजान होते हैं, वह मार्जिन अक्सर एक ठोस हरी रोशनी और एक फड़फड़ाते पीले अलार्म के बीच का अंतर होता है।

एमपीओ/एमटीपी फाइबर ट्रंक, कैसेट और ब्रेकआउट मॉड्यूल के लिए जो इस पूरी श्रृंखला को कवर करते हैं, आप विस्तृत विवरण और स्टॉक उपलब्धता पा सकते हैं।इवोलक्स कैटलॉग. हमारे फ़ाइबर ऑप्टिक कनेक्टर अनुभाग में एमटीपी -12, एमटीपी-16, और प्रो वेरिएंट शामिल हैं - सभी इस गाइड में चर्चा किए गए गुणवत्ता नियंत्रण और निरीक्षण प्रोटोकॉल के साथ निर्मित हैं।

एक बार जब आप तीन चीजों को आत्मसात कर लेते हैं तो एमपीओ/एमटीपी फाइबर जटिल नहीं होता है:

कनेक्टर की गुणवत्ता गति के साथ मापी जाती है।40G फूहड़ता को माफ करता है. 400G नहीं करता।

ध्रुवीयता त्रुटियाँ ध्रुवीयता त्रुटियों को छोड़कर बाकी सभी चीजों की तरह दिखती हैं।इंस्टॉल करने से पहले दस्तावेज़.

घाटे का बजट आपकी सोच से छोटा है।गणित करें। यदि यह करीब है, तो कनेक्टर विशिष्टता को अपग्रेड करें।

और एक व्यक्तिगत राय: बैकबोन ट्रंक पर एमटीपी एलीट लगभग हमेशा प्रीमियम के लायक है। आपातकालीन समस्या निवारण की एक रात की तुलना में डेटा सेंटर निर्माण पर कुल लागत अंतर एक पूर्णांक त्रुटि है।

संदर्भ

1. यूएस कॉनेक एमटीपी विनिर्देश: https://www.usconec.com/
2. FS.com एमटीपी कनेक्टर गाइड: https://www.fs.com/blog/a{{3}व्यापक{4}गाइड-से-mtp-कनेक्टर-958.html
3. टीआईए-568.3-डी: ऑप्टिकल फाइबर केबलिंग घटक मानक
4. आईईसी 61754-7: एमपीओ कनेक्टर परिवार विशिष्टताएँ
5. आईईसी 61300-3-35: अंतिम-चेहरा निरीक्षण मानदंड
6. IEEE 802.3bm/cm: 100G और 400G ऑप्टिकल मानक
