पैच पैनल में फाइबर पिगटेल को कैसे विभाजित करें: प्रक्रिया, पास मानदंड और स्वीकृति सीमाएं

हमारे एप्लिकेशन डेस्क तक जो कुछ पहुंचता है, उसमें से अधिकांश स्प्लिसिंग समस्या नहीं है। यह एक खरीदारी या नियोजन समस्या है जो केवल तभी दिखाई देती है जब चालक दल स्पाइसर पर पहले से ही खुली हुई केबल के साथ खड़ा होता है। तीन जांचों में दस मिनट लगते हैं और उनमें से लगभग सभी को हटा दिया जाता है।

तीन विफलता मोड अधिकांश पिगटेल शिकायतों और रिटर्न के लिए जिम्मेदार होते हैं जिन्हें हम संभालते हैं, और किसी के भी केबल खोलने से पहले तीनों का निर्णय लिया जाता है: एक पैनल को सीधे {{0}टर्मिनेशन चेसिस के रूप में ऑर्डर किया जाता है जब डिज़ाइन में स्प्लिस ट्रे होती है, एक मल्टीमोड पिगटेल सेट को सिंगल मोड ट्रंक के खिलाफ ऑर्डर किया जाता है क्योंकि ऑर्डर केबल प्रिंट के बजाय जैकेट के रंग को संदर्भित करता है, और 0.9 मिमी पैरों को कीमत के आधार पर 2.0 मिमी पैरों द्वारा प्रतिस्थापित किया जाता है जब तक कि ट्रे पिंचिंग के बिना बंद नहीं होती है। तीनों में से कोई भी बेहतर स्पाइसर के साथ ठीक करने योग्य नहीं है।

विशेष रूप से पैनल चयन एक क्रय निर्णय है जो किसी के द्वारा केबल खोलने से कई सप्ताह पहले लिया जाता है, यही कारण हैएक ब्याह {{0}तैयार पैच पैनल या ओडीएफ चुननाब्याह योजना के अंतर्गत आता है। मोड अनुकूलता एक ही प्रकार का निर्णय है:एकल -मोड और मल्टीमोड पिगटेल निर्माण के बीच अंतरऑर्डर स्टेज पर सेट किया गया है, ट्रे पर नहीं।

पिगटेल समाप्ति का मामला एक विनिर्माण तर्क है, सुविधा तर्क नहीं। फ़ेरूल एंड -फेस ज्योमेट्री, जिसका अर्थ है वक्रता की त्रिज्या, शीर्ष ऑफसेट और फाइबर ऊंचाई, नियंत्रित दबाव और फिल्म अनुक्रम के तहत एक समय में दर्जनों कनेक्टर चलाने वाले पॉलिशिंग उपकरण पर सेट की जाती है।

हम सटीक रूप से जो बता सकते हैं वह है इसके पीछे की विशिष्टता और प्रक्रिया। हमारी लाइन पर प्रत्येक समाप्त असेंबली पैकिंग से पहले अंतिम निरीक्षण, सम्मिलन हानि माप, वापसी हानि माप, निरंतरता, ध्रुवीयता सत्यापन और रंग अनुक्रम पुष्टिकरण से गुजरती है। एकल -मोड विनिर्देश सीमाएँ 0.2 डीबी सम्मिलन हानि से कम या उसके बराबर हैं और यूपीसी के लिए 50 डीबी रिटर्न हानि से अधिक या उसके बराबर हैं, 0.3 डीबी से कम या उसके बराबर हैं और एपीसी के लिए 60 डीबी से अधिक या उसके बराबर हैं। वे दावा किए गए फ़ील्ड औसत के बजाय उत्पाद विनिर्देश में लिखी गई सीमाएँ हैं। मापा वितरण उस बैच रिकॉर्ड में होता है जो ऑर्डर के साथ भेजा जाता है, और हम अनुरोध पर परीक्षण तरंग दैर्ध्य और उपकरण प्रकार के साथ एक अज्ञात बैच रिपोर्ट भेजेंगे, क्योंकि आप जिस वितरण का निरीक्षण कर सकते हैं वह ब्लॉग पैराग्राफ में उद्धृत संख्या से अधिक मूल्य का है।

एक फ़ील्ड-पॉलिश कनेक्टर उन नंबरों तक पहुंच सकता है। यह जो नहीं कर सकता वह जुलाई में छत पर हाथ से पॉलिश करने वाले पक और बिना किसी इंटरफेरोमीटर के लगातार, कनेक्टर के बाद कनेक्टर तक पहुंचना है। यह स्थिरता ही पूरी वजह है कि फैक्ट्री द्वारा तैयार फाइबर पिगटेल को ट्रंक से जोड़ा जाता है और ट्रंक को सीधे समाप्त कर देता है। पृष्ठभूमि चालूएफटीटीएच, ओडीएफ और डेटा सेंटर बिल्ड में फाइबर पिगटेल का उपयोग किस लिए किया जाता हैघटक पक्ष को कवर करता है। यह लेख प्रक्रिया पर आधारित है.

एक बार बुनियादी योग्यता स्थापित हो जाने के बाद, उपभोज्य स्थिति ब्याह परिणामों में बहाव का दोहराव योग्य स्रोत बन जाती है। देखने योग्य संकेत एक भी ख़राब जोड़ नहीं है। यह एक प्रवृत्ति है: अनुमानित हानि ट्रे के दूसरे भाग के माध्यम से लगातार बढ़ रही है, या लगातार तीन जोड़ों में गिरावट के कोण की सूचना दी गई है। जब आप इनमें से किसी एक को देखें, तो रुकें और अपनी तकनीक के बारे में कुछ भी बदलने से पहले ब्लेड की स्थिति और चाप की गिनती की जांच करें।

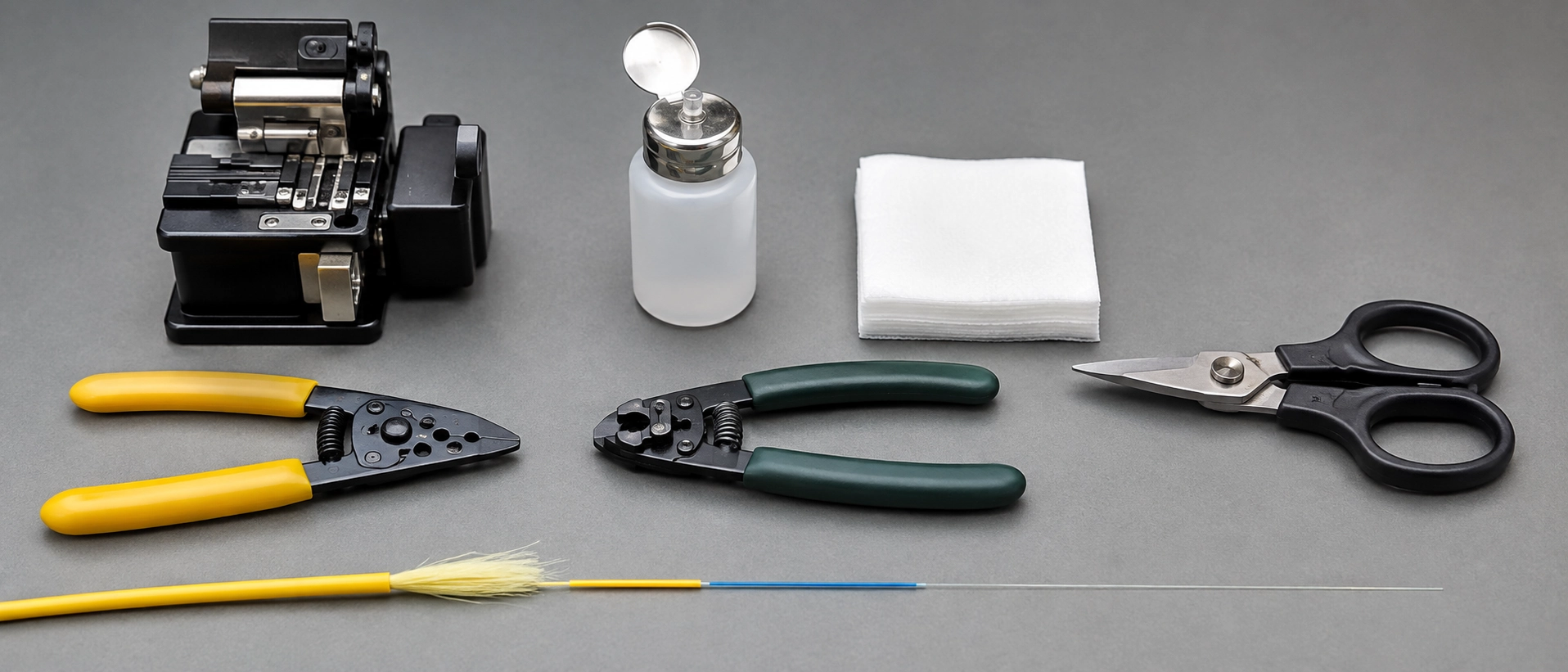

नीचे दी गई तालिका सूचीबद्ध करती है कि बेंच को क्या चाहिए और, अधिक उपयोगी रूप से, जब प्रत्येक आइटम भरोसेमंद होना बंद हो जाता है, तो अधिकार के साथ प्रत्येक आंकड़ा वास्तव में निर्भर करता है।

एक विवरण स्पष्ट रूप से बताने लायक है क्योंकि गलती होने पर चालक दल को एक घंटे का समय लगता है: हीट सिकुड़न स्लीव फाइबर पर चला जाता हैपहलेफाइबर स्पाइसर में चला जाता है। बाद में याद करने से कोई सुधार नहीं होता।

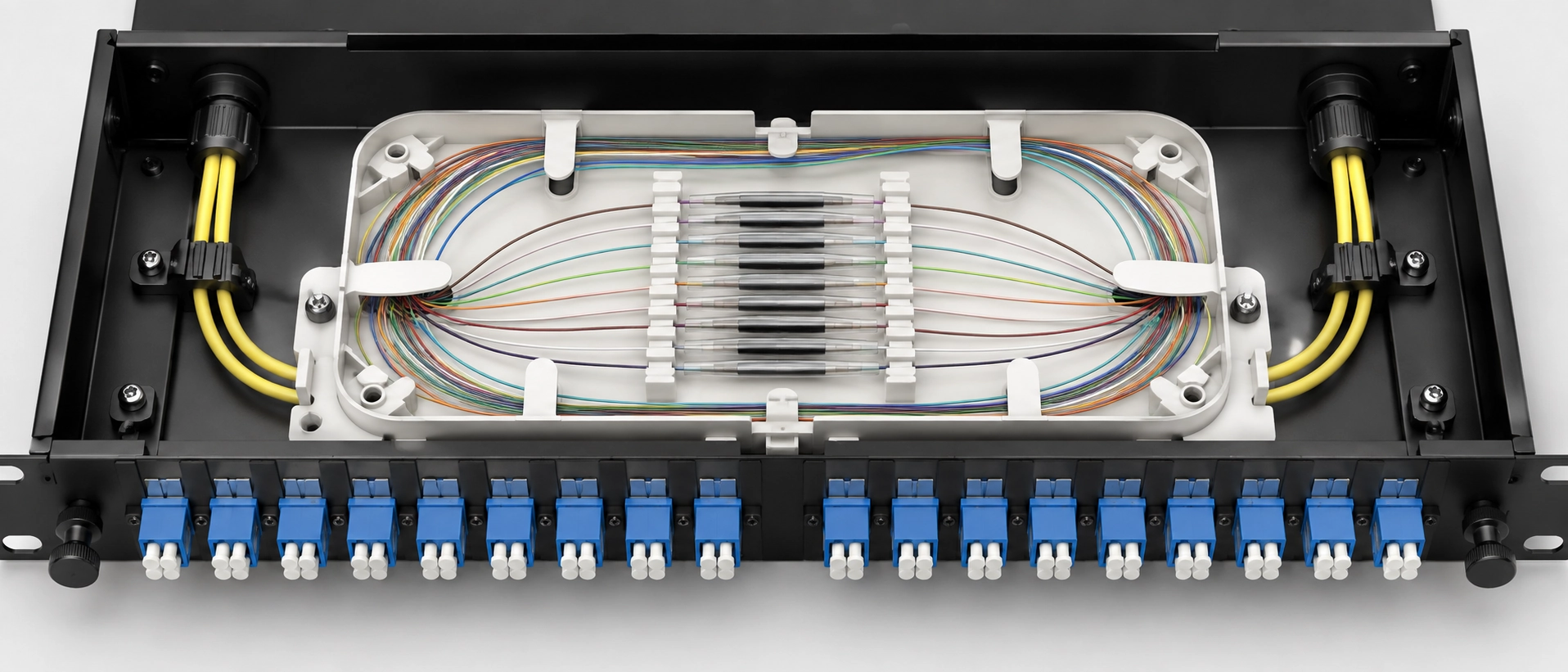

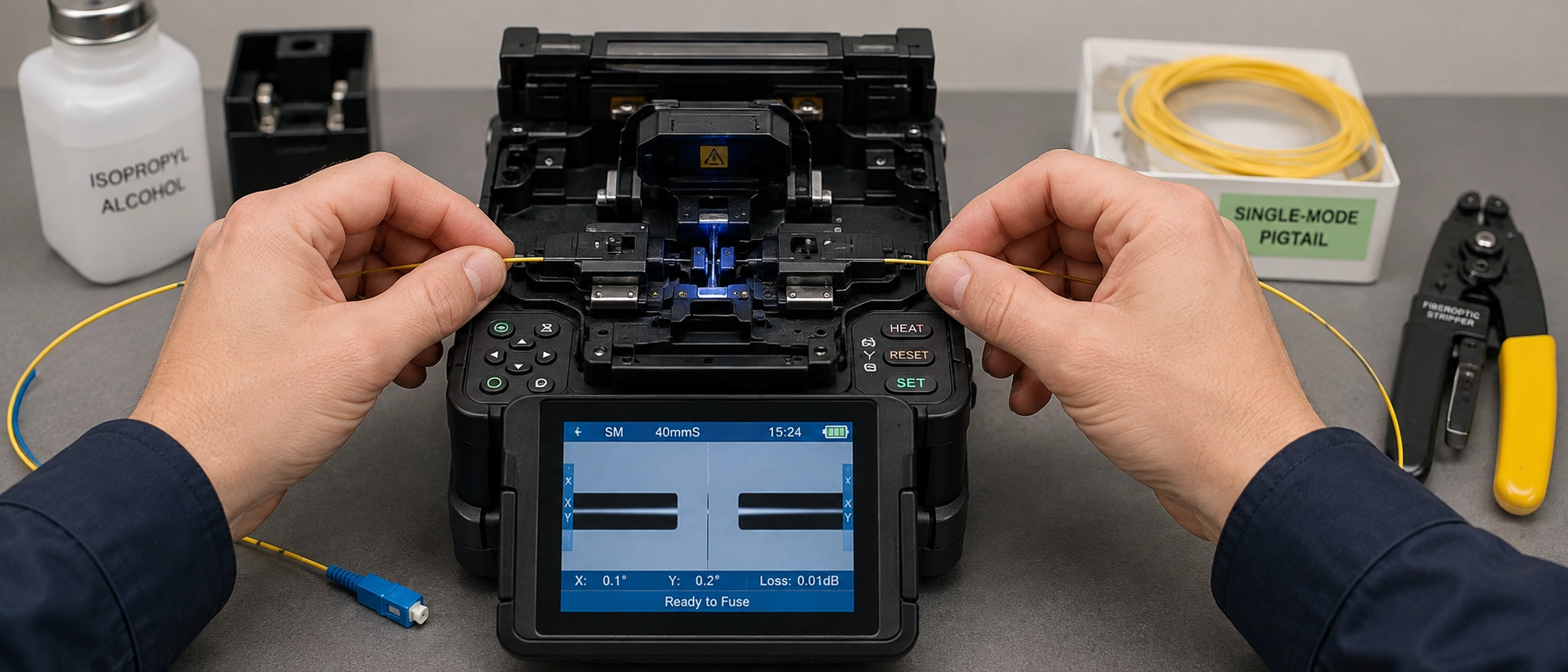

यह कार्य क्रम तब उपयोग किया जाता है जब हम अपने स्वयं के अनुप्रयोग प्रयोगशाला में ग्राहक परीक्षणों और नमूना योग्यता के दौरान फाइबर पिगटेल को 12{3}फाइबर और 24{10}} फाइबर लूज-ट्यूब ट्रंक पर 40 मिमी और 60 मिमी सुरक्षा आस्तीन के साथ 1यू और 2यू ट्रे बाड़ों में जोड़ते हैं। प्रत्येक चरण में एक पास मानदंड और एक पुनः ट्रिगर होता है, क्योंकि निर्णय बिंदुओं के बिना अनुक्रम केवल एक विवरण है। यही आदेश एफटीटीएच टर्मिनल बॉक्स के लिए सिंगल-मोड पिगटेल स्प्लिसिंग प्रक्रिया पर लागू होता है, जहां केवल ट्रे गिनती और फाइबर गिनती बदलती है।

एक दृश्यमान रेखा, उभार या बुलबुले का अर्थ है पुनः {{0}विभाजन, न कि पुनः{{1}गर्मी।

उस क्रम के अंदर दो निर्णय बिंदुओं पर जोर दिया जाना चाहिए। चरण 8 पर स्पाइसर का अनुमान छवि विश्लेषण द्वारा निर्मित एक अनुमान है, माप नहीं। यह निर्णय लेने के लिए उत्कृष्ट है कि किसी जोड़ को मौके पर ही दोबारा बनाना है या नहीं, और यह स्वीकृति प्रमाण नहीं है। और चरण 10 को जानबूझकर आदेश दिया गया है ताकि परीक्षण से पहले लेबलिंग की जा सके, क्योंकि जिन परीक्षण रिपोर्टों का किसी पोर्ट पर पता नहीं लगाया जा सकता है, वे छद्म रूप में पुनः कार्य करती हैं।

फ़ाइबर पिगटेल रंग अनुक्रम और पहली बार सही ध्रुवता प्राप्त करना

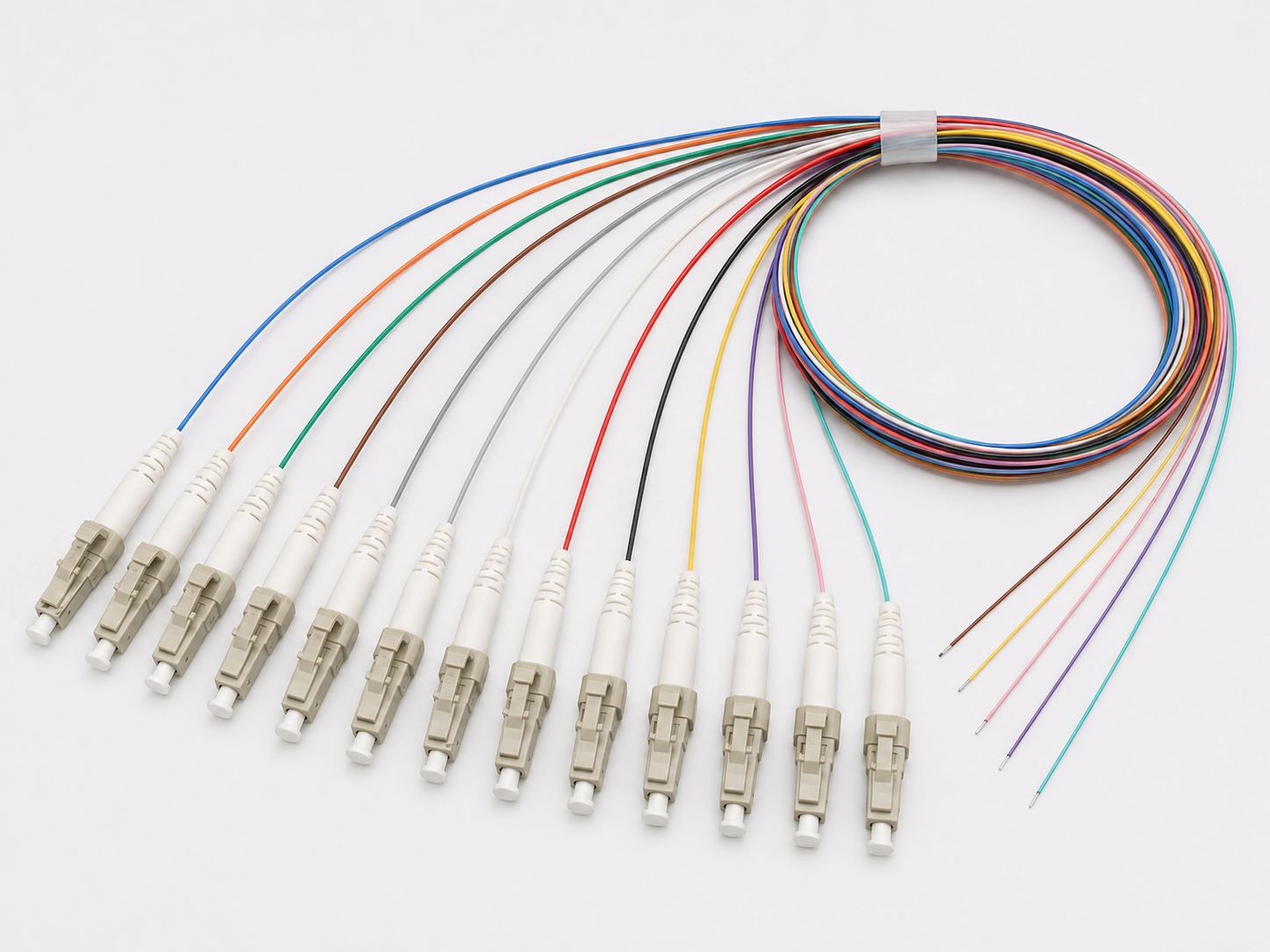

रंग पहचान प्रक्रिया में सबसे सस्ता त्रुटि निवारण तंत्र है, और यह केवल तभी काम करता है जब पिगटेल सेट ट्रंक के समान परंपरा का पालन करता है। ANSI/TIA-598-D में निर्दिष्ट बारह - स्थिति अनुक्रम नीला, नारंगी, हरा, भूरा, स्लेट, सफेद, लाल, काला, पीला, बैंगनी, गुलाबी, एक्वा, बारह फाइबर से ऊपर के केबलों के साथ प्रति बफर ट्यूब अनुक्रम को दोहराता है और ट्रेसर मार्किंग जोड़ता है।



पैच पैनल में 12-फाइबर पिगटेल को कैसे स्थापित किया जाए, इस पर काम करने वाले किसी भी व्यक्ति को रंग सेट को फ़ील्ड सुविधा के बजाय एक विनिर्देश आइटम के रूप में मानना ​​चाहिए। दो सावधानियाँ लागू होती हैं. आईईसी और टीआईए सम्मेलन हर स्थिति पर सहमत नहीं होते हैं, इसलिए एक निर्माण जो एक सम्मेलन से केबल को दूसरे से पूंछ के साथ मिश्रित करता है, उसे परीक्षण के दौरान खोजे जाने के बजाय स्प्लिसिंग से पहले लिखी गई मैपिंग की आवश्यकता होती है। और जो सम्मेलन आता है वह वही है जिसे क्रय आदेश नाम दिया गया है। हम आपूर्ति करते हैं12-रंग पिगटेल सेटकिसी भी अनुक्रम में, जिसका अर्थ है कि निर्णय आरएफक्यू पर किया जाता है, ट्रे पर नहीं।

जब आप फाइबर पिगटेल को विभाजित करते हैं तो कार्य लक्ष्य के रूप में प्रति जोड़ 0.1 डीबी का उपयोग करें, और साफ सिंगल मोड ग्लास पर एक आधुनिक कोर एलाइनमेंट स्पाइसर के काफी नीचे उतरने की उम्मीद करें। हालाँकि, अनुबंध स्वीकृति परियोजना विनिर्देश और उसके नाम वाले संस्करण का अनुसरण करती है, इस अनुच्छेद का नहीं। तीन सीमाएँ प्रसारित होती हैं, वे बहुत अलग प्राधिकारी के दस्तावेज़ों से आती हैं, और प्रोजेक्ट फ़ाइल तय करती है कि कौन सा लागू होता है।

व्यावहारिक नियम जो निम्नानुसार है: परियोजना विनिर्देश हमारे सहित इस तालिका में प्रत्येक सामान्य आंकड़े से आगे निकल जाता है। जहां दोनों में टकराव होता है, विशिष्टता जीत जाती है और तर्क समाप्त हो जाता है।

0.3 डीबी और 0.05 डीबी के बीच का प्रसार वह जगह है जहां स्वीकृति विवाद रहते हैं, और इसका कारण अंकगणित है। उच्च विभाजन अनुपात वाले पीओएन लिंक में स्प्लिटर हानि, कनेक्टर जोड़े और रूट क्षीणन के बाद बहुत कम मार्जिन बचा है, इसलिए 0.05 डीबी के बजाय 0.15 डीबी पर प्रत्येक संयुक्त लैंडिंग बजट खर्च कर रही है जिसकी भविष्य के नोड को आवश्यकता होगी। 90-मीटर वाणिज्यिक LAN रन पर, समान जोड़ अप्रासंगिक है।

अंकगणित का एक और टुकड़ा, ध्यानपूर्वक बताया गया। सबसे खराब स्थिति में, मानक के अधिकतम अनुमत मूल्यों पर बजट की गणना की जाती है, 0.75 डीबी पर संयोजित कनेक्टर जोड़ी 0.3 डीबी पर स्प्लिस की तुलना में दोगुने से अधिक की खपत करती है, इसलिए कनेक्टर इंटरफ़ेस, फ़्यूज़न जोड़ नहीं, बड़ा लाइन आइटम है। वास्तविक घटक आमतौर पर किसी भी छत की तुलना में कहीं बेहतर प्रदर्शन करते हैं, यही कारण है कि हमारे द्वारा भेजे जाने वाले प्रत्येक फाइबर पिगटेल के कनेक्टर सिरे को अनुमान लगाने के बजाय मापा जाता है।

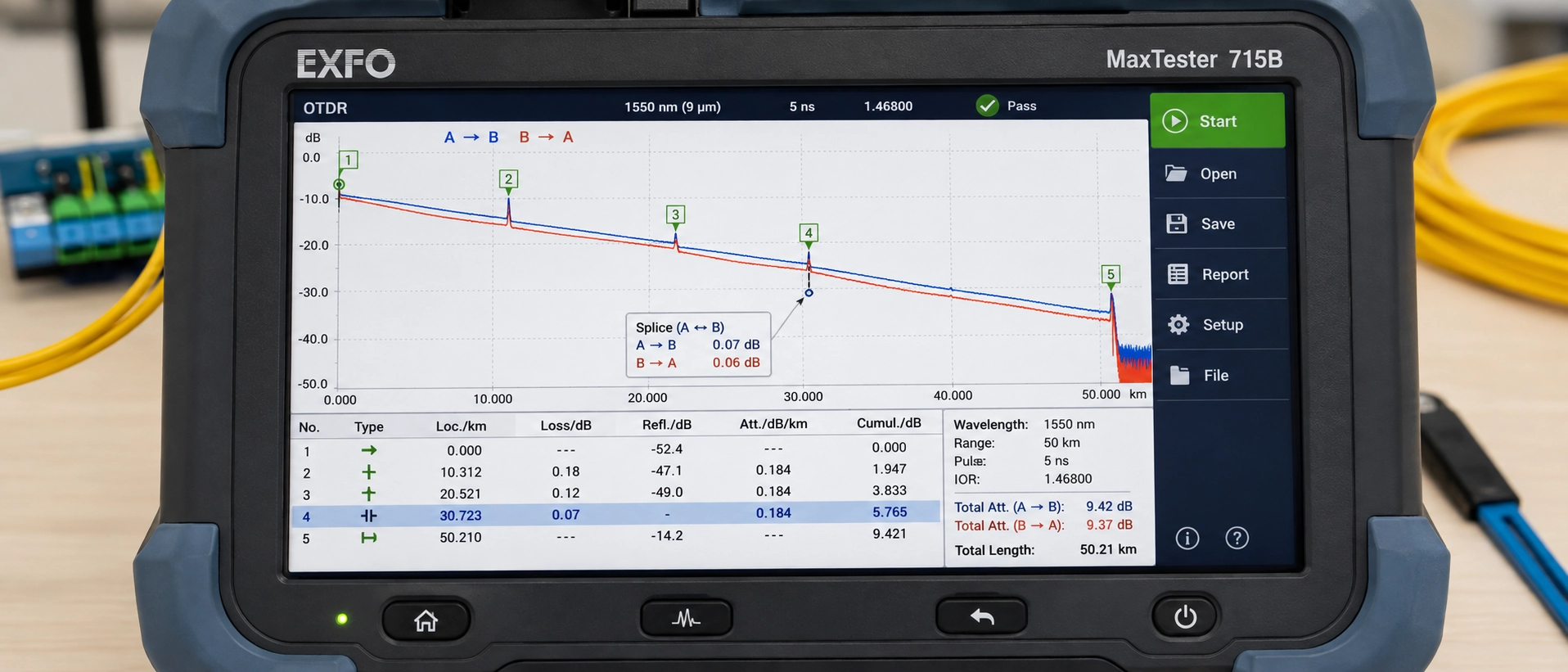

जब आप फाइबर पिगटेल स्प्लिसेस को प्रमाणित करते हैं तो दो परीक्षण स्तर मौजूद होते हैं, और वे विनिमेय नहीं होते हैं। टियर 1 ऑप्टिकल लॉस टेस्ट सेट के साथ इंसर्शन लॉस सर्टिफिकेशन है, और यह लिंक को प्रमाणित करता है। टियर 2 ओटीडीआर लक्षण वर्णन है, और यह नैदानिक ​​है। प्रत्येक ब्याह को 0.05 डीबी से नीचे दिखाने वाला एक ट्रेस उपयोगी साक्ष्य है और यह टियर 1 परिणामों का विकल्प नहीं है।

दूसरा नियम पहले की तुलना में अधिक दल पकड़ता है। ओटीडीआर ब्याह हानि को दोनों दिशाओं से मापा जाना चाहिए और औसत किया जाना चाहिए। यह माप पद्धति है जिस पर प्रक्रिया बनाई गई है, और असमान फाइबर वाले लिंक पर एकल दिशा परिणाम न केवल सटीक हैं, वे एक पूर्वानुमानित दिशा (कॉर्निंग) में गलत हैं। जो हमें इस बात की ओर ले जाता है कि अच्छे तकनीशियन अच्छे जोड़ों को दोबारा बनाते हैं।

एक ओटीडीआर फाइबर पिगटेल जोड़ पर स्प्लिस लॉस को नहीं मापता है। यह किसी घटना के दोनों ओर बैकस्कैटर को मापता है और चरण से नुकसान का अनुमान लगाता है। जब दो फाइबर में अलग-अलग मोड फ़ील्ड व्यास होते हैं, तो उनके बैकस्कैटर गुणांक भिन्न होते हैं, और अनुमानित चरण उस अंतर से दूषित होता है।

बड़े -एमएफडी पक्ष से छोटे की ओर मापा गया, उपकरण एक स्पष्ट लाभ की रिपोर्ट करता है, जिसका अर्थ है ऐसी शक्ति जो अस्तित्व में नहीं हो सकती। दूसरे तरीके से मापने पर, यह बढ़े हुए नुकसान की रिपोर्ट करता है। दोनों दिशाओं का औसत करने से कलाकृति हट जाती है और वास्तविक आकृति शेष रह जाती है।

श्रेणी स्तर की तुलना मोड फ़ील्ड अंतर का पर्याप्त सबूत नहीं है, और यहीं पर अधिकांश फ़ील्ड स्पष्टीकरण गलत हो जाते हैं। आईटीयू-टी को एक नाममात्र एमएफडी और एक अनुमत सीमा के भीतर 1310 एनएम पर घोषित होने वाली सहनशीलता की आवश्यकता होती है, और मानक एकल {{4}मोड और मोड़ के लिए अनुमत सीमाएं -असंवेदनशील श्रेणियां ओवरलैप होती हैं (आईटीयू-टी जी.652). ओवरलैप सैद्धांतिक नहीं है: कॉर्निंग का एसएमएफ-28 अल्ट्रा 1310 एनएम पर 9.2 ± 0.4 μm घोषित करता है जबकि यह G.652.D के साथ पूरी तरह से अनुपालन करता है।औरG.657.A1 मोड़ आवश्यकता से अधिक है, इसलिए "G.657 फ़ाइबर" आपको उस मोड फ़ील्ड के बारे में अपने आप में कुछ नहीं बताता है जिसमें आप जोड़ रहे हैं। अन्य मोड़ असंवेदनशील डिज़ाइन, विशेष रूप से बी श्रेणियों में, नीचे बैठते हैं।

इसलिए कामकाजी नियम यह नहीं है कि "जब भी G.657, G.652 से मिलता है तो लाभ की उम्मीद न करें"। यह है: दोनों डेटाशीट, ट्रंक केबल और पिगटेल पर घोषित नाममात्र एमएफडी पढ़ें, और उन दो घोषित मूल्यों में सार्थक रूप से भिन्न होने पर दिशात्मक विषमता की अपेक्षा करें। श्रेणी के नाम आपको गुमराह करेंगे, डेटाशीट नहीं। यही कारण है कि हम पिगटेल विनिर्देश पर फाइबर ग्रेड, जी.652डी, जी.657ए1 या जी.657ए2 प्रिंट करते हैं, और घोषित एमएफडी के लिए आपूर्तिकर्ता से पूछना पांडित्यपूर्ण होने के बजाय एक उचित प्रश्न है।

जब ट्रे की स्थिति, ऑप्टिकल हानि या इकाई लागत के बजाय, बाध्यकारी बाधा हो, तो फाइबर पिगटेल के बजाय कनेक्टर्स पर स्प्लिस का उपयोग करें। कनेक्टर्स पर स्प्लिस को स्टोर करने के लिए बाहरी सुरक्षा आस्तीन या धारक स्थिति की आवश्यकता नहीं होती है (फ़्लूक नेटवर्क), और एक ट्रे के साथ 1U बाड़े में पहले से ही जोड़ों का पूरा पूरक है, जो निर्णायक है।

सीमा चार शर्तों के तहत दूसरे तरीके से चलती है: पैनल की जगह पर्याप्त है, प्रति समाप्ति लागत मात्रा पर मायने रखती है, कनेक्टर इंटरफ़ेस को संयंत्र के जीवन में बाद में बदलने की आवश्यकता हो सकती है, या आप चाहते हैं कि कनेक्टर का अंत एक कारखाने के रूप में हो -प्रलेखित नुकसान के आंकड़ों के साथ परीक्षण किया गया लेख, न कि किसी क्षेत्र में उत्पादित।

तीन परिनियोजन स्थितियाँ पैच पैनल में कनेक्टर निर्णय पर फाइबर पिगटेल बनाम स्प्लिस को ठोस बनाती हैं। एफटीटीएच कैबिनेट या टर्मिनल बॉक्स में, जब बॉक्स इंटीग्रल ट्रे के साथ भेजा जाता है, तो पिगटेल पसंदीदा मार्ग होता है, धारक की गिनती कम से कम एक अतिरिक्त स्थिति के साथ फाइबर गिनती को कवर करती है, आस्तीन की लंबाई जो आप खरीदते हैं वह वास्तव में उस धारक में बैठती है, और डिज़ाइन पोर्ट पर एक फैक्ट्री-टर्मिनेटेड कनेक्टर की मांग करता है। उनमें से किसी एक को बदलें और तुलना पुनः चलाएँ। डेटा सेंटर के प्रवेश द्वार पर एक वाहक ओडीएफ में, आने वाले संयंत्र को परंपरागत रूप से फैक्ट्री से समाप्त पूंछों से भरे पैनलों से जोड़ा जाता है और आर्किटेक्चर मानता है कि ट्रे मौजूद हैं, इसलिए कोई भी यह पूछ रहा है कि ओडीएफ में फाइबर पिगटेल को कैसे जोड़ा जाए, वह एक ऐसे डिजाइन के अंदर काम कर रहा है जो पहले से ही इस प्रश्न का उत्तर दे चुका है। एक संपीड़ित एंटरप्राइज़ आईडीएफ में जहां 48 फाइबर के लिए 1यू पैनल निर्दिष्ट किया गया है, अंकगणित अक्सर बंद नहीं होता है, और वास्तविक विकल्प एक गहरे घेरे और कनेक्टर्स पर स्प्लिस के बीच होता है। वह ट्रेड-ऑफ वही पीछे वाला हैपैच पैनल की तुलना ओडीएफ से करनाडिज़ाइन चरण में.

आपके विशिष्ट मामले में अंकगणित बंद होता है या नहीं यह तीन चर पर निर्भर करता है जो कोई भी सामान्य लेख प्रदान नहीं कर सकता है: आपके ट्रे की धारक क्षमता, आपके द्वारा उपयोग किए जा रहे सुरक्षा आस्तीन की लंबाई, और धारक से एडाप्टर तक रूटिंग पथ। हमें पैनल मॉडल, ट्रे गिनती और फाइबर गिनती भेजें, और हम उन तीनों के मुकाबले स्लैक और लंबाई के आंकड़ों पर काम करेंगे और उस बाड़े के लिए अनुशंसित पिगटेल लंबाई और फाइबर अनुक्रम को वापस भेज देंगे, साथ ही माप कार्यपत्रक के साथ जो हम वहां प्राप्त करते थे।

आठ विशिष्ट लाइनें यह निर्धारित करती हैं कि एक फाइबर पिगटेल बेंच पर कैसे व्यवहार करता है, और उनमें से प्रत्येक बाद में ट्रे पर गति या पुनः कार्य के रूप में दिखाई देता है।

दो दस्तावेज़ पंक्तियाँ एक ही खरीद आदेश पर होती हैं: प्रति {{0}बैच या प्रति {{1}यूनिट परीक्षण रिकॉर्ड जिसमें सम्मिलन हानि और वापसी हानि शामिल होती है, और अनुरूपता का प्रमाण पत्र। अपवाद के बजाय दोनों ही हमारी ओर से मानक डिलिवरेबल्स हैं, जो कि ग्राहक के स्वयं के ओटीडीआर परिणामों की समीक्षा के दौरान स्वीकृति वार्तालाप को संक्षिप्त कर देता है।

यदि आप किसी आपूर्तिकर्ता को वचन देने से पहले यह देखना चाहते हैं कि वह दस्तावेज़ वास्तव में कैसा दिखता है, तो हमसे पूछेंकस्टम फाइबर ऑप्टिक बेनीतुलनीय बैच से नमूना आईएल और आरएल परीक्षण रिपोर्ट के साथ विनिर्देश शीट। यह किसी भी डेटाशीट दावे की तुलना में किसी निर्माता का आकलन करने का तेज़ तरीका है, जिसमें इस लेख में दिए गए दावे भी शामिल हैं।
