ऑप्टिकल फाइबर पैच पैनल या ओडीएफ कैसे चुनें?

एक ऑप्टिकल फ़ाइबर पैच पैनल - को चुनना, जिसे अक्सर ओडीएफ या ऑप्टिकल डिस्ट्रीब्यूशन फ़्रेम - कहा जाता है, शायद ही कभी कोटेशन पर एक लाइन के साथ फ़ाइबर गिनती के मिलान का मामला होता है। एक वास्तविक टेलीकॉम रूम, एफटीटीएच एक्सेस नेटवर्क, एंटरप्राइज़ लैन या डेटा सेंटर में, पैनल को आने वाली केबल को ठीक करना, स्प्लिसेस की सुरक्षा करना, एडेप्टर को पकड़ना, पैच कॉर्ड को रूट करना, स्पष्ट लेबल ले जाना और बढ़ने के लिए जगह छोड़ना होता है। उन विवरणों को गलत समझें और एक सस्ता दिखने वाला पैनल आसानी से इंस्टॉलेशन के दौरान और फिर हर भविष्य के अपग्रेड पर आपका समय बर्बाद कर देता है।

यह गाइड एफटीटीएच, टेलीकॉम और डेटा सेंटर परियोजनाओं के लिए फाइबर ऑप्टिक निष्क्रिय घटकों के चयन और आपूर्ति के परिप्रेक्ष्य से लिखा गया है। यह उन निर्णयों के माध्यम से चलता है जो वास्तव में साइट की क्षमता, माउंटिंग, एडेप्टर, स्प्लिसिंग और केबल प्रबंधन - पर मायने रखते हैं और चयन मैट्रिक्स, एक आरएफक्यू चेकलिस्ट और एक निरीक्षण चेकलिस्ट के साथ समाप्त होता है जिसे आप अपनी अगली खरीदारी पर पुन: उपयोग कर सकते हैं।

ऑप्टिकल फाइबर पैच पैनल/ओडीएफ क्या है?

ऑप्टिकल फाइबर पैच पैनल एक फाइबर प्रबंधन इकाई है जिसका उपयोग ऑप्टिकल फाइबर को समाप्त करने, व्यवस्थित करने, जोड़ने, जोड़ने और सुरक्षा करने के लिए किया जाता है। आप इसे टेलीकॉम रूम, डेटा सेंटर, एफटीटीएच एक्सेस नेटवर्क, एंटरप्राइज नेटवर्क और संचार कैबिनेट में पाएंगे।

दिन से लेकर दिन के प्रोजेक्ट भाषा में, "फाइबर ऑप्टिक पैच पैनल," "ऑप्टिकल फाइबर पैच पैनल," "ओडीएफ" और "ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम" का उपयोग अक्सर एक दूसरे के स्थान पर किया जाता है। यांत्रिक डिज़ाइन अलग-अलग होता है, लेकिन काम एक ही होता है: फ़ाइबर कनेक्शन को प्रबंधित करना, परीक्षण करना, रखरखाव करना और विस्तार करना आसान बनाना। यदि आप इस बात का पूर्ण विवरण चाहते हैं कि शब्द कहाँ भिन्न हैं, तो यह तुलना करेंओडीएफ बनाम पैच पैनलफ़ाइबर ऑप्टिक सिस्टम में शुरुआत करने के लिए एक अच्छी जगह है।

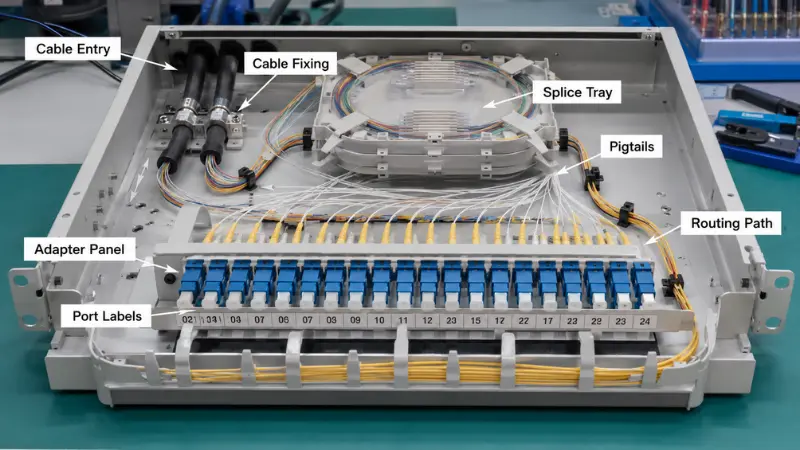

एक विशिष्ट फाइबर पैच पैनल कई तत्वों को जोड़ता है:

• -एडेप्टर पैनल जो एससी, एलसी, एफसी या एमपीओ कप्लर्स रखते हैं
• -स्प्लिस ट्रे जो फ्यूजन स्प्लिसेस की रक्षा करती हैं और अतिरिक्त फाइबर को संग्रहित करती हैं
• -फाइबर पिगटेल आने वाली केबल से जुड़े हुए हैं
• -तनाव से राहत के लिए केबल फिक्सिंग पॉइंट और प्रवेश पोर्ट
• -आंतरिक रूटिंग पथ जो मोड़ त्रिज्या को बनाए रखते हैं
• -सामने की ओर एक पैच कॉर्ड प्रबंधन क्षेत्र
• -पोर्ट लेबल या पहचान

•

सही फाइबर पैच पैनल का चयन क्यों मायने रखता है?

पैच पैनल आमतौर पर कुल नेटवर्क बजट का एक छोटा सा हिस्सा होता है, फिर भी इंस्टॉलेशन की गुणवत्ता और उसके बाद के वर्षों के रखरखाव पर इसका बहुत बड़ा प्रभाव पड़ता है। एक पैनल जो साइट के लिए उपयुक्त है, इंस्टॉलरों को फाइबर को साफ-सुथरा रूट करने, स्प्लिस पॉइंट की सुरक्षा करने, झुकने के तनाव को नियंत्रित करने और किसी भी पोर्ट को तुरंत ढूंढने की सुविधा देता है। एक खराब तरीके से चुना गया मार्ग भीड़-भाड़, अजीब रखरखाव, फंसी हुई क्षमता और एक गन्दा पैच फ़ील्ड बनाता है।

इससे पहले कि आप किसी मॉडल के लिए प्रतिबद्ध हों, उसे तीन स्पष्ट प्रश्नों का उत्तर देना चाहिए: क्या यह आपके लिए आवश्यक फाइबर की संख्या को वहन कर सकता है, क्या कोई तकनीशियन इसे बिना किसी लड़ाई के स्थापित और रखरखाव कर सकता है, और क्या यह नेटवर्क को तोड़ने और प्रतिस्थापित करने के बजाय नेटवर्क के साथ बढ़ सकता है? यदि कोई उत्तर नहीं है, तो स्टिकर की कम कीमत शायद ही कभी इसकी भरपाई कर पाती है।

ऑप्टिकल फाइबर पैच पैनल चुनते समय विचार करने योग्य मुख्य कारक

फाइबर गणना और पोर्ट क्षमता

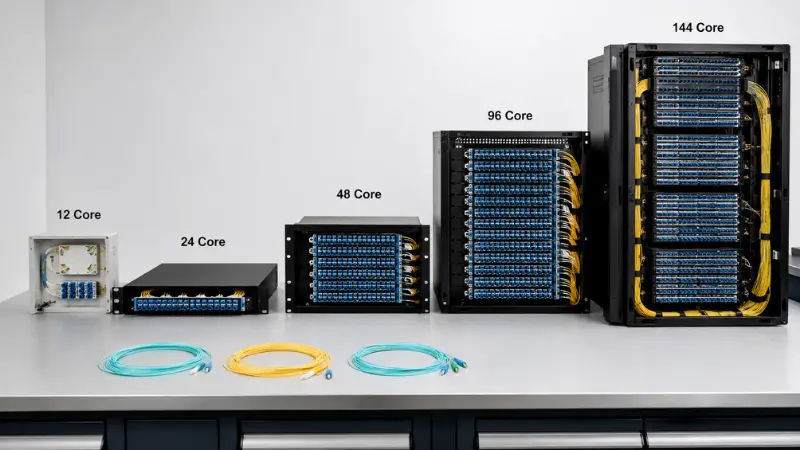

अधिकांश खरीदार सबसे पहले फाइबर गणना की जांच करते हैं। सामान्य ओडीएफ कॉन्फ़िगरेशन 12, 24, 48, 72, 96 और 144 कोर चलाते हैं। एक छोटा एफटीटीएच वितरण बिंदु 12- या 24-कोर वॉल माउंट बॉक्स के साथ ठीक हो सकता है; एक टेलीकॉम रूम या एंटरप्राइज कोर अक्सर 24- या 48-कोर रैक पैनल पर उतरता है; और उच्च-घनत्व डेटा केंद्र या बैकबोन बिंदु 96 या 144 कोर की ओर बढ़ते हैं।

गलती यह है कि पैनल का आकार बिल्कुल आज की फ़ाइबर गणना के अनुसार रखा जाए। अंगूठे का एक व्यावहारिक नियम हैवर्तमान फाइबर + अतिरिक्त क्षमता + रैक स्थान: उन फाइबर को लें जिन्हें आप अभी समाप्त कर रहे हैं, उन लिंक के लिए हेडरूम जोड़ें जिन्हें आप उचित रूप से देख सकते हैं, फिर जांचें कि आपकी रैक की ऊंचाई वास्तव में क्या अनुमति देती है। यदि कोई प्रोजेक्ट 24 फाइबर को रोशन करता है लेकिन साइट दोगुनी होने की संभावना है, तो 48-कोर पैनल की लागत आमतौर पर बाद में यूनिट को स्वैप करने के श्रम से बहुत कम होती है।

आरंभिक बिंदु के रूप में:

• छोटा पहुंच बिंदु - 12 से 24 कोर तक
• मानक दूरसंचार कक्ष - 24 से 48 कोर
• बड़ा वितरण बिंदु - 72 से 96 कोर
• उच्च-घनत्व बैकबोन या डेटा सेंटर - 96 कोर और ऊपर

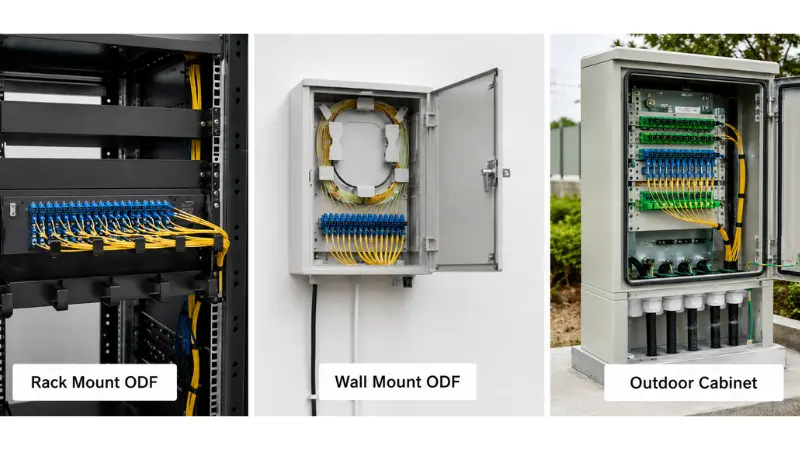

रैक माउंट, दीवार माउंट या बाहरी स्थापना

इंस्टॉलेशन वातावरण, किसी भी अन्य चीज़ से अधिक, पैनल के स्वरूप को निर्धारित करता है। 19 इंच का रैक माउंट फाइबर पैच पैनल स्विच, ओएलटी और ट्रांसमिशन गियर के साथ मानक रैक में बड़े करीने से गिरता है, यही कारण है कि यह टेलीकॉम रूम और डेटा केंद्रों पर हावी है। वॉल माउंट ओडीएफ उन साइटों के लिए उपयुक्त है जहां बिल्कुल भी रैक नहीं है - एफटीटीएच पहुंच बिंदु, छोटे भवन नेटवर्क, गलियारा वितरण बिंदु और शाखा कार्यालय। एक आउटडोर फाइबर वितरण कैबिनेट सड़क अलमारियाँ और अर्ध-आउटडोर स्थितियों के लिए है, जहां सीलिंग, यांत्रिक शक्ति और केबल प्रविष्टि बॉक्स कितना कॉम्पैक्ट या साफ दिखता है उससे कहीं अधिक मायने रखती है।

चुनने से पहले स्थान को पिन करें: 19 इंच के रैक के अंदर, दीवार पर, टेलीकॉम कैबिनेट के अंदर, बाहरी पहुंच बिंदु में, या उच्च घनत्व डेटा सेंटर पंक्ति में। यदि पैनल बाहर जाता है, तो प्रवेश सुरक्षा को एक अच्छी आवश्यकता के बजाय एक कठिन आवश्यकता के रूप में लें, {{4}से लेकर {{5}एक निर्दिष्ट आईपी रेटिंग, यूवी-प्रतिरोधी आवास और उचित सीलबंद ग्रंथियों की तलाश करें, और रास्ते में इसकी पुष्टि करें।आपका इनडोर और आउटडोर केबल स्थापित है.

1यू, 2यू या इससे अधिक: रैक की ऊंचाई चुनना

रैक पैनलों के लिए, ऊंचाई उसका अपना निर्णय है न कि केवल फाइबर गणना का कार्य। 1यू फाइबर ऑप्टिक पैच पैनल सबसे अधिक रैक स्थान बचाता है और डेटा सेंटर पंक्तियों के लिए डिफ़ॉल्ट है, लेकिन वही 1यू जो 24 एलसी डुप्लेक्स पोर्ट को आराम से रखता है, एक बार जब आप सामने की तरफ स्प्लिस ट्रे और रूट पैच कॉर्ड जोड़ने का प्रयास करते हैं तो आपको तंग महसूस हो सकता है। 2यू तक कदम रखने से आपको काम करने का कमरा मिल जाता है: गहरी ट्रे, स्लैक फाइबर की आसान कॉइलिंग और एक फ्रंट पैच फ़ील्ड जो चाल, जोड़ और बदलाव के दौरान आपसे लड़ता नहीं है।

निर्णय लेने का एक सरल तरीका: 1U चुनें जब घनत्व प्राथमिकता हो और पैनल अधिकतर पूर्व -समाप्त पैचिंग हो; 2U या उच्चतर चुनें जब उसी पैनल में फ़ील्ड स्प्लिसिंग, बड़े पिगटेल बंडल या बार-बार पुन: कॉन्फ़िगरेशन भी होना चाहिए। केवल पोर्ट की गिनती करना, और उन पोर्ट को एडाप्टर के पीछे और सामने की जगह की अनदेखी करना, सबसे आम आकार संबंधी त्रुटियों में से एक है।

निश्चित प्रकार बनाम स्लाइडिंग प्रकार

रैक पैनल स्थिर और स्लाइडिंग डिज़ाइन में आते हैं। एक निश्चित रैक माउंट पैनल सरल, अधिक कठोर और आम तौर पर सस्ता होता है। यह एक समझदारी भरा विकल्प है जहां फाइबर को एक बार सेट किया जाता है और शायद ही कभी दोबारा छुआ जाता है। एक स्लाइडिंग पैनल रेल पर आगे की ओर खींचता है ताकि एक तकनीशियन बिना कुछ खोले स्प्लिस ट्रे, एडेप्टर और आंतरिक रूटिंग तक पहुंच सके।

ट्रेड-ऑफ़ वास्तविक धन बनाम वास्तविक समय है। उन साइटों पर जहां पोर्ट अक्सर पुन: कॉन्फ़िगर किए जाते हैं, एक स्लाइडिंग ट्रे आपको रैक से पूरे पैनल को हटाए बिना कनेक्शन पर काम करने देती है, जो एक व्यस्त फ्रेम पर आधे घंटे के काम को कुछ मिनटों में बदल सकती है। कम स्पर्श वाले लिंक के लिए जो वर्षों तक अछूता रहेगा, स्थिर पैनल बेहतर मूल्य है। जब रखरखाव, परीक्षण या उन्नयन बार-बार हो तो स्लाइडिंग चुनें; जब वे नहीं हों तो निश्चित चुनें।

एडाप्टर प्रकार: एससी, एलसी, एफसी या एमपीओ

एडॉप्टर को आपके नेटवर्क में पहले से मौजूद कनेक्टर्स से मेल खाना होगा, इसलिए यह एक ऐसा निर्णय है जिसे आप अनुमान लगाने के बजाय केबल, पिगटेल और उपकरण पोर्ट के आधार पर पुष्टि करते हैं।

एससी एडाप्टर एफटीटीएच, एफटीटीएक्स और टेलीकॉम एक्सेस का वर्कहॉर्स बने हुए हैं। पीओएन और एफटीटीएच में, एससी/एपीसी सामान्य विकल्प है क्योंकि कोणीय 8 - डिग्री का अंतिम चेहरा भटके हुए प्रकाश को कोर के बजाय क्लैडिंग में वापस प्रतिबिंबित करता है, जिससे रिटर्न लॉस कम रहता है - बिल्कुल वही जो निष्क्रिय ऑप्टिकल स्प्लिटर्स की आवश्यकता होती है। एससी/यूपीसी अन्य मानक लिंक में दिखाई देता है जहां उस कोण की आवश्यकता नहीं है। पॉलिश विनिमेय नहीं है: एपीसी केवल एपीसी के साथ मेल खाता है, और एक यूपीसी के खिलाफ एपीसी फेरूल को मजबूर करने से दोनों को नुकसान होता है। यदि पॉलिश प्रश्न आपके लिए नया है, तो यह व्याख्याकार चालू हैपीसी, यूपीसी और एपीसी के बीच अंतरइसे स्पष्ट रूप से निर्धारित करता है। वापसी हानि और प्रविष्टि हानि को स्वयं के अंतर्गत वर्गीकृत किया गया हैआईईसी फाइबर ऑप्टिक इंटरकनेक्ट मानक, जो वह संदर्भ है जिसका आपके आपूर्तिकर्ता की डेटाशीट को पता लगाना चाहिए।

एलसी एडेप्टर डेटा केंद्रों और उच्च घनत्व वाले उपकरणों पर हावी हैं क्योंकि एलसी कनेक्टर एससी के पदचिह्न का लगभग आधा है। वह आकार अंतर ही संपूर्ण मुद्दा है: एक एलसी डुप्लेक्स पैनल एससी पैनल की तुलना में एक ही 1यू में कहीं अधिक पोर्ट फिट करता है, जो तब मायने रखता है जब प्रत्येक रैक इकाई पर विवाद होता है। अधिकांश स्विच और ट्रांसीवर पोर्ट - एसएफपी, एसएफपी+, क्यूएसएफपी ब्रेकआउट - एलसी में समाप्त होते हैं, इसलिए पैनल आमतौर पर उपकरण का अनुसरण करता है।

एफसी एडाप्टर, अपने थ्रेडेड कपलिंग के साथ, अभी भी कुछ दूरसंचार, परीक्षण और माप या विरासत स्थितियों में दिखाई देते हैं जहां कनेक्शन पर एक स्क्रू कंपन का प्रतिरोध करता है। एमपीओ/एमटीपी एडेप्टर पैनल फिर से एक अलग श्रेणी हैं: वे एक एकल फेरूल में 8, 12 या 24 फाइबर ले जाते हैं और डेटा सेंटर में उच्च-घनत्व और पूर्व{6}टर्मिनेटेड केबलिंग को व्यावहारिक, फीडिंग ट्रंक{7}और-कैसेट सिस्टम बनाने के लिए मौजूद हैं। यदि आप सघन निर्माण के लिए घनत्व विकल्पों पर विचार कर रहे हैं, तो यह व्यावहारिक मार्गदर्शिका यहाँ दी गई हैएलसी की तुलना एमटीपी/एमपीओ से करनापहले पढ़ने लायक है.

ऑर्डर देने से पहले, कुछ चीज़ें तय कर लें: कनेक्टर प्रकार (एससी, एलसी, एफसी, एसटी, एमपीओ/एमटीपी); पॉलिश (यूपीसी या एपीसी); सिम्प्लेक्स, डुप्लेक्स या क्वाड एडाप्टर;एकल -मोड या मल्टीमोड(ये एक लिंक पर मिश्रण योग्य नहीं हैं); और क्या पैनल एडेप्टर और पिगटेल के साथ लोड किया गया है या खाली है। एक त्वरित निर्णय शॉर्टकट:

• चुननाएससी/एपीसीपीओएन, एफटीटीएच और अधिकांश एक्सेस वितरण के लिए।
• चुननानियंत्रण रेखा, आमतौर पर डुप्लेक्स, जब पोर्ट घनत्व या स्विच-साइड समाप्ति डिज़ाइन को चलाती है।
• चुननाएफसीकेवल वहीं जहां एक थ्रेडेड, कंपन-प्रतिरोधी इंटरफ़ेस निर्दिष्ट किया गया है।
• चुननाएमपीओ/एमटीपीबैकबोन ट्रंक और प्री{{0}टर्मिनेटेड हाई-डेंसिटी केबलिंग के लिए।

लोडेड बनाम अनलोडेड पैच पैनल

एक सवाल जो खरीदारों को परेशान करता है वह यह है कि क्या पैनल आता हैभरा हुआयाउतार. एक लोडेड फाइबर पैच पैनल एडेप्टर फिट के साथ आता है और, अक्सर, पिगटेल पहले से स्थापित होते हैं, इसलिए फील्ड टीम को केवल जोड़ना और पैच करना होता है। एक अनलोडेड फाइबर पैच पैनल एक खाली चेसिस है: आप एडाप्टर प्लेट और पिगटेल स्वयं जोड़ते हैं, जो कनेक्टर प्रकार को मिश्रित करने या कॉन्फ़िगरेशन बदलने के लिए लचीलापन देता है लेकिन साइट पर असेंबली समय जोड़ता है।

जब कनेक्टर प्रकार ठीक हो जाए, वॉल्यूम दोहराने योग्य हो और आप फ़ील्ड में श्रम को कम करना चाहते हों तो एक लोडेड पैनल चुनें। अनलोडेड तब चुनें जब प्रोजेक्ट में अभी भी साइटों पर अलग-अलग पॉलिश प्रकार के खुले वैरिएबल हों, कनेक्टर मानकों के बीच संक्रमण हो, या एक चेसिस को स्टॉक करने और आवश्यकतानुसार इसे भरने की इच्छा हो। यदि आप अभी भी यह तय कर रहे हैं कि ये तंतु सबसे पहले कैसे समाप्त होते हैं, तो यह तुलना करेंफ़्यूज़न स्प्लिसिंग के विरुद्ध तेज़ कनेक्टरएक उपयोगी साथी है. किसी भी तरह से, आपूर्तिकर्ता को कोटेशन पर स्पष्ट रूप से लोड या अनलोड की स्थिति बताएं, क्योंकि अकेले "पैच पैनल" आपको यह नहीं बताता कि बॉक्स में क्या है।

स्प्लिसिंग आवश्यकताएँ और स्प्लिस ट्रे डिज़ाइन

कुछ पैनल केवल प्री-टर्मिनेटेड केबल को ही पैच करते हैं; दूसरों को आने वाले फाइबर को विभाजित करना पड़ता है। यदि ऑप्टिकल केबल को साइट पर पिगटेल से जोड़ा जाना चाहिए, तो पैनल को बिना तंग मोड़ के फाइबर को कुंडलित करने के लिए पर्याप्त स्प्लिस ट्रे, स्प्लिस स्लीव्स और स्टोरेज की आवश्यकता होती है। उदाहरण के लिए, एक ढीली ट्यूब आउटडोर केबल लंबी बफर ट्यूब लाती है, जिन्हें बैठने के लिए कहीं जगह की आवश्यकता होती है, इसलिए एक साफ इनडोर केबल के लिए उपयुक्त ट्रे को मैदान में भरा जा सकता है।

ट्रे क्षमता वह विवरण है जिसे लोग छोड़ देते हैं। एक एकल ट्रे में आमतौर पर निश्चित संख्या में स्प्लिसेस और सुरक्षात्मक आस्तीन होते हैं; इससे अधिक होने पर तकनीशियन फाइबर का ढेर लगाना शुरू कर देते हैं, जिससे बाद में रखरखाव मुश्किल हो जाता है और उन हिस्सों को भी खतरा हो जाता है, जिन्हें आप सुरक्षित रखने की कोशिश कर रहे हैं। पुष्टि करें कि कितने रेशों को जोड़ा जाएगा, कि क्या उनके लिए थोड़ी अतिरिक्त ट्रे के साथ पर्याप्त ट्रे हैंpigtailsशामिल हैं या अलग से ऑर्डर किए गए हैं, और पैनल भर जाने के बाद भी ट्रे तक पहुंचा जा सकता है। यदि आप जुड़ाव पर ही पृष्ठभूमि चाहते हैं, तो यह अवलोकन बताता हैफ्यूज़न स्प्लिसिंग का उद्देश्य.

प्री-टर्मिनेटेड केबलिंग के लिए, स्प्लिस ट्रे अनावश्यक हो सकती है, और इसके बजाय फोकस एडाप्टर प्लेट्स, केबल फिक्सिंग और फ्रंट साइड पैच कॉर्ड रूटिंग पर स्थानांतरित हो जाता है।

केबल एंट्री, रूटिंग और बेंड रेडियस

पर्याप्त पोर्ट अच्छे फाइबर प्रबंधन के समान नहीं है। पैनल को केबल और पैच कॉर्ड को बिना किसी लड़ाई के प्रवेश करने, रूट करने और छोड़ने की भी अनुमति देनी होती है। पहले साइट के सामने प्रवेश दिशा की जांच करें - कुछ पैनल पीछे से केबल लेते हैं, अन्य साइड या ऊपर से, और बाहरी अलमारियाँ को सीलबंद ग्रंथियों की आवश्यकता होती है। रैक पैनलों को आपको एक फिक्सिंग पॉइंट और तनाव से राहत देनी चाहिए ताकि आने वाली केबल का वजन कभी भी स्प्लिसेस पर न खींचे।

अंदर, फाइबर को एक स्पष्ट पथ की आवश्यकता होती है, और पैच कॉर्ड को एडेप्टर या ट्रे तक पहुंच को अवरुद्ध नहीं करना चाहिए। रूटिंग को मोड़ त्रिज्या का भी सम्मान करना होगा: निर्धारित न्यूनतम से अधिक कसकर फाइबर को मोड़ने से सम्मिलन हानि बढ़ जाती है और, समय के साथ, कांच टूट सकता है। आपके द्वारा कहीं पढ़ी गई संख्या पर भरोसा करने के बजाय, केबल और कनेक्टर निर्माता के बताए गए न्यूनतम मोड़ त्रिज्या - मोड़ - में परिभाषित असंवेदनशील फाइबर का पालन करें।आईटीयू-टी जी.657सिफ़ारिश सख्त रूटिंग को सहन करती है, लेकिन स्पेक शीट, अनुमान नहीं, प्राधिकारी है। एक पैनल जो इसे अच्छी तरह से संभालता है वह आपको फिक्सिंग पॉइंट, सुचारू आंतरिक रूटिंग, सुस्त भंडारण, आने वाली केबल और के बीच एक साफ अलगाव देता है।जिदने की डोरियाँ, और रखरखाव के लिए वास्तव में आपके हाथ आने की गुंजाइश है।

लेबलिंग और भविष्य का विस्तार

खरीद के समय लेबलिंग को नजरअंदाज कर दिया जाता है और तब यह महत्वपूर्ण हो जाता है जब पहली बार किसी को दबाव में सर्किट का पता लगाना होता है। स्पष्ट पोर्ट पहचान वह है जो एक तकनीशियन को एक लिंक का परीक्षण करने, एक गलती को अलग करने और गलत पैच कॉर्ड खींचने से बचने देती है - और एक बड़े फ्रेम पर, खराब लेबलिंग चुपचाप हर रखरखाव कॉल में समय जोड़ती है और लाइव सेवा को डिस्कनेक्ट करने का वास्तविक जोखिम पैदा करती है।

विस्तार दूसरा भाग है। यदि प्रत्येक पोर्ट का उपयोग पहले दिन किया जाता है, तो सेवा के लिए अगले अनुरोध का अर्थ है एक और पैनल, अधिक रैक स्थान और अधिक केबलिंग। अतिरिक्त एडेप्टर पदों को छोड़ने, या मॉड्यूलर एडेप्टर प्लेटों के साथ एक पैनल चुनने से, अपग्रेड के दौरान दोबारा शुरू करने के बजाय क्षमता जोड़ना या कनेक्टर प्रकार बदलना बहुत आसान हो जाता है।

ऑप्टिकल फाइबर पैच पैनल प्रकार की तुलना

त्वरित चयन मार्गदर्शिका: आपको कौन सा ओडीएफ चुनना चाहिए?

उपरोक्त कारक परस्पर क्रिया करते हैं, इसलिए यहां एक संक्षिप्त दृश्य है जो सामान्य परियोजना परिदृश्यों को एक समझदार डिफ़ॉल्ट पर मैप करता है। इसे शुरुआती बिंदु के रूप में मानें और अपने स्वयं के रैक स्थान और उपकरण इंटरफेस के लिए समायोजित करें।

व्यावहारिक चयन उदाहरण

Example 1: Small FTTH Distribution Point

एक पीओएन से ग्राहकों के एक समूह को खिलाने वाले कर्बसाइड या बेसमेंट वितरण बिंदु का चित्र बनाएं। ड्रॉप और डिस्ट्रीब्यूशन केबल आते हैं, फाइबर को पिगटेल में जोड़ा जाता है, और सब्सक्राइबर लाइनें ठीक हो जाती हैं। यहां 12 या 24 कोर का वॉल माउंट ओडीएफ आमतौर पर पर्याप्त होता है, जो स्प्लिटर फीड के लिए रिटर्न लॉस को कम रखने के लिए एससी/एपीसी एडेप्टर से सुसज्जित होता है। बाधाएं जो काटती हैं वे भौतिक हैं: सीमित दीवार स्थान, एक ड्रॉप केबल जिसे उचित तनाव से राहत की आवश्यकता होती है, और लेबलिंग इतनी स्पष्ट होती है कि अगला तकनीशियन प्रत्येक फाइबर का पता लगाए बिना सही ग्राहक ढूंढ सकता है। पुष्टि करें कि बॉक्स में गिनती के लिए स्प्लिस ट्रे का आकार है, और यह किपीएलसी विभाजकइसे खिलाने का हिसाब फाइबर बजट में होता है। PON बिल्ड पर व्यापक भागों की सूची के लिए, यहएफटीटीएच निष्क्रिय घटक खरीद गाइडएक उपयोगी संदर्भ है.

उदाहरण 2: डेटा सेंटर 1यू रैक स्थापना

डेटा सेंटर पंक्ति में, रैक स्थान दुर्लभ है और पोर्ट घनत्व नियम हैं। पैनल लगभग हमेशा 19 इंच का होता है, जहां संभव हो 1यू, से भरा हुआएलसी डुप्लेक्स एडेप्टरया ट्रंक के लिए एमपीओ/एमटीपी और {{1}कैसेट केबलिंग। अधिकांश लिंक पहले से ही समाप्त हो चुके हैं, इसलिए स्प्लिसिंग दुर्लभ है और जोर साफ फ्रंट पैच फ़ील्ड, सटीक लेबलिंग और एक मॉड्यूलर लेआउट पर केंद्रित है जो आपको बाद में कैसेट जोड़ने की सुविधा देता है। एक स्लाइडिंग 1U पैनल यहां अपना स्थान अर्जित करता है: जब एक तकनीशियन को एक लाइव पंक्ति को फिर से पैच करना होता है, तो पैनल को आगे की ओर खींचने से एडॉप्टर के पीछे अंधा काम हो जाता है। केवल पोर्ट गिनती के आधार पर आकार न लें - जांच लें कि पूरी तरह से भरे हुए पैनल के सामने पैच कॉर्ड को तैयार करने के लिए पर्याप्त जगह है।

उदाहरण 3: स्प्लिसिंग आवश्यकता के साथ दूरसंचार कक्ष

जब आउटडोर ऑप्टिकल केबल एक टेलीकॉम रूम में उतरती है और उसे पिगटेल से जोड़ा जाना होता है, तो उचित स्प्लिस ट्रे के साथ एक रैक माउंट ओडीएफ सही उपकरण है। केबल को प्रवेश पर फिक्सिंग और तनाव से राहत की आवश्यकता होती है, यदि केबल डिज़ाइन की आवश्यकता होती है तो किसी भी धातु की ताकत वाले सदस्य के लिए ग्राउंडिंग, स्प्लिस सुरक्षा, और तंग मोड़ के बिना कॉइल स्लैक के लिए पर्याप्त भंडारण की आवश्यकता होती है। यहां क्षमता आमतौर पर 24, 48 कोर या अधिक है, ट्रांसमिशन या ओएलटी इंटरफ़ेस से मेल खाने के लिए एससी या एलसी एडेप्टर चुने जाते हैं, और रैक लेआउट के अनुरूप रियर या साइड एंट्री होती है। यदि गिनती या रखरखाव आवृत्ति अधिक है, तो 1U से 2U तक कदम उठाने से कार्य कक्ष में स्वयं भुगतान हो जाता है। एक लोडेड पैनल - एडेप्टर और पिगटेल पहले से फिट -स्प्लिस ट्रे के साथ 24-कोर बॉक्सस्टाइल बिल्ड - फ़ील्ड कार्य को छोटा कर देता है; एक अनलोडेड चेसिस लचीलेपन के लिए व्यापार करता है।

बचने के लिए सामान्य गलतियाँ

केवल फाइबर गिनती के आधार पर चयन

48-कोर पैनल स्वचालित रूप से 24-कोर पैनल से बेहतर नहीं है। यदि आंतरिक रूटिंग तंग है या ट्रे तक पहुंचना कठिन है, तो बड़ी संख्या से आपको इंस्टॉल करना कठिन हो जाएगा। रैक की ऊंचाई, एडाप्टर प्रकार, ट्रे स्थान और रूटिंग के साथ वजन क्षमता।

रखरखाव पहुंच की अनदेखी

कुछ पैनल कॉम्पैक्ट दिखते हैं और रैक लगने के बाद उनकी सेवा ख़राब हो जाती है। यदि सामने का क्लीयरेंस तंग है, तो एक निश्चित पैनल भविष्य के हर बदलाव को कठिन बना देता है; जहां लिंक को अक्सर पुन: कॉन्फ़िगर किया जाता है, स्लाइडिंग प्रकार आमतौर पर लागत से अधिक बचाता है।

बिना किसी योजना के कनेक्टर प्रकारों का मिश्रण

एससी, एलसी, एफसी और एमपीओ विनिमेय नहीं हैं, और न ही एपीसी और यूपीसी पॉलिश हैं। ऑर्डर देने से पहले केबल, पिगटेल, ट्रांसीवर, ओएलटी, स्विच या ट्रांसमिशन गियर द्वारा उपयोग किए जाने वाले कनेक्टर और पॉलिश की पुष्टि करें, या आपके पास एक ऐसा पैनल होगा जो नेटवर्क के साथ मेल नहीं खा सकता है।

भविष्य के विस्तार को भूल जाना

पहले दिन पूरी तरह व्यस्त पैनल एक ऐसी समस्या है जिसे टाला नहीं जा सकता। जब नेटवर्क बढ़ने की संभावना हो तो अतिरिक्त पोर्ट आरक्षित करें या मॉड्यूलर डिज़ाइन चुनें।

केबल प्रवेश दिशा की अनदेखी

यदि प्रविष्टि साइट - पीछे, किनारे, ऊपर या नीचे - से मेल नहीं खाती है तो इंस्टालेशन गड़बड़ हो जाता है और तनाव से राहत शायद ही कभी वहां पहुंचती है जहां आपको इसकी आवश्यकता होती है। सामने रैक या दीवार लेआउट के सामने दिशा की पुष्टि करें।

कोटेशन का अनुरोध करने से पहले अपने आपूर्तिकर्ता को क्या बताएं?

एक सटीक उद्धरण कुछ विशिष्टताओं पर निर्भर करता है। इन्हें भेजें और आपूर्तिकर्ता सबसे सस्ते मानक मॉडल पर डिफ़ॉल्ट करने के बजाय सही पैनल की सिफारिश कर सकता है:

• एप्लिकेशन - एफटीटीएच, डेटा सेंटर, टेलीकॉम रूम, एंटरप्राइज़ लैन या आउटडोर कैबिनेट
• स्थापना प्रकार - रैक माउंट, दीवार माउंट या आउटडोर
• रैक का आकार - 19-इंच, और 1यू, 2यू या कस्टम ऊंचाई
• फाइबर गिनती - 12, 24, 48, 72, 96, 144 या अन्य
• एडाप्टर प्रकार - एससी, एलसी, एफसी, एसटी, एमपीओ/एमटीपी
• पोलिश - यूपीसी या एपीसी
• फ़ाइबर प्रकार - सिंगल-मोड या मल्टीमोड
• स्प्लिसिंग ट्रे के साथ या उसके बिना स्प्लिसिंग -
• लोड किया हुआ या अनलोड किया हुआ पैनल
• केबल प्रवेश दिशा
• बेनी और पैच कॉर्ड आवश्यकताएँ
• लेबलिंग और पैकेजिंग की आवश्यकता
• भविष्य में अपेक्षित विस्तार

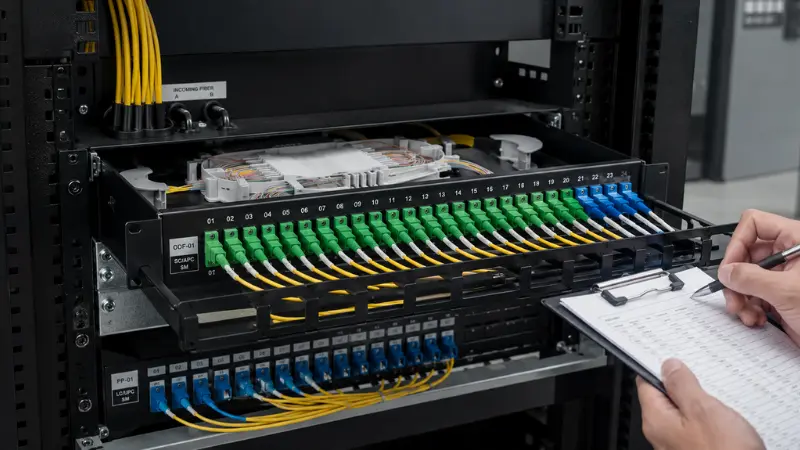

निरीक्षण चेकलिस्ट: आगमन पर पैनल का सत्यापन करना

एक बार जब पैनल आ जाते हैं, तो त्वरित आने वाला चेक साइट पर परेशानी से बचाता है। स्पष्ट गणना से परे, उन विवरणों की पुष्टि करें जिन्हें आपूर्तिकर्ता कभी-कभी कीमत कम करने के लिए काट देते हैं:

• एडॉप्टर की संख्या और प्रकार क्रम से मेल खाते हैं, और पॉलिश (एपीसी या यूपीसी) सही है
• यदि लोड किया गया है, तो पिगटेल सही कनेक्टर, लंबाई और फाइबर प्रकार के हैं, और साफ-सुथरे बैठे हैं
• स्लीव और स्लैक क्षमता के साथ स्प्लिस ट्रे सहमत संख्या में मौजूद हैं
• बाहरी इकाइयों के लिए आवास सामग्री और फिनिश मैच विनिर्देश -, सीलिंग और आईपी रेटिंग की जांच करें
• केबल ग्रंथियां, माउंटिंग किट, लेबल और सहायक उपकरण पैक सभी बॉक्स में हैं
• निवेशन हानि और वापसी हानि परीक्षण डेटा वहीं प्रदान किया जाता है जहां इसका वादा किया गया था

यदि निर्माण में एक ही रैक में समापन उपकरण शामिल हैं, तो यह पूर्वाभ्यास चालू हैएक पैच पैनल और स्विच स्थापित करनासाइट अनुक्रम को कवर करता है।

अक्सर पूछे जाने वाले प्रश्नों

निष्कर्ष

सही ऑप्टिकल फ़ाइबर पैच पैनल फ़ाइबर गणना से कहीं अधिक मेल खाता है। यह इंस्टॉलेशन वातावरण, आपके नेटवर्क द्वारा पहले से उपयोग किए जाने वाले कनेक्टर और पॉलिश, स्प्लिसिंग विधि, केबल प्रविष्टि, रूटिंग स्पेस, जिस तरह से इसे बनाए रखा जाएगा और जिस जगह को यह बढ़ने के लिए छोड़ता है, फिट बैठता है। एक छोटी एफटीटीएच साइट को कॉम्पैक्ट वॉल माउंट ओडीएफ द्वारा अच्छी तरह से सेवा प्रदान की जाती है; एक डेटा सेंटर उच्च घनत्व वाले एलसी या एमपीओ रैक पैनल की ओर झुकता है; आउटडोर केबल लेने वाला एक दूरसंचार कक्ष आमतौर पर उचित ट्रे और केबल प्रबंधन के साथ एक रैक ओडीएफ चाहता है।

ऑर्डर देने से पहले पर्यावरण और मुख्य मापदंडों को परिभाषित करें, उन्हें अपने आपूर्तिकर्ता के साथ साझा करें, और आगमन पर उनके सामने पैनल की जांच करें। वह अनुशासन ही एक ऐसे पैनल का निर्माण करता है जिसे स्थापित करना आसान है, रखरखाव आसान है और नेटवर्क के जीवन के लिए भरोसेमंद है।
