फ़ाइबर ऑप्टिक पिगटेल कैसे चुनें: विशिष्टताएँ और क्रेता मार्गदर्शिका

दो आपूर्तिकर्ता डेटाशीट एक साथ रखें और दोनों पढ़ेंगेआईएल 0.3 डीबी से कम या उसके बराबर, आरएल 50 डीबी से अधिक या उसके बराबर. दोनों से ऑर्डर करें, उन्हें एक ही ओडीएफ में विभाजित करें, और मापा गया लिंक बजट भिन्न हो सकता है। भौतिक रूप से भिन्न उत्पादों का वर्णन करते समय दो फाइबर ऑप्टिक पिगटेल विनिर्देश समान सीमाएं उद्धृत कर सकते हैं, क्योंकि इसकी माप पद्धति के बिना लिखी गई संख्या एक विनिर्देश नहीं है। यह एक मार्केटिंग दावा है.

वह अंतर ही वह जगह है जहां अधिकांश डिलीवरी विवाद शुरू होते हैं। एक बार जब ट्रे बंद हो जाती है और ओटीडीआर ट्रेस ग्राहक के सामने होता है, तो कोई भी पूर्वव्यापी रूप से यह तय नहीं कर सकता है कि उद्धृत 0.3 डीबी को एक संदर्भ कॉर्ड के खिलाफ मापा गया था या एक यादृच्छिक मेटिड मान के रूप में, क्या पैनल में एडेप्टर कनेक्टर के समान प्रदर्शन वर्ग में हैं, या फैक्ट्री अंतिम फेस निरीक्षण मानक के किस संस्करण के खिलाफ ग्रेडिंग कर रही थी।

यह मार्गदर्शिका यह नहीं बताती है कि पिगटेल क्या है या यह पैच कॉर्ड से किस प्रकार भिन्न है। वह आधार पहले से ही हमारे नोट में शामिल हैफ़ाइबर पिगटेल और पैच कॉर्ड के बीच अंतर. आगे जो है वह संकीर्ण है: नौ पंक्तियाँ जो एक विनिर्देश से संबंधित हैं, प्रत्येक वास्तव में क्या नियंत्रित करती है, और जब उनमें से एक को खाली छोड़ दिया जाता है तो साइट पर क्या होता है।

नीचे दी गई हर चीज़ इनमें से किसी एक फ़ील्ड को मैप करती है। यदि आपका आरएफक्यू सभी नौ बताता है, तो दो आपूर्तिकर्ता एक ही उत्पाद उद्धृत कर रहे हैं और कीमत की तुलना सार्थक हो जाती है। यदि यह चार बताता है, तो आप विभिन्न उत्पादों के लिए कोटेशन की तुलना कर रहे हैं।

फ़ील्ड नाम आसान भाग हैं. एक व्यावहारिक आरएफक्यू में एक के बजाय तीन कॉलम होते हैं, जो खरीदार की आवश्यकता, आपूर्तिकर्ता की प्रतिक्रिया और नौ फाइबर ऑप्टिक पिगटेल विशिष्टताओं में से प्रत्येक के लिए स्वीकृति साक्ष्य को निर्धारित करते हैं, क्योंकि आपूर्तिकर्ता को जिस क्षेत्र को खाली छोड़ने की अनुमति होती है वह क्षेत्र आपके द्वारा नहीं बल्कि कारखाने में तय किया जाता है। प्रत्येक पंक्ति के लिए कौन सा स्वीकृति प्रमाण माँगने योग्य है, यह इस लेख का शेष भाग स्थापित करता है।

स्पेक लाइन्स 1 और 2: सिंगल मोड बनाम मल्टीमोड फाइबर पिगटेल चयन और कनेक्टर इंटरफ़ेस

"सिंगल-मोड" कोई विशिष्टता नहीं है। मानक G.652D पर निर्मित एकल मोड फ़ाइबर ऑप्टिक पिगटेल, G.657A2 पर निर्मित एकल मोड फ़ाइबर ऑप्टिक पिगटेल से भिन्न व्यवहार करता है, जिसकी कम मैक्रोबेंड संवेदनशीलता सख्त कॉइलिंग को सहन करती है। जहां ट्रे ज्यामिति स्लैक को फाइबर के निर्दिष्ट न्यूनतम मोड़ त्रिज्या से काफी ऊपर बैठने की अनुमति देती है, G.652D सही और सस्ता उत्तर है। कॉम्पैक्ट एफटीटीएच टर्मिनल बॉक्स, वॉल माउंट एनक्लोजर और घने कैसेट में जहां कॉइल को उस सीमा के करीब मजबूर किया जाता है, जी.657ए1 या ए2 निर्दिष्ट करने से मैक्रोबेंड नुकसान का जोखिम कम हो जाता है, जो रुक-रुक कर, तापमान पर निर्भर व्यवहार पैदा करता है, जिसे फ्रेम के पॉप्युलेट होने के बाद ट्रेस करना बहुत मुश्किल होता है।



मल्टीमोड पक्ष पर दो अलग-अलग प्रश्न एक में सिमट जाते हैं। ज्यामितीय संगतता पहली है: 50/125 µm फाइबर (OM3, OM4, OM5) भौतिक रूप से आपस में जुड़ते हैं, जबकि उन्हें 62.5/125 µm OM1 से जोड़ने पर एक कोर आकार का बेमेल बनता है जिसे केवल स्प्लिस संरेखण में सुधार करके ठीक नहीं किया जा सकता है। मोडल बैंडविड्थ दूसरा और स्वतंत्र है: मिश्रित ग्रेड से निर्मित एक चैनल इसमें सबसे कम प्रभावी मोडल बैंडविड्थ पर प्रदर्शन करता है, इसलिए एक OM4 लिंक जिसमें चुपचाप एक OM3 मल्टीमोड फाइबर ऑप्टिक पिगटेल होता है, को स्वीकार्य मानने के बजाय वास्तविक लंबाई और लाइन दर के विरुद्ध सत्यापित किया जाना चाहिए।

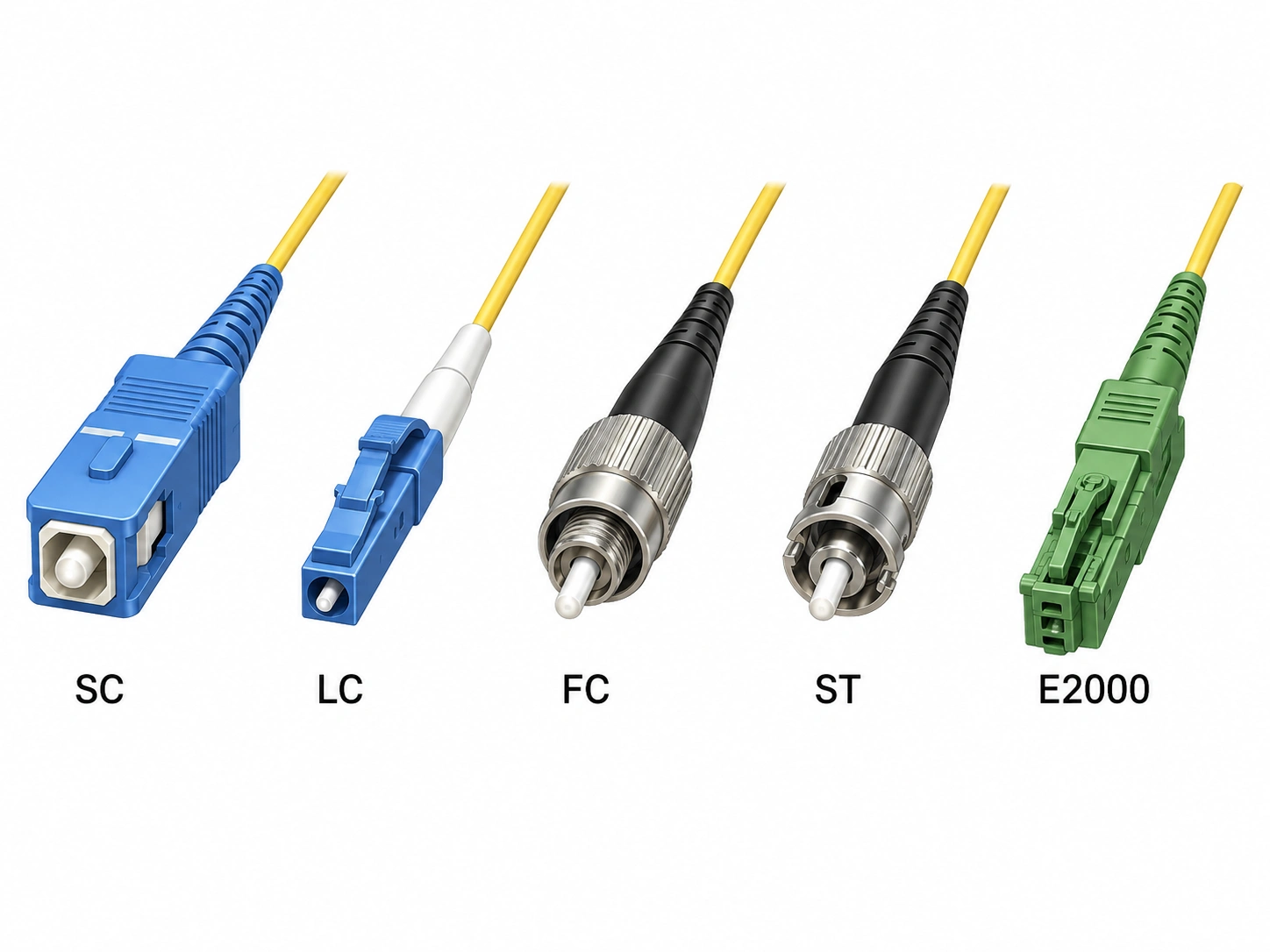

कनेक्टर का चुनाव ऑप्टिकल की तुलना में अधिक यांत्रिक है। एलसी उच्च घनत्व वाले पैनलों पर हावी है क्योंकि यह प्रति रैक यूनिट में पोर्ट संख्या को दोगुना कर देता है, एससी जीपीओएन और अधिकांश एफटीटीएच एक्सेस लेयर में मानक बना रहता है, और एफसी परीक्षण और माप और पुराने टेलीकॉम फ्रेम में बना रहता है। इससे चूकने से पहले,थ्रेडेड एफसी इंटरफ़ेस और जहां यह अभी भी अपनी जगह अर्जित करता हैजाँच के लायक है. E2000 वहां दिखाई देता है जहां एक बंद, उच्च{{2}रिटर्न{{3}नुकसान इंटरफ़ेस अनिवार्य है। स्पेक लाइन पर जो मायने रखता है वह कनेक्टर परिवार के साथ लागू आईईसी 61754 भाग का नामकरण है, क्योंकि यही वह मेटिंग ज्यामिति को परिभाषित करता है जिसके लिए आपके पैनल और एडेप्टर बनाए गए थे।

यूपीसी का अंतिम भाग गुंबददार होता है और अपने समकक्ष के विपरीत सपाट होता है। एक एपीसी अंतिम सतह को 8 डिग्री पर ग्राउंड किया जाता है, जो परावर्तित प्रकाश को कोर से बाहर और क्लैडिंग में ले जाता है। व्यावहारिक परिणाम वापसी हानि है. एंगल्ड इंटरफेस को ग्रेटर दैन या उसके बराबर 60 डीबी क्षेत्र में निर्दिष्ट किया जाता है जब 50-55 डीबी क्षेत्र के आसपास और भौतिक संपर्क इंटरफेस को ग्रेटर दैन या उसके बराबर में जोड़ा जाता है, और अंतर सबसे अधिक मायने रखता है जहां परावर्तित शक्ति सक्रिय रूप से सिग्नल को खराब कर देती है, जिसका अर्थ है पीओएन और एफटीटीएक्स वितरण, सीएटीवी ओवरले, डीडब्ल्यूडीएम और एनालॉग आरएफ ट्रांसपोर्ट। एंटरप्राइज़ लैन, मानक डिजिटल डेटा लिंक और अधिकांश एकल मोड डेटा सेंटर चैनलों के लिए, 50 डीबी रिटर्न लॉस आवश्यकता को पूरा करने वाला एक यूपीसी फाइबर ऑप्टिक पिगटेल पर्याप्त है, बशर्ते कि ट्रांसीवर की स्वयं की परावर्तन सहनशीलता की जांच की जाए।

पोलिश प्रकार एक प्रति{{0}आइटम फ़ील्ड नहीं है, यह एक चैनल-विस्तारित फ़ील्ड है। पिगटेल, एडॉप्टर, पैच पैनल पोर्ट और उपकरण इंटरफ़ेस सभी को सहमत होना होगा, और आरएफक्यू को प्रत्येक फाइबर ऑप्टिक पिगटेल और चैनल में प्रत्येक एडॉप्टर के लिए पॉलिश को बताना चाहिए, बजाय यह मानने के कि इंस्टॉलर नोटिस करेगा। हमारे विश्लेषण में कोण के पीछे इंटरफ़ेस ज्यामिति पर काम किया गया हैएपीसी कनेक्टर यूपीसी से किस प्रकार भिन्न हैं.

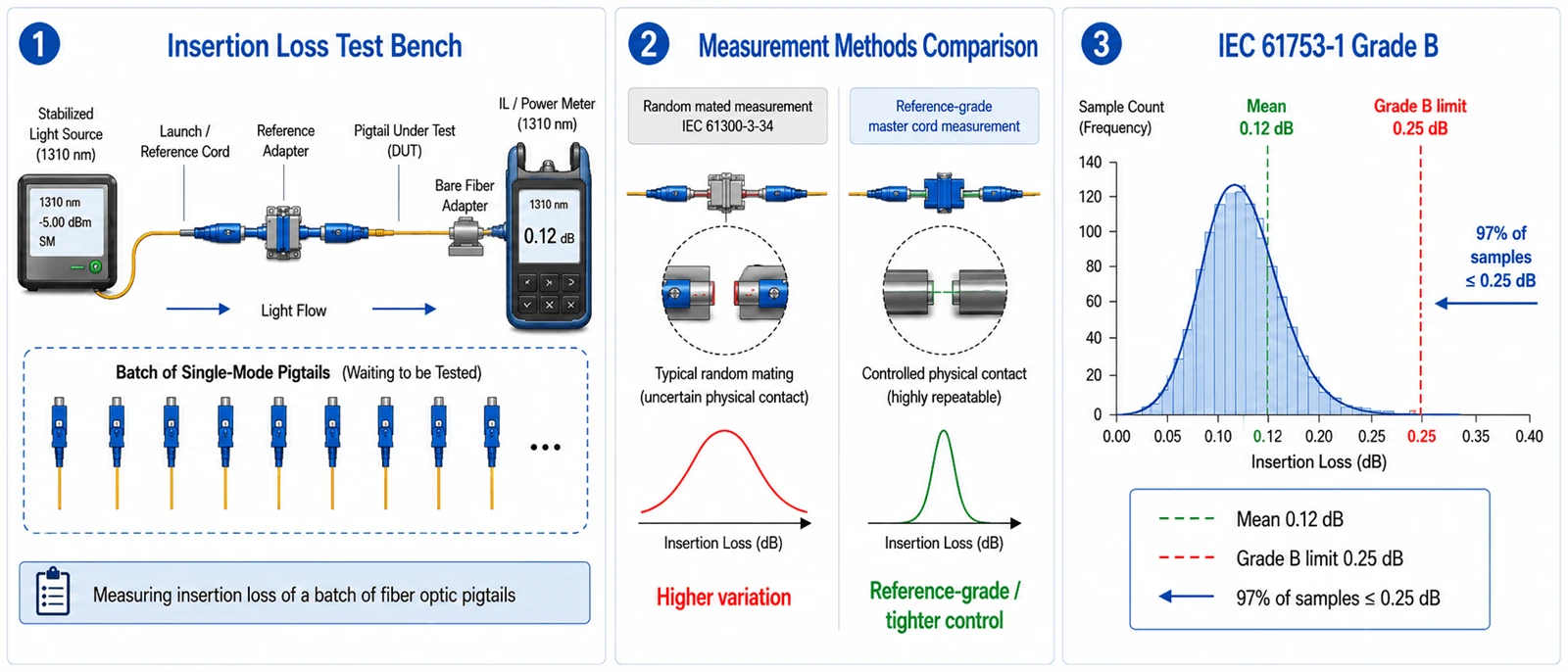

कनेक्टर जोड़ी के लिए सम्मिलन हानि को दो तरीकों से दर्शाया जा सकता है। एक संदर्भ ग्रेड मास्टर कॉर्ड (मेट्रोलॉजी के लिए रखा गया एक ट्यून किया हुआ, कसकर नियंत्रित कनेक्टर) के आधार पर मापा गया एक उत्पादन कनेक्टर एक आकर्षक आकृति उत्पन्न करता है। के रूप में मापा गयायादृच्छिक साथी, जहां बैच से कोई भी कनेक्टर किसी अन्य से जुड़ जाता है, वितरण चौड़ा हो जाता है, क्योंकि दो फेरूल की मुख्य स्थिति की भरपाई अब एक आदर्श भागीदार द्वारा नहीं की जा रही है। दोनों संख्याएँ ईमानदार हैं, और वे एक ही संख्या नहीं हैं, यही कारण है कि आपके द्वारा उद्धृत फाइबर ऑप्टिक पिगटेल इंसर्शन लॉस मानक आपके द्वारा उद्धृत अंक से अधिक मायने रखता है।

आईईसी 61753-1 आईईसी 61300-3-34 के रूप में निर्धारित माप पद्धति के साथ, यादृच्छिक-संयुक्त आधार पर सांख्यिकीय रूप से क्षीणन ग्रेड को परिभाषित करके अस्पष्टता का समाधान करता है। ग्रेड बी को कम से कम 97% नमूनों के लिए 0.25 डीबी अधिकतम के साथ 0.12 डीबी या उससे नीचे के औसत के रूप में निर्दिष्ट किया गया है, ग्रेड सी को 0.25 डीबी के अधिकतम 0.50 डीबी के साथ और ग्रेड डी को 1.0 डीबी अधिकतम के साथ निर्दिष्ट किया गया है। संदर्भ कॉर्ड के विरुद्ध 0.3 डीबी पर गुजरने वाला एक एकल नमूना ग्रेड बी को पूरा करने वाले बैच की तुलना में बहुत कमजोर बयान है। मानक को इसके वर्तमान संस्करण और आरएफक्यू लाइन पर संशोधन के साथ उद्धृत करें, उसी तरह जैसे आप किसी अन्य स्वीकृति दस्तावेज़ का हवाला देंगे।

एक अंतर लगातार खो जाता है, जिसमें आपूर्तिकर्ताओं के डेटाशीट भी शामिल हैं, जिन्हें बेहतर पता होना चाहिए।क्षीणन ग्रेड और रिटर्न लॉस ग्रेड दो समानांतर पैमाने हैं, एक नहीं।अक्षर ग्रेड बी, सी और डी सम्मिलन हानि का वर्णन करते हैं। वापसी हानि को अलग से निर्दिष्ट किया गया है, कोणीय इंटरफ़ेस स्तर को 60 डीबी से अधिक या इसके बराबर परिभाषित किया गया है। आरएफक्यू पर "ग्रेड बी" लिखने से परावर्तन के बारे में कुछ भी नहीं कहा जाता है, और एक फाइबर ऑप्टिक पिगटेल ग्रेड बी को पूरा कर सकता है, जबकि आपूर्तिकर्ता ने जो भी रिटर्न लॉस चुना है, उसे वहन कर सकता है। दोनों बताएं.

ग्रेड बी को नियंत्रित कोर ओरिएंटेशन की आवश्यकता होती है

ग्रेड बी को प्राप्त करने के लिए आमतौर पर यह नियंत्रित करने की आवश्यकता होती है कि फाइबर कोर फेर्रू अक्ष के सापेक्ष कहां बैठता है, जिसका अभ्यास में मतलब है कि असेंबलर उन्मुख होता है और फेर्रू को ठीक करता है ताकि कोर विलक्षणता एक ज्ञात दिशा में गिर जाए। उस कदम के बिना एक आपूर्तिकर्ता एक अच्छा नमूना तैयार कर सकता है। एक अच्छा उत्पादनवितरणएक अलग क्षमता है, यही कारण है कि IEC 61755-3 श्रृंखला के 2024 संशोधनों ने इन इंटरफेस के लिए कोर-विलक्षणता आँकड़ों को औपचारिक रूप दिया।

एडॉप्टर मापे गए कनेक्शन का हिस्सा है

आस्तीन वह है जो दो फेरुल्स को समाक्षीय रखती है, इसलिए एक ढीला -सहिष्णुता एडाप्टर इकट्ठे कनेक्शन को इच्छित क्षीणन वितरण को पूरा करने से रोक सकता है, भले ही प्रीमियम फाइबर ऑप्टिक पिगटेल स्वयं ग्रेड में हो। एक घटक के बजाय एक संबद्ध कनेक्शन के रूप में सत्यापित करें। इसे आसानी से नज़रअंदाज़ करना आसान है क्योंकि आने वाला निरीक्षण आम तौर पर अकेले बेनी का परीक्षण करता है।

हानि संख्याओं के नीचे वे ज्यामितीय पैरामीटर बैठते हैं जो उन्हें उत्पन्न करते हैं: वक्रता की त्रिज्या, शीर्ष ऑफसेट (गुंबद का उच्चतम बिंदु फाइबर अक्ष से कितनी दूर बैठता है) और फाइबर ऊंचाई, फेरूल के सापेक्ष फाइबर का फलाव या अंडरकट। साथ में वे यह निर्धारित करते हैं कि क्या दोनों कोर वास्तव में स्प्रिंग लोड के तहत स्पर्श करते हैं। ये पॉलिशिंग प्रक्रिया आउटपुट हैं, डिज़ाइन विकल्प नहीं, यही कारण है कि ये नियंत्रित उत्पादन लाइन को उप-अनुबंधित लाइन से अलग करने का सबसे तेज़ तरीका हैं।

स्वच्छता दूसरा भाग है। पूरे उद्योग में बार-बार चेहरे के संदूषण को स्थापित फाइबर नेटवर्क में विफलता के एक प्रमुख कारण के रूप में पहचाना जाता है, और 9 µm सिंगल मोड कोर पर कोर क्षेत्र में बैठा एक कण सीमांत के बजाय गंभीर क्षीणन या प्रतिबिंब का कारण बन सकता है। यह डिग्रेडेड इंसर्शन लॉस के रूप में दिखने से पहले डिग्रेडेड रिटर्न लॉस के रूप में भी दिखाई देता है, इसलिए एक पावर मीटर रीडिंग स्पेक के अंदर बैठ सकती है जबकि एक सुसंगत या प्रवर्धित सिस्टम पहले से ही मार्जिन बर्न कर रहा है।

ऑप्टिकल प्रदर्शन नियंत्रित करता है, और दृश्य निरीक्षण अकेला नहीं होता है

आईईसी 61300-3-35 के 2022 के तीसरे संस्करण में सीधे तौर पर कहा गया है कि दृश्य निरीक्षण क्षीणन और वापसी हानि के माप के अतिरिक्त है, और प्रतिस्थापित नहीं करता है। यह आगे बढ़ता है: एक कनेक्टर जिसे ढीले मलबे से साफ किया गया है और फिर भी दृश्य निरीक्षण में विफल रहता है, यदि यह निर्दिष्ट ऑप्टिकल प्रदर्शन को पूरा करता है तो स्वचालित रूप से अस्वीकार नहीं किया जाता है (आईईसी). इसलिए "दृश्य विफलता पर अस्वीकार" पढ़ने वाला आरएफक्यू खंड वर्तमान मानक के विपरीत है। स्वीकृति नियम को वैसे ही लिखें जैसे मानक इसे लिखता है, निरीक्षण के साथ-साथ ऑप्टिकल योग्यता और ऑप्टिकल प्रदर्शन को नियंत्रित करते हुए।

संस्करण वर्ष बताएं, क्योंकि मानदंड बदल गए हैं

तीसरे संस्करण ने ज़ोन सी और डी के लिए निरीक्षण आवश्यकताओं को हटा दिया और ज़ोन ए और बी मानदंडों के कुछ हिस्सों को फिर से लिखा। इसलिए बिना तारीख के "आईईसी 61300-3-35 का अनुपालन" अप्रवर्तनीय है, क्योंकि आपूर्तिकर्ता और खरीदार अलग-अलग नियम सेटों के विरुद्ध ग्रेड दे सकते हैं और दोनों सच बोल रहे हैं (फ़्लूक नेटवर्क).

ग्रेडिंग को स्वचालित करें, और पैकेजिंग को विशिष्टता के भाग के रूप में मानें

मानव पास/असफल निर्णय तकनीशियन, परिवेश प्रकाश और डिस्प्ले के साथ भिन्न होता है, जो स्वीकृति निर्णयों को गैर-प्रस्तुत करने योग्य बनाता है, जबकि स्वचालित छवि विश्लेषण एक परिणाम उत्पन्न करता है जिसे बैच रिकॉर्ड से जोड़ा जा सकता है। पैकेजिंग दिखने से ज्यादा मायने रखती है: गैर-हर्मेटिक पैकेजिंग दीर्घकालिक सफाई की गारंटी नहीं है, इसलिए बिना खोले पैकेजिंग को साफ नहीं समझा जाना चाहिए। डस्ट कैप और पैकेजिंग विधि फ़ाइबर ऑप्टिक पिगटेल स्पेक शीट पर होती है, और फ़ैक्टरी डेटा कितना अच्छा दिखता है, इसकी परवाह किए बिना संभोग से पहले फ़ील्ड निरीक्षण अनिवार्य रहता है।

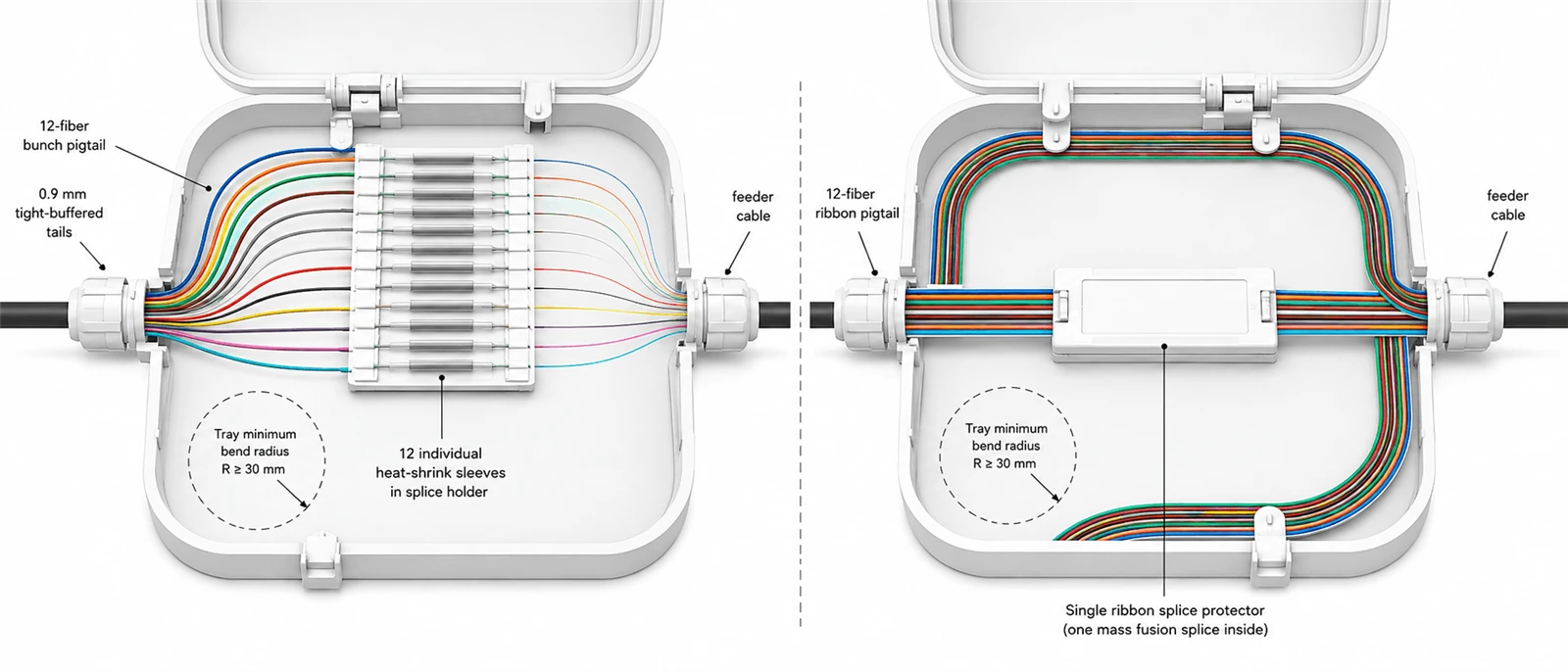

संरचना का चयन बाड़े के अनुसार किया जाता है। 0.9 मिमी टाइट {{2}बफ़र्ड निर्माण स्प्लिस ट्रे कार्य के लिए डिफ़ॉल्ट है क्योंकि यह सीमित ट्रे में रूट और कॉइल करता है, जबकि 2.0 मिमी और 3.0 मिमी जैकेट वाले निर्माण क्रश और तन्य सुरक्षा जोड़ते हैं जहां पूंछ को बार-बार संभाला जाता है या बाड़े को छोड़ देता है। भारी जैकेटों को एक छोटे से न्यूनतम दायरे के आसपास बनी ट्रे के अंदर लपेटना स्पष्ट रूप से कठिन होता है, जो इस बात की व्यावहारिक सीमा है कि आप उस पैमाने तक कितनी दूर तक जा सकते हैं। दो स्प्लिस विधियों के बीच एक वास्तविक निर्णय होता है: एक 12-फाइबर गुच्छा फाइबर ऑप्टिक पिगटेल स्प्लिसेस व्यक्तिगत रूप से, जो मिश्रित या चरणबद्ध समाप्ति के लिए उपयुक्त होता है, जबकि रिबन बड़े पैमाने पर संलयन द्वारा समाप्त होता है, जो पैमाने पर नाटकीय रूप से तेज़ होता है लेकिन आने वाली तरफ रिबन फाइबर और एक मिलान स्प्लिस रक्षक शासन की आवश्यकता होती है। व्यक्तिगत स्प्लिसिंग के लिए समाप्त किए गए प्लांट में रिबन का ऑर्डर देना श्रम बचत को श्रम दंड में बदल देता है।

प्रोजेक्ट विनिर्देश के आधार पर 12 फ़ाइबर पिगटेल रंग कोड TIA-598 या IEC कन्वेंशन का पालन कर सकता है। "मानक रंग" लिखने के बजाय विशिष्ट रेखा पर मानक को नाम दें, और इसे फ़्रेम में पहले से स्थापित अनुक्रम के विरुद्ध सत्यापित करें, क्योंकि दो सम्मेलनों के तहत पॉप्युलेट किया गया फ़्रेम प्रत्येक भविष्य की गलती का पता लगाने को धीमा कर देता है। वह सत्यापन पहली गलती के बजाय ओडीएफ स्वीकृति और फाइबर प्रबंधन से संबंधित है।

लंबाई वह क्षेत्र है जिसे अक्सर आदत से भरा जाता है, और यह प्राथमिकता के बजाय अंकगणित है। स्प्लिस पॉइंट से समाप्ति तक रूटिंग पथ लें, ट्रे को उसके निर्दिष्ट न्यूनतम मोड़ त्रिज्या पर कुंडलित करने के लिए आवश्यक स्लैक जोड़ें, एक सेवा भत्ता जोड़ें, फिर अगले मानक चरण तक राउंड अप करें। एक काम किया गया चित्रण: 1.2 मीटर मार्ग, एक ट्रे में दो कुंडलियाँ जिनकी बताई गई न्यूनतम त्रिज्या 30 मिमी (प्रति मोड़ लगभग 0.19 मीटर फाइबर, इसलिए 0.38 मीटर) है, साथ ही समाप्ति पर 0.1 मीटर, 1.68 मीटर देता है, जो 2.0 मीटर का क्रम बन जाता है। उससे नीचे ऑर्डर करें और फ़ाइबर को उसकी मोड़ सीमा से आगे ले जाया जाता है, जिससे क्षीणन उत्पन्न होता है जो ट्रे बंद होने के बाद ही दिखाई देता है। इससे ऊपर ऑर्डर करें और अतिरिक्त कैसेट को अवरुद्ध कर देता है, जिससे बाद के काम में बाधा आती है। वही अंकगणित यह तय करता है कि बाड़े में वह क्षमता है या नहीं, जो बिंदु हैपैच पैनल और बाड़े का चयनफ़ाइबर ऑप्टिक पिगटेल विनिर्देशन से एक अलग निर्णय होना बंद हो जाता है।

किसी भी अन्य चीज़ से पहले जैकेट का चयन फायर कोड द्वारा संचालित होता है। पीवीसी आमतौर पर पेश की जाने वाली सामान्य {{1}पयोगी सामग्री है, एक एलएसजेडएच फाइबर ऑप्टिक पिगटेल निर्दिष्ट किया जाता है जहां धूम्रपान विषाक्तता और संलग्न स्थानों में अस्पष्टता को विनियमित किया जाता है, और ओएफएनआर और ओएफएनपी पदनाम लागू होते हैं जहां राइजर और प्लेनम लिस्टिंग लागू होती है। ये प्रदर्शन के बजाय अनुपालन निर्णय हैं। सामग्री के नाम के बजाय आपके स्थानीय भवन, विद्युत और अग्नि कोड के लिए आवश्यक सूची लिखें, क्योंकि आवश्यकता क्षेत्राधिकार और परियोजना विनिर्देश के अनुसार भिन्न होती है।

एक मानक इनडोर फ़ाइबर ऑप्टिक पिगटेल सीधे आउटडोर एक्सपोज़र के लिए नहीं बनाया गया है, और हम ऑर्डर के बाद के बजाय ऑर्डर से पहले ऐसा कहना पसंद करेंगे। इसमें यूवी स्थिर, मौसम प्रतिरोधी जैकेटिंग और तापमान चक्र, नमी प्रवेश और यांत्रिक तनाव से बचने के लिए आवश्यक सुदृढीकरण का अभाव है। "आउटडोर" भी एक शर्त नहीं है, और बख्तरबंद और जलरोधक विनिमेय उत्तर नहीं हैं। यूवी एक्सपोज़र जैकेट केमिस्ट्री को संचालित करता है, खड़े पानी या संक्षेपण से सीलिंग और प्रवेश सुरक्षा को बढ़ावा मिलता है, कृंतक और यांत्रिक प्रभाव जोखिम कवच को संचालित करता है, और तापमान सीमा सामग्री की पसंद और उस योग्यता दोनों को संचालित करती है जिसके लिए असेंबली का परीक्षण किया गया है। उन शर्तों को निर्दिष्ट करें जिन्हें असेंबली देखेगी और निर्माण का पालन करने देगी।

यांत्रिक सीमाएँ असेंबली की अपनी संख्याओं के समान ही होती हैं। प्लांट ट्रंक केबल के बाहर के लिए उद्धृत खींचने वाले तनाव के आंकड़े छोटी कनेक्टरयुक्त असेंबली में स्थानांतरित नहीं होते हैं, जिनके सीमित पैरामीटर टेल केबल की तन्यता रेटिंग और समाप्त अंत के कनेक्टर प्रतिधारण बल हैं। आप जिस विशिष्ट निर्माण का ऑर्डर दे रहे हैं उसकी डेटाशीट से दोनों की आवश्यकता है, और उत्पाद परिवार के बजाय SKU के लिए उनकी आवश्यकता है।

टेल्कोर्डिया जीआर-326-कोर इस उत्पाद श्रेणी में सबसे अधिक उद्धृत और सबसे अधिक गलत तरीके से लागू किया गया क्रेडेंशियल है। यह सिंगल-मोड ऑप्टिकल फाइबर से जुड़ने के लिए उपयोग किए जाने वाले कनेक्टर और उनसे बने जम्पर असेंबलियों (टेलकोर्डिया) के लिए सामान्य आवश्यकताओं को निर्धारित करता है। फ़ील्ड-माउंटेबल कनेक्टर्स को GR-1081 के अंतर्गत अलग से कवर किया गया है, और कनेक्टर सफाई उत्पादों को GR-2923 के अंतर्गत अलग से कवर किया गया है।

इसके साथ उद्धृत दस्तावेज़ को अक्सर गलत तरीके से उद्धृत किया जाता है।GR-1435-CORE "मल्टी-फ़ाइबर ऑप्टिकल कनेक्टर्स के लिए सामान्य आवश्यकताएँ" है, जिसका अर्थ है मल्टी-फ़ाइबर, मल्टीमोड नहीं।यह एमपीओ{{1}स्टाइल असेंबलियों जैसे बहु-{0}फाइबर कनेक्टर्स को संबोधित करता है, और इसका विषय अभी भी सिंगल-मोड है। आपूर्तिकर्ता साहित्य का एक बड़ा हिस्सा इसे जीआर-326 के मल्टीमोड समकक्ष के रूप में लिखता है, और खरीदार अपने स्वयं के आरएफक्यू में त्रुटि प्राप्त करते हैं। यदि कोई आपूर्तिकर्ता मल्टीमोड फाइबर ऑप्टिक पिगटेल का समर्थन करने के लिए जीआर-326 दस्तावेज़ प्रदान करता है, तो सही प्रतिक्रिया जीआर-1435 के लिए पूछना नहीं है। यह पहचानना है कि उस परिवार में कोई टेलकोर्डिया जीआर दस्तावेज़ उत्पाद को कवर नहीं करता है, और इसके बजाय आईईसी प्रदर्शन ग्रेड और बैच परीक्षण डेटा पर स्वीकृति निर्दिष्ट करना है।

योग्यता साक्ष्य और वितरण साक्ष्य एक ही दस्तावेज़ नहीं हैं

एक जीआर-326 योग्यता रिपोर्ट एक कनेक्टर डिज़ाइन का वर्णन करती है जो परीक्षण व्यवस्था से बच गया; यह अगले महीने आने वाली रील के बारे में कुछ नहीं कहता है। आईएसओ 9001 प्रमाणित करता है कि एक विनिर्माण प्रक्रिया प्रलेखित और नियंत्रित है, न कि यह कि कोई भी बैच ऑप्टिकल विनिर्देश को पूरा करता है, और सीई और आरओएचएस बाजार पहुंच और पदार्थ घोषणाएं हैं। आपके शिपमेंट का वर्णन आपके बैच से जुड़ा एक परीक्षण रिकॉर्ड है, जिसमें माप विधि, तरंग दैर्ध्य, नमूना आधार और बैच पहचानकर्ता बताया गया है। जब आप किसी नेटवर्क मानक में कनेक्टर डिज़ाइन को मंजूरी दे रहे हों तो तीसरे पक्ष की योग्यता के बारे में पूछें। जब आप फ़ाइबर ऑप्टिक पिगटेल ऑर्डर की डिलीवरी स्वीकार कर रहे हों तो बैच रिकॉर्ड मांगें। दोनों को भ्रमित करने वाली बात यह है कि खरीदारों को एक प्रभावशाली प्रमाणपत्र और एक अप्रमाणित रील कैसे मिलती है।

वही नौ क्षेत्र भौतिक रूप से अलग-अलग ऑप्टिकल और यांत्रिक आवश्यकताओं का उत्पादन करते हैं, जो इस बात पर निर्भर करता है कि उत्पाद कहां उतरता है। नीचे दिए गए दोनों कॉलम बताई गई मान्यताओं से प्राप्त एक उदाहरणात्मक प्रारंभिक विनिर्देश हैं, न कि कोई सार्वभौमिक आवश्यकता।

धारणाएँ, और वे ग्रेड कैसे उत्पन्न करते हैं।GPON कॉलम 28 dB का क्लास B+ PON बजट मानता है, एक 1:32 स्प्लिटर लगभग 17.5 dB की खपत करता है, लगभग 5 dB फाइबर और स्प्लिस लॉस, और दो मेट कनेक्टर जोड़े। यह कई डीबी को आवंटित नहीं करता है, इसलिए ग्रेड सी पर्याप्त है और ग्रेड बी निर्दिष्ट करने से लिंक को मार्जिन की आवश्यकता नहीं होती है। डेटा सेंटर कॉलम इच्छित दर और पहुंच पर 2.6 डीबी के करीब एक चैनल बजट मानता है, लगभग 1.0 डीबी फाइबर और स्प्लिस हानि, 0.6 डीबी इंजीनियरिंग मार्जिन के रूप में रखा जाता है, और चार जुड़े जोड़े शेष 1.0 डीबी साझा करते हैं। यह एक माध्य के रूप में प्रति जोड़ी 0.25 डीबी की अनुमति देता है, जिसे ग्रेड सी बिना किसी हेडरूम के पूरी तरह से उपभोग करेगा, जबकि ग्रेड बी का 0.12 डीबी माध्य उम्र बढ़ने और पुनर्मिलन के लिए जगह छोड़ता है। विभाजन अनुपात, जोड़ी गिनती या आरक्षित मार्जिन बदलें और ग्रेड अनुशंसा इसके साथ बदलती है। ग्रेड बजट का आउटपुट है, आवेदन की विशेषता नहीं।

हमारी ओर से, नौ फ़ील्ड रिकॉर्ड छोड़ने वाले उत्पादन चरणों को मैप करते हैं: आने वाले फाइबर और फेरूल सत्यापन, क्लीविंग और सफाई, तापमान नियंत्रित इलाज के साथ कनेक्टर असेंबली, यूपीसी और एपीसी के लिए अलग-अलग पॉलिशिंग कार्यक्रम, स्वचालित अंत चेहरे निरीक्षण, और अंतिम लेबलिंग से पहले सम्मिलन हानि, वापसी हानि, निरंतरता, ध्रुवीयता, रंग अनुक्रम और लंबाई के लिए ऑप्टिकल परीक्षण। इनमें से कौन सा रिकॉर्ड मांगने लायक है, यह तैनाती और बीच के व्यावहारिक अंतर पर निर्भर करता हैएफटीटीएच, ओडीएफ और डेटा सेंटर वातावरणतय करें कि आपको प्रति -आइटम डेटा चाहिए या बैच आँकड़ा।

नौ पंक्तियाँ लिखिए। माप विधि और क्षीणन ग्रेड को लाइन 4 पर रिटर्न लॉस आवश्यकता से अलग बताएं, संस्करण वर्ष और लाइन 5 पर शासी स्वीकृति नियम बताएं, पॉलिश को प्रति आइटम एक के बजाय एक चैनल {{3} चौड़ा स्टेटमेंट टाइप करें, बाड़े से लंबाई की गणना करें, और परिवार के बजाय एसकेयू के लिए तन्यता और प्रतिधारण आंकड़ों की आवश्यकता है। यह अकेले ही इस उत्पाद श्रेणी द्वारा उत्पन्न होने वाले अधिकांश डिलीवरी विवादों को दूर कर देता है।

बाकी के लिए, आश्वासन के बजाय दस्तावेज़ मांगें। एक ऑर्डर के साथ उपलब्ध: डेटाशीट, प्रति{{1}आइटम या प्रति-बैच परीक्षण रिकॉर्ड, बताई गई माप पद्धति के साथ, सम्मिलन हानि और वापसी हानि रिपोर्ट, पैकिंग सूचियां और अनुरूपता प्रमाणपत्र। तुम कर सकते होअपने बैच परीक्षण रिकॉर्ड के साथ, अपने स्वयं के नौ लाइन विनिर्देश के विरुद्ध परीक्षण किए गए नमूने का अनुरोध करें. नौ फ़ील्ड भेजें और हम उसी प्रारूप में जवाब देंगे, जिसमें वे लाइनें भी शामिल होंगी जिन्हें हम वापस भेजेंगे। पूर्ण विनिर्देश विकल्प और अनुकूलन फ़ील्ड यहां सूचीबद्ध हैंफाइबर ऑप्टिक पिगटेल उत्पाद पृष्ठ.
