उच्च-घनत्व एलसी फाइबर कनेक्टर समाधान: यूनीबूट बनाम। धक्का दें-खींचें

रैक रियल एस्टेट महंगा है, और बैंडविड्थ की मांग बढ़ती रहती है। यही हकीकत है. सवाल यह नहीं है कि आपको सघन फाइबर बुनियादी ढांचे की आवश्यकता है या नहीं, बल्कि सवाल यह है कि आप रखरखाव का दुःस्वप्न पैदा किए बिना इसे कैसे बनाएंगे।

दो एलसी फ़ाइबर कनेक्टर डिज़ाइन समाधान के रूप में उभरे हैं: यूनीबूट केबल और पुश{1}पुल टैब कनेक्टर। वे विभिन्न समस्याओं का समाधान करते हैं. गलत को चुनने पर आपका समय, पैसा या दोनों खर्च होता है।

यूनीबूट दृष्टिकोण

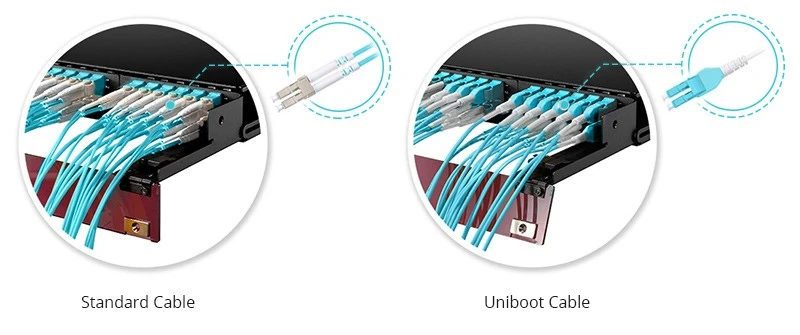

मानक एलसी डुप्लेक्स पैच केबल में दो अलग-अलग 3.0 मिमी जैकेट एक साथ चलते हैं, प्रत्येक में एक फाइबर होता है। अब 1यू बाड़े में भरे हुए उनमें से 48 की तस्वीर लें। आपके रैक का पिछला भाग स्पेगेटी जैसा दिखता है, हवा का प्रवाह अवरुद्ध है, और किसी भी चीज़ का पता लगाने के लिए शुभकामनाएँ।

यूनीबूट उस स्क्रिप्ट को फ़्लिप करता है। दोनों फाइबर एक 2.0 मिमी जैकेट के अंदर चलते हैं, जो एक एकीकृत कनेक्टर हाउसिंग में समाप्त होते हैं। आप लगभग आधे केबल वॉल्यूम को कभी-कभी बेहतर देख रहे हैं।

यहीं पर यह व्यावहारिक हो जाता है। हमारी इंजीनियरिंग टीम ने पिछली तिमाही में कई प्रकार के बाड़ों में घनत्व परीक्षण चलाया। परिणाम काफी सुसंगत थे:

25 डिग्री परिवेश पर OM4 केबल के साथ परीक्षण किया गया। सीएफएम को मानकीकृत पंखे विन्यास के साथ पीछे के निकास पर मापा जाता है।

कागज पर क्षमता संख्याएं समान दिखती हैं, लेकिन जिसने भी पूरी तरह से लोड किए गए एचडी पैनल पर काम किया है वह अंतर जानता है। मानक डुप्लेक्स के साथ, आप अंतिम 20% बंदरगाहों को आबाद करने के लिए केबलों से लड़ रहे हैं। यूनीबूट बस... फिट बैठता है।

ध्रुवीयता स्विचिंग

वास्तविक विश्व परिनियोजन में, किसी प्रोजेक्ट के अंतिम चरण तक ध्रुवीयता त्रुटियां अक्सर पता नहीं चल पाती हैं। यहां तक ​​कि पूरी तरह से लेबल किए गए और परीक्षण किए गए 200 {{3} फाइबर पॉड के लिए भी, पारंपरिक पैच कॉर्ड का उपयोग करते समय ए {{5} बी से एए ध्रुवता में आखिरी मिनट में बदलाव के परिणामस्वरूप भयावह पुनर्कार्य या थोक केबल प्रतिस्थापन होता है।

पारंपरिक डुप्लेक्स केबल के साथ, आप या तो नए केबल को समाप्त कर रहे हैं या ऑर्डर कर रहे हैं। स्विच करने योग्य यूनीबूट कनेक्टर के साथ, आप आवास को पॉप करते हैं, फाइबर स्थिति को घुमाते हैं, और आपका काम हो गया। कोई उपकरण नहीं. कोई जोड़-तोड़ नहीं. इसे कुछ बार करने पर लगभग 20 सेकंड का समय लगता है।

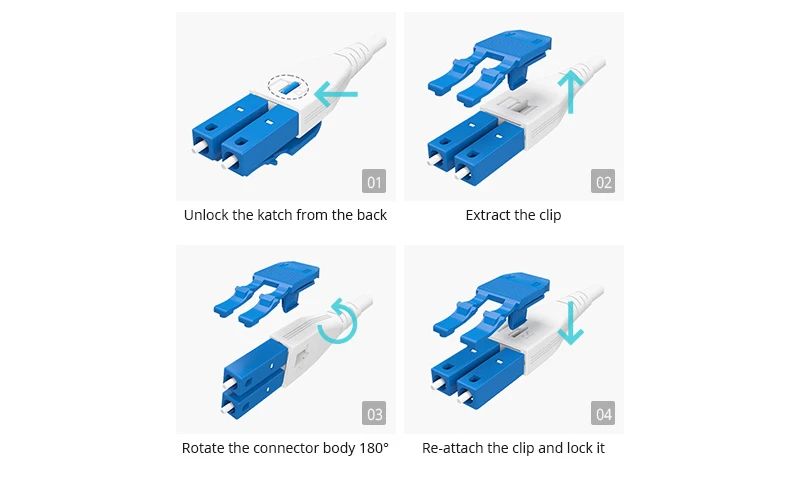

तंत्र निर्माता के अनुसार अलग-अलग होता है, लेकिन अधिकांश डिज़ाइन एक ही सिद्धांत पर काम करते हैं। दो एलसी फेरूल को टीएक्स और आरएक्स संरेखण को स्वैप करने के लिए आवास के भीतर पुन: स्थापित किया जा सकता है। कुछ फ्लिप तंत्र का उपयोग करते हैं; दूसरों के लिए आपको फेर्यूल्स को बाहर खिसकाने और उन्हें उल्टा करके दोबारा डालने की आवश्यकता होती है।

पुश करें-टैब कनेक्टर्स खींचें

समस्या अलग, समाधान अलग.

मानक एलसी कनेक्टर एक साइड लैच का उपयोग करते हैं, जिसे छोड़ने के लिए आप इसे दबाते हैं। जब आपकी उंगली साफ हो तो यह ठीक काम करता है। यह तब काम नहीं करता जब 96-पोर्ट पैनल में कनेक्टर्स को 2 मिमी की दूरी पर रखा जाता है और जिसकी आपको आवश्यकता होती है वह पंक्ति तीन के मध्य में होता है।

पुश-पुल टैब रिलीज़ तंत्र को स्थानांतरित करते हैं। साइड कुंडी तक पहुँचने के बजाय, आप एक विस्तारित टैब को पकड़ते हैं और सीधे पीछे की ओर खींचते हैं। एक हाथ. एक गति. निकटवर्ती बंदरगाह यथावत रहते हैं।

यह आपकी सोच से कहीं अधिक मायने रखता है। हमने तकनीशियनों को समान 48{2}पोर्ट पैनलों पर नियमित पैच मूव्स करने के लिए समय दिया है {{3}एक मानक एलसी के साथ लोड किया गया है, एक पुश{5}पुल के साथ। एकल मध्य-पैनल पोर्ट को डिस्कनेक्ट और पुनः कनेक्ट करने का औसत समय:

n=50 प्रति कनेक्टर प्रकार परीक्षण, तकनीशियनों के बीच मिश्रित अनुभव स्तर

जब तक आप रखरखाव विंडो के दौरान 200-पोर्ट माइग्रेशन नहीं कर रहे हैं, तब तक वह 5-सेकंड का अंतर ज्यादा नहीं लगता है। और वे आकस्मिक वियोग? प्रत्येक एक संभावित सेवा प्रभाव और अतिरिक्त समस्या निवारण समय है।

दोनों को कब संयोजित करें: पुश के साथ यूनिबूट करें-पुल

कुछ निर्माता एकीकृत पुश{0}पुल टैब के साथ यूनीबूट केबल पेश करते हैं। आपको केबल घनत्व लाभ के साथ-साथ पहुंच लाभ भी मिलता है। यह प्रीमियम विकल्प है, आमतौर पर मानक यूनीबूट की तुलना में 30% 50% अधिक महंगा होता है - लेकिन हाइपरस्केल तैनाती के लिए जहां श्रम लागत सामग्री की लागत से कम होती है, गणित आमतौर पर काम करता है।

हमारे परिनियोजन अनुभव के आधार पर, यहां वे ग्राहक प्रोफ़ाइल हैं जो यूनिबूट + पुश-पुल संयोजन से सबसे अधिक लाभान्वित होते हैं:

अल्ट्रा-उच्च-घनत्व (यूएचडी) पैच पैनल उपयोगकर्ता

जब आप 96 या 144 एलसी पोर्ट को 1यू फ़ुटप्रिंट में पैक कर रहे होते हैं, तो मानक कनेक्टर लैच भौतिक रूप से पहुंच से बाहर हो जाते हैं। इन घनत्वों पर, पुश{{4}पुल टैब अच्छे नहीं हैं{{5}से लेकर{6}वे व्यावहारिक संचालन के लिए न्यूनतम हैं। जब कनेक्टर इतने कसकर लगाए गए हों तो आपकी उंगलियां सचमुच साइड की कुंडी तक नहीं पहुंच पातीं।

एआई कंप्यूट क्लस्टर और एचपीसी वातावरण

एआई प्रशिक्षण कार्यभार विलंबता {{0} संवेदनशील और केबलिंग {{1} गहन है, जिसमें अक्सर बड़े पैमाने पर 400G/800G ब्रेकआउट तैनाती शामिल होती है। जीपीयू क्लस्टर्स का समर्थन करने वाले स्पाइन {{5}लीफ आर्किटेक्चर के लिए, हम पूरे कोर लेयर में इस संयोजन की अनुशंसा करते हैं। इन परिवेशों में निरंतर लिंक ट्यूनिंग और तीव्र क्षमता विस्तार होता है। आपको ऐसे कनेक्टर की आवश्यकता होती है जो आपकी ऑप्स टीम को धीमा न करें।

एआई/एचपीसी परिनियोजन के लिए कस्टम समाधान

जीपीयू क्लस्टर केबलिंग की अनूठी आवश्यकताएं हैं: उच्च पोर्ट गणना, तंग मोड़ त्रिज्या बाधाएं, और थर्मल प्रबंधन संबंधी चिंताएं। हम विशेष रूप से आपके रैक लेआउट के लिए डिज़ाइन किए गए कस्टम {{1}लंबाई केबल किट प्रदान करते हैं, जिसमें स्विच के लिए मैचर्ड लंबाई बंडल भी शामिल हैं, जो कि केबल स्लैक को कम करते हैं और वायु प्रवाह को अधिकतम करते हैं। परिनियोजन में तेजी लाने के लिए फ़ंक्शन (स्टोरेज फैब्रिक, जीपीयू इंटरकनेक्ट, प्रबंधन नेटवर्क) द्वारा पूर्व-{7}}लेबल और रंग-कोड किया गया।

कोलोकेशन प्रदाता और रिमोट हैंड्स ऑपरेशंस

यदि आपका व्यवसाय मॉडल दूरस्थ हाथों के तकनीशियनों द्वारा निष्पादित उच्च मात्रा वाले एमएसी (चाल, जोड़ना, परिवर्तन) पर निर्भर करता है, तो कनेक्टर का चयन सीधे त्रुटि दर को प्रभावित करता है। यूनीबूट कनेक्टर्स पर एक क्लिक पोलरिटी स्विचिंग से फ़ील्ड गलत कॉन्फ़िगरेशन को 80% या उससे अधिक तक कम किया जा सकता है। इससे विपरीत ध्रुवता के कारण कम परेशानी होती है और बुनियादी समस्या निवारण पर कम समय बर्बाद होता है।

थर्मल बाधाओं के साथ विरासती सुविधा रेट्रोफिट्स

पुराने डेटा केंद्रों में जहां केबल ट्रे पहले से ही क्षमता पर हैं और वायु प्रवाह पथ से समझौता किया गया है, यूनीबूट पर स्वैप करने से आपके केबल मार्ग का लगभग 50% स्थान तुरंत खाली हो जाता है। अलमारियाँ के पीछे के माध्यम से बेहतर वायु प्रवाह शीतलन लागत को सार्थक रूप से कम कर सकता है {{2}हमने ऐसे मामले देखे हैं जहां इस एकल परिवर्तन से गलियारे का तापमान कई डिग्री तक गिर गया।

आपकी वास्तविक समस्या से मेल खाते समाधान

प्रत्येक परिनियोजन को सबसे शानदार कनेक्टर की आवश्यकता नहीं होती है. यहां बताया गया है कि हम आम तौर पर ग्राहकों के साथ बातचीत कैसे करते हैं:

आपका मुख्य सिरदर्द केबल पाथवे कंजेशन है

यूनीबूट आपका उत्तर है। केबल व्यास में ~50% की कमी का मतलब है कि आपके केबल ट्रे और ऊर्ध्वाधर प्रबंधकों के पास वास्तव में सांस लेने के लिए जगह है। बोनस: केबल का वजन कम होने से समय के साथ कनेक्टर्स पर कम दबाव पड़ता है।

विशिष्ट फिट:टीओआर स्विच, उच्च {{0}घनत्व सर्वर पंक्तियाँ, जहाँ भी आप एक ही मार्ग से 50+ पैच केबल चला रहे हैं।

आपका मुख्य सिरदर्द पैनल की पहुंच है

पुश - टैब खींचकर इसका समाधान करें। यदि आपके तकनीशियन नियमित रूप से पूरी तरह से लोड किए गए पैनलों में काम कर रहे हैं और आप अतिरिक्त डिस्कनेक्ट देख रहे हैं या पहुंच के बारे में शिकायतें सुन रहे हैं, तो यह समाधान है।

विशिष्ट फिट:कोर/एकत्रीकरण पैच पैनल, मीटमी रूम, कोई भी पैनल जो 80% से अधिक आबादी वाला हो और नियमित मैक गतिविधि देखता हो।

आपका मुख्य सिरदर्द ध्रुवीयता प्रबंधन है

स्विच करने योग्य यूनीबूट कनेक्टर कई केबल ध्रुवों को स्टॉक करने और फ़ील्ड समाप्ति त्रुटियों को रोकने की आवश्यकता को समाप्त करते हैं। यदि आपको कभी A-A केबल के एक बॉक्स को रात भर एक्सप्रेस करना पड़ा है क्योंकि किसी ने A{2}}B का ऑर्डर दिया है, तो आप यहां मूल्य जानते हैं।

विशिष्ट फिट:अनिश्चित या विकसित ध्रुवता आवश्यकताओं के साथ नई तैनाती, इन्वेंट्री सादगी के लिए एकल केबल SKU पर मानकीकरण करने वाले संगठन।

एकल-एसकेयू इन्वेंटरी प्रोग्राम

कई केबल ध्रुवताओं और लंबाई को प्रबंधित करने से थक गए? हम क्यूरेटेड लंबाई चयन (आमतौर पर 1 मी, 2 मी, 3 मी, 5 मी) के साथ स्विच करने योग्य यूनीबूट कनेक्टर पर मानकीकरण करने में आपकी सहायता कर सकते हैं जो 95%+ उपयोग के मामलों को कवर करता है। इन्वेंट्री जटिलता को कम करें, ऑर्डर देने की त्रुटियों को खत्म करें और अपनी ऑप्स टीम के लिए प्रशिक्षण को सरल बनाएं।

आप 400जी/800जी और इससे आगे के लिए निर्माण कर रहे हैं

LC फ़ाइबर कनेक्टर जल्द ही ख़त्म नहीं होने वाला है-400G-FR4 और 400G-LR4 ट्रांसीवर LC डुप्लेक्स इंटरफ़ेस का उपयोग करते हैं, और वे अधिकांश एंटरप्राइज़ 400G परिनियोजन की रीढ़ हैं। लेकिन इन गति पर घनत्व की आवश्यकताएं केबल प्रबंधन को महत्वपूर्ण बनाती हैं।

400जी ब्रेकआउट अनुप्रयोगों के लिए {{1}जहां एक एकल क्यूएसएफपी{{2}डीडी पोर्ट 4x100जी सर्वर कनेक्शन को संचालित करता है। कम केबल बल्क बढ़े हुए वायु प्रवाह के लिए जगह छोड़ता है जो कि उच्च {{8}वाट क्षमता वाले ट्रांसीवर की मांग है।

400G/800G कस्टम ब्रेकआउट समाधान

उच्च-स्पीड ब्रेकआउट केबलिंग वह जगह है जहां अनुकूलन सबसे अधिक मूल्य प्रदान करता है। हम निर्माण करते हैं:

आपके विशिष्ट रैक ज्यामिति से मेल खाने वाले कस्टम पैर की लंबाई के साथ एमटीपी से - एलसी ब्रेकआउट हार्नेस

सीधे{{0}कॉपर (डीएसी) और सक्रिय ऑप्टिकल केबल (एओसी) असेंबलियों को गैर{{1}मानक लंबाई में जोड़ें

मिश्रित पीढ़ी के उपकरणों के लिए विभिन्न कनेक्टर प्रकारों (MTP-8 से LC, MTP-12 से LC, आदि) को संयोजित करने वाले हाइब्रिड हार्नेस

विस्तारित {{2}पहुंच या मल्टी{3}हॉप अनुप्रयोगों के लिए कम {{0}नुकसान कनेक्टर विकल्प (0.15dB IL से कम या उसके बराबर)

शिपिंग से पहले प्रत्येक असेंबली को आपके विनिर्देशों के अनुसार 100% परीक्षण किया जाता है, जिसमें प्रविष्टि हानि, वापसी हानि और ध्रुवीयता सत्यापन शामिल होता है।

वास्तविक-विश्व अनुप्रयोग परिदृश्य

विभिन्न वातावरण कनेक्टर प्रदर्शन के विभिन्न पहलुओं पर जोर देते हैं। यहां हमने विभिन्न परिनियोजन प्रकारों में कार्य देखा है:

हाइपरस्केल डेटा सेंटर

ये सुविधाएं परिचालन वेग के लिए अनुकूलित हैं। जब आप प्रति सप्ताह हजारों कनेक्शन तैनात कर रहे होते हैं, तो श्रम घटक कुल लागत पर हावी हो जाता है। पुश के साथ यूनीबूट {{2} पुल टैब नए बिल्ड के लिए तेजी से मानक बन रहा है {{3} तेज तैनाती और कम त्रुटि दर के माध्यम से अपफ्रंट प्रीमियम जल्दी से वापस भुगतान करता है।

विशिष्ट विशिष्टता:OS2 सिंगल{{1}मोड, 2.0मिमी यूनिबूट विद पुश{3}पुल, स्विचेबल पोलरिटी, पूर्व-परीक्षणित और लेबल किया हुआ। अधिकांश रैक परिदृश्यों को कवर करते समय इन्वेंट्री जटिलता को कम करने के लिए लंबाई को 1 मीटर, 2 मीटर, 3 मीटर और 5 मीटर तक मानकीकृत किया गया है।

हाइपरस्केल कस्टम प्रोग्राम

10,000+ केबलों की तैनाती के लिए, हम पेशकश करते हैं:

रैक या पॉड द्वारा किटिंग: प्रत्येक इंस्टालेशन क्षेत्र के लिए आवश्यकतानुसार पूर्व-क्रमबद्ध केबल बंडल पैक किए गए

कस्टम लेबलिंग: आपका नामकरण, आपकी रंग योजना, कारखाने में मुद्रित

चरणबद्ध डिलीवरी: आपके शेड्यूल के अनुसार शिप करें, हमारे नहीं {{0}साप्ताहिक ड्रॉप आपके परिनियोजन चरणों के अनुरूप

समर्पित इन्वेंट्री बफ़र: हमारी सुविधा पर रखा गया सुरक्षा स्टॉक, उसी -सप्ताह की शिपिंग के लिए उपलब्ध है

वॉल्यूम मूल्य निर्धारण लागू होता है. कार्यक्रम विवरण के लिए हमसे संपर्क करें.

एंटरप्राइज़ डेटा केंद्र

मिश्रित बुनियादी ढांचे और लंबे ताज़ा चक्र का मतलब है कि आप अक्सर मौजूदा कनेक्टर मानकों के साथ काम कर रहे हैं। व्यावहारिक दृष्टिकोण आम तौर पर स्तरित होता है: यूनीबूट या पुश{{1}उच्च घनत्व वाले कैबिनेट में खींचें, कम घनत्व वाले क्षेत्रों में मानक डुप्लेक्स जहां प्रीमियम उचित नहीं है।

यदि आप किसी मौजूदा सुविधा को पुनः स्थापित कर रहे हैं, तो पहले अपने उच्चतम {{0}संकुलन पथों पर यूनीबूट परिनियोजन पर ध्यान केंद्रित करें। तात्कालिक राहत अक्सर दृष्टिकोण के विस्तार को उचित ठहराती है।

एंटरप्राइज़ स्टार्टर किट

पूर्ण उच्च-घनत्व प्रवासन के लिए प्रतिबद्ध होने के लिए तैयार नहीं हैं? हम मूल्यांकन किट प्रदान करते हैं जिसमें सामान्य लंबाई में यूनीबूट और पुश - पुल केबल का मिश्रण होता है। अपने परिवेश में उनका परीक्षण करें, अपनी टीम से प्रतिक्रिया प्राप्त करें, फिर आत्मविश्वास के साथ आगे बढ़ें।

टेलीकॉम सेंट्रल कार्यालय और कोलो मीट-मी रूम

विश्वसनीयता और मानकीकरण यहां निर्णय लेते हैं। कई वाहक विशिष्ट कनेक्टर विशिष्टताओं के साथ अनुमोदित विक्रेता सूची बनाए रखते हैं। पुश-पुल टैब ऑप्टिकल वितरण फ़्रेमों में विशेष रूप से मूल्यवान हैं जहां तकनीशियनों को आसन्न लाइव सर्किट को प्रभावित किए बिना व्यक्तिगत कनेक्शन तक पहुंचने की आवश्यकता होती है।

कोलो वातावरण की बहु{{0}किरायेदार प्रकृति भी जवाबदेही की आवश्यकताएं पैदा करती है {{1}प्रदाताओं के बीच स्वच्छ कनेक्टर हैंडऑफ मायने रखती है, और पुश{2}पुल डिज़ाइन क्रॉस-कनेक्ट कार्य के दौरान आकस्मिक गड़बड़ी के जोखिम को कम करते हैं।

कैरियर-ग्रेड कस्टम विनिर्माण

हम प्रमुख वाहकों और कोलो ऑपरेटरों द्वारा आवश्यक कस्टम विशिष्टताओं का समर्थन करते हैं:

विशिष्ट प्रविष्टि हानि और वापसी हानि सीमा का अनुपालन

किरायेदार की पहचान के लिए कस्टम जैकेट रंग

विस्तारित स्थायित्व परीक्षण (1000+ संभोग चक्र)

प्रति केबल पूर्ण ट्रैसेबिलिटी दस्तावेज़ीकरण

RoHS, REACH, और क्षेत्रीय अनुपालन प्रमाणपत्र

पहले से ही अनुमोदित विक्रेता सूची में हैं? हमें अपनी आवश्यकताएं बताएं-हम उनका सटीक मिलान करेंगे।

विशिष्टताएँ जो वास्तव में मायने रखती हैं

जब आप एलसी फाइबर कनेक्टर विकल्पों का मूल्यांकन कर रहे हों, तो मार्केटिंग से परे आपको क्या देखना चाहिए:

निविष्ट वस्तु का नुकसान

यादृच्छिक संभोग के लिए उद्योग मानक 0.30dB से कम या उसके बराबर है। प्रीमियम कनेक्टर मास्टर संदर्भ के विरुद्ध 0.15dB से कम या इसके बराबर हिट करते हैं। कड़ी विशिष्टता अधिक मायने रखती है क्योंकि उच्च डेटा दरों पर लिंक बजट पतले हो जाते हैं।

0.30dB को परिप्रेक्ष्य में रखने के लिए: यह आपके लिंक में लगभग 120 मीटर मानक सिंगल मोड फाइबर जोड़ने के बराबर है। एकल कनेक्शन के लिए विनाशकारी नहीं है, लेकिन जब आप कई पैच बिंदुओं को जोड़ रहे होते हैं तो यह बढ़ जाता है।

कस्टम हानि विशिष्टताएँ

सख्त सहनशीलता की आवश्यकता वाले अनुप्रयोगों के लिए {{0}लंबे {{1}हॉल लिंक, डीडब्ल्यूडीएम सिस्टम, या मल्टी{2}हॉप आर्किटेक्चर{{3}हम 0.15 डीबी से कम या उसके बराबर या 0.10 डीबी सम्मिलन हानि से भी कम या उसके बराबर निर्मित और परीक्षण किए गए केबल प्रदान करते हैं। प्रत्येक केबल एक व्यक्तिगत परीक्षण रिपोर्ट के साथ आती है जो वास्तविक मापित मान दिखाती है, न कि सामान्य सीमा के विरुद्ध केवल "पास/असफल" होती है।

वापसी हानि

यूपीसी पॉलिश के लिए 50 डीबी से अधिक या उसके बराबर, एपीसी के लिए 60 डीबी से अधिक या उसके बराबर। कम रिटर्न हानि (उच्च डीबी संख्या) का अर्थ है एनालॉग वीडियो, डीडब्ल्यूडीएम और कुछ उच्च गति डिजिटल अनुप्रयोगों के लिए महत्वपूर्ण स्रोत की ओर कम सिग्नल प्रतिबिंब।

यांत्रिक स्थायित्व

500+ संभोग चक्र रेटिंग देखें। उच्च-MAC वातावरण में, कनेक्टर्स को बहुत सारी गतिविधियाँ देखने को मिलती हैं। सस्ते कनेक्टर लगभग 200-300 चक्रों में खराब होने लगते हैं; गुणवत्ता कनेक्टर्स 1000+. के माध्यम से विशिष्टता बनाए रखते हैं

विस्तारित स्थायित्व विकल्प

असाधारण रूप से उच्च मैक गतिविधि (ट्रेडिंग फ़्लोर, प्रसारण सुविधाएं, परीक्षण प्रयोगशाला) वाले वातावरण के लिए, हम सत्यापित प्रदर्शन प्रतिधारण के साथ संभोग चक्रों के लिए रेटेड कनेक्टर प्रदान करते हैं। हमारे विस्तारित जीवन संबंधक कार्यक्रम के बारे में पूछें।

रखरखाव पर एक त्वरित शब्द

उच्च-घनत्व का अर्थ है कम जगह में अधिक कनेक्टर, जिसका अर्थ है संदूषण के अधिक अवसर। फेरूल एंड फेस पर एक भी धूल का कण सम्मिलन हानि को 1dB या अधिक तक बढ़ा सकता है - जो आपके लिंक में 400 मीटर फाइबर जोड़ने के बराबर है।

समाधान सरल है लेकिन समझौता योग्य नहीं है: मेटिंग से पहले प्रत्येक कनेक्टर का निरीक्षण करें और उसे साफ़ करें। एक क्लिक क्लीनर त्वरित रखरखाव के लिए काम करता है; जिद्दी संदूषण के लिए, आईपीए {{3}डम्प्ड लिंट {{4}फ्री वाइप्स और उसके बाद ड्राई वाइप्स। सत्यापित करने के लिए हमेशा सफाई के बाद निरीक्षण करें।

यदि आपकी टीम पहले से ही इसे ईमानदारी से नहीं कर रही है, तो शुरू करें। यह किसी भी अन्य एकल अभ्यास की तुलना में अधिक परेशानी वाले टिकटों को रोकता है।

प्रीमियम का भुगतान कब होता है?

आइए संख्याओं पर बात करें। कनेक्टर प्रकारों के बीच मूल्य प्रसार वास्तविक है लेकिन अक्सर लोगों की अपेक्षा से कम होता है:

कीमत अनुमानित; मात्रा, फाइबर प्रकार और आपूर्तिकर्ता के अनुसार काफी भिन्न होता है।

ब्रेक-ईवन गणित आपके श्रम दर और तैनाती पैमाने पर काफी हद तक निर्भर करता है। 1,000-केबल परिनियोजन के लिए जहां यूनिबूट इंस्टॉलेशन के दौरान प्रति केबल 2 मिनट बचाता है, आप लगभग 33 घंटे की श्रम बचत देख रहे हैं। $75/घंटा पूरी तरह से भरी हुई तकनीशियन लागत पर, यह $2,500-अक्सर शेष मार्जिन के साथ कनेक्टर प्रीमियम को कवर करने के लिए पर्याप्त है।

जहां गणित सम्मोहक हो जाता है वह निरंतर रखरखाव में होता है। यदि आपकी सुविधा प्रति माह 50 पैच चालें देखती है और प्रति माह एक आकस्मिक डिस्कनेक्ट को रोकते हुए प्रति चाल 5 सेकंड बचाती है, तो 5 साल के बुनियादी ढांचे के जीवनचक्र में संचयी मूल्य बढ़ जाता है।

टीसीओ केस स्टडी: मध्य-आकार का वित्तीय डेटा सेंटर

हमने हाल ही में अपने निजी क्लाउड इंफ्रास्ट्रक्चर को स्थानांतरित करने वाले एक वित्तीय सेवा ग्राहक के लिए स्वामित्व विश्लेषण की पूरी कुल लागत पूरी की है। वास्तविक संख्याएँ इस प्रकार दिखती थीं:

परिनियोजन प्रोफ़ाइल:

सुविधा का आकार: ~120 अलमारियाँ

दायरा: वितरण के लिए कोर स्विचिंग परत, 5,000 एलसी - एलसी पैच केबल

तुलना: मानक डुप्लेक्स एलसी बनाम पुश{1}}पुल टैब के साथ यूनिबूट

लागत तुलना:

श्रम की गणना $75/घंटा पूरी तरह से की गई। घटना पुनर्प्राप्ति में तकनीशियन का समय और अनुमानित व्यावसायिक प्रभाव शामिल है।

अग्रिम सामग्री प्रीमियम अनिवार्य रूप से पहले वर्ष में स्थापना श्रम बचत से ऑफसेट था। तीसरे साल तक, ग्राहक आगे था{{1}और पांच साल के टीसीओ ने अपेक्षाकृत मामूली तैनाती पर लगभग 24,000 डॉलर की बचत दिखाई। बड़ी सुविधाओं या उच्च मैक वॉल्यूम वाले लोगों के लिए, आरओआई समयरेखा महत्वपूर्ण रूप से संकुचित हो जाती है।

कस्टम टीसीओ विश्लेषण

क्या आप अपने विशिष्ट परिवेश के लिए संख्याएँ देखना चाहते हैं? हम योग्य अवसरों के लिए मानार्थ टीसीओ मॉडलिंग की पेशकश करते हैं। अपनी सुविधा प्रोफ़ाइल प्रदान करें {{1}कैबिनेट संख्या, एमएसी वॉल्यूम, श्रम दर, वर्तमान कनेक्टर प्रकार {{2}और हम अनुमानित लागत और भुगतान समयरेखा दिखाते हुए एक अनुकूलित तुलना तैयार करेंगे।

कॉल करना

यहां वह निर्णय वृक्ष है जिसके माध्यम से हम ग्राहकों को लेकर चलते हैं:

सबसे आम गलती जो हम देखते हैं? कम घनत्व वाले क्षेत्रों में कम घनत्व वाले क्षेत्रों में {{0} से अधिक निर्दिष्ट करें, जबकि कम घनत्व वाले क्षेत्रों में {{2} से अधिक निर्दिष्ट करें कि यह वास्तव में कहां मायने रखता है। एक सुविधा जो हर जगह प्रीमियम कनेक्टर लगाती है वह पैसे की बर्बादी कर रही है। एक सुविधा जो अपने 96-पोर्ट एकत्रीकरण पैनल में कनेक्टर्स पर कंजूसी करती है, भविष्य में सिरदर्द पैदा कर रही है। अपने बुनियादी ढांचे के प्रत्येक क्षेत्र में विशिष्ट बाधा के समाधान का मिलान करें।

कई सुविधाओं में कनेक्टर विनिर्देशों को मानकीकृत करने वाले संगठनों के लिए, फाइबर ऑप्टिक कनेक्टर चयन प्रक्रिया वास्तविक पैनल कॉन्फ़िगरेशन के साथ हाथों-हाथ मूल्यांकन से लाभान्वित होती है। नमूना किट बड़े ऑर्डर देने से पहले आपकी टीम को अंतर महसूस कराते हैं।

डिज़ाइन परामर्श सेवा

किसी नये निर्माण या बड़े उन्नयन की योजना बना रहे हैं? हमारी तकनीकी टीम आपके नेटवर्क टोपोलॉजी की समीक्षा कर सकती है और आपकी विशिष्ट आवश्यकताओं के लिए अनुकूलित कनेक्टर रणनीति की सिफारिश कर सकती है:

सामग्री विकास का बिल: लंबाई, मात्रा और विशिष्टताओं के साथ पूरा केबल शेड्यूल

कस्टम लंबाई अनुकूलन: सही आकार के केबलों के साथ अपशिष्ट को कम करें और सौंदर्यशास्त्र में सुधार करें

चरणबद्ध परिनियोजन योजना: उच्च {{0}प्रभाव वाले क्षेत्रों को प्राथमिकता दें, कम मूल्य वाले उन्नयन को स्थगित करें

विशिष्टता लेखन: अपनी खरीद टीम को स्पष्ट, सटीक आरएफक्यू जारी करने में सहायता करें

यह सेवा न्यूनतम वॉल्यूम सीमा से अधिक की परियोजनाओं के लिए निःशुल्क है।

आगे क्या होगा

एलसी फाइबर कनेक्टर दो दशकों से डेटा सेंटर वर्कहॉर्स रहा है, और यह जल्द ही कहीं नहीं जाएगा। लेकिन जिस तरह से हम एलसी को तैनात करते हैं वह सघन पैनल, तंग स्थान और उच्च डेटा दर विकसित कर रहा है। यूनीबूट और पुश-पुल डिज़ाइन उन वास्तविकताओं की सीधी प्रतिक्रिया हैं।

यदि आप ऐसे बुनियादी ढांचे की योजना बना रहे हैं, जिसे आज 100जी से कल 400जी या 800जी तक बढ़ाने की जरूरत है, तो अब आप जो कनेक्टर निर्णय लेंगे, वे या तो उस विकास का समर्थन करेंगे या उसे बाधित करेंगे। इसे पहले ही ठीक कर लेना बाद में रेट्रोफिटिंग करने की तुलना में सस्ता है।

विशिष्ट कॉन्फ़िगरेशन पर प्रश्न या परिनियोजन निर्दिष्ट करने में सहायता की आवश्यकता है? हमारी तकनीकी टीम ने अधिकांश किनारे के मामलों को देखा है और आपको बता सकती है कि समान वातावरण में क्या काम किया जाता है।

संदर्भ

दूरसंचार उद्योग संघ। टीआईए-568.3-डी: ऑप्टिकल फाइबर केबलिंग और घटक मानक।

आईईसी 61754-20:2012 - फाइबर ऑप्टिक इंटरकनेक्टिंग डिवाइस और निष्क्रिय घटक - फाइबर ऑप्टिक कनेक्टर इंटरफेस - एलसी कनेक्टर परिवार टाइप करें।

कॉर्निंग ऑप्टिकल कम्युनिकेशंस। "800जी: डेटा सेंटर ऑपरेटरों को क्या जानना आवश्यक है।" तकनीकी संक्षिप्त, 2024।

ईथरनेट संशोधन के लिए IEEE 802.3cu-2021 - मानक: सिंगल मोड फाइबर पर 100 Gb/s और 400 Gb/s ऑपरेशन के लिए भौतिक परतें और प्रबंधन पैरामीटर।
