एफबीटी बनाम पीएलसी स्प्लिटर: अंतर, हानि और चयन

निर्णय केवल प्रौद्योगिकी के नाम या इकाई मूल्य पर आधारित नहीं होना चाहिए। पोर्ट गिनती, स्प्लिट पैटर्न, अधिकतम प्रविष्टि हानि, एकरूपता, ऑपरेटिंग तरंग दैर्ध्य, पैकेज प्रकार, कनेक्टर हानि और पूर्ण ऑप्टिकल बजट सभी प्रभावित करते हैं कि स्प्लिटर उपयुक्त है या नहीं।

जिन पाठकों को व्यापक परिचय की आवश्यकता है वे पहले इसकी समीक्षा कर सकते हैंऑप्टिकल स्प्लिटर प्रकार और कार्य सिद्धांतों के लिए मार्गदर्शिका. नीचे दिए गए अनुभाग विशेष रूप से इस बात पर ध्यान केंद्रित करते हैं कि एफबीटी और पीएलसी डिज़ाइन कैसे भिन्न हैं और उन अंतरों को एक रक्षात्मक चयन में कैसे बदला जाए।

एफबीटी या पीएलसी: त्वरित चयन गाइड

एक ऑप्टिकल स्प्लिटर क्या करता है?

एक ऑप्टिकल स्प्लिटर एक निष्क्रिय घटक है जो दो या दो से अधिक आउटपुट फाइबर के बीच इनपुट ऑप्टिकल पावर वितरित करता है। यह सिग्नल को प्रवर्धित, पुनर्जीवित या इलेक्ट्रॉनिक रूप से स्विच नहीं करता है। इसलिए प्रत्येक आउटपुट को इनपुट की तुलना में कम ऑप्टिकल पावर प्राप्त होती है, भले ही डिवाइस में कोई विनिर्माण हानि न हो।

ऑप्टिकल स्प्लिटर्स का उपयोग FTTH, GPON, XGS{{0}PON, ऑप्टिकल डिस्ट्रीब्यूशन नेटवर्क, मॉनिटरिंग लिंक और अन्य पॉइंट{{1}से -मल्टीपॉइंट सिस्टम में किया जाता है। कॉन्फ़िगरेशन को 1×2, 1×8 या 2×16 के रूप में लिखा जा सकता है, जहां पहला नंबर इनपुट गिनती की पहचान करता है और दूसरा आउटपुट गिनती की पहचान करता है।

शर्तेंकपलरऔरविभाजककभी-कभी ओवरलैप हो जाते हैं। एक कपलर ऑप्टिकल पावर को संयोजित या विभाजित कर सकता है, जबकि स्प्लिटर का उपयोग आमतौर पर तब किया जाता है जब प्राथमिक उद्देश्य कई आउटपुट को वितरित करना होता है। इन उपकरणों द्वारा साझा किए गए मापदंडों की अधिक विस्तृत व्याख्या के लिए, यह मार्गदर्शिका देखेंफाइबर ऑप्टिक कपलर और स्प्लिटर विनिर्देश.

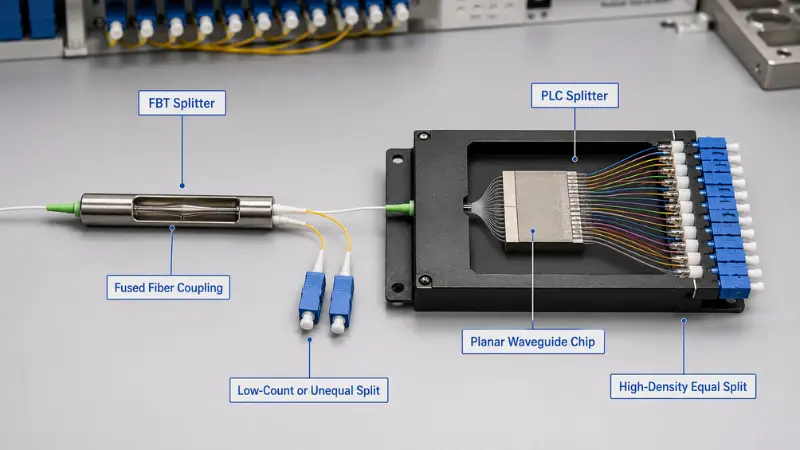

एफबीटी और पीएलसी स्प्लिटर्स कैसे काम करते हैं?

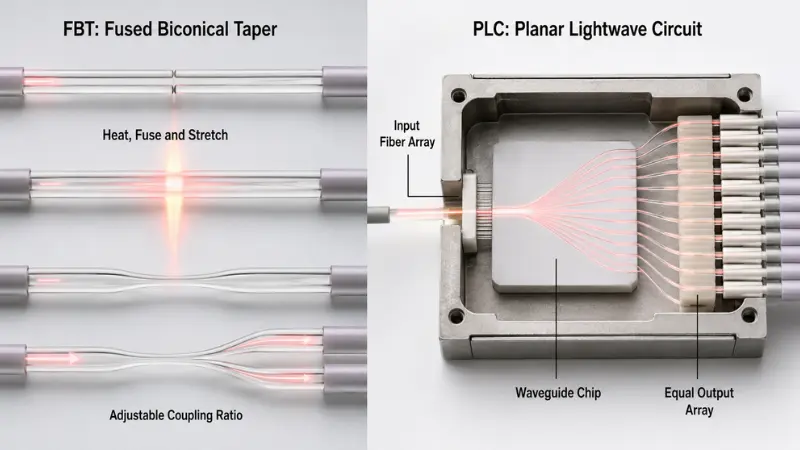

एफबीटी स्प्लिटर प्रौद्योगिकी

एफबीटी का मतलब हैफ़्यूज्ड बाइकोनिकल टेपर. विनिर्माण के दौरान, एक पतला युग्मन क्षेत्र बनाने के लिए दो या दो से अधिक ऑप्टिकल फाइबर को संरेखित किया जाता है, गर्म किया जाता है, जोड़ा जाता है और फैलाया जाता है। विनिर्माण प्रक्रिया नियंत्रित करती है कि फाइबर के बीच ऑप्टिकल पावर कैसे स्थानांतरित होती है।

क्योंकि युग्मन को समायोजित किया जा सकता है, एफबीटी उपकरण असमान अनुपात के लिए विशेष रूप से उपयोगी होते हैं। वाणिज्यिक उत्पादों को 50/50, 40/60, 20/80, 10/90 या अन्य निर्दिष्ट वितरणों के लिए डिज़ाइन किया जा सकता है। उदाहरण के लिए, एएफएल 5% से 50% तक उपलब्ध युग्मन अनुपात के साथ फ़्यूज्ड वाइडबैंड कप्लर्स प्रकाशित करता है। यह प्रत्येक FBT डिवाइस के लिए एक सार्वभौमिक विशिष्टता के बजाय एक उत्पाद - पारिवारिक उदाहरण है।एएफएल की आधिकारिक वाइडबैंड कपलर जानकारीसंबंधित कार्यक्षेत्र और योग्यता विवरण प्रदान करता है।

एक कॉम्पैक्ट1×2 एफबीटी फाइबर ऑप्टिक स्प्लिटरइसलिए यह एक मॉनिटरिंग टैप, कम गिनती वाली शाखा या एप्लिकेशन के लिए उपयुक्त हो सकता है जहां दो पथों के लिए अलग-अलग पावर स्तरों की आवश्यकता होती है।

एफबीटी प्रदर्शन का मूल्यांकन अभी भी वास्तविक डेटा शीट से किया जाना चाहिए। कुछ उत्पाद चयनित तरंग दैर्ध्य विंडो के लिए अनुकूलित हैं, जबकि योग्य वाइडबैंड डिज़ाइन भी उपलब्ध हैं। यह मान लेना सही नहीं है कि प्रत्येक एफबीटी स्प्लिटर में समान तरंग दैर्ध्य संवेदनशीलता, तापमान सीमा या पोर्ट गिनती सीमा होती है।

पीएलसी स्प्लिटर प्रौद्योगिकी

पीएलसी का मतलब हैप्लानर लाइटवेव सर्किट. एक पीएलसी स्प्लिटर एक चिप पर बने ऑप्टिकल वेवगाइड का उपयोग करता है। एक इनपुट फाइबर ऐरे और एक आउटपुट फाइबर ऐरे को चिप के साथ सटीक रूप से संरेखित किया जाता है, अंतिम पैकेज के अंदर जोड़ा और संरक्षित किया जाता है।

यह संरचना कई आउटपुट में समान बिजली वितरण के लिए उपयुक्त है। उदाहरण के लिए, एक प्रकाशित एएफएल पीएलसी स्प्लिटर परिवार, 1260-1650 एनएम पर ऑपरेशन निर्दिष्ट करता है, यहां तक ​​कि इसके घोषित बैंडविड्थ, कम पीडीएल और 1×4 से 2×32 तक विस्तारित कॉन्फ़िगरेशन में भी विभाजित होता है। वे आंकड़े उस उत्पाद परिवार पर लागू होते हैं और उन्हें प्रत्येक पीएलसी स्प्लिटर के लिए गारंटी के रूप में नहीं माना जाना चाहिए।एएफएल का पीएलसी स्प्लिटर विनिर्देशयह भी बताता है कि इसके सूचीबद्ध सम्मिलन{{0}नुकसान मानों में कनेक्टर्स शामिल नहीं हैं।

खरीदार उपलब्ध की समीक्षा कर सकते हैंपीएलसी स्प्लिटर उत्पाद श्रृंखलापोर्ट संख्या, कनेक्टर, पिगटेल और पैकेज आवश्यकताओं का मिलान करते समय।

एफबीटी स्प्लिटर बनाम पीएलसी स्प्लिटर तुलना

तालिका डिज़ाइन प्रवृत्तियों का वर्णन करती है, संविदात्मक सीमाओं का नहीं। एक कम गुणवत्ता वाला पीएलसी स्प्लिटर एक अच्छी गुणवत्ता वाले एफबीटी कपलर से भी बदतर प्रदर्शन कर सकता है। प्रौद्योगिकी लेबल संपूर्ण विनिर्देश और परीक्षण रिपोर्ट का विकल्प नहीं है।

ऑप्टिकल पैरामीटर जो प्रदर्शन तय करते हैं

सम्मिलन हानि विशेष ध्यान देने योग्य है। एक प्रकाशित मूल्य केवल नंगे स्प्लिटर का वर्णन कर सकता है, जबकि किसी अन्य आपूर्तिकर्ता में फैक्ट्री स्थापित कनेक्टर शामिल हो सकते हैं। उन दो मूल्यों की सीधे तुलना नहीं की जा सकती।

कनेक्टर पॉलिश प्रतिबिंब और संभोग अनुकूलता को भी प्रभावित करती है। एससी/एपीसी एक्सेस नेटवर्क में आम है जहां प्रतिबिंब नियंत्रण महत्वपूर्ण है, लेकिन सही इंटरफ़ेस उपकरण, एडाप्टर और मौजूदा प्लांट से मेल खाना चाहिए। एपीसी और यूपीसी अंतिम चेहरों को सीधे जोड़ा नहीं जाना चाहिए। यह मार्गदर्शिकापीसी, यूपीसी और एपीसी कनेक्टर पॉलिशयांत्रिक और वापसी{{0}नुकसान के अंतर को समझाता है।

स्प्लिट अनुपात ऑप्टिकल हानि को कैसे प्रभावित करता है?

यहां तक ​​कि एक आदर्श निष्क्रिय विभाजक को भी उपलब्ध शक्ति को विभाजित करना होगा। समान 1×N स्प्लिटर के लिए, सैद्धांतिक विभाजन हानि है:

आदर्श विभाजन हानि=10 × लॉग10(एन)

ये गणितीय न्यूनतम हैं. वास्तविक अधिकतम प्रविष्टि हानि अधिक है क्योंकि निर्मित उपकरण अतिरिक्त हानि, संक्रमण हानि और, जहां लागू हो, कनेक्टर हानि का परिचय देता है।

प्रतिनिधि उत्पाद विकल्पों में शामिल हैं a1×2 पीएलसी स्प्लिटर, 1×8 पीएलसी स्प्लिटर, 1×16 पीएलसी स्प्लिटर, 1×32 पीएलसी स्प्लिटरऔर1×64 पीएलसी स्प्लिटर. उनकी वास्तविक सीमाएं उपरोक्त सैद्धांतिक तालिका के बजाय संबंधित अनुमोदित विनिर्देश से ली जानी चाहिए।

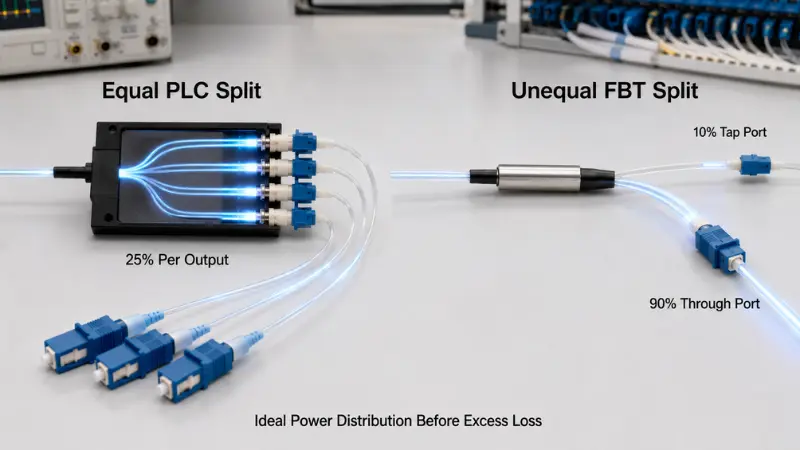

असमान एफबीटी स्प्लिट हानि

भिन्न प्राप्त करने वाली असमान शाखा के लिएpइनपुट शक्ति का, आदर्श शाखा हानि है:

आदर्श शाखा हानि=−10 × लॉग10(पी)

सैद्धांतिक 10/90 विभाजन के लिए:

• 10% शाखा में 10.0 डीबी का आदर्श नुकसान होता है।
• 90% शाखा में लगभग 0.46 डीबी का आदर्श नुकसान होता है।

दोनों पथों पर वास्तविक सम्मिलन हानि अधिक होगी क्योंकि युग्मक में अतिरिक्त हानि और अनुमत युग्मन {{0}अनुपात सहनशीलता है। इसलिए खरीद विनिर्देश में टैप पोर्ट, थ्रू पोर्ट, युग्मन सहनशीलता और प्रत्येक पथ के लिए अधिकतम हानि की पहचान होनी चाहिए।

यही अंतर है कि एफबीटी लंबे या शाखित एक्सेस लेआउट में प्रासंगिक बना हुआ है। इस गाइड में अधिक विस्तृत एप्लिकेशन चर्चा उपलब्ध हैग्रामीण एफटीटीएच परियोजनाओं के लिए असंतुलित विभाजन.

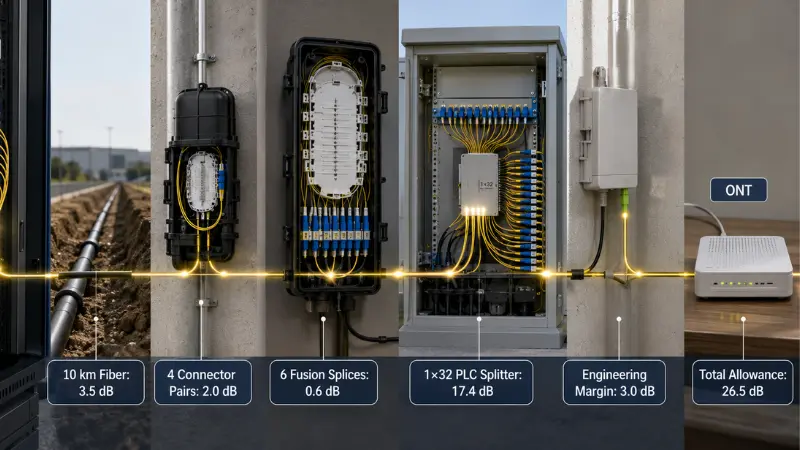

कार्यान्वित उदाहरण: एक 1×32 पीएलसी ऑप्टिकल बजट

निम्नलिखित एक उदाहरणात्मक गणना है, कोई सार्वभौमिक PON डिज़ाइन नहीं। प्रत्येक मान को परियोजना के लिए वास्तविक केबल, घटक और उपकरण विनिर्देश के साथ प्रतिस्थापित किया जाना चाहिए।

17.4 डीबी स्प्लिटर आंकड़ा एक एएफएल पीएलसी डेटा शीट से आता है और स्पष्ट रूप से कनेक्टर्स को बाहर करता है। इसे केवल गणना पद्धति को प्रदर्शित करने के लिए शामिल किया गया है।

यदि चयनित ओएलटी और ओएनटी संयोजन लागू परिचालन स्थितियों के तहत एक सत्यापित 29 डीबी ऑप्टिकल बजट प्रदान करता है, तो यह उदाहरण बताए गए इंजीनियरिंग भत्ते के बाद 2.5 डीबी छोड़ता है। यदि उपकरण का बजट कम है, पथ लंबा है या अतिरिक्त कनेक्शन जोड़े गए हैं, तो डिज़ाइन विफल हो सकता है।

एक उचित गणना का उपयोग करना चाहिए:

• सामान्य हानि के बजाय अधिकतम घटक हानि
• सबसे लंबा नियोजित ऑप्टिकल पथ
• सबसे खराब स्प्लिटर आउटपुट पोर्ट
• सही तरंग दैर्ध्य -निर्भर फाइबर क्षीणन
• सभी कनेक्टर, एडेप्टर और स्प्लिस पॉइंट
• वास्तविक OLT और ONT ऑप्टिकल क्लास
• एक सहमत इंजीनियरिंग और उम्र बढ़ने का मार्जिन

केंद्रीकृत बनाम कैस्केड विभाजन

एक 1×4 स्प्लिटर और उसके बाद 1×8 स्प्लिटर एक समग्र 1×32 स्प्लिट बनाता है, लेकिन पथ हानि 15.1 डीबी आदर्श 1×32 डिवीजन तक सीमित नहीं है। डिज़ाइन में दोनों स्प्लिटर चरणों के निर्दिष्ट सम्मिलन हानि को उनके बीच के कनेक्शन और स्प्लिसेस के साथ जोड़ना होगा।

कॉमस्कोप दस्तावेज़ वितरित स्प्लिट आर्किटेक्चर में पीएलसी मॉड्यूल की कम गिनती करता है जहां एक और स्प्लिटर चरण बाहरी संयंत्र में स्थापित किया जाता है। यह दर्शाता है कि कम गिनती वाले पीएलसी उत्पादों का उपयोग कैस्केड डिज़ाइन में भी किया जा सकता है; वास्तुकला का अनुमान केवल प्रौद्योगिकी के नाम से नहीं लगाया जाना चाहिए।

एफबीटी स्प्लिटर कब बेहतर फिट होता है?

जब आवश्यक बिजली वितरण असमान हो तो एफबीटी का मूल्यांकन पहले किया जाना चाहिए। मॉनिटरिंग नल, चरणबद्ध ग्रामीण शाखाएं और जानबूझकर अलग-अलग शाखा बजट वाले लिंक पीएलसी के साथ इसकी खरीद मूल्य की तुलना करने की तुलना में एफबीटी को चुनने के मजबूत कारण हैं।

एफबीटी स्पष्ट रूप से परिभाषित तरंग दैर्ध्य पर कम {{0}गिनती विभाजन के लिए भी उपयुक्त हो सकता है, खासकर जहां परियोजना को व्यापक बहु {{1}तरंगदैर्ध्य संगतता या उसी निष्क्रिय पथ के माध्यम से भविष्य के प्रवासन की आवश्यकता नहीं होती है।

अनुमोदन से पहले, सत्यापित करें:

• डिज़ाइन की गई तरंग दैर्ध्य विंडो
• युग्मन अनुपात और अनुपात सहनशीलता
• प्रत्येक आउटपुट के लिए अधिकतम प्रविष्टि हानि
• वापसी हानि और प्रत्यक्षता
• तापमान पर निर्भर प्रदर्शन
• पैकेज, फाइबर सुरक्षा और कनेक्टर प्रकार

प्रत्येक FBT डिवाइस को अस्वीकार न करें क्योंकि यह फ़्यूज़्ड तकनीक का उपयोग करता है। योग्य वाइडबैंड एफबीटी उत्पाद मौजूद हैं, और उनके प्रदर्शन को विशिष्ट डेटा शीट और विश्वसनीयता साक्ष्य से आंका जाना चाहिए। इसके विपरीत, ऐसे नेटवर्क में संकीर्ण - विंडो FBT उत्पाद का उपयोग न करें जिसकी भविष्य की तरंग दैर्ध्य आवश्यकताओं को परिभाषित नहीं किया गया है।

जब एक पीएलसी स्प्लिटर बेहतर फिट होता है

पीएलसी आम तौर पर अधिक व्यावहारिक विकल्प होता है जब परियोजना को कई समान आउटपुट, कॉम्पैक्ट पैकेजिंग और नियंत्रित पोर्ट से {{1} पोर्ट एकरूपता की आवश्यकता होती है। ये स्थितियाँ 1×8, 1×16, 1×32 और 1×64 कॉन्फ़िगरेशन का उपयोग करके एफटीटीएच वितरण में आम हैं।

पीएलसी भी एक मजबूत उम्मीदवार है जब एक ही निष्क्रिय बुनियादी ढांचे को कई एक्सेस नेटवर्क तरंग दैर्ध्य योजनाओं का समर्थन करना चाहिए। GPON और XGS{{3}PON के लिए भौतिक {{2}परत आवश्यकताओं को लागू में परिभाषित किया गया हैआईटीयू-टी जी.984.2 जीपीओएन अनुशंसाऔरआईटीयू-टी जी.9807.1 एक्सजीएस-पीओएन अनुशंसा. डिजाइनरों को यह मानने के बजाय वर्तमान उपकरण विनिर्देशों और लागू अनुशंसा का उपयोग करना चाहिए कि प्रत्येक नेटवर्क समान तरंग दैर्ध्य योजना या ऑप्टिकल बजट का उपयोग करता है।

पीएलसी स्वचालित रूप से एक बाहरी उत्पाद नहीं है। एक स्टील ट्यूब, एबीएस मॉड्यूल या कैसेट को अभी भी इंस्टॉलेशन के लिए उपयुक्त बाड़े के भीतर संरक्षित किया जाना चाहिए। विश्वसनीयता पूरी असेंबली पर निर्भर करती है, जिसमें पिगटेल, स्ट्रेन रिलीफ, कनेक्टर, एडाप्टर, सीलिंग और पर्यावरणीय योग्यता शामिल है।

सात-चरण स्प्लिटर चयन प्रक्रिया

• विद्युत वितरण को परिभाषित करें:समान या असमान आउटपुट, इनपुट गणना, आउटपुट गणना और किसी भी आवश्यक टैप या थ्रू पोर्ट निर्दिष्ट करें।
• प्रत्येक वर्तमान और नियोजित तरंग दैर्ध्य की सूची बनाएं:अपस्ट्रीम, डाउनस्ट्रीम, ओवरले और माइग्रेशन आवश्यकताओं को शामिल करें।
• विभाजित आर्किटेक्चर का चयन करें:केवल अंतिम ग्राहक संख्या ही नहीं, केंद्रीकृत और कैस्केड डिज़ाइन की भी तुलना करें।
• सबसे खराब स्थिति वाले ऑप्टिकल बजट की गणना करें:अधिकतम हानि, सबसे लंबा मार्ग और सबसे कमजोर स्प्लिटर आउटपुट का उपयोग करें।
• स्थापना वातावरण को परिभाषित करें:आंतरिक या बाहरी उपयोग, तापमान सीमा, आर्द्रता, घेरा, रख-रखाव और सेवा से संबंधित जीवन अपेक्षाएं बताएं।
• पैकेज और कनेक्टर चुनें:मॉड्यूल को स्प्लिस ट्रे, टर्मिनल बॉक्स, कैबिनेट, ओडीएफ या रैक से मिलाएं।
• गुणवत्ता दस्तावेज़ की समीक्षा करें:गारंटीकृत विशिष्टताओं, परीक्षण तरंग दैर्ध्य, क्रमबद्ध रिपोर्ट और लागू योग्यता साक्ष्य का अनुरोध करें।

उन परियोजनाओं के लिए जिनमें सामग्री के एक ही बिल में स्प्लिटर, एडाप्टर, पिगटेल, टर्मिनल बॉक्स और पैच कॉर्ड शामिल हैं,एफटीटीएच निष्क्रिय घटक खरीद गाइडएक व्यापक क्रय ढाँचा प्रदान करता है।

पैकेज और कनेक्टर चयन

का यह सिंहावलोकनपीएलसी स्प्लिटर पैकेज प्रकारऑप्टिकल घटक को उसके आवरण से मिलाने में मदद कर सकता है। दीवार पर लगे एक्सेस वितरण के लिए बने स्प्लिटर को भी एक उपयुक्त बाड़े में एकीकृत किया जा सकता है जैसे कि24-कोर फाइबर वितरण बॉक्स, बशर्ते ट्रे क्षमता, एडाप्टर गिनती, केबल रूटिंग और सीलिंग आवश्यकताएं परियोजना से मेल खाती हों।

कनेक्टेड स्प्लिटर्स फ़ील्ड को जोड़ने के काम को कम करते हैं और प्रतिस्थापन को सरल बनाते हैं, लेकिन प्रत्येक जुड़े हुए जोड़े में नुकसान होता है और अंत में चेहरे के निरीक्षण की आवश्यकता होती है। अनटर्मिनेटेड पिगटेल एडेप्टर पॉइंट को कम कर सकते हैं लेकिन इसके लिए फ़्यूज़न स्प्लिसिंग उपकरण, प्रशिक्षित इंस्टॉलर और संरक्षित स्प्लिस स्टोरेज की आवश्यकता होती है।

आपूर्तिकर्ता डेटा शीट की तुलना कैसे करें?

जीआर-1209 और जीआर-1221 दावे

जब आपूर्तिकर्ता निष्क्रिय ऑप्टिकल घटक योग्यता और दीर्घकालिक विश्वसनीयता आश्वासन पर चर्चा करते हैं तो जीआर -1209 और जीआर-1221 को आमतौर पर एक साथ संदर्भित किया जाता है। "टेल्कोर्डिया कंप्लायंट" जैसे दावे की पहचान होनी चाहिए:

• लागू मानक और मुद्दा
• परीक्षण किया गया उत्पाद विन्यास
• परीक्षण प्रयोगशाला
• परीक्षण का दायरा और लागू अनुभाग
• क्या परिणाम नंगे घटक या पूर्ण कनेक्टरयुक्त असेंबली पर लागू होता है

आने वाले निरीक्षण और परीक्षण

1. उत्पाद पहचान की पुष्टि करें:प्रौद्योगिकी, कॉन्फ़िगरेशन, अनुपात, तरंग दैर्ध्य, फाइबर, पिगटेल लंबाई, कनेक्टर पॉलिश, सीरियल नंबर और लेबल की जांच करें।
2. पैकेज और फाइबर का निरीक्षण करें:कुचले हुए ट्यूबिंग, ढीले तनाव से राहत, तेज मोड़, क्षतिग्रस्त जैकेट, खुले फाइबर या गलत पोर्ट नंबरिंग की तलाश करें।
3. कनेक्टर के अंतिम चेहरों का निरीक्षण करें और साफ़ करें:किसी दूषित स्प्लिटर को परीक्षण सेट या लाइव नेटवर्क से न जोड़ें।
4. एक संदर्भ सेट करें और प्रत्येक आउटपुट को मापें:निर्दिष्ट परीक्षण तरंग दैर्ध्य पर एक स्थिर स्रोत और कैलिब्रेटेड ऑप्टिकल पावर मीटर का उपयोग करें। प्रत्येक पोर्ट के नुकसान को रिकॉर्ड करें और सर्वोत्तम और सबसे खराब परिणामों से एकरूपता की गणना करें।
5. संविदात्मक सीमाओं के साथ परिणामों की तुलना करें:सामान्य इंटरनेट टेबल को पास या फेल मानक के रूप में उपयोग न करें।
6. पता लगाने योग्य रिकॉर्ड बनाए रखें:खरीद आदेश, बैच, सीरियल नंबर, परीक्षण तरंग दैर्ध्य, परीक्षण उपकरण पहचान, ऑपरेटर और निरीक्षण तिथि संग्रहीत करें।

स्रोत और बिजली मीटर का उपयोग करके एक सामान्य प्राप्ति जांच प्रविष्टि हानि और एकरूपता को सत्यापित कर सकती है। स्वतंत्र पीडीएल, वापसी{{1}नुकसान या पर्यावरण सत्यापन के लिए समर्पित उपकरण, एक योग्य प्रयोगशाला या आपूर्तिकर्ता योग्यता रिकॉर्ड की आवश्यकता हो सकती है।

पाँच सामान्य चयन गलतियाँ

1. केवल इकाई मूल्य के आधार पर चयन:एक सस्ते नंगे घटक को अधिक फ़ील्ड स्प्लिसिंग, बाड़े की जगह, श्रम और समस्या निवारण की आवश्यकता हो सकती है।
2. अधिकतम हानि के साथ सामान्य हानि की तुलना करना:एक विशिष्ट मान अपेक्षित प्रदर्शन का वर्णन करता है; अधिकतम मूल्य संविदात्मक सीमा को परिभाषित करता है। वे विनिमेय नहीं हैं.
3. कनेक्टर समावेशन को अनदेखा करना:जब तक माप सीमाएँ समान न हों, एक नंगे स्प्लिटर विनिर्देश की तुलना सीधे कनेक्टेड मॉड्यूल से नहीं की जा सकती।
4. यह मानते हुए कि प्रत्येक पीएलसी स्प्लिटर श्रेष्ठ है:चिप की गुणवत्ता, फाइबर {{0}सरणी संरेखण, पैकेजिंग, कनेक्टर और परीक्षण अंतिम परिणाम निर्धारित करते हैं।
5. भविष्य की तरंग दैर्ध्य और वास्तुकला परिवर्तनों को भूल जाना:एक स्प्लिटर जो वर्तमान सेवा के लिए काम करता है वह बाद के PON माइग्रेशन या ओवरले को प्रतिबंधित कर सकता है।

आरएफक्यू विशिष्टता टेम्पलेट

आपूर्तिकर्ता पूछताछ के लिए निम्नलिखित ब्लॉक को अनुकूलित किया जा सकता है:

आवश्यक तकनीक: एफबीटी/पीएलसी/आपूर्तिकर्ता अनुशंसा
इनपुट और आउटपुट कॉन्फ़िगरेशन: 1×__ / 2×__
विभाजित पैटर्न: बराबर / असमान __% / __%
ऑपरेटिंग तरंग दैर्ध्य रेंज: __
अधिकतम प्रविष्टि हानि: __ डीबी, कनेक्टर शामिल/बहिष्कृत
अधिकतम एकरूपता: __ डीबी
अधिकतम पीडीएल: __ डीबी
न्यूनतम रिटर्न हानि: __ डीबी
न्यूनतम दिशा: __ डीबी
पैकेज प्रकार और आयाम: __
फाइबर प्रकार और बेनी की लंबाई: __
कनेक्टर प्रकार और पॉलिश: __
परिचालन और भंडारण तापमान: __
स्थापना वातावरण: इनडोर / आउटडोर संलग्नक / क्लोजर / रैक
आवश्यक परीक्षण रिपोर्ट: व्यक्तिगत/बैच
आवश्यक विश्वसनीयता या योग्यता प्रमाण: __
आवश्यक लेबलिंग और क्रम संख्या {{0}संख्या पता लगाने की क्षमता: __

अक्सर पूछे जाने वाले प्रश्नों

निष्कर्ष

एफबीटी स्प्लिटर बनाम पीएलसी स्प्लिटर निर्णय आवश्यक बिजली वितरण के साथ शुरू होता है। एक असमान निगरानी नल या साधारण कम गिनती वाली शाखा अक्सर एफबीटी की ओर इशारा करती है। समान उच्च घनत्व एफटीटीएच वितरण, व्यापक तरंग दैर्ध्य संगतता और नियंत्रित पोर्ट एकरूपता आम तौर पर पीएलसी की ओर इशारा करते हैं।

प्रौद्योगिकी चयन केवल पहला कदम है. एक विश्वसनीय निर्णय के लिए अधिकतम प्रविष्टि हानि, एकरूपता, तरंग दैर्ध्य कवरेज, पर्यावरणीय सीमाएं, पैकेज, कनेक्टर, परीक्षण दस्तावेज़ीकरण और पूर्णतः सबसे खराब केस ऑप्टिकल बजट की भी आवश्यकता होती है।

आरएफक्यू में उन आवश्यकताओं को प्रदान करने से उद्धरण अस्पष्टता कम हो जाती है और अधिक विश्वसनीय नेटवर्क डिज़ाइन का समर्थन होता है। प्रोजेक्ट खरीदार कर सकते हैंतकनीकी और उद्धरण समीक्षा के लिए स्प्लिटर विनिर्देश सबमिट करेंएक बार आवश्यक अनुपात, पैकेज, कनेक्टर और परिचालन स्थितियों को परिभाषित किया गया है।

संदर्भ

• आईटीयू-टी जी.984.2: जीपीओएन फिजिकल मीडिया डिपेंडेंट लेयर
• आईटीयू-टी जी.9807.1: एक्सजीएस-पीओएन
