फाइबर ऑप्टिक वितरण फ्रेम, टर्मिनल बॉक्स, वितरण बॉक्स और ओडीएफ फ्रेम का विभेदन विश्लेषण
इन चारों में समान विशेषताएं हैं, जो मुख्य रूप से उनके बुनियादी कार्यों में परिलक्षित होती हैं:
1. निर्धारण एवं सुरक्षा
फाइबर ऑप्टिक केबल को टेल केबल के साथ फ़्यूज़ करने के बाद, यह यांत्रिक रूप से केबल के बाहरी आवरण को ठीक कर सकता है, ग्राउंड वायर सुरक्षा स्थापित कर सकता है, और सुरक्षा के लिए सिरों और फाइबर को समूहित कर सकता है ताकि यह सुनिश्चित हो सके कि केबल और कोर क्षतिग्रस्त न हों।
2. आवंटन समारोह
एडॉप्टर के दूसरी तरफ ऑप्टिकल कनेक्टर के साथ ऑप्टिकल पथ कनेक्शन प्राप्त करने के लिए एडॉप्टर में टेल केबल पर कनेक्टर डालें। एडाप्टर और कनेक्टर को लचीली प्लगिंग और अनप्लगिंग आवश्यकताओं को पूरा करना होगा, और ऑप्टिकल पथ में स्वतंत्र रूप से समायोजित और परीक्षण करने की क्षमता होनी चाहिए।
3. वेल्डिंग फ़ंक्शन
वे फाइबर ऑप्टिक केबल में ऑप्टिकल फाइबर को टेल केबल, कॉइल के साथ फ्यूज कर सकते हैं और अतिरिक्त ऑप्टिकल फाइबर को स्टोर कर सकते हैं, और फ्यूजन जोड़ की रक्षा कर सकते हैं।
4. भंडारण समारोह
वे रैक के बीच विभिन्न क्रॉस कनेक्टेड ऑप्टिकल केबलों को समायोजित कर सकते हैं, जिससे यह सुनिश्चित होता है कि केबलों को व्यवस्थित और सुव्यवस्थित तरीके से संग्रहीत किया जा सकता है। फाइबर ऑप्टिक वितरण फ्रेम के इंटीरियर को पर्याप्त स्थान और उचित तरीकों से डिजाइन करने की आवश्यकता है, ताकि फाइबर ऑप्टिक केबल लाइनों को स्पष्ट रूप से रूट किया जा सके, आसानी से समायोजित किया जा सके और न्यूनतम झुकने वाली त्रिज्या आवश्यकताओं को पूरा किया जा सके।
चारों की विभेदीकरण विशेषताएँ मुख्य रूप से उनके विभिन्न अनुप्रयोग परिवेशों में निहित हैं:

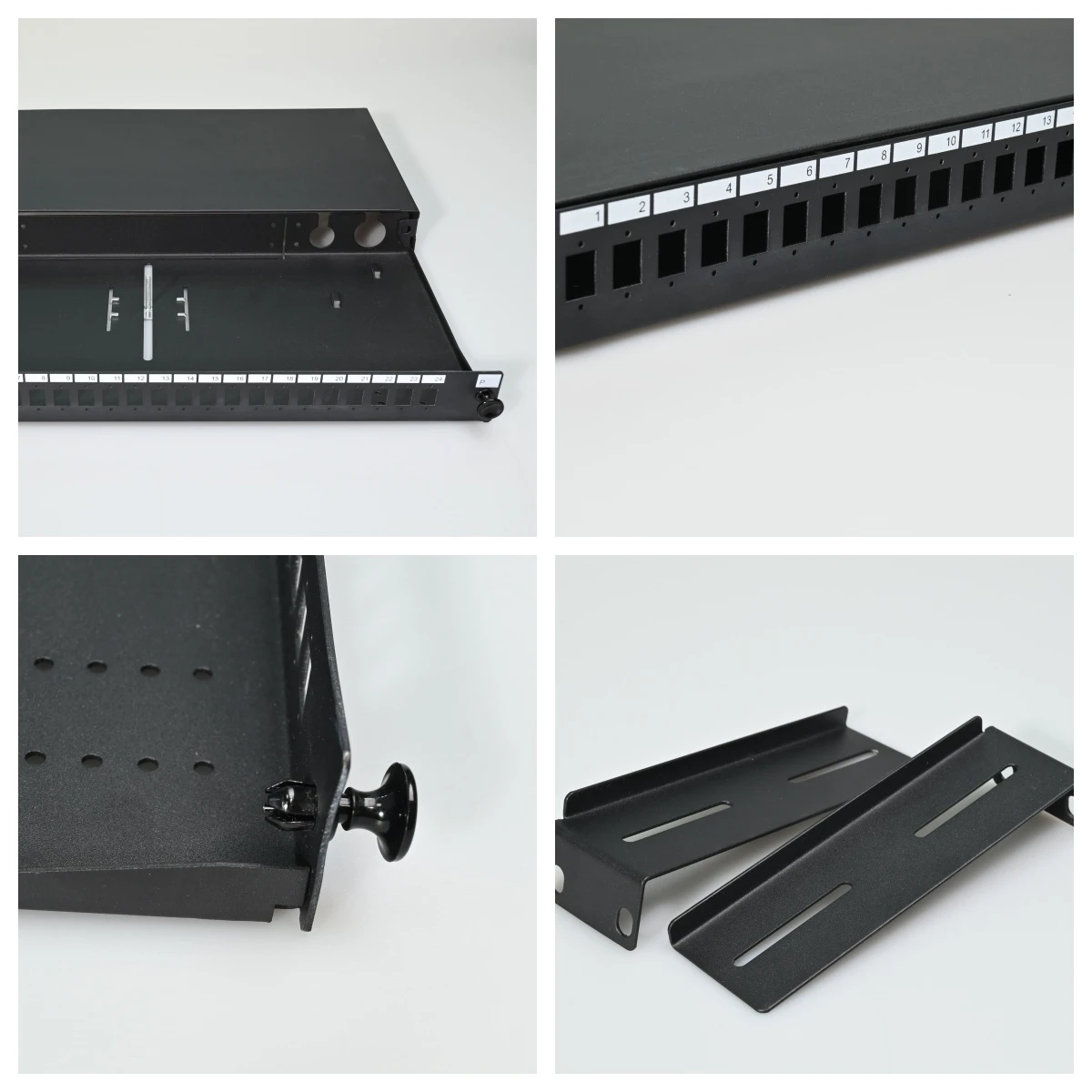

1. फाइबर ऑप्टिक वितरण फ्रेम
मुख्य रूप से ऊर्ध्वाधर बैकबोन और क्षैतिज ऑप्टिकल केबलों को जोड़ने के लिए उपयोग किया जाता है, यह ज्यादातर 1U की ऊंचाई के साथ 19 इंच का रैक होता है। फाइबर ऑप्टिक वितरण फ्रेम में बंदरगाहों की संख्या आमतौर पर 24 या 48 होती है। एक अपेक्षाकृत सार्वभौमिक केबलिंग फ़ंक्शन प्रदान करें, जो डेटा केंद्रों और संचार बेस स्टेशनों जैसे विभिन्न परिदृश्यों में फाइबर ऑप्टिक पहुंच आवश्यकताओं के लिए उपयुक्त है।
2.टर्मिनल बॉक्स
मुख्य रूप से ऑप्टिकल फाइबर की फ्यूजन स्प्लिसिंग, ऑप्टिकल फाइबर और टेल फाइबर की फ्यूजन स्प्लिसिंग और ऑप्टिकल कनेक्टर्स का हैंडओवर फ़ंक्शन प्रदान करना। इसका उपयोग आमतौर पर उन स्थितियों में किया जाता है जहां ऑप्टिकल केबल को अलग-अलग फाइबर में विभाजित करने की आवश्यकता होती है, जैसे कि एफटीटीएच परियोजनाओं में उपयोगकर्ता साइड फाइबर एक्सेस प्वाइंट। इसे अक्सर क्षैतिज ऑप्टिकल केबल के अंत में टर्मिनल उपकरण के निकटतम प्लग के रूप में रखा जाता है, जिसमें आसान दीवार या डेस्कटॉप इंस्टॉलेशन के लिए अधिकतम 8 या 12 पोर्ट होते हैं।
3.फाइबर वितरण बॉक्स
आंतरिक रूप से फाइबर ऑप्टिक केबल टर्मिनलों, फ़्यूज़न सुरक्षा इकाइयों और फाइबर ऑप्टिक एडेप्टर से सुसज्जित, इसका उपयोग बैकबोन और वितरण केबलों को बाहर, गलियारों में या घर के अंदर जोड़ने के लिए किया जाता है। पोर्ट की संख्या आमतौर पर 24 या 48 होती है, जो आमतौर पर एफटीटीएच नेटवर्क में पाई जाती है और गलियारों में एक सामान्य छोटा बॉक्स होता है। आसान स्थापना, संचालन और रखरखाव की आवश्यकता को ध्यान में रखते हुए, फाइबर ऑप्टिक बॉक्स को विभिन्न एप्लिकेशन परिदृश्यों और नेटवर्क आवश्यकताओं के अनुसार आकार और कार्यक्षमता में अनुकूलित किया जा सकता है।
4.ओडीएफ वितरण फ्रेम
ओडीएफ रैक में आमतौर पर फाइबर ऑप्टिक कनेक्शन मॉड्यूल, वितरण इकाइयां, कनेक्टर और प्रबंधन स्लॉट शामिल होते हैं, जिनका उपयोग ऑप्टिकल केबल को वितरित, कनेक्ट और प्रबंधित करने के लिए किया जाता है। ओडीएफ वितरण फ्रेम विशेष रूप से फाइबर ऑप्टिक संचार कक्षों के लिए डिज़ाइन किया गया है, जिसमें बंदरगाहों की एक विस्तृत श्रृंखला (12 - 1440 कोर) है, जो डेटा सेंटर, संचार बेस स्टेशन और एकीकृत केबल सिस्टम जैसे बड़े पैमाने पर फाइबर ऑप्टिक केबलिंग परिदृश्यों के लिए उपयुक्त है।
सामान्य तौर पर,फाइबर ऑप्टिक वितरण फ़्रेम का उपयोग मुख्य रूप से ऑप्टिकल केबलों को जोड़ने और प्रबंधित करने के लिए किया जाता है, जो अपेक्षाकृत सार्वभौमिक केबलिंग कार्य प्रदान करते हैं; टर्मिनल बॉक्स ऑप्टिकल केबलों के विभाजन और ऑप्टिकल फाइबर के संलयन पर अधिक केंद्रित होते हैं, जो विशिष्ट पहुंच बिंदुओं के लिए उपयुक्त होते हैं; फाइबर वितरण बक्से का उपयोग मुख्य रूप से वितरण ऑप्टिकल केबलों की शाखा, वितरण और प्रबंधन के लिए किया जाता है, जो आमतौर पर एफटीटीएच नेटवर्क में पाए जाते हैं; ओडीएफ वितरण फ़्रेम उच्च -घनत्व कनेक्शन और बढ़िया फाइबर प्रबंधन क्षमताओं के साथ ऑप्टिकल सिग्नल के वितरण, कनेक्शन और क्रॉसओवर पर अधिक केंद्रित हैं।
वे अनिवार्य रूप से कप्लर्स के लिए ब्रैकेट हैं, जो सीधे डेटा ट्रांसमिशन प्रक्रिया में शामिल नहीं होते हैं, लेकिन विशिष्ट एप्लिकेशन परिदृश्यों और पोर्ट कॉन्फ़िगरेशन आवश्यकताओं के अनुसार विभिन्न स्थानों के लिए आवश्यक समर्थन प्रदान करते हैं। फाइबर ऑप्टिक संचार बुनियादी ढांचे के एक प्रमुख घटक के रूप में, वे नेटवर्क स्थिरता सुनिश्चित करने, ट्रांसमिशन दक्षता में सुधार करने और विविध अनुप्रयोग आवश्यकताओं को पूरा करने में एक अपूरणीय भूमिका निभाते हैं।
