बख्तरबंद एमपीओ/एमटीपी पैच कॉर्ड बनाम मानक एमपीओ ट्रंक केबल

एक बख्तरबंद एमपीओ/एमटीपी पैच कॉर्ड क्रश लोड, कृंतक जोखिम और उच्च कंपन वातावरण से बचने के लिए एक बहु-फाइबर असेंबली के चारों ओर एक स्टील ट्यूब या केवलर जैकेट लपेटता है। एक मानक एमपीओ ट्रंक केबल स्वच्छ, जलवायु नियंत्रित डेटा सेंटर पथों के लिए अनुकूलित एक हल्के डबल{5}शीथ निर्माण का उपयोग करता है। उनके बीच चयन करना इस बात पर निर्भर करता है कि केबल कहां रहेगी, इसे कितना शारीरिक शोषण का सामना करना पड़ेगा, और क्या आपका लिंक बजट बख्तरबंद डिजाइन के मोटे निर्माण से थोड़ी अधिक प्रविष्टि हानि को अवशोषित कर सकता है।

यह तुलना अभी क्यों मायने रखती है?

डेटा सेंटर आर्किटेक्ट एक साधारण कॉल करते थे: बैकबोन रन के लिए ट्रंक केबल, कैबिनेट के अंदर शॉर्ट हॉप के लिए पैच कॉर्ड। वह अंतर अभी भी कायम है, लेकिन फाइबर बुनियादी ढांचे के आसपास का भौतिक वातावरण बदल गया है। एज डिप्लॉयमेंट एमपीओ असेंबलियों को फैक्ट्री फ्लोर, माइनिंग कंट्रोल रूम और आउटडोर 5जी शेल्टरों में धकेल देता है, जहां एक मानक ट्रंक केबल महीनों के भीतर विफल हो जाती है। इस बीच, एक ही हॉल में हजारों 400जी और 800जी लिंक पैक करने वाले हाइपरस्केल ऑपरेटरों को डीबी के प्रत्येक दसवें हिस्से की आवश्यकता होती है, जिससे वे - बचा सकते हैं, जिसका अर्थ है कि इस बात पर ध्यान देना कि क्या एक बख्तरबंद जैकेट एक संरक्षित मार्ग पर अनावश्यक क्षीणन जोड़ रहा है।

वास्तविक इंजीनियरिंग प्रश्न यह नहीं है कि कौन सी केबल "बेहतर" है। यह वह केबल है जो एक विशिष्ट लिंक खंड की यांत्रिक और ऑप्टिकल मांगों से मेल खाती है।

जहां प्रत्येक केबल प्रकार संबंधित है

विशिष्टताओं की तुलना करने से पहले, परिनियोजन परिदृश्यों के संदर्भ में सोचने में मदद मिलती है। प्रत्येक चयन निर्णय को केबल के परिवेश - को प्रेरित करना चाहिए, न कि उसकी फीचर सूची को -। नीचे दिया गया प्रत्येक परिदृश्य उन यांत्रिक और ऑप्टिकल कारकों को भी चिह्नित करता है जिन्हें आपको तौलना चाहिए, इसलिए मूल्यांकन तर्क एक अलग चेकलिस्ट में बैठने के बजाय संदर्भ में बनाया गया है।

जलवायु नियंत्रित डेटा सेंटर कैबिनेट के अंदर, मानक एमपीओ ट्रंक केबल सही विकल्प हैं। पर्यावरण स्वच्छ है, तापमान स्थिर है, और भौतिक रूप से सुरक्षित है। यहां केबलों को स्थापना के दौरान केवल मध्यम तन्य भार, पड़ोसी केबलों से कभी-कभी पार्श्व दबाव और एचवीएसी से कंपन का सामना करना पड़ता है। एक दोहरी परत वाली जैकेट - आंतरिक अरिमिड यार्न और एक एलएसजेडएच या प्लेनम {7}रेटेड बाहरी आवरण - आईईसी 60794 और टीआईए - 568 यांत्रिक आवश्यकताओं को पूरा करते हुए इन सभी को आराम से संभालती है। इस सेटिंग में बख्तरबंद केबलों का उपयोग करने से सार्थक विश्वसनीयता में सुधार हुए बिना लागत, वजन और व्यास बढ़ जाता है। 24 या 48 फ़ाइबर वाले ट्रंक केबल QSFP28 या QSFP{20}}DD ऑप्टिक्स का उपयोग करके स्पाइन को {{16} से {{18} लीफ स्विच परतों को कुशलतापूर्वक जोड़ते हैं, और उनका छोटा 3.0 मिमी बाहरी व्यास उच्च-घनत्व केबल प्रबंधन ट्रे के माध्यम से सीधा रूट करता रहता है।

एक ऊंचे फर्श के नीचे चलने वाली अंतर {{0}पंक्ति रीढ़ की हड्डी के संचालन के लिए अधिक विचार की आवश्यकता होती है। सीलबंद केबल ट्रे वाली एक आधुनिक सुविधा मानक ट्रंक पर भरोसा कर सकती है। लेकिन ऊंचे फर्श टाइल्स के नीचे खुले रास्ते वाली पुरानी इमारतें एक अलग कहानी बताती हैं {{3} पैदल यातायात, रोलिंग गाड़ियां, और कभी-कभी कृंतक गतिविधि सभी कुचलने और घर्षण के खतरे पैदा करती हैं जिन्हें संभालने के लिए डबल शीथ निर्माण कभी भी डिज़ाइन नहीं किया गया था। यदि आपने कीट घटनाओं का दस्तावेजीकरण किया है या आपके रास्ते भारी उपकरणों के साथ साझा किए गए हैं, तो यह अकेले ही बैकबोन खंडों पर बख्तरबंद एमपीओ असेंबलियों को उचित ठहराता है। यहां निर्णय बिंदु सीधा है: मार्ग का निरीक्षण करें, यथार्थवादी यांत्रिक खतरों का आकलन करें, और भौतिक साक्ष्य को आपका मार्गदर्शन करने दें।

औद्योगिक और बाहरी वातावरण बहस के लिए बहुत कम जगह छोड़ते हैं। फ़ैक्टरी के फर्श केबलों को मशीनरी से लगातार कंपन के अधीन रखते हैं। खनन नियंत्रण कक्ष कण संदूषण और तापमान चरम सीमा का परिचय देते हैं। आउटडोर 5जी कैबिनेट फ्रीज की स्थिति और यूवी एक्सपोजर के माध्यम से चक्रित होते हैं। सैन्य क्षेत्र की तैनाती उपरोक्त सभी को प्रभाव जोखिम के साथ जोड़ती है। इन सेटिंग्स में, एक मानक ट्रंक केबल की रेटेड ऑपरेटिंग रेंज -20 डिग्री से +60 डिग्री और इसका लगभग 100-200 एन क्रश प्रतिरोध बिल्कुल अपर्याप्त है। बख्तरबंद एमपीओ पैच कॉर्ड, -40 डिग्री से +75 डिग्री तक रेटेड और 1,000 एन से अधिक पार्श्व क्रश बल का सामना करने में सक्षम, यहां प्रीमियम अपग्रेड नहीं हैं - वे एक आधारभूत आवश्यकता हैं। यदि आपका लिंक किसी ऐसे स्थान से चलता है जहां पारंपरिक डेटा सेंटर सुरक्षा का अभाव है, तो बख्तरबंद विकल्प विफलता मोड को हटा देता है जिसे कोई भी सावधानीपूर्वक केबल प्रबंधन पूरी तरह से समाप्त नहीं कर सकता है।

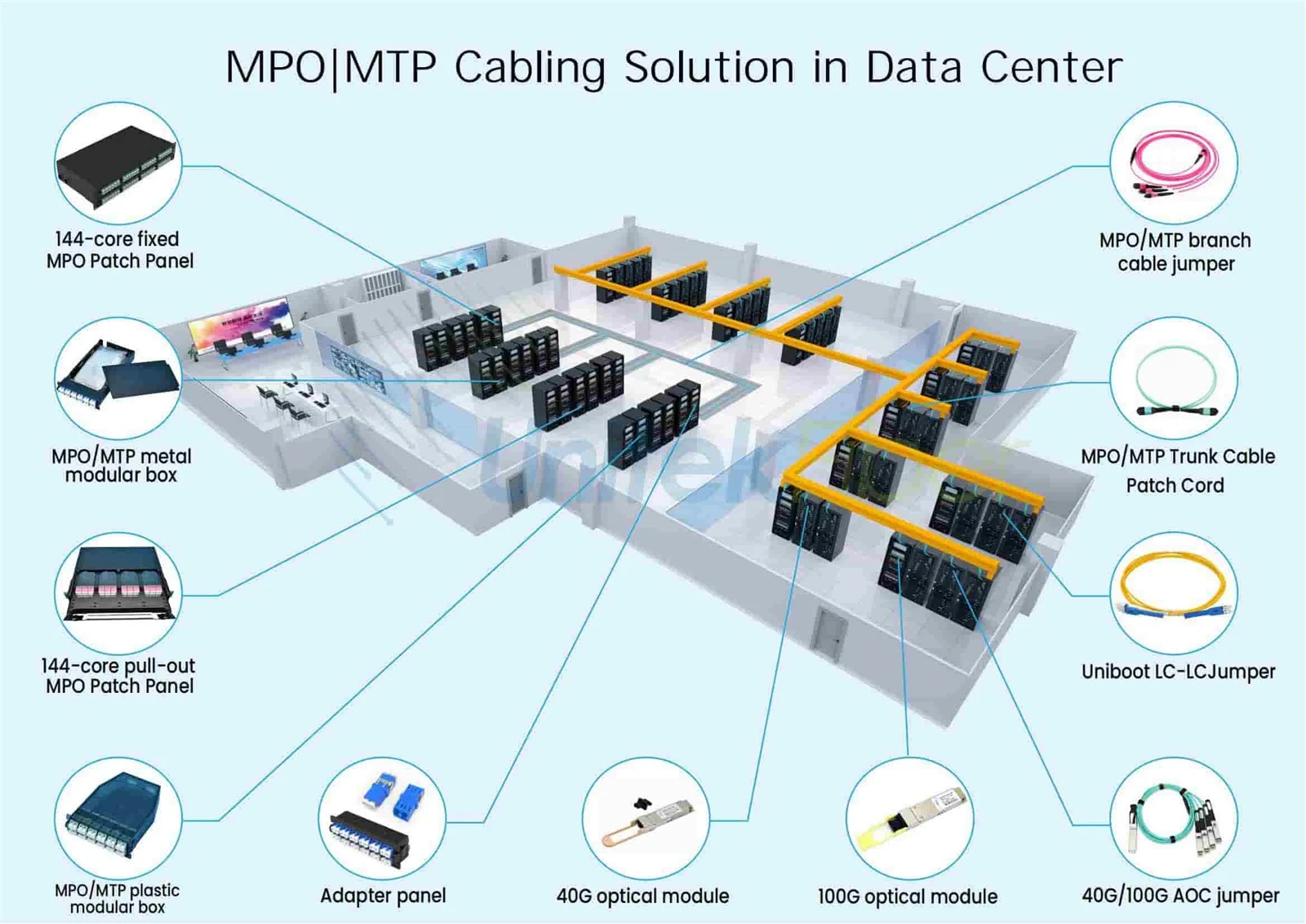

कैबिनेट के भीतर शॉर्ट क्रॉस {{0}कनेक्ट पैच - आमतौर पर कैसेट, एडॉप्टर पैनल और ट्रांससीवर्स के बीच दो मीटर के नीचे - मानक के अनुकूल होते हैंएमटीपी/एमपीओ मल्टीमोड पैच कॉर्ड. पर्यावरण पूरी तरह से घिरा हुआ है, प्रारंभिक स्थापना के बाद केबल को मुश्किल से संभाला जाता है, और लचीलापन क्रश प्रतिरोध से अधिक मायने रखता है। बख्तरबंद कठोरता वास्तव में तंग बाड़ों में आपके खिलाफ काम कर सकती है जहां मोड़ त्रिज्या प्रीमियम पर है।

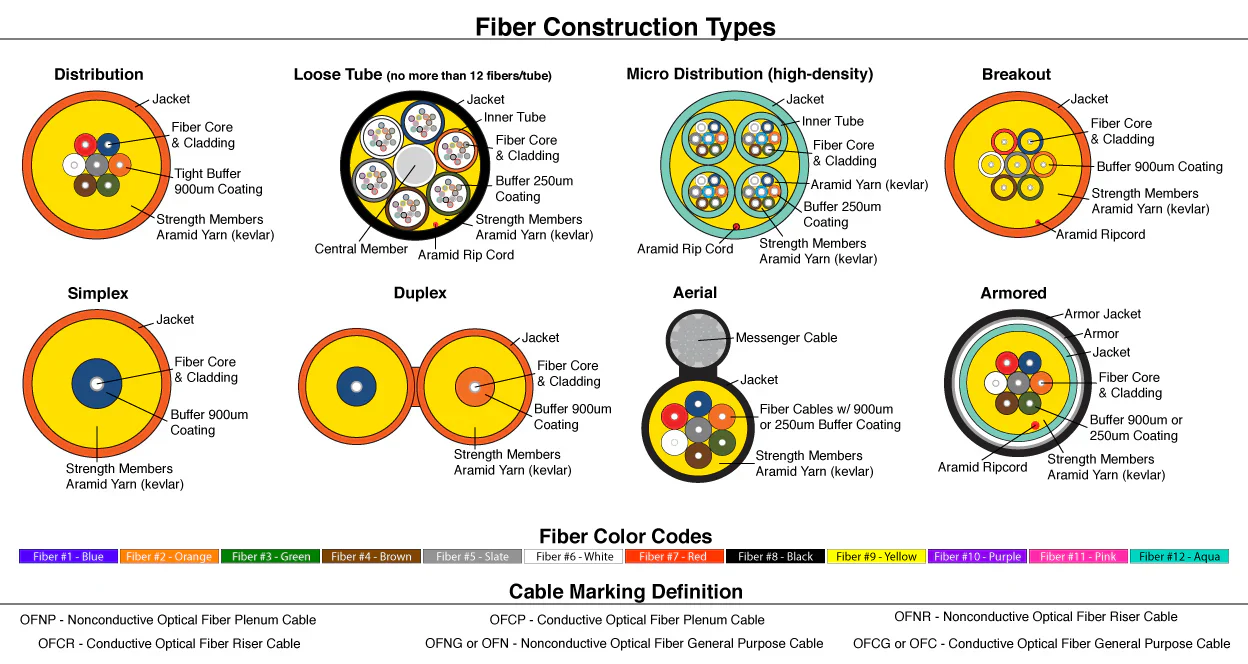

वास्तव में प्रत्येक केबल के अंदर क्या है?

एक मानक एमपीओ ट्रंक केबल आम तौर पर अपनी दोहरी परत जैकेट के अंदर 12 से 144 फाइबर को बंडल करता है।एमटीपी/एमपीओ ओएम3 फाइबर पैच कॉर्डमानक रूप में इसका बाहरी व्यास लगभग 3.0 मिमी है। दोनों सिरे फ़ैक्टरी में हैं {{2}परिशुद्धता के साथ समाप्त हुए हैं {{3}पॉलिश किए गए एमटी फेर्यूल्स - 8, 12, या 24 फाइबर प्रति कनेक्टर - और प्रत्येक असेंबली अलग-अलग परीक्षण रिपोर्ट के साथ आती है जो प्रति चैनल सम्मिलन हानि दिखाती है। निर्माण जानबूझकर न्यूनतम है: नियंत्रित इनडोर मार्ग के लिए पर्याप्त सुरक्षा, जो वजन कम रखता है और घने केबल ट्रे में संभालना आसान बनाता है।

बख्तरबंद एमपीओ/एमटीपी पैच कॉर्ड फाइबर बंडल और बाहरी जैकेट के बीच एक नालीदार स्टील ट्यूब या इंटरलॉकिंग एल्यूमीनियम कवच पेश करते हैं। कुछ डिज़ाइन स्टील स्ट्रेंथ मेंबर के ऊपर आर्मीड यार्न की परत चढ़ाते हैं, जिससे क्रश प्रतिरोध मानक निर्माणों की तुलना में लगभग दस गुना बढ़ जाता है। इससे बाहरी व्यास 4.0-5.0 मिमी तक बढ़ जाता है और वजन बढ़ जाता है। हालाँकि, आधुनिक बख्तरबंद डिज़ाइन आश्चर्यजनक रूप से लचीले बने हुए हैं। एक अच्छी तरह से इंजीनियर्ड बख्तरबंद एमपीओ कॉर्ड लगभग 50 मिमी का न्यूनतम मोड़ त्रिज्या प्राप्त कर सकता है, जो कि अधिकांश संरचित केबलिंग वातावरण में काम करने योग्य है। मुख्य विनिर्माण विभेदक यह है कि क्या एक बफर परत कवच और फाइबर रिबन - के बीच बैठती है, इसके बिना, कठोर कवच मोड़ बिंदुओं पर फाइबर के खिलाफ दबा सकता है और सूक्ष्म मोड़ हानि उत्पन्न कर सकता है जो सीधे केबल प्रविष्टि हानि परीक्षण में दिखाई नहीं देगा।

क्या कवच की कीमत आपके सिग्नल पर पड़ती है?

बख़्तरबंद जैकेट स्वयं कनेक्टर इंटरफ़ेस पर प्रविष्टि हानि को सीधे नहीं बढ़ाता है। सम्मिलन हानि फेर्रू ज्यामिति, फाइबर संरेखण, और अंत {{1}फेस पॉलिश गुणवत्ता - पर निर्भर करती है, न कि केबल बॉडी के चारों ओर क्या लपेटा गया है। एक बख्तरबंद असेंबली पर एक कम -नुकसान वाला एमटीपी कनेक्टर अभी भी ठीक से निर्मित होने पर प्रति जोड़ी जोड़ी 0.15-0.25 डीबी तक पहुंचता है, जो एक मानक ट्रंक पर समान कनेक्टर के समान है। 400G SR4 तरंग दैर्ध्य पर, समतुल्य कनेक्टर ग्रेड का उपयोग करने वाले दोनों केबल प्रकार कार्यात्मक रूप से समान हानि - प्रदान करते हैं, जो मल्टीमोड OM4 असेंबली के लिए आमतौर पर 0.15–0.35 dB है।

जहां कवच पर जुर्माना लगाया जा सकता है, वह सूक्ष्म - झुकना है। यदि स्टील ट्यूब का निर्माण खराब तरीके से किया गया है या केबल को निर्दिष्ट न्यूनतम से अधिक कसकर घुमाया गया है, तो कवच फाइबर रिबन के खिलाफ संपीड़ित होता है और माइक्रो - मोड़ क्षीणन रेंगता है। यह एक विनिर्माण गुणवत्ता का मुद्दा और एक स्थापना अनुशासन का मुद्दा है, बख्तरबंद निर्माण की अंतर्निहित संपत्ति नहीं है। बख्तरबंद एमपीओ डोरियों का मूल्यांकन करते समय, हमेशा बेंड{5}क्षीणन परीक्षण डेटा - का अनुरोध करें, न कि केवल स्थिर सम्मिलन{{7}हानि प्रमाणपत्र का। कोई भी विक्रेता जो केवल सीधे केबल हानि संख्या प्रदान करता है, वह सूक्ष्म मोड़ समस्या को छिपा सकता है। फ़ाइबर ग्रेड हानि बजट को कैसे प्रभावित करते हैं, इसकी गहरी समझ के लिएOM1 से OM5 मल्टीमोड फाइबर तुलनाविभिन्न फाइबर वर्गों में मोडल बैंडविड्थ और क्षीणन विशेषताओं पर उपयोगी संदर्भ प्रदान करता है।

इसका मतलब यह भी है कि किसी भी लिंक सेगमेंट के लिए जहां आपका ऑप्टिकल लॉस बजट सीमित है - जैसे कि एक लंबी 400G SR4 पहुंच जो 100{5}मीटर OM4 सीमा - के करीब पहुंचती है, आपको बख्तरबंद केबल के मोड़-क्षीणन जोखिम को ध्यान में रखना चाहिए यदि रूटिंग पथ में तंग मोड़ शामिल हैं। यदि रास्ता सीधा और विशाल है, तो कवच के लिए आपको वैकल्पिक रूप से कुछ भी खर्च नहीं करना पड़ेगा। यदि पथ कई तंग कोनों के माध्यम से केबल को मजबूर करता है, तो मानक केबल की अंतर्निहित लचीलापन वास्तव में व्यवहार में कम कुल लिंक हानि प्रदान कर सकती है।

विस्तार से यांत्रिक सुरक्षा

मानक एमपीओ ट्रंक केबल संरचित केबल वातावरण में पाए जाने वाले तनाव को संभालते हैं: इंस्टॉलेशन खींचने के दौरान मध्यम तन्य भार, साझा ट्रे में केबल बंडलों से पार्श्व दबाव, और बिल्डिंग सिस्टम से कम - स्तर का कंपन। आर्मीड यार्न के साथ प्रबलित डबल - शीथ डिज़ाइन, इनडोर परिसर केबलिंग के लिए आईईसी 60794 और टीआईए - 568 की यांत्रिक आवश्यकताओं को पूरा करता है। ये नाजुक केबल नहीं हैं - इन्हें बस उन स्थितियों के लिए इंजीनियर किया गया है जिनका वे वास्तव में एक अच्छी तरह से प्रबंधित सुविधा में सामना करेंगे।

बख्तरबंद असेंबलियाँ एक अलग खतरे की रूपरेखा को संबोधित करती हैं। स्टील या एल्युमीनियम की परत कुचलने वाली ताकतों का प्रतिरोध करती है जो एक मानक म्यान को स्थायी रूप से विकृत कर देगी। ऊँचे फर्श पर लुढ़कने वाली कुर्सियाँ, गोदाम में भारी गाड़ियाँ, ऐसी सुविधा में कृंतक दाँत जहाँ कीट नियंत्रण अपूर्ण है - ये सैद्धांतिक जोखिम नहीं हैं; वे प्रलेखित विफलता मोड हैं जिनका फाइबर रखरखाव टीमें नियमित रूप से सामना करती हैं। कुछ बख्तरबंद एमपीओ डिज़ाइन 1,000 एन से अधिक पार्श्व क्रश बल का सामना करते हैं, जो मानक निर्माण की क्षमता से पांच से दस गुना अधिक है। विस्तारित तापमान सीमा (सामान्य इनडोर ट्रंक के लिए -40 डिग्री से {{9%) डिग्री बनाम -20 डिग्री से +60 डिग्री) जलवायु नियंत्रित स्थानों के बाहर किसी भी तैनाती के लिए दोनों को अलग करती है।

यह आकलन करते समय कि क्या किसी विशेष खंड को कवच की आवश्यकता है, केबल के वास्तविक पथ के साथ भौतिक जोखिम कारकों की गणना करें: कुचलने या प्रभाव का जोखिम, दस्तावेजित कृंतक या कीट गतिविधि, इनडोर मानदंडों से परे तापमान या आर्द्रता भ्रमण, और क्या रूटिंग बल 50 मिमी से अधिक कसकर झुकते हैं। एक ही पथ खंड पर इनमें से दो या अधिक कारक बख्तरबंद निर्माण के लिए एक मजबूत मामला बनाते हैं। यदि पथ पूरी तरह से घिरा हुआ है, जलवायु नियंत्रित है, और यांत्रिक खतरों से मुक्त है, तो मानक ट्रंक केबल कम मात्रा और लागत के साथ समान ऑप्टिकल प्रदर्शन प्रदान करता है।

ध्रुवीयता और अनुकूलता

बख्तरबंद और मानक एमपीओ असेंबलियाँ दोनों समान टीआईए - 568 ध्रुवीयता विधियों - टाइप ए (सीधे - के माध्यम से), टाइप बी (उल्टा), और टाइप सी (जोड़ी-फ्लिप) का पालन करती हैं। कवच परत पिन संरेखण, लिंग विन्यास, या कनेक्टर इंटरऑपरेबिलिटी को प्रभावित नहीं करती है। एक महिला बख़्तरबंद MPO-12 कॉर्ड बिना किसी संगतता समस्या के पुरुष मानक MPO-12 एडाप्टर पैनल के साथ जुड़ती है, और जब तक फाइबर गिनती, ध्रुवीयता प्रकार और कनेक्टर ग्रेड मेल खाते हैं, तब तक आप एक ही लिंक के भीतर बख़्तरबंद और मानक खंडों को स्वतंत्र रूप से मिला सकते हैं।

ध्यान देने योग्य एक व्यावहारिक विचार: क्योंकि बख्तरबंद केबल सख्त होते हैं, तंग बाड़ों में कनेक्टर ओरिएंटेशन की सावधानीपूर्वक योजना बनाएं। घनी आबादी में कुंजी से कुंजी तक {{2} से नीचे संभोगएमपीओ/एमटीपी फाइबर ऑप्टिक एडाप्टर पैनलजब केबल का कवच तंग मोड़ों को रोकता है तो अतिरिक्त निकासी की आवश्यकता हो सकती है जिसे मानक तार आसानी से संभाल लेते हैं। यह कोई संगतता समस्या नहीं है - यह एक केबल प्रबंधन योजना विवरण है जो स्थापना के दौरान महत्वपूर्ण निराशा से बचा सकता है यदि साइट पर केबल आने से पहले रैक एलिवेशन ड्राइंग पर ध्यान दिया जाए।

ब्रेकआउट अनुप्रयोगों के लिए जहां एक एमपीओ ट्रंक व्यक्तिगत डुप्लेक्स कनेक्शन में फ़ीड करता है,एमटीपी/एमपीओ से एससी या एलसी हार्नेस केबलट्रांज़िशन प्रदान करें, और वही बख़्तरबंद {{0}बनाम-मानक मूल्यांकन उसके भौतिक वातावरण के आधार पर ब्रेकआउट सेगमेंट पर लागू होता है।
