"जब मैंने सर्वोत्तम सिंगल मोड फ़ाइबर का उपयोग किया तो मेरा 10G कैंपस नेटवर्क अभी भी धीमा क्यों है?"

वह एक विश्वविद्यालय से तीन दिन पहले एक सिस्टम इंटीग्रेटर का घबराया हुआ संदेश थापूर्ण ऑप्टिकल कैम्पससौंप दो। प्रयोगशाला में,सिंगल मोड बनाम मल्टीमोडएक साधारण स्पेक शीट तुलना की तरह दिखता है। वास्तविक नौकरी साइट पर? अलग कहानी। हमने परियोजनाओं को पटरी से उतरते देखा है क्योंकि किसी ने यूपीसी ब्लू कनेक्टर को एपीसी ग्रीन एडॉप्टर से जोड़ दिया था। या ONT लिंक बजट को कम करके आंका गया। या 100-मीटर रन के लिए सिंगल मोड ट्रांसीवर पर बजट उड़ा दिया, जिसमें सस्ते मल्टीमोड ऑप्टिक्स का उपयोग किया जा सकता था।

एफटीटीओ के नए मानक बनने के साथ, फाइबर चयन "लंबे समय के लिए एकल मोड, छोटे के लिए मल्टीमोड" से कहीं आगे बढ़ गया है। यदि आपका केबल बिछाने का दृष्टिकोण ईमानदारी से पाठ्यपुस्तक क्षेत्र में अटका हुआ है, तो हो सकता है कि आप भविष्य के उन्नयन के लिए बारूदी सुरंगें बिछा रहे हों।

इसे चित्रित करें: एक 50- भवन परिसर जिसे 20 वर्षों तक एक भी केबल प्रतिस्थापन की आवश्यकता नहीं होगी। यह एक अच्छे डिज़ाइन का वादा हैपीओएल केबलिंग गाइडकार्यान्वयन। लेकिन वहां का रास्ता? जालों से भरा हुआ. एलसी या एससी/एपीसी? क्षैतिज रन में पूर्ण एकल मोड, या ऑप्टिकल मॉड्यूल को बचाने के लिए मल्टीमोड रखें? एक गलत कनेक्टर विवरण आपकी टाइमलाइन में देरी नहीं करता है। यह वर्षों तक रखरखाव संबंधी सिरदर्द को कई गुना बढ़ा देता है।

आइए भौतिकी की उन परिभाषाओं को छोड़ दें जिन्हें आपने सैकड़ों बार देखा है। यहां लक्ष्य: आपको "पहली बार में इसे सही करने" का निर्णय लेने में मदद करना।

संख्याएँ जो वास्तव में मायने रखती हैं

आपने मानक तुलना चार्ट देखा है। कोर व्यास, तरंग दैर्ध्य, दूरी। समझ गया। लेकिन वे चार्ट आपको वास्तविक कहानी नहीं बताते: सिंगल मोड बनाम मल्टीमोड निर्णय पैसे के बारे में है। भौतिकी नहीं.

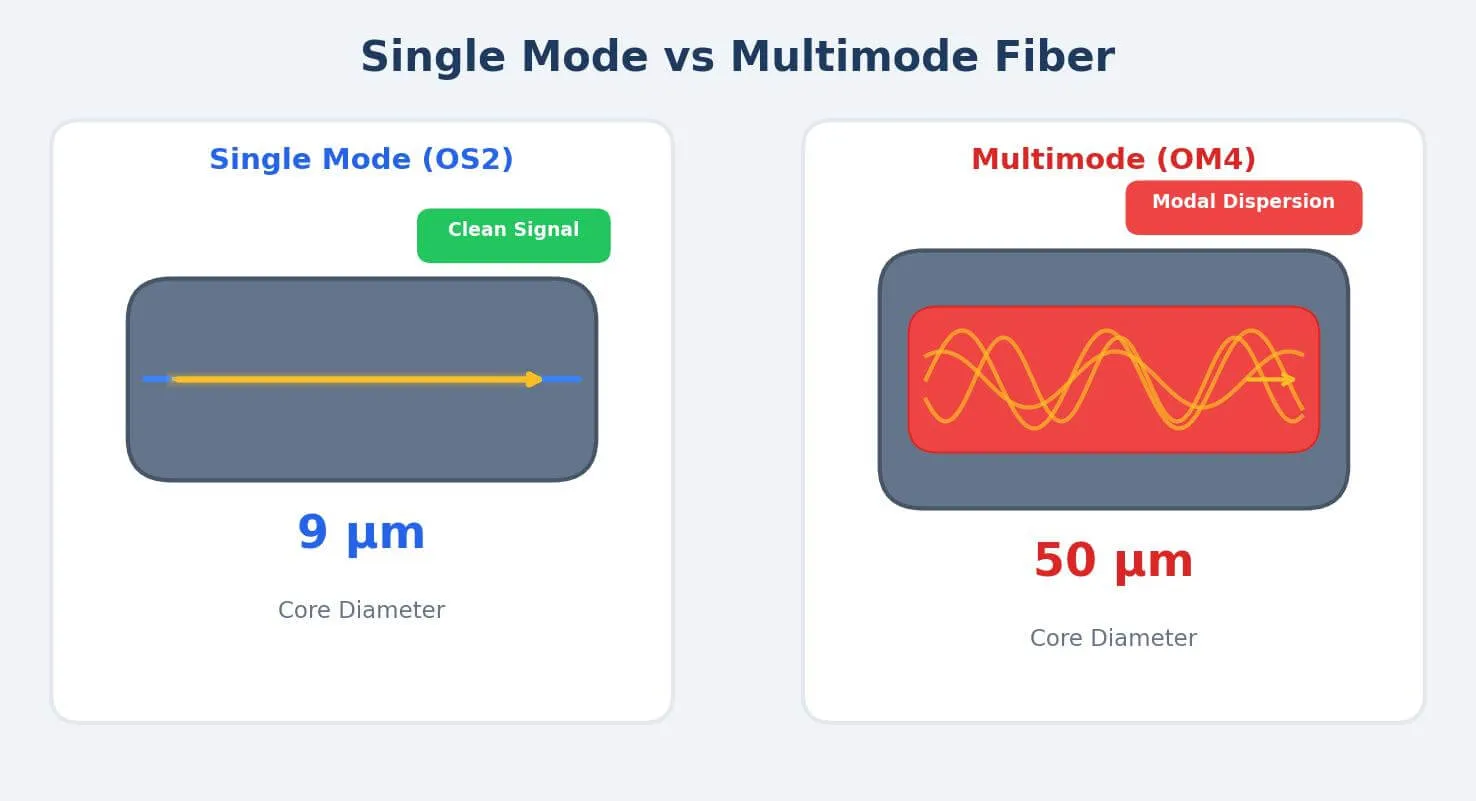

इस पर इस तरीके से विचार करें। सिंगल मोड एक स्पोर्ट्स कार है-कोर के नीचे प्रकाश की एक किरण इतनी पतली (9 माइक्रोमीटर) होती है कि उसकी तुलना में मानव बाल मोटा दिखता है। स्वच्छ सिग्नल, बिना किसी बूस्ट के 10, 20, 100 किलोमीटर की यात्रा करता है। मल्टीमोड पिकअप ट्रक है। चौड़ा कोर (50 माइक्रोमीटर{{10%) फिर भी बालों से पतला, लेकिन 6 गुना बड़ा), कई प्रकाश किरणें एक साथ उछलती हुई। साथ काम करना आसान, कनेक्ट करना सस्ता। लेकिन वे उछलती हुई किरणें कुछ सौ मीटर के बाद हस्तक्षेप करना शुरू कर देती हैं। सिग्नल गंदा हो जाता है.

जाल देखें? सिंगल मोड केबल सस्ता है. लेकिन ट्रांसीवर की कीमत 3-5x अधिक है। 500- पोर्ट परिसर के लिए, अकेले प्रकाशिकी में यह अंतर $30,000-50,000 तक पहुँच जाता है। दक्षिण-पूर्व एशिया में हमारी 2023-2024 परियोजनाओं में, हमने देखा है कि खरीद टीमें कम समय में "भविष्य-प्रूफ़िंग के लिए" इस सटीक गणना-चयन एकल मोड से परेशान हो जाती हैं, फिर जब ट्रांसीवर की लागत बजट को उड़ा देती है तो वे परेशान हो जाते हैं।

अब -पीओएल आर्किटेक्चर सब कुछ बदल देता है।पूर्ण ऑप्टिकल कैम्पसपीओएल का उपयोग कर तैनातीज़रूरत होनाएकल मोड। कोई विकल्प शामिल नहीं है. यह तकनीक एक फाइबर स्ट्रैंड पर विपरीत दिशाओं में यात्रा करने वाली दो तरंग दैर्ध्य GPON तरंग दैर्ध्य {{2}डिवीजन मल्टीप्लेक्सिंग {{3} का उपयोग करती है। केवल सिंगल मोड के क्लीन ट्रांसमिशन के साथ काम करता है।

इसलिए यदि आप पीओएल का निर्माण कर रहे हैं, तो मल्टीमोड बहस को छोड़ दें। लेकिन पारंपरिक ईथरनेट? यहीं हैऑप्टिकल लैन के लिए फाइबर चयनजटिल हो जाता है.

एससी/एपीसी पीओएल पर हावी क्यों है (और जब आप रंग मिलाते हैं तो क्या होता है)

पारंपरिक कैंपस नेटवर्क एक पेड़ की तरह दिखते हैं। जड़ पर कोर स्विच, शाखाओं पर वितरण स्विच, हर मंजिल पर एक्सेस स्विच। बहुत सारे उपकरण, बहुत सारी शक्ति, बहुत सारी चीज़ें जो टूट जाती हैं।

पीओएल उसे समतल कर देता है। एक केंद्रीय ओएलटी प्रत्येक डेस्क या कमरे में निष्क्रिय स्प्लिटर्स के माध्यम से ओएनटी से जुड़ता है। कोई मध्यवर्ती स्विच नहीं. प्रत्येक मंजिल पर कोई आईडीएफ कोठरी नहीं। बस फाइबर, स्प्लिटर्स, एंडपॉइंट।

[डेटा सेंटर] → ओएलटी → सिंगल फाइबर → 1:32 स्प्लिटर → 32 ओएनटी

डाउनस्ट्रीम: 1490एनएम|अपस्ट्रीम: 1310एनएम|दोनों एक फाइबर स्ट्रैंड पर

स्प्लिटर्स पूरी तरह से निष्क्रिय हैं। कोई शक्ति नहीं, कोई इलेक्ट्रॉनिक्स नहीं, विफल होने के लिए कुछ भी नहीं। ओएलटी से प्रकाश 1:32 स्प्लिटर से टकराता है और 32 स्थानों पर विभाजित हो जाता है। 32{7}}वे स्प्रिंकलर वाली बगीचे की नली की तरह-सिवाय इसके कि आप लेज़र प्रकाश को विभाजित कर रहे हैं, पानी के दबाव को नहीं।

अधिकांश गाइड महत्वपूर्ण विवरण छोड़ देते हैं: पीओएल लगभग सार्वभौमिक रूप से एससी/एपीसी कनेक्टर का उपयोग करता है। "एपीसी" का अर्थ है कोणीय भौतिक संपर्क -फ्लैट के बजाय 8 डिग्री पर पॉलिश किया गया फेरूल। जब प्रकाश एक सपाट सतह (यूपीसी) से टकराता है, तो कुछ सीधे स्रोत की ओर उछलता है। द्विदिशात्मक पीओएल में, वे प्रतिबिंब शोर पैदा करते हैं। दर्जनों कनेक्शन बिंदुओं पर शोर जमा हो जाता है।

कोणीय एपीसी चेहरा कोर से दूर प्रतिबिंबों को उछालता है। रिटर्न हानि ~-50 डीबी (यूपीसी) से घटकर -65 डीबी या बेहतर (एपीसी) हो जाती है। मोटे तौर पर 30 गुना कम परावर्तित प्रकाश इसे वापस ला रहा है। पीओएल के संदर्भ में? स्वच्छ सिग्नल और ख़राब सिग्नल के बीच अंतर.

टीआईए फाइबर ऑप्टिक ट्रेनिंग काउंसिल इसे सरलता से कहती है: एससी/एपीसी निष्क्रिय ऑप्टिकल नेटवर्क के लिए मानक है क्योंकि वापसी हानि विशेषताएँ द्विदिश प्रणालियों में मायने रखती हैं। SC/APC पर दोबारा मत जाओ।

जब आप हरा और नीला मिलाते हैं तो क्या होता है:

हमने इसे पिछले साल एक स्मार्ट होटल GPON प्रोजेक्ट पर देखा था। ठेकेदार ने फ़्लोर लेवल स्प्लिटर आउटपुट पर SC/APC (हरा) का सही उपयोग किया। लेकिन फिर कमरों को ONT कनेक्शन के लिए SC/UPC (नीला) पैच कॉर्ड दिए गए। भौतिक रूप से, यह प्लग इन होता है। विद्युत रूप से? आपदा।

सपाट चेहरे से मिलने वाला कोणीय चेहरा एक छोटा सा वायु अंतराल बनाता है। संपर्क क्षेत्र सिकुड़कर लगभग शून्य हो जाता है। वापसी हानि कम हो जाती है। परावर्तित ऑप्टिकल शक्ति ने ओएलटी पर उच्च -प्रतिबिंब अलार्म चालू कर दिया। इससे भी बुरी बात यह है कि जब 1550एनएम सीएटीवी सिग्नल उच्च शक्ति पर आया, तो हवा के अंतराल के प्रतिबिंब के कारण किनारे के कमरों में ओएनटी बार-बार ऑफ़लाइन हो गए। मेहमानों ने शिकायत की. प्रबंधन घबरा गया. इस समस्या को ठीक करने के लिए 200+ कमरों के लिए पैच कॉर्ड को फिर से खींचने की आवश्यकता है।

संपूर्ण {{0}ऑप्टिकल नेटवर्क में, हरे रंग से {{2} नीले रंग में "थोड़ा धीमा" नहीं होता है। यह एक सिग्नल ब्लैक होल है। वह 1dB सम्मिलन हानि वृद्धि छोटी दिखती है -लेकिन 1:64 स्प्लिट लिंक पर, यह वह भूसा है जो सिस्टम को तोड़ता है।

वास्तविक परिनियोजन निर्णय

डेटा सेंटर से प्रथम स्प्लिटर तक की रीढ़।यह आपका राजमार्ग है. सब कुछ इसके माध्यम से बहता है। पीओएल का मतलब एससी/एपीसी के साथ सिंगल मोड ओएस2 है, कोई चर्चा नहीं। लेकिन केबल ग्रेड, प्री{5}}टर्मिनेटेड बनाम फील्ड{{6}टर्मिनेटेड, अतिरिक्त फाइबर गिनती? अभी निर्णय लेना बाकी है.

2 किमी (अधिकांश कैंपस बैकबोन) से कम दौड़ के लिए, मानक OS2 काम संभालता है। प्रीमियम कम -नुकसान फाइबर? जब तक आप अत्यधिक लंबी स्प्लिटर श्रृंखलाओं पर काम नहीं कर रहे हों या 25G-PON अपग्रेड की योजना नहीं बना रहे हों, तब तक ओवरकिल करें। प्रति कनेक्टर सम्मिलन हानि 0.3 डीबी से कम रहनी चाहिए - इसे अपने आरएफक्यू में निर्दिष्ट करें, परीक्षण रिपोर्ट की आवश्यकता है।

प्री-टर्मिनेटेड ट्रंक केबल की लागत अधिक होती है लेकिन इंस्टॉलेशन का समय बचता है। अस्पतालों या विश्वविद्यालयों के लिए जहां व्यवधान को कम करना मायने रखता है? इसके लायक था। अतिरिक्त समय के साथ नया निर्माण? फ़ील्ड समाप्ति ठीक काम करती है. ओएलटी पर उच्च-घनत्व समाप्ति के लिए,फाइबर ऑप्टिक कनेक्टररैक के लिए डिज़ाइन किया गया माउंट एप्लिकेशन रखरखाव के दौरान पोर्ट की पहचान और पहुंच को आसान बनाता है।

स्प्लिटर्स से ओएनटी तक वितरण केबल।

यहीं परएफटीटीओ फाइबर कनेक्टरदिलचस्प हो जाओ. प्रत्येक स्प्लिटर से 32 स्थानों तक एक केबल नहीं - 32 केबल। स्प्लिटर गिनती से गुणा करें. मध्यम आकार के परिसर में 1,{8}} अंतिमबिंदु परोसने वाले 50+ स्प्लिटर्स हो सकते हैं। बहुत सारे कनेक्टर.

SC/APC डिफ़ॉल्ट रहता है. लेकिन पहले अपने ONT विनिर्देशों की जांच करें-कुछ नए मॉडल LC/APC पोर्ट का उपयोग करते हैं। यदि ऐसा है, तो आप एलसी {{3}टर्मिनेटेड केबल को पूरे (क्लीनर) में चला सकते हैं या स्प्लिटर पर एससी - एलसी हाइब्रिड एडेप्टर का उपयोग कर सकते हैं (कनेक्शन बिंदु जोड़ता है)। हम आम तौर पर पहला विकल्प सुझाते हैं. प्रत्येक एडॉप्टर एक संभावित विफलता बिंदु है।

कनेक्टर गुणवत्ता बड़े पैमाने पर क्यों मायने रखती है:

प्रति कनेक्टर 0.1 डीबी का अंतर मामूली लगता है। सैकड़ों कनेक्शनों में गुणा करें-ऐसा नहीं है। विशिष्ट 1:32 पीओएल आर्किटेक्चर में ~28 डीबी कुल हानि बजट होता है। स्प्लिटर 15-17 डीबी खाता है। केबल क्षीणन में कुछ और समय लगता है। यह सभी कनेक्टर हानियों के लिए शायद 8-10 डीबी छोड़ता है। सस्ते कनेक्टर लंबे समय तक चलने पर आपका बजट बढ़ा देते हैं।

पारंपरिक ईथरनेट बैकबोन (जब आप पीओएल नहीं कर रहे हों)।हर कोई पीओएल के लिए तैयार नहीं है। मौजूदा बुनियादी ढांचे का नवीनीकरण? बजट बाधाएं? पारंपरिक स्विच्ड ईथरनेट अभी भी काम करता है। हालाँकि विभिन्न फ़ाइबर निर्णय।

300 मीटर से कम दूरी पर {{1}मंजिल{{2}से लेकर {{3}मंजिल तक, आसन्न इमारतें{{4}एलसी डुप्लेक्स के साथ ओएम4 मल्टीमोड आर्थिक दृष्टि से उपयुक्त है। दर्जनों स्विच कनेक्ट करने पर ट्रांसीवर बचत (एसआर बनाम एलआर मॉड्यूल) बढ़ जाती है। कैलकुलस 300+ मीटर पर फ़्लिप करता है। मल्टीमोड संघर्ष, विशेष रूप से उच्च गति पर।कैम्पस नेटवर्क में एकल मोड उपयोगइंटर -बिल्डिंग लिंक असीमित बैंडविड्थ हेडरूम देता है। एक बार इंस्टॉल करें, 10G, 100G, 400G {{5}जो भी आगे आए उसे सपोर्ट करें।

एलसी/यूपीसी (एपीसी नहीं) प्वाइंट {{0} से {{1} प्वाइंट ईथरनेट के लिए ठीक काम करता है। कोई द्विदिशात्मक WDM नहीं, इसलिए अतिरिक्त APC लागत और हैंडलिंग देखभाल आवश्यक नहीं है।

डेस्कटॉप कनेक्शन और जोन एनक्लोजर समाधान

एफटीटीओ का मतलब है कि फाइबर डेस्क तक पहुंचता है। डेटा सेंटर से भिन्न वातावरण। केबलों को लात मार दी जाती है। उनके ऊपर कुर्सियाँ घूमती हैं। सफाई कर्मचारी चीजों को उछालते हैं।फाइबर कनेक्टर चयन गाइडडेस्कटॉप के लिए स्थायित्व को प्राथमिकता देता है।

बेंड{0}असंवेदनशील फाइबर (बीआईएफ) पर समझौता नहीं किया जा सकता है। मानक फाइबर तंग मोड़ पर सिग्नल खो देता है। बीआईएफ हैंडल आपकी छोटी उंगली की तुलना में त्रिज्या को 7.5 मिमी {{5} तक नीचे मोड़ते हैं। पैच कॉर्ड को पहले से काटें (2 मीटर, 3 मीटर, 5 मीटर) प्रत्येक डेस्क पर फील्ड समाप्ति की तुलना में समय बचाएं। लागत अंतर न्यूनतम, अजीब स्थापना स्थितियों से परिवर्तनशीलता से बचा जाता है।

खुले कार्यालय की चुनौती:

एक बड़ी इंटरनेट कंपनी के प्रोजेक्ट पर {{0}पूरी तरह से खुले कार्यालय लेआउट{{1}डिजाइनर ने समर्थन कॉलम पर किसी भी दृश्यमान केबल ट्रे को माउंट करने से इनकार कर दिया। बैकबोन से प्रत्येक डेस्क तक सीधी रूटिंग का मतलब हर जगह फाइबर था। बनाए रखने के लिए दुःस्वप्न.

हमारा समाधान: छत के प्लेनम में या उठे हुए फर्श के नीचे जोन एनक्लोजर। बैकबोन से प्रत्येक ज़ोन बॉक्स तक मल्टी-फाइबर एमपीओ ट्रंक चलाएँ। बॉक्स के अंदर, आस-पास के 6-8 वर्कस्टेशनों की सेवा करने वाले एलसी यूनिबूट पैच कॉर्ड को तोड़ दें।

अदायगी? जब वर्कस्टेशन चलते हैं (और वे हमेशा चलते हैं), तो आप छत में लगे बैकबोन फाइबर को नहीं छूते हैं। ज़ोन बॉक्स पर बस 3-मीटर पैच कॉर्ड को स्वैप करें। हमारे ग्राहक का अनुमान: एमएसी (चाल/जोड़/परिवर्तन) श्रम लागत में 70% की कमी। कार्यालय पुनर्गठन के 3 वर्षों से अधिक, इसमें और वृद्धि हुई है।

महत्वपूर्ण विवरण: तंग क्षेत्र वाले बक्सों में, एलसी यूनीबूट या पुश-पुल टैब कनेक्टर अनिवार्य हैं। जब 12 पैच कॉर्ड प्लग इन किए जाते हैं, तो मानक एलसी कनेक्टर कुछ भी निकालने के लिए पर्याप्त जगह नहीं छोड़ते हैं। हमने इसे एक रेट्रोफ़िट प्रोजेक्ट के दौरान कठिन तरीके से सीखा। {{4}केवल एक केबल तक पहुंचने के लिए आधे बॉक्स को अनप्लग करना पड़ा।

पैसे का सवाल

हर कोई लागत के बारे में पूछता है. उत्तर आपकी समय-सीमा पर निर्भर करता है। पीओएल की अग्रिम लागत अधिक होती है (ओएलटी और ओएनटी सस्ते नहीं होते हैं) लेकिन बाकी सभी चीजों पर नाटकीय रूप से बचत होती है {{2}विशेषकर 10 वर्षों में।

500 समापन बिंदुओं के लिए रफ ब्रेकडाउन। ये उद्योग के अनुमान हैं, गारंटीशुदा उद्धरण नहीं हैं {{2}आपका माइलेज विक्रेता, क्षेत्र, विशिष्टताओं के अनुसार भिन्न होता है।

जहां पीओएल सबसे अधिक बचत करता है: फर्श की जगह और बिजली। पारंपरिक नेटवर्क को हर मंजिल पर आईडीएफ कोठरियां, स्विच, यूपीएस, एयर कंडीशनिंग की आवश्यकता होती है। पीओएल उन सभी को निष्क्रिय स्प्लिटर्स से बदल देता है, जिन्हें न बिजली की जरूरत होती है, न कूलिंग की, पाठ्यपुस्तक के आकार की दीवार पर लगे बॉक्स में फिट करने की। हुआवेई के एफटीटीओ दस्तावेज़ों का दावा है कि 50{6}}70% बिजली कटौती-यह एक विपणन आंकड़ा है, इसे उचित रूप से संदेहपूर्वक लें-लेकिन दिशा वास्तविक है। कम सक्रिय उपकरणों का मतलब है कम बिजली और कम गर्मी निकालना।

गंदगी आपकी दुश्मन है ($500 का पाठ)

कुछ बिक्री ब्रोशर इस बात पर जोर नहीं देते हैं: संदूषण फाइबर नेटवर्क विफलताओं का प्रमुख कारण है। उपकरण विफलता नहीं. केबल क्षति नहीं. गंध।

सिंगल मोड फ़ाइबर में 9{6}}माइक्रोमीटर कोर होता है। आपकी आंखों के लिए अदृश्य धूल का कण प्रकाश संचरण को 10% से अधिक अवरुद्ध कर देता है। फ़िंगरप्रिंट तेल किसी कनेक्शन को गिराने के लिए पर्याप्त हानि उत्पन्न करता है। सख्त लिंक बजट वाले पीओएल सिस्टम में, कुछ बिंदुओं पर संदूषण नेटवर्क-व्यापी समस्याओं में बदल जाता है।

वह $500 जो $5,000 में बदल गया:

दक्षिण पूर्व एशिया परिसर परियोजना। ग्राहक ने बजट से पेशेवर सफाई किटों में लगभग $500 की कटौती की। "बस डस्ट कैप का उपयोग करें और सावधान रहें।" श्रमिकों को उचित निरीक्षण उपकरण के बिना स्थापित करने की अनुमति दी गई।

हैंडओवर के एक सप्ताह बाद, लगभग 15% लिंक में अस्पष्टीकृत पैकेट हानि दिखाई दी। इंजीनियरिंग टीम को ओटीडीआर उपकरण के साथ लौटना पड़ा, कनेक्टर्स को एक-एक करके खींचना पड़ा, प्रत्येक अंतिम चेहरे का निरीक्षण करना पड़ा। पता लगाना: स्थापना के दौरान अधिकांश दूषित फेर्यूल्स को धूल के कणों द्वारा खरोंच दिया गया था। अपूरणीय क्षति.

अंतिम बिल: ~100 पैच कॉर्ड बदले गए ($2,000 सामग्री), दो तकनीशियनों के लिए तीन दिन का श्रम ($3,000+), साथ ही असफल हैंडओवर से प्रतिष्ठा की क्षति। $500 की "बचत" की कीमत उन्हें 10 गुना थी।

फाइबर कनेक्टर का अंतिम चेहरा नेत्रगोलक की तुलना में अधिक नाजुक होता है। 400x आवर्धन के तहत, धूल का एक कण चंद्रमा पर एक गड्ढे जैसा दिखता है। यदि आप सफाई उपकरण नहीं खरीद रहे हैं, तो मरम्मत के लिए बजट तीन गुना कर दें।

संभोग से पहले निरीक्षण अनिवार्य है। एक 400x फ़ाइबर माइक्रोस्कोप की लागत कुछ सौ डॉलर होती है और यह हजारों समस्या निवारण में बाधा डालता है। इंस्टॉलेशन और किसी भी रखरखाव के दौरान प्लगिंग से पहले प्रत्येक कनेक्टर का निरीक्षण किया गया। सफाई प्रोटोकॉल: पहले सूखा पोंछें (लिंट मुक्त), यदि आवश्यक हो तो 99%+ आइसोप्रोपिल अल्कोहल से गीला साफ करें, फिर सुखाएं, फिर से निरीक्षण करें। 30 सेकंड लगते हैं. बाद में निदान करने में स्किपिंग को घंटों लग जाते हैं।

आगे क्या होगा इसकी योजना बनाना

कैम्पस फाइबर 15-25 साल तक चलता है। आज आप जो केबल स्थापित कर रहे हैं वह तब भी मौजूद रहेगी जब हमारे द्वारा ईजाद नहीं की गई तकनीकें मानक बन जाएंगी।

पीओएल के लिए अच्छी खबर: भौतिक परत संपूर्ण रोडमैप का समर्थन करती है। वर्तमान GPON 2.5 Gbps डाउनस्ट्रीम पर चलता है {{2}G {{3}PON (XGS {{4}PON) पहले से ही उपलब्ध है {{5}G {{6}PON परीक्षणों में {{7}G {{8}PON मानकों के विकास में। सभी एक ही फाइबर और कनेक्टर का उपयोग करते हैं, केवल OLT और ONT उपकरण बदलते हैं।

ओएफएस ऑप्टिक्स नोट करता है कि जबकि मल्टीमोड अधिकांश उद्यम दूरी को पर्याप्त रूप से संभालता है, डेटा दरों में वृद्धि के रूप में एकल मोड के बैंडविड्थ लाभ अधिक स्पष्ट हो जाते हैं। वे ट्रांसीवर प्रीमियम कम होने के कारण एकल मोड की ओर रुझान को स्वीकार करते हैं।

A पूर्ण ऑप्टिकल कैम्पससिंगल मोड हैंडल पर निर्मित वाई-फाई 7 बैकहॉल (मल्टी-टू-गीगाबिट प्रति एपी), 8K वीडियो निगरानी, ​​आईओटी घनत्व हम केबल को छुए बिना अनुमान नहीं लगा सकते हैं। पहली बार में बुनियादी ढाँचा ठीक करने का यही महत्व है।

अपने आरएफक्यू में क्या रखें

के लिए कनेक्टर्स की सोर्सिंग करते समयपीओएल केबलिंग गाइड-अनुपालक परिनियोजन, ये न्यूनतम निर्दिष्ट करें:

सम्मिलन हानि: सामान्यतः 0.25 डीबी से कम या उसके बराबर, अधिकतम 0.35 डीबी से कम या उसके बराबर

वापसी हानि (एपीसी): 65 डीबी से अधिक या उसके बराबर

सामी: ज़िरकोनिया सिरेमिक

संभोग चक्र: 500 से अधिक या उसके बराबर और 0.2 डीबी से कम या उसके बराबर परिवर्तन

दस्तावेज़ीकरण: व्यक्तिगत परीक्षा परिणाम या बैच प्रमाणपत्र

मिशन के लिए {{0}महत्वपूर्ण तैनाती के लिए, घरेलू विनिर्माण वाले आपूर्तिकर्ता (एकाधिक कारखानों की सोर्सिंग करने वाली व्यापारिक कंपनियां नहीं) अधिक सुसंगत गुणवत्ता प्रदान करते हैं।एवोलक्स फाइबरएंटरप्राइज़ पीओएल परियोजनाओं के लिए आवश्यक परीक्षण दस्तावेज़ के साथ फ़ैक्टरी प्रत्यक्ष उत्पाद प्रदान करता है।

बजट के लायक अतिरिक्त अनुपात: पूर्व {{3}समाप्त असेंबलियों के लिए 5-10%, फ़ील्ड-इंस्टॉल करने योग्य कनेक्टर्स के लिए 15{5}}20% (समाप्ति विफलताओं के लिए खाते), प्रथम वर्ष के एमएसी को संभालने के लिए पैच कॉर्ड के लिए 10-15%।

त्वरित संदर्भ

की ओर बदलावपूर्ण ऑप्टिकल कैम्पसजैसे-जैसे उद्यम परिचालन और ऊर्जा बचत की खोज कर रहे हैं, वास्तुकला में तेजी आ रही है। चाहे आप किसी नई इमारत के लिए पीओएल तैनात कर रहे हों या पारंपरिक बुनियादी ढांचे को अपग्रेड कर रहे हों, इंस्टॉलेशन के दौरान आपके द्वारा लिए गए कनेक्टर निर्णय अगले एक या दो दशकों के लिए विश्वसनीयता निर्धारित करते हैं। पहली बार में उन्हें ठीक करें.

सन्दर्भ:

1. टीआईए फाइबर ऑप्टिक प्रशिक्षण परिषद (tiafotc.org) - निष्क्रिय ऑप्टिकल लैन

2. ओएफएस ऑप्टिक्स (ofsoptics.com) - सिंगल मोड बनाम मल्टीमोड फाइबर चयन

3. हुआवेई एंटरप्राइज (e.huawei.com) - एफटीटीओ सॉल्यूशन दस्तावेज

4. FS.com समुदाय - PON अनुप्रयोगों में वापसी हानि पर चर्चा
