उत्पाद परिचय

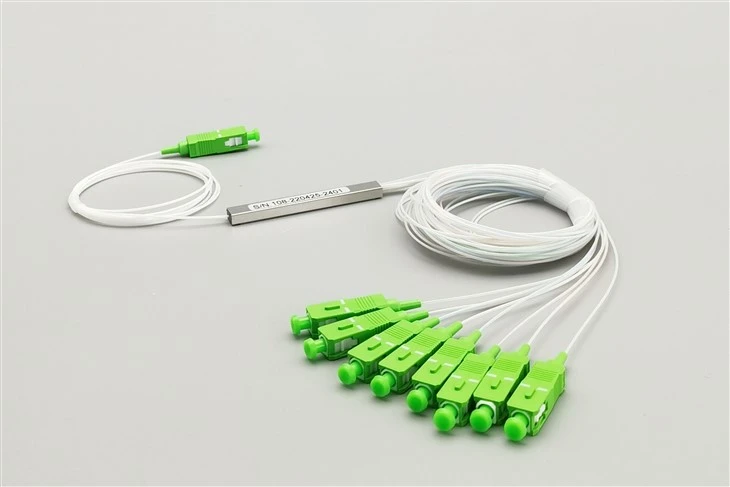

1X8 पीएलसी फाइबर ऑप्टिक स्प्लिटरएक क्वार्टज़ सब्सट्रेट-आधारित हैप्लानर वेवगाइडऑप्टिकल पावर वितरण उपकरण का उपयोग एक केंद्रीय कार्यालय (सीओ) से कई अंतिम उपयोगकर्ता स्थानों तक ऑप्टिकल सिग्नल वितरित करने के लिए किया जाता है।
यह एकल/दोहरी ऑप्टिकल इनपुट को समान रूप से कई ऑप्टिकल आउटपुट में विभाजित करता है, और उपयोगकर्ताओं को ऑप्टिकल सिग्नल समान रूप से वितरित करता है। शाखा चैनलों में आमतौर पर 2, 4, और 8 चैनल होते हैं और 64 चैनल और उससे अधिक होते हैं, जिसे आमतौर पर 1 ×N या 2×N के रूप में व्यक्त किया जाता है।
|
कनेक्टर प्रकार |
अनुसूचित जाति |
|
पोलिश प्रकार |
एपीसी/यूपीसी |
|
फाइबर मोड |
सिंगल मोड/मल्टीमोड |
|
पैकेज शैली |
एबीएस/मिनी ट्यूब |
|
कॉन्फ़िगरेशन प्रकार |
1 x 8 |
|
फाइबर की लंबाई |
1.5m |
विनिर्देश
| पैकेज शैली | मिनी ट्यूब | कॉन्फ़िगरेशन प्रकार | 1*8 |
| फाइबर ग्रेड | G.657A1 | फाइबर मोड | एकल मोड |
| कनेक्टर प्रकार | एससी/एपीसी | विभाजन अनुपात | 50/50 |
| इनपुट/आउटपुट फाइबर व्यास | 900μm | इनपुट/आउटपुट फाइबर लंबाई | 1.5m |
| निविष्ट वस्तु का नुकसान | 4.0dB से कम या उसके बराबर | वापसी हानि | 55dB से अधिक या उसके बराबर |
| हानि एकरूपता | 0.4dB से कम या इसके बराबर | दिशिकता | 55 डीबी से अधिक या उसके बराबर |
| ध्रुवीकरण पर निर्भर हानि | 0.2dB से कम या इसके बराबर | तापमान पर निर्भर हानि | 0.5dB से कम या इसके बराबर |
| तरंग दैर्ध्य पर निर्भर हानि | 0.3dB से कम या इसके बराबर | ऑपरेटिंग बैंडविड्थ | 1260~1650 एनएम |
| तापमान | ऑपरेटिंग -40 से 85 डिग्री (-40 से 185 डिग्री फारेनहाइट) भंडारण -40 से 85 डिग्री (-40 से 185 डिग्री फारेनहाइट) |
आवेदन
एफटीटीएक्स ऑप्टिकल वितरण
यह 1×8 एससी एपीसी मिनी ट्यूब पीएलसी स्प्लिटर के लिए डिज़ाइन किया गया हैएफटीटीएक्स (फाइबर टू द एक्स)नेटवर्क परिनियोजन. यह एक केंद्रीय कार्यालय (सीओ) से कई अंतिम उपयोगकर्ता स्थानों तक ऑप्टिकल सिग्नल वितरित करता है, वितरण बक्से और टर्मिनल बाड़ों में लचीली स्थापना का समर्थन करता है।
केंद्रीय कार्यालय सिग्नल वितरण
एकल या दोहरे ऑप्टिकल इनपुट को कई ऑप्टिकल आउटपुट में समान रूप से विभाजित करने के लिए केंद्रीय कार्यालय स्तर पर उपयोग किया जाता है। समान प्रकाश विभाजन और अच्छी स्थिरता सभी आउटपुट पोर्ट पर लगातार सिग्नल वितरण बनाए रखने में मदद करती है।
ऑप्टिकल संचार प्रणाली
सामान्य ऑप्टिकल संचार प्रणालियों पर लागू, जिन्हें SC APC कनेक्टर्स के साथ विश्वसनीय 1×8 सिग्नल विभाजन की आवश्यकता होती है। कॉम्पैक्ट मिनी ट्यूब संरचना अंतरिक्ष सीमित वातावरण में स्थापना की अनुमति देती है।
बहु-उपयोगकर्ता फ़ाइबर वितरण
उन परिदृश्यों के लिए उपयुक्त जहां ऑप्टिकल सिग्नल को कई उपयोगकर्ताओं को वितरित करने की आवश्यकता होती है। स्प्लिटर नेटवर्क आवश्यकताओं के आधार पर 2, 4, 8, 16, 32 और 64 चैनलों तक शाखा कॉन्फ़िगरेशन का समर्थन करता है।
आदेश की जानकारी
इवोलक्सफाइबर 1xN और 2xN स्प्लिटर्स की एक पूरी श्रृंखला प्रदान करता है जो विशिष्ट अनुप्रयोगों के लिए तैयार की गई हैं:
a.1x2, 1x4, 1x8, 1x16,1x32, 1x64, 2x2, 2x4, 2x8, 2x16, 2x32,2x64 स्प्लिटर्स के संस्करण उपलब्ध हैं।
बी। SC/UPC, FC/UPC, LC/UPC, SC/APC, FC/APC, LC/APC कनेक्टर या कोई कनेक्टर आपकी पसंद के अनुसार नहीं चुना जा सकता है
इनपुट और आउटपुट फाइबर प्रकार के लिए c. 0.9, 2.0, 3.0 मिमी।
डी। बेनी की लंबाई को भी अनुकूलित किया जा सकता है; आमतौर पर हम आपको 1.5 मी प्रदान करेंगे, अधिक जानकारी के लिए हमसे संपर्क करने का स्वागत है।
अक्सर पूछे जाने वाले प्रश्न
Q1: इस पीएलसी स्प्लिटर में "मिनी ट्यूब" का क्या मतलब है?
ए: मिनी ट्यूब इस स्प्लिटर की पैकेज शैली को संदर्भित करता है। इसमें एक कॉम्पैक्ट संरचना है जो फाइबर वितरण बक्से और टर्मिनल बाड़ों में लचीली स्थापना की अनुमति देती है जहां स्थान सीमित है।
Q2: इस 1×8 पीएलसी स्प्लिटर की ऑपरेटिंग बैंडविड्थ क्या है?
उत्तर: यह स्प्लिटर 1260nm से 1650nm की ऑपरेटिंग बैंडविड्थ का समर्थन करता है, जैसा कि उत्पाद विनिर्देशों में निर्दिष्ट है।
Q3: SC APC और SC UPC कनेक्टर्स के बीच क्या अंतर है?
A: एससी एपीसी कनेक्टरइसका अंत कोणीय होता है जो अधिक रिटर्न हानि प्रदान करता है। यह स्प्लिटर SC/APC कनेक्टर्स के साथ उपलब्ध है, और आपकी आवश्यकताओं के आधार पर SC/UPC, FC/UPC, LC/UPC, FC/APC, LC/APC विकल्प भी चुने जा सकते हैं।
Q4: ऑपरेटिंग तापमान रेंज क्या है?
ए: यह पीएलसी स्प्लिटर विनिर्देशों में सूचीबद्ध -40 डिग्री से 85 डिग्री (-40 डिग्री फ़ारेनहाइट से 185 डिग्री फ़ारेनहाइट) की तापमान सीमा के भीतर संचालित होता है।
Q5: इस स्प्लिटर की प्रविष्टि हानि क्या है?
ए: दनिविष्ट वस्तु का नुकसान4.0dB से कम या इसके बराबर है। कम प्रविष्टि हानि यह सुनिश्चित करने में मदद करती है कि 8 आउटपुट पोर्ट में से प्रत्येक तक पर्याप्त ऑप्टिकल पावर पहुंचे।
प्रश्न 6: हानि एकरूपता क्या है और यह महत्वपूर्ण क्यों है?
A: हानि एकरूपताआउटपुट पोर्ट के बीच ऑप्टिकल पावर अंतर को मापता है। इस स्प्लिटर में 0.4dB से कम या उसके बराबर की हानि एकरूपता है, जिसका अर्थ है कि यह सभी आउटपुट में समान प्रकाश विभाजन और अच्छी स्थिरता प्रदान करता है।
Q7: यह स्प्लिटर किस प्रकार के फाइबर का उपयोग करता है?
ए: यह स्प्लिटर 900μm इनपुट/आउटपुट फाइबर व्यास के साथ G.657A1 सिंगलमोड फाइबर का उपयोग करता है।
Q8: क्या कनेक्टर प्रकार और फाइबर की लंबाई को अनुकूलित किया जा सकता है?
उत्तर: हाँ. कनेक्टर विकल्पों में एससी/यूपीसी, एफसी/यूपीसी, एलसी/यूपीसी, एससी/एपीसी, एफसी/एपीसी और एलसी/एपीसी शामिल हैं। इनपुट और आउटपुट फाइबर व्यास 0.9 मिमी, 2.0 मिमी या 3.0 मिमी हो सकता है। मानक बेनी की लंबाई 1.5 मीटर है और इसे अनुरोध पर अनुकूलित किया जा सकता है।
Q9: कौन से विभाजन विन्यास उपलब्ध हैं?
ए: इवोलक्सफाइबर 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, 2×2, 2×4, 2×8, 2×16, 2×32 और 2×64 संस्करणों सहित 1×N और 2×N स्प्लिटर्स की एक पूरी श्रृंखला प्रदान करता है।
Q10: रिटर्न लॉस स्पेसिफिकेशन क्या है?
उत्तर: रिटर्न हानि 55dB से अधिक या उसके बराबर है। उच्च रिटर्न लॉस लोअर बैक रिफ्लेक्शन को इंगित करता है, जो ऑप्टिकल नेटवर्क प्रदर्शन के लिए फायदेमंद है।
