तकनीकी निर्देश
| पैरामीटर | विनिर्देश | पैरामीटर | विनिर्देश |
|---|---|---|---|
| विभाजन अनुपात | 1×16 | कनेक्टर प्रकार | एससी/एपीसी (इनपुट)/बेयर फाइबर (आउटपुट) |
| फाइबर प्रकार | G.657A1 सिंगलमोड | ऑपरेटिंग तरंग दैर्ध्य | 1260 एनएम ~ 1650 एनएम |
| निवेशन हानि (अधिकतम) | 13.5dB @1550nm से कम या बराबर | वापसी हानि (इनपुट) | 60dB से अधिक या उसके बराबर (APC) |
| हानि एकरूपता | 1.2dB से कम या उसके बराबर | दिशिकता | 55dB से अधिक या उसके बराबर |
| ध्रुवीकरण पर निर्भर हानि | 0.3dB से कम या इसके बराबर | तरंग दैर्ध्य पर निर्भर हानि | 0.5dB से कम या इसके बराबर |
| पैकेज प्रकार | स्टील ट्यूब (Ø3.0×54मिमी) | आउटपुट फाइबर व्यास | 250μm नंगे फाइबर |
| इनपुट फाइबर लंबाई | 1.0 मी (अनुकूलन योग्य) | आउटपुट फाइबर की लंबाई | 1.5 मी (अनुकूलन योग्य) |
| परिचालन तापमान | -40 डिग्री से +85 डिग्री | भंडारण तापमान | -40 डिग्री से +85 डिग्री |
| तन्य भार (फाइबर) | 5N से अधिक या उसके बराबर | अनुपालन मानक | टेलकोर्डिया जीआर-1221, आरओएचएस |
बड़े पैमाने पर पीओएन परिनियोजन के लिए स्टील ट्यूब बेयर फाइबर डिज़ाइन क्यों मायने रखता है
आउटडोर और कैबिनेट प्रतिष्ठानों के लिए बेहतर यांत्रिक सुरक्षा

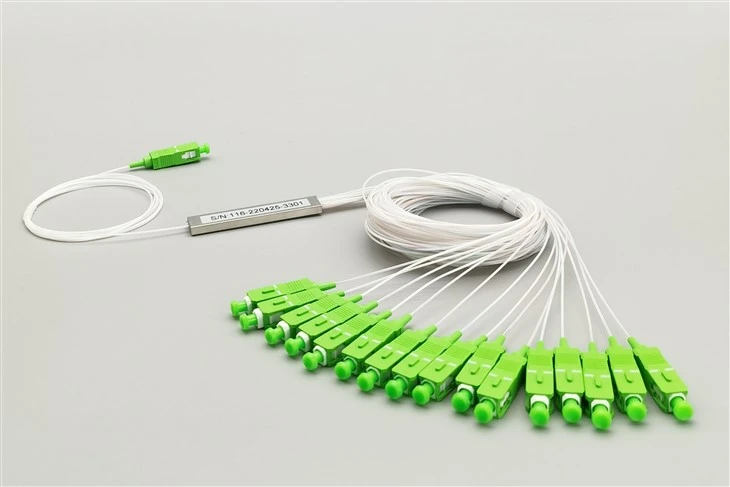

इस 1x16 एससी एपीसी पीएलसी स्प्लिटर का स्टील ट्यूब संलग्नक भौतिक प्रभाव, नमी के प्रवेश और तापमान में उतार-चढ़ाव के लिए असाधारण प्रतिरोध प्रदान करता है। एबीएस बॉक्स या मिनी ट्यूब पैकेज के विपरीत, स्टील ट्यूब डिज़ाइन आउटडोर फाइबर वितरण कैबिनेट (ओडीसी), भूमिगत स्प्लिस क्लोजर और टेलीकॉम मैनहोल के अंदर मांग की स्थितियों का सामना करता है। अत्यधिक मौसम या कृंतक गतिविधि वाले क्षेत्रों में एफटीटीएच बुनियादी ढांचे को तैनात करने वाले नेटवर्क ऑपरेटर लगातार रखरखाव हस्तक्षेप के बिना दीर्घकालिक सिग्नल अखंडता बनाए रखने के लिए स्टील ट्यूब स्प्लिटर्स पर भरोसा करते हैं।
250μm बेयर फाइबर आउटपुट साइट फ़्यूज़न स्प्लिसिंग को सरल बनाता है
16 आउटपुट पोर्ट में से प्रत्येक प्री-{2}}कनेक्टराइज्ड पिगटेल के बजाय 250μm नंगे फाइबर में समाप्त होता है। यह कॉन्फ़िगरेशन फ़ील्ड तकनीशियनों को वितरण केबलों में सीधे फ़्यूज़न स्प्लिसिंग करने या इंस्टॉलेशन बिंदु पर केबल गिराने में सक्षम बनाता है। केंद्रीकृत विभाजन आर्किटेक्चर के लिए जहां स्प्लिटर्स फाइबर वितरण हब (एफडीएच) या ऑप्टिकल वितरण फ्रेम (ओडीएफ) के अंदर माउंट होते हैं, नंगे फाइबर आउटपुट एडाप्टर पैनल की आवश्यकता को खत्म करते हैं और कनेक्टर संबंधित प्रविष्टि हानि को लगभग 0.2 डीबी प्रति कनेक्शन बिंदु तक कम करते हैं।
1:16 स्प्लिट अनुपात कवरेज और पावर बजट को संतुलित करता है
1x16 सिंगलमोड पीएलसी स्प्लिटर जीपीओएन और एक्सजीएस {{5}पीओएन नेटवर्क में क्लास बी+ या क्लास सी+ पावर बजट को बनाए रखते हुए एकल ओएलटी पोर्ट से 16 डाउनस्ट्रीम ओएनयू तक ऑप्टिकल सिग्नल वितरित करता है। 1x32 या 1x64 कॉन्फ़िगरेशन की तुलना में, 1:16 अनुपात प्रत्येक ग्राहक टर्मिनल पर उच्च ऑप्टिकल पावर को संरक्षित करता है, जो ऑप्टिकल एम्पलीफायरों की आवश्यकता के बिना सामान्य एफटीटीएच तैनाती में 20 किमी तक लंबी पहुंच दूरी का समर्थन करता है।
स्टील ट्यूब पैकेज बनाम अन्य स्प्लिटर बाड़े
| विशेषता | स्टील ट्यूब (यह उत्पाद) | एबीएस बॉक्स | मिनी ट्यूब |
|---|---|---|---|
| यांत्रिक शक्ति | उत्कृष्ट - प्रभाव और संपीड़न का सामना करता है | मध्यम | सीमित |
| तापमान सहनशीलता | -40 डिग्री से +85 डिग्री | -40 डिग्री से +75 डिग्री सामान्य | -40 डिग्री से +85 डिग्री |
| सर्वोत्तम स्थापना वातावरण | बाहरी अलमारियाँ, स्प्लिस क्लोजर, कठोर परिस्थितियाँ | इनडोर पैच पैनल, दीवार बक्से | स्थान-सीमित इनडोर बाड़े |
| आउटपुट समाप्ति | 250μm नंगे फाइबर - फ्यूजन स्प्लिस तैयार | आमतौर पर प्री--कनेक्टराइज्ड पिगटेल | 900μm ढीली ट्यूब या पिगटेल |
| स्प्लिस-आधारित इंस्टालेशन | आदर्श - कनेक्शन हानि को कम करता है | स्प्लिसिंग के लिए एडॉप्टर की आवश्यकता होती है | स्ट्रिपिंग से संभव |
अनुप्रयोग परिदृश्य
एफटीटीएच फाइबर वितरण केंद्र और कैबिनेट
यह 1x16 स्टील ट्यूब पीएलसी स्प्लिटर आवासीय पड़ोस की सेवा करने वाले फाइबर वितरण हब (एफडीएच) में निर्बाध रूप से एकीकृत होता है। नंगे फाइबर आउटपुट सीधे ग्राहक परिसर की ओर जाने वाले वितरण केबलों में विभाजित हो जाते हैं, जबकि मजबूत स्टील ट्यूब बॉडी मौसम के अंदर मानक स्प्लिस ट्रे पर सुरक्षित रूप से माउंट हो जाती है {{3}सीलबंद अलमारियाँ।
केंद्रीय कार्यालय ऑप्टिकल वितरण फ्रेम्स
केंद्रीकृत पीओएन स्प्लिटिंग आर्किटेक्चर को तैनात करने वाले दूरसंचार ऑपरेटर केंद्रीय कार्यालय में ऑप्टिकल वितरण फ्रेम के भीतर 1x16 नंगे फाइबर स्प्लिटर स्थापित करते हैं। एससी/एपीसी इनपुट ओएलटी उपकरण से फीडर केबल से जुड़ता है, और तकनीशियन प्रत्येक 250μm आउटपुट फाइबर को अलग-अलग वितरण फाइबर मार्गों में विभाजित करते हैं।
ग्रामीण ब्रॉडबैंड विस्तार के लिए आउटडोर स्प्लिस क्लोजर
ग्रामीण एफटीटीएच परियोजनाओं में जहां फाइबर मार्ग वितरण बिंदुओं के बीच लंबी दूरी तक फैले होते हैं, स्टील ट्यूब स्प्लिटर पोल पर स्थापित या भूमिगत स्प्लिस क्लोजर के अंदर स्थापना के लिए आवश्यक यांत्रिक स्थायित्व प्रदान करते हैं। विस्तारित ऑपरेटिंग तापमान रेंज (-40 डिग्री से {{3%) डिग्री) मौसमी तापमान भिन्नताओं के माध्यम से विश्वसनीय सिग्नल विभाजन सुनिश्चित करता है।
GPON/XGS-PON नेटवर्क अपग्रेड
पुराने PON बुनियादी ढांचे को XGS {{0}PON या उच्चतर {{1} स्पीड मानकों में अपग्रेड करने वाले नेटवर्क ऑपरेटर 10Gbps डाउनस्ट्रीम ट्रांसमिशन का समर्थन करते हुए बैकवर्ड संगतता बनाए रखने के लिए 1x16 सिंगलमोड पीएलसी स्प्लिटर्स का उपयोग करते हैं। विस्तृत 1260{7}}1650nm ऑपरेटिंग बैंडविड्थ वर्तमान और अगली पीढ़ी के PON तरंग दैर्ध्य योजनाओं दोनों को समायोजित करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: आउटपुट पोर्ट के लिए "नंगे फाइबर 250μm" का क्या मतलब है?
ए: इस स्प्लिटर के 16 आउटपुट फाइबर कनेक्टर या सुरक्षात्मक टयूबिंग के बिना अनकोटेड 250μm व्यास वाले फाइबर के रूप में समाप्त होते हैं। यह डिज़ाइन फ़ील्ड तकनीशियनों को प्रत्येक आउटपुट को सीधे वितरण या ड्रॉप केबल में फ़्यूज़न करने की अनुमति देता है, जिससे कनेक्टर आधारित समाप्ति की तुलना में समग्र प्रविष्टि हानि कम हो जाती है।
प्रश्न: इनपुट के लिए SC/UPC के बजाय SC/APC कनेक्टर क्यों चुनें?
उत्तर: SC/APC (कोणीय भौतिक संपर्क) कनेक्टर 60dB या उससे अधिक का रिटर्न लॉस प्रदान करते हैं, जो 1550nm तरंग दैर्ध्य पर वीडियो ओवरले सिग्नल प्रसारित करने वाले PON नेटवर्क के लिए आवश्यक है। कोणीय अंतिम चेहरा पीछे के प्रतिबिंबों को कम करता है जो ओएलटी उपकरण में संवेदनशील ऑप्टिकल ट्रांसमीटरों में हस्तक्षेप कर सकता है।
प्रश्न: 1x16 पीएलसी स्प्लिटर के लिए सामान्य प्रविष्टि हानि क्या है?
ए: 1:16 विभाजन के लिए सैद्धांतिक न्यूनतम प्रविष्टि हानि लगभग 12 डीबी (10×लॉग₁₀16) है। यह स्टील ट्यूब स्प्लिटर 1550nm पर 13.5dB की अधिकतम प्रविष्टि हानि निर्दिष्ट करता है, जो GPON क्लास B+ पावर बजट आवश्यकताओं के भीतर रहते हुए विनिर्माण सहनशीलता और वेवगाइड अतिरिक्त हानि को ध्यान में रखता है।
प्रश्न: क्या मैं इस स्प्लिटर को बिना अतिरिक्त घेरे के बाहर स्थापित कर सकता हूँ?
ए: जबकि स्टील ट्यूब मजबूत यांत्रिक सुरक्षा प्रदान करती है, नंगे फाइबर आउटपुट और इनपुट पिगटेल को नमी और यूवी जोखिम से बचाने के लिए सीलबंद स्प्लिस क्लोजर या फाइबर वितरण कैबिनेट के अंदर स्थापना की सिफारिश की जाती है। स्प्लिटर स्वयं -40 डिग्री से +85 डिग्री तापमान का सामना करता है।
प्रश्न: मैं फाइबर वितरण हब के अंदर स्टील ट्यूब स्प्लिटर को कैसे माउंट करूं?
ए: अधिकांश एफडीएच स्प्लिस ट्रे में स्टील ट्यूब स्प्लिटर्स के लिए समर्पित स्लॉट या क्लिप शामिल होते हैं। ट्यूब को क्षैतिज रूप से रखें, केबल टाई या माउंटिंग ब्रैकेट से सुरक्षित करें, और नंगे फाइबर आउटपुट को फ़्यूज़न स्प्लिस धारकों तक ले जाएं। रूटिंग के दौरान 250μm नंगे फाइबर के लिए न्यूनतम मोड़ त्रिज्या 30 मिमी सुनिश्चित करें।
प्रश्न: क्या यह स्प्लिटर XGS{0}}PON और 10G{2}}EPON सिस्टम के साथ संगत है?
उत्तर: हाँ. 1260-1650nm ऑपरेटिंग वेवलेंथ रेंज GPON (1490/1310nm), XGS{8}PON (1577/1270nm), और 10G-EPON सहित सभी वर्तमान और नियोजित PON मानकों को कवर करती है। सिंगलमोड G.657A1 फाइबर इन सभी तरंग दैर्ध्य में कम क्षीणन सुनिश्चित करता है।
प्रश्न: कौन से अनुकूलन विकल्प उपलब्ध हैं?
ए: कस्टम कॉन्फ़िगरेशन में शामिल हैं: इनपुट/आउटपुट फाइबर लंबाई 0.5 मीटर से 3.0 मीटर तक, इनपुट पर वैकल्पिक कनेक्टर प्रकार (एफसी/एपीसी, एलसी/एपीसी), 250μm नंगे फाइबर के बजाय आउटपुट पर 900μm ढीली ट्यूब, और फाइबर पहचान के लिए विशेष चिह्न। विशिष्ट परियोजना आवश्यकताओं के लिए हमारी टीम से संपर्क करें।
आदेश की जानकारी
इवोलक्स फाइबर मानक और कस्टम कॉन्फ़िगरेशन में स्टील ट्यूब संलग्नक और नंगे फाइबर आउटपुट के साथ 1x16 एससी एपीसी पीएलसी स्प्लिटर की आपूर्ति करता है। हमारी उत्पादन सुविधा बड़ी तैनाती के लिए परियोजना की विशिष्ट आवश्यकताओं को समायोजित करते हुए सामान्य विशिष्टताओं की त्वरित पूर्ति के लिए इन्वेंट्री बनाए रखती है।
मानक विन्यास
विभाजन अनुपात: 1×16
इनपुट: एससी/एपीसी कनेक्टर, 0.9 मिमी केबल, 1.0 मीटर लंबाई
आउटपुट: 16× नंगे फाइबर 250μm, 1.5m लंबाई
पैकेज: स्टील ट्यूब Ø3.0×54 मिमी
फाइबर प्रकार: G.657A1 सिंगलमोड
उपलब्ध अनुकूलन
इनपुट कनेक्टर: एफसी/एपीसी, एलसी/एपीसी, या नंगे फाइबर
आउटपुट समाप्ति: 900μm ढीली ट्यूब, प्री-कनेक्टराइज्ड पिगटेल
फाइबर की लंबाई: 0.5 मीटर से 3.0 मीटर इनपुट/आउटपुट
विभाजन अनुपात: 1×8, 1×32, 1×64, 2×16, 2×32 वेरिएंट
फ़ाइबर ग्रेड: गैर{{1}मोड़ने{{2}संवेदनशील अनुप्रयोगों के लिए G.652D विकल्प
