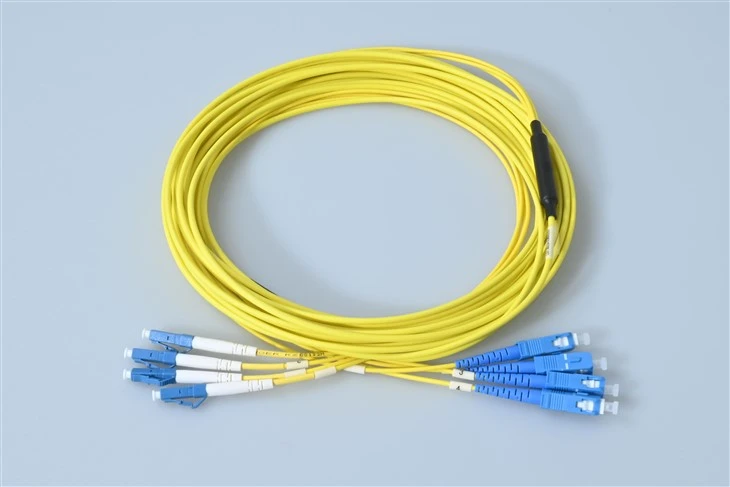

12-कोर एससी/यूपीसी से एलसी/यूपीसी फाइबर ऑप्टिक पैच कॉर्ड क्या है?

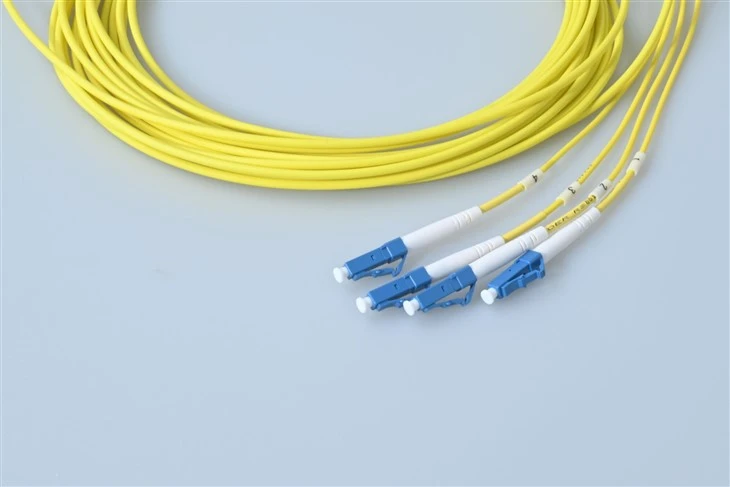

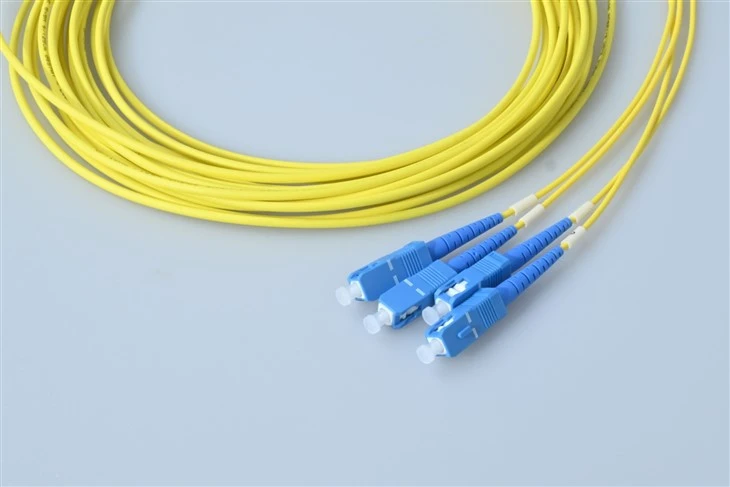

12{1}कोर एससी/यूपीसी से एलसी/यूपीसी फाइबर ऑप्टिक पैच कॉर्ड एक प्री-टर्मिनेटेड मल्टी-फाइबर केबल असेंबली है जो बारह अलग-अलग सिंगलमोड या मल्टीमोड फाइबर को एक सिंगल राउंड जैकेट में समेकित करती है। एक छोर बारह के साथ समाप्त होता हैएससी यूपीसी कनेक्टर(2.5 मिमी सेरेमिक फेर्र्यूल, पुश-पुल लैचिंग), जबकि विपरीत छोर पर बारह एलसी यूपीसी कनेक्टर (1.25 मिमी छोटे{{3%)फॉर्म-फैक्टर फेर्रूले) होते हैं। हाइब्रिड एससी-एलसी डिज़ाइन पुराने ओडीएफ और पैच पैनल पोर्ट को उच्च घनत्व वाले एसएफपी/एसएफपी+ ट्रांसीवर इंटरफेस के साथ एक ही प्लग में जोड़ता है और केबल चलाता है, जिससे बारह अलग-अलग डुप्लेक्स जंपर्स की आवश्यकता समाप्त हो जाती है।
मुख्य विशिष्टताएँ
| पैरामीटर | इकाई | एफसी, एससी, एलसी / बख्तरबंद फाइबर पैच कॉर्ड | एसटी, एमयू | एमटी-आरजे, एमपीओ | E2000 | ||||||||
| एस.एम | मिमी | एस.एम | मिमी | एस.एम | मिमी | एस.एम | |||||||
| पीसी | यूपीसी | एपीसी | पीसी | यूपीसी | पीसी | यूपीसी | पीसी | एपीसी | |||||
| निवेशन हानि(सामान्य) | डीबी | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.3 से कम या उसके बराबर |
| वापसी हानि | डीबी | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 60 से अधिक या उसके बराबर | 30 से अधिक या उसके बराबर | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 30 से अधिक या उसके बराबर | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 35 से अधिक या उसके बराबर | 55 से अधिक या उसके बराबर | 75 से अधिक या उसके बराबर |
| ऑपरेटिंग तरंग दैर्ध्य | एनएम | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| विनिमय योग्यता | डीबी | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | ||||||||
| कंपन | डीबी | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | ||||||||
| परिचालन तापमान | डिग्री | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| भंडारण तापमान | डिग्री | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| केबल व्यास | मिमी | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
कनेक्टिविटी समाधान
SC-से-LC हाइब्रिड इंटरफ़ेस - एक केबल, दो पोर्ट मानक
यह 12{1}}फाइबर असेंबली उन नेटवर्कों के लिए बनाई गई है जो एससी{3}इंटरफ़ेस उपकरण (ओएलटी लाइन कार्ड, पीएलसी स्प्लिटर डिस्ट्रीब्यूशन फ्रेम, सीएटीवी हेडेंड) को एलसी{5}इंटरफ़ेस गियर (एसएफपी/एसएफपी+ ट्रांससीवर्स, उच्च घनत्व पैच पैनल, ईथरनेट स्विच) के साथ जोड़ते हैं। छह अलग-अलग डुप्लेक्स जंपर्स को रूट करने के बजाय, एक एकल 12-कोर पैच कॉर्ड बहुत कम केबल वॉल्यूम के साथ समान चैनल गिनती प्रदान करता है। सिंगलमोड 9/125 µm (OS2) और मल्टीमोड 50/125 µm (OM3/OM4) में उपलब्ध, पीवीसी या LSZH जैकेट विकल्पों के साथ, केबल राइजर, प्लेनम या सामान्य इनडोर वातावरण के लिए अनुकूल है। अनुरोध पर कस्टम लंबाई और रंग-कोडित ब्रेकआउट पिगटेल निर्दिष्ट किए जा सकते हैं।
विशेषताएँ
50 डीबी रिटर्न लॉस (यूपीसी) से अधिक या उसके बराबर
यूपीसी फ्लैट {{0}आर्क पॉलिश प्रत्येक कोर पर बैक रिफ्लेक्शन को 50 डीबी से अधिक या इसके बराबर कम कर देता है, जिससे द्विदिशात्मक डब्लूडीएम और पीओएन सिस्टम के लिए स्थिर सिग्नल गुणवत्ता सुनिश्चित होती है।
12-फाइबर समेकन
छह डुप्लेक्स जंपर्स को एक गोल केबल से बदल देता है, जिससे मार्ग की भीड़भाड़ कम हो जाती है और चालें, जोड़ और अंदर परिवर्तन सरल हो जाता है।फाइबर ऑप्टिक टर्मिनल बॉक्सया वितरण कैबिनेट.
विस्तृत तापमान और एरामिड यार्न सुदृढीकरण
अरैमिड -प्रबलित केबल निर्माण उच्च तन्यता ताकत प्रदान करता है, जबकि -40 डिग्री से +75 डिग्री - तक विश्वसनीय रूप से संचालित होता है, जो बिना गरम किए गए दूरसंचार आश्रयों और छत अलमारियाँ के लिए उपयुक्त है।
100% प्रति-कोर परीक्षण
प्रत्येक फाइबर का इंटरफेरोमीटर से निरीक्षण किया जाता है ताकि सम्मिलन हानि (सामान्य रूप से 0.2 डीबी से कम या उसके बराबर) और शिपिंग से पहले वापसी हानि - हो, कोई नमूना नहीं, कोई अपवाद नहीं।
उच्च-घनत्व, कम{{1}नुकसान वाले फाइबर नेटवर्क के लिए इंजीनियर किया गया
एससी-एलसी यूपीसी हाइब्रिड कॉन्फ़िगरेशन एक 2.5 मिमी पुश - पुल एससी इंटरफ़ेस को 1.25 मिमी लैच {{3} शैली एलसी इंटरफ़ेस के साथ जोड़ता है, जो मध्यवर्ती एडेप्टर के बिना ओडीएफ फ्रेम और एसएफपी आधारित स्विच के बीच सीधे पैचिंग की अनुमति देता है। इसका यूपीसी फ्लैट {{6}आर्क एंड {{7}फेस सूट नेटवर्क जहां इंसर्शन लॉस एक्सट्रीम बैक से ज्यादा मायने रखता है {{8}रिफ्लेक्शन सप्रेशन - जैसे कि गीगाबिट ईथरनेट, 10जी एसएफपी+ लिंक और एंटरप्राइज लैन बैकबोन चलता है।
अनुप्रयोग परिदृश्य
एफटीटीएक्स सेंट्रल ऑफिस - इंटरकनेक्ट स्विच करने के लिए ओएलटी
एक केबल रन में ओएलटी एससी पोर्ट और ईथरनेट एग्रीगेशन स्विच एलसी एसएफपी+ बे के बीच 12 फाइबर को पैच करता है, क्रॉस कनेक्ट ट्रे अव्यवस्था को कम करता है और सब्सक्राइबर प्रोविजनिंग को तेज करता है।
एंटरप्राइज़ डेटा सेंटर - रैक स्विच के शीर्ष पर - पर ओडीएफ
एक दीवार से बारह सिंगलमोड चैनल को रूट करता है {{0}माउंट डिस्ट्रीब्यूशन फ्रेम को एलसी से {{1}सघन टीओआर स्विच एक 3.0 मिमी गोल केबल में - टीआईए -568 मानकों का पालन करने वाले संरचित केबल निर्माण के लिए आदर्श है।
CATV हेडएंड - डिस्ट्रीब्यूशन हब के लिए ऑप्टिकल रिसीवर
SC{0}टर्मिनेटेड ऑप्टिकल रिसीवर्स को LC{1}}आधारित एज QAM या IP वीडियो प्लेटफ़ॉर्म से जोड़ता है। 50 डीबी से अधिक या उसके बराबर का रिटर्न लॉस स्थिर एनालॉग और डिजिटल सिग्नल ट्रांसमिशन के लिए प्रतिबिंबों को काफी कम रखता है।
कैम्पस लैन बैकबोन - टेलीकॉम रूम टू फ्लोर स्विच
मुख्य दूरसंचार कक्ष में एससी पैच पैनलों को फर्श पर एलसी एसएफपी पोर्ट से जोड़ता है। बारह तंतुओं को एक शीथेड केबल में समेकित करने से बहुमंजिला इमारतों में राइजर पथ व्यवस्थित रहते हैं जहांफाइबर ऑप्टिक पैच कॉर्ड रीढ़ की हड्डी के रूप में काम करते हैं.
कस्टम विकल्प
| अनुकूलन श्रेणी | विकल्प | विवरण/नोट्स |
|---|---|---|
| फाइबर प्रकार | सिंगलमोड (एसएम) 9/125 ओएस1/ओएस2 | उच्च{{0}स्पीड, लंबी-दूरी ट्रांसमिशन, सिंगलमोड नेटवर्क के लिए उपयुक्त |
| मल्टीमोड (एमएम) 50/125 / 62.5/125 | कम दूरी, LAN वातावरण के लिए उपयुक्त | |
| फाइबर पॉलिश/ग्रेड | पीसी | मानक भौतिक संपर्क पॉलिश, आमतौर पर मल्टीमोड के लिए उपयोग की जाती है |
| यूपीसी | अल्ट्रा लो रिटर्न लॉस पॉलिश, आमतौर पर सिंगलमोड के लिए उपयोग की जाती है | |
| एपीसी | 8 डिग्री कोणीय पॉलिश, लंबी दूरी के सिंगलमोड ट्रांसमिशन के लिए आदर्श | |
| फाइबर कोर गिनती | 12 कोर | डिफ़ॉल्ट, अनुकूलित किया जा सकता है (1, 2, 4, 8, 12, 24 कोर, आदि) |
| कनेक्टर प्रकार | एससी → एलसी | डिफ़ॉल्ट, SC→SC/LC→LC/LC→SC में अनुकूलित किया जा सकता है |
| एससी यूपीसी/एससी एपीसी | एससी एंड पॉलिश प्रकार | |
| एलसी यूपीसी / एलसी एपीसी | एलसी एंड पॉलिश प्रकार | |
| केबल रेटिंग | रिसर (ओएफएनआर) | ऊर्ध्वाधर फर्श के लिए - से {{1} फर्श केबलिंग |
| प्लेनम (ओएफएनपी) | वायु प्रबंधन वाले स्थानों के लिए, उच्च अग्नि सुरक्षा रेटिंग | |
| केबल व्यास | φ0.9 मिमी | उच्च {{0}घनत्व केबल, स्थान की बचत{{1} |
| φ2.0 मिमी | मानक केबलिंग | |
| φ3.0 मिमी | टिकाऊ, यांत्रिक तनाव वाले वातावरण के लिए उपयुक्त | |
| डुप्लेक्स/सिम्पलेक्स | सिंप्लेक्स | एकल फाइबर |
| दोहरा | डुअल फ़ाइबर, आमतौर पर SC-LC पेयरिंग के लिए उपयोग किया जाता है | |
| परिचालन लागत वातावरण | ऑपरेटिंग तापमान: -40~75 डिग्री | औद्योगिक वातावरण के लिए उपयुक्त |
| भंडारण तापमान: -45~85 डिग्री | दीर्घावधि भंडारण के लिए सुरक्षित | |
| वैकल्पिक सेवाएँ | OEM/ODM अनुकूलन | लेबल, रंग, लंबाई, विशेष पैकेजिंग |
| कस्टम फाइबर लंबाई | मानक 0.5m ~ 100m, अनुकूलित किया जा सकता है | |
| उच्च-घनत्व एसएफपी/एक्सएफपी/एसएफपी+ संगत | उच्च-घनत्व ट्रांसीवर के साथ संगत |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: इस 12-कोर पैच कॉर्ड पर यूपीसी और एपीसी पॉलिश के बीच क्या अंतर है?
उत्तर: यूपीसी (अल्ट्रा फिजिकल कॉन्टैक्ट) एक फ्लैट {{0} आर्क एंड {{1} फेस का उपयोग करता है जो गीगाबिट / 10 जी ईथरनेट, लैन और अधिकांश सीएटीवी सिस्टम के लिए पर्याप्त 50 डीबी रिटर्न लॉस - से अधिक या उसके बराबर प्रदान करता है। एपीसी (एंगल्ड फिजिकल कॉन्टैक्ट) 60 डीबी से अधिक या उसके बराबर रिटर्न लॉस प्राप्त करने के लिए 8 डिग्री का कोण जोड़ता है, जो कि जीपीओएन और डीडब्ल्यूडीएम जैसे संवेदनशील प्रोटोकॉल के लिए आवश्यक है। यदि आपका नेटवर्क उपयोग करता हैओएलटी पक्ष पर एससी एपीसी इंटरफेस, इसके बजाय APC वैरिएंट चुनें।
प्रश्न: क्या मैं इस केबल को अल्पावधि डेटा सेंटर उपयोग के लिए मल्टीमोड OM3 या OM4 में ऑर्डर कर सकता हूँ?
उत्तर: हाँ. 12-कोर SC/UPC-LC/UPC असेंबली सिंगलमोड OS2 (9/125 µm) और मल्टीमोड OM3 या OM4 (50/125 µm, एक्वा जैकेट) ग्रेड में उपलब्ध है। अपना ऑर्डर देते समय फाइबर ग्रेड और वांछित लंबाई निर्दिष्ट करें।
प्रश्न: 12-कोर असेंबली की तुलना छह व्यक्तिगत डुप्लेक्स एससी-एलसी जंपर्स से कैसे की जाती है?
उत्तर: छह ढीले डुप्लेक्स तारों की तुलना में एक एकल 12{3}}फाइबर केबल पाथवे वॉल्यूम को काफी कम कर देता है, जो वायु प्रवाह अवरोध को कम करता है और केबल प्रबंधन को सरल बनाता है। इससे इंस्टॉलेशन का समय भी कम हो जाता है क्योंकि आप छह के बजाय एक केबल को रूट और ड्रेस करते हैं। ऑप्टिकल प्रदर्शन समान है - प्रत्येक कनेक्टर पर समान सटीक ज़िरकोनिया फेरूल और यूपीसी पॉलिश का उपयोग किया जाता है।
प्रश्न: कौन सी जैकेट सामग्री और ज्वलनशीलता रेटिंग उपलब्ध हैं?
उ: मानक विकल्पों में पीवीसी (ओएफएनआर राइजर-रेटेड) और एलएसजेडएच (कम-धुआं शून्य-हैलोजन) जैकेट शामिल हैं। LSZH को संलग्न पूर्ण स्थानों, सुरंगों, या किसी भी ऐसे वातावरण के लिए अनुशंसित किया जाता है जहां स्थानीय अग्नि कोड द्वारा हलोजन मुक्त, कम {{5} धुआं प्रदर्शन की आवश्यकता होती है। दोनों संस्करण एरामिड यार्न ताकत सदस्यों का उपयोग करते हैं।
प्रश्न: क्या कस्टम कॉन्फ़िगरेशन समर्थित हैं - जैसे विभिन्न कोर गणना या कनेक्टर संयोजन?
उत्तर: बिल्कुल. इवोलक्स फाइबर विभिन्न कोर काउंट, वैकल्पिक कनेक्टर पेयरिंग (उदाहरण के लिए) के लिए OEM/ODM सेवा प्रदान करता है।एससी/एपीसी से एलसी/यूपीसी), कस्टम लंबाई, और ब्रेकआउट{{0}स्टाइल फैन{{1}आउट सब{2}केबल। अनुरूप समाधान के लिए अपनी विशिष्टता के साथ हमारी इंजीनियरिंग टीम से संपर्क करें।
