PoE इंजेक्टर क्या है और इसका उपयोग कैसे करें

आपके भवन की छत पर कहीं, वायरलेस एक्सेस प्वाइंट के लिए नेटवर्क कनेक्शन और पावर स्रोत दोनों की आवश्यकता होती है - लेकिन निकटतम आउटलेट दो कमरे की दूरी पर है। समर्पित विद्युत वायरिंग चलाने से बजट गड़बड़ा जाएगा। यह वही समस्या है जिसे PoE इंजेक्टर हल करता है: यह डेटा और विद्युत शक्ति को एक ईथरनेट केबल पर मर्ज करता है। और जब वह केबल वापस फाइबर ऑप्टिक बैकबोन से जुड़ती है - जैसा कि अधिकांश आधुनिक वाणिज्यिक नेटवर्कों में होता है - तो लंबी दूरी के फाइबर और अंतिम मील पीओई का संयोजन आज उपलब्ध सबसे लचीले परिनियोजन आर्किटेक्चर में से एक बनाता है।

PoE इंजेक्टर वास्तव में क्या है?

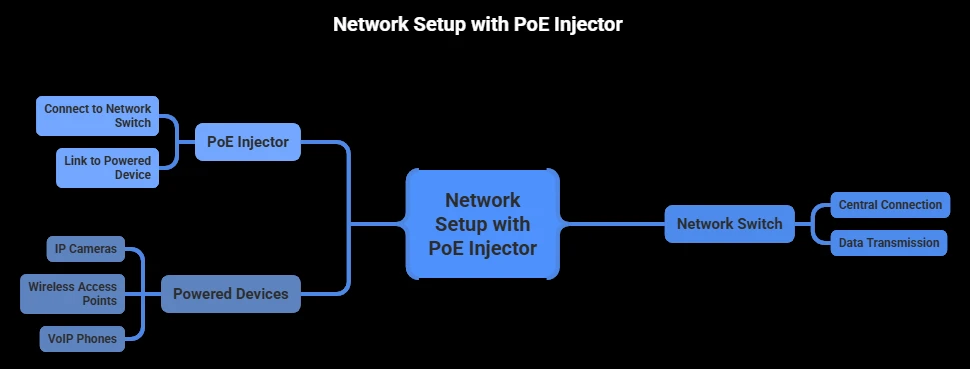

एक PoE इंजेक्टर, जिसे मिडस्पैन या PoE एडाप्टर भी कहा जाता है, एक मानक ईथरनेट केबल में विद्युत शक्ति सम्मिलित करता है। IEEE 802.3af, 802.3at, और 802.3bt मानकों द्वारा शासित, यह एक गैर-PoE नेटवर्क स्विच और एक आईपी कैमरा, वीओआईपी फोन या वायरलेस एक्सेस प्वाइंट जैसे संचालित डिवाइस (पीडी) के बीच बैठता है। यह स्विच से दो इनपुट - ईथरनेट डेटा और दीवार आउटलेट से एसी पावर स्वीकार करता है - फिर पावर और डेटा दोनों को अंतिम बिंदु तक ले जाने वाली एक केबल को आउटपुट करता है।

लाखों पुराने ईथरनेट स्विच सेवा में बने हुए हैं। उन सभी को PoE-सक्षम मॉडलों से बदलना बेकार होगा। एक PoE इंजेक्टर लागत के एक अंश पर अंतर को पाटता है, आधुनिक संचालित उपकरणों को सक्षम करते हुए मौजूदा उपकरणों के जीवन को बढ़ाता है।

PoE इंजेक्टर कैसे काम करता है

एक विशिष्ट PoE इंजेक्टर में दो RJ45 ईथरनेट पोर्ट होते हैं:डेटा इन(अपस्ट्रीम स्विच या राउटर से जुड़ा) औरपीओई/डेटा आउट(संचालित डिवाइस से जुड़ा हुआ)। तीसरा कनेक्शन - एसी पावर कॉर्ड - एक मानक दीवार आउटलेट में प्लग होता है।

आंतरिक रूप से, एक एसी {{0} से - डीसी कनवर्टर दीवार आउटलेट पावर को विनियमित प्रत्यक्ष धारा में बदल देता है, आमतौर पर मानकों के अनुरूप मॉडल के लिए 48-57 वी। यह डीसी पावर आउटगोइंग केबल पर ईथरनेट डेटा सिग्नल के साथ विलीन हो जाती है। दूर के अंत में संचालित उपकरण आंतरिक रूप से डेटा से बिजली को अलग करता है, प्रत्येक को अपने संबंधित उद्देश्य के लिए उपयोग करता है।

बिजली वितरण शुरू होने से पहले, आईईईई-अनुपालक इंजेक्टर एक कार्य करते हैंहाथ मिलाने की प्रक्रिया: इंजेक्टर केबल के नीचे एक कम वोल्टेज जांच भेजता है, और यदि PoE संगत डिवाइस सही हस्ताक्षर के साथ प्रतिक्रिया करता है, तो दोनों सटीक वाट क्षमता पर बातचीत करते हैं। सफल वार्ता के बाद ही शक्ति प्रवाहित होती है। कोई वैध प्रतिक्रिया नहीं होने का मतलब है कि इंजेक्टर से कोई भी शक्ति नहीं निकलती है जो गैर-पॉई उपकरण को आकस्मिक क्षति से बचाती है।

सक्रिय बनाम निष्क्रिय PoE इंजेक्टर

इस अंतर का मतलब सुरक्षित इंस्टॉलेशन और फ्राइड डिवाइस के बीच अंतर हो सकता है। एकसक्रिय PoE इंजेक्टरIEEE 802.3af/at/bt मानकों के अनुरूप है: यह हैंडशेक करता है, वोल्टेज पर बातचीत करता है, और कनेक्टेड डिवाइस की जरूरतों से मेल खाने के लिए डिलीवरी को समायोजित करता है। सक्रिय इंजेक्टर पेशेवर श्रेणी की पसंद हैं।

A निष्क्रिय PoE इंजेक्टरवह सब छोड़ देता है। यह एक निश्चित वोल्टेज - सामान्यतः 24V या 48V - को धकेलता है, भले ही दूसरे छोर पर कोई भी हो। न हाथ मिलाना, न बातचीत, न सुरक्षा जाल। 24V डिवाइस को 48V निष्क्रिय इंजेक्टर में प्लग करने से स्थायी क्षति होती है। निष्क्रिय मॉडल अभी भी वोल्टेज मिलान वाले हार्डवेयर के साथ बजट परिनियोजन प्रदान करते हैं, लेकिन वे प्रत्येक कनेक्शन से पहले मैन्युअल सत्यापन की मांग करते हैं।

PoE मानक एक नज़र में

सघन विशिष्ट दस्तावेज़ों के माध्यम से घूमने के बजाय, अपने उपकरणों के लिए सही मानक से मिलान करने के लिए इस तुलना का उपयोग करें:

इंजेक्टर का आकार तय करते समय "डिवाइस पर उपलब्ध" कॉलम सबसे अधिक मायने रखता है। केबल के साथ गर्मी के रूप में बिजली नष्ट हो जाती है - गुणवत्ता वाले तांबे के केबल के साथ पूरे 100 मीटर की दौड़ में लगभग 15-20% की हानि होती है। केवल मानक के लेबल से ही नहीं, हमेशा डिवाइस के वास्तविक ड्रा से मेल खाएं या उससे अधिक।

चरण-दर-चरण: PoE इंजेक्टर कैसे स्थापित करें

निम्नलिखित वॉकथ्रू एक आईपी सुरक्षा कैमरे का उपयोग करता है, लेकिन यह प्रक्रिया किसी भी PoE संचालित डिवाइस पर लागू होती है। किसी सॉफ़्टवेयर कॉन्फ़िगरेशन की आवश्यकता नहीं है - PoE इंजेक्टर प्लग हैं{{3}और{{4}हार्डवेयर चलाते हैं।

चरण 1 - बेंच- पहले परीक्षण करें।कैमरा, इंजेक्टर कनेक्ट करें और कार्यक्षेत्र पर स्विच करें। कैमरे के चालू होने की पुष्टि करें, आईपी पता प्राप्त करें और वीडियो स्ट्रीम करें। जब उपकरण हाथ की पहुंच के भीतर हो तो सभी सेटिंग्स कॉन्फ़िगर करें।

चरण 2 - इंजेक्टर को स्थापित करें।इसे अपने स्विच के पास रखें - इसके लिए एसी आउटलेट और स्विच पोर्ट तक चलने वाले एक छोटे ईथरनेट दोनों तक पहुंच की आवश्यकता होती है।

चरण 3 - डेटा इनपुट कनेक्ट करें।इंजेक्टर के डेटा इन पोर्ट पर स्विच से Cat5e, Cat6, या Cat6a केबल चलाएँ। सही का चयनपैच केबल श्रेणीडेटा अखंडता और पर्याप्त बिजली वितरण दोनों सुनिश्चित करता है।

चरण 4 - पावर्ड आउटपुट कनेक्ट करें।PoE/डेटा आउट पोर्ट से कैमरे के ईथरनेट जैक तक दूसरा ईथरनेट केबल चलाएँ। अधिकतम केबल लंबाई: IEEE विनिर्देश के अनुसार 100 मीटर (328 फीट)।

चरण 5 - पावर अप करें।इंजेक्टर के एसी कॉर्ड को दीवार के आउटलेट में प्लग करें। हाथ मिलाना स्वचालित रूप से होता है - कैमरा कुछ ही सेकंड में चालू हो जाना चाहिए।

चरण 6 - माउंट करें और सत्यापित करें।कैमरा स्थायी रूप से स्थापित करें, वीडियो फ़ीड की पुष्टि करें और सत्यापित करें कि रिकॉर्डिंग सक्रिय है।

ब्रिजिंग फ़ाइबर और PoE: जहां लंबी दूरी तक - मील की दूरी मिलती है

यहीं पर बातचीत सामान्य पीओई सलाह से उस वास्तुकला पर स्थानांतरित हो जाती है जो वास्तव में मापी जाती है। कॉपर ईथरनेट की अधिकतम सीमा 100 मीटर है। फ़ाइबर ऑप्टिक केबल बिना किसी क्षति के कई किलोमीटर तक सिग्नल पहुंचाती है। कई इमारतों या बाहरी क्षेत्रों में फैले नेटवर्क में, फाइबर रीढ़ की हड्डी को संभालता है जबकि तांबा अंतिम खंड को अंतिम बिंदु तक पहुंचाता है। एक PoE इंजेक्टर ठीक उसी फाइबर से {{5} से कॉपर संक्रमण बिंदु पर बैठता है, जो इसे हाइब्रिड नेटवर्क में रणनीतिक रूप से सबसे महत्वपूर्ण उपकरणों में से एक बनाता है।

नीचे दी गई तालिका से पता चलता है कि यह संकर वास्तुकला शुद्ध तांबे से बेहतर प्रदर्शन क्यों करती है:

इन नेटवर्कों में PoE इंजेक्टर भौतिक रूप से कहाँ बैठता है? ठीक उस बिंदु पर जहां फाइबर तांबा बन जाता है। एफटीटीपी परिनियोजन में, ऑप्टिकल सिग्नल परिशुद्धता के साथ समाप्त फाइबर के माध्यम से आता हैफाइबर ऑप्टिक कनेक्टरमीडिया कनवर्टर या ONT पर. ईथरनेट आउटपुट सीधे PoE इंजेक्टर में फीड होता है, जो किसी भी एंडपॉइंट पर अतिरिक्त विद्युत तारों के बिना कैमरे, एक्सेस पॉइंट या फोन को पावर देता है।

यही तर्क पैमाने पर भी लागू होता है। जब एक एकल फ़ाइबर ट्रंक अलग-अलग किरायेदारों को सेवा प्रदान करता हैफाइबर ऑप्टिक पीएलसी स्प्लिटर्सअलग-अलग पंक्तियों में - प्रत्येक परिसर को अपना स्वयं का ONT, अपना स्वयं का ईथरनेट हैंडऑफ़, और स्थानीय उपकरणों को शक्ति देने वाला अपना PoE इंजेक्टर मिलता है। इंजेक्टर की भूमिका कभी नहीं बदलती: यह केवल डेटा ईथरनेट फ़ीड और एक उपकरण को जोड़ता है जिसके लिए डेटा और पावर दोनों की आवश्यकता होती है।

उपकरण रैक के अंदर, पैटर्न छोटे भौतिक पैमाने पर दोहराया जाता है। तकनीशियन फाइबर को रूट करते हैंफाइबर ऑप्टिक टर्मिनल बॉक्सऔर पैच पैनल, फिर उपयोग करेंफाइबर ऑप्टिक एडेप्टरट्रंक केबल और वितरण लिंक के बीच कनेक्शन जोड़ने के लिए। एक बार जब सिग्नल पैच पैनल आउटपुट पर तांबे में परिवर्तित हो जाता है, तो एक PoE इंजेक्टर विशिष्ट पोर्ट्स में पावर क्षमता जोड़ता है - पूर्ण PoE स्विच अपग्रेड की आवश्यकता नहीं होती है।

गुम लिंक: PoE फाइबर मीडिया कन्वर्टर्स

एक मानक मीडिया कनवर्टर ऑप्टिकल सिग्नल को विद्युत ईथरनेट सिग्नल में अनुवादित करता है और इसके विपरीत - लेकिन एPoE फाइबर मीडिया कनवर्टरएक कदम आगे जाता है. यह फाइबर को कॉपर रूपांतरण और PoE इंजेक्शन को एक ही डिवाइस में जोड़ता है, जिससे एक अलग PoE इंजेक्टर की आवश्यकता पूरी तरह खत्म हो जाती है।

यह वास्तविक विश्व परिनियोजन में मायने रखता है। एक पार्किंग गैरेज पर विचार करें जहां आईपी कैमरे निकटतम नेटवर्क कोठरी से 500 मीटर की दूरी पर हों। तांबा इतनी दूरी तक नहीं पहुंच पाता. गेराज प्रवेश द्वार पर एक PoE फाइबर मीडिया कनवर्टर आने वाली फाइबर लाइन को स्वीकार करता है और सीधे कैमरे पर PoE सक्षम ईथरनेट कनेक्शन आउटपुट करता है। एक उपकरण, कैमरे के लिए एक केबल, कैमरे के स्थान पर कोई पावर आउटलेट नहीं।

PoE फाइबर मीडिया कन्वर्टर्स का मूल्यांकन करते समय, PoE मानक (802.3af/at/bt) की पुष्टि करें, फाइबर प्रकार (सिंगल-मोड बनाम मल्टीमोड) को सत्यापित करें, और कनेक्टर प्रकार को अपने बुनियादी ढांचे से मिलान करें। की गुणवत्ताफाइबर ऑप्टिक पैच कॉर्डउस हैंडऑफ़ बिंदु पर सीधे सिग्नल की गुणवत्ता और दीर्घकालिक विश्वसनीयता प्रभावित होती है।

PoE इंजेक्टर बनाम PoE स्विच: आपको किसकी आवश्यकता है?

PoE स्विच में प्रत्येक पोर्ट - में PoE अंतर्निहित होता है और डेटा अतिरिक्त हार्डवेयर के बिना मानक रूप से आता है। यह इसे तब आदर्श बनाता है जब अधिकांश कनेक्टेड डिवाइसों को PoE की आवश्यकता होती है। लेकिन इसका मतलब आपके मौजूदा गैर-PoE स्विच को बदलना भी है, जिसकी अग्रिम लागत अधिक है और यह अनावश्यक हो सकता है यदि केवल कुछ ही उपकरणों को वास्तव में बिजली की आवश्यकता होती है।

एक PoE इंजेक्टर एक समय में एक पोर्ट PoE क्षमता जोड़ता है। गोदाम के प्रवेश द्वार पर एकल आईपी कैमरे को पावर देने की आवश्यकता है? एक एकल पोर्ट PoE इंजेक्टर आपके शेष नेटवर्क को छुए बिना इसे $15-$30 में संभालता है। एक छोटे से कार्यालय में कुछ वायरलेस एक्सेस प्वाइंट जोड़ रहे हैं? एक मल्टी{{4}पोर्ट गीगाबिट PoE इंजेक्टर (4 या 8 पोर्ट) आपके मौजूदा स्विच निवेश को संरक्षित करते हुए काम को कवर करता है। ब्रेकईवन बिंदु आम तौर पर 8-12 PoE उपकरणों के आसपास आता है - उससे आगे, एक समर्पित PoE स्विच आमतौर पर अधिक लागत प्रभावी और प्रबंधित करने में आसान हो जाता है।

खरीदने से पहले क्या विचार करें

प्रत्येक खरीदारी को तीन कारक संचालित करते हैं। पहला,डिवाइस गिनती: एक एकल पोर्ट PoE इंजेक्टर एक कैमरा या AP को संभालता है; मल्टी-पोर्ट मॉडल बड़े इंस्टॉलेशन की सेवा प्रदान करते हैं। दूसरा,बिजली बजट: प्रत्येक उपकरण की वाट क्षमता का मिलान करें और कुल ड्रा से अधिक मॉडल का चयन करें। एक बुनियादी आईपी कैमरा 8-12W खींचता है; हीटर के साथ एक PTZ कैमरा 50W की मांग कर सकता है+. तीसरा,गति और वोल्टेज: IEEE 802.3af/at/bt डिवाइस 48V पर मानकीकृत होते हैं और स्वचालित रूप से बातचीत करते हैं, लेकिन पुराने उपकरण 12V या 24V की अपेक्षा कर सकते हैं। यह भी पुष्टि करें कि गीगाबिट थ्रूपुट - एक गीगाबिट PoE इंजेक्टर उच्च {{6}बैंडविड्थ एंडपॉइंट जैसे मल्टी{7}मेगापिक्सल कैमरे या वाई-फाई 6 एक्सेस प्वाइंट के लिए बाधाओं को रोकता है।

सुरक्षा, केबल गुणवत्ता और विश्वसनीयता

IEEE-संगत PoE इंजेक्टर नेटवर्किंग में सबसे सुरक्षित बिजली वितरण उपकरणों में शुमार हैं। हैंडशेक तंत्र तब तक बंदरगाहों को विद्युत रूप से निष्क्रिय रखता है जब तक कि एक वैध PoE हस्ताक्षर का पता नहीं चल जाता है - गलती से जुड़े गैर {{3}PoE उपकरण के लिए कोई जोखिम नहीं होता है।

मिशन {{0}महत्वपूर्ण स्थापनाओं के लिए, PoE इंजेक्टर को एक निर्बाध विद्युत आपूर्ति (UPS) से कनेक्ट करें। चूंकि PoE डिवाइस नेटवर्क उपकरण के माध्यम से बिजली प्राप्त करते हैं, इंजेक्टर पर एक यूपीएस एक साथ प्रत्येक कनेक्टेड एंडपॉइंट पर बैटरी बैकअप प्रदान करता है।

केबल की गुणवत्ता पर आमतौर पर जितना ध्यान दिया जाता है, उससे कहीं अधिक ध्यान देने की जरूरत है। हमेशा Cat5e या इससे अधिक रेटिंग वाली ठोस {{1}कॉपर ईथरनेट केबलिंग का उपयोग करें। तांबे से बने एल्युमीनियम (सीसीए) केबलों की लागत कम होती है, लेकिन उच्च विद्युत प्रतिरोध होता है - अधिक बिजली हानि, अधिक गर्मी, और 60-90W तक चलने वाले PoE प्रतिष्ठानों में आग लगने का वास्तविक जोखिम होता है। चाहे साथ काम कर रहे होंफाइबर ऑप्टिक नेटवर्क एडेप्टरया तांबे के समापन बिंदु, प्रत्येक समाप्ति बिंदु पर सामग्री की गुणवत्ता दीर्घकालिक विश्वसनीयता निर्धारित करती है।
