पीएलसी स्प्लिटर्स के प्रकार

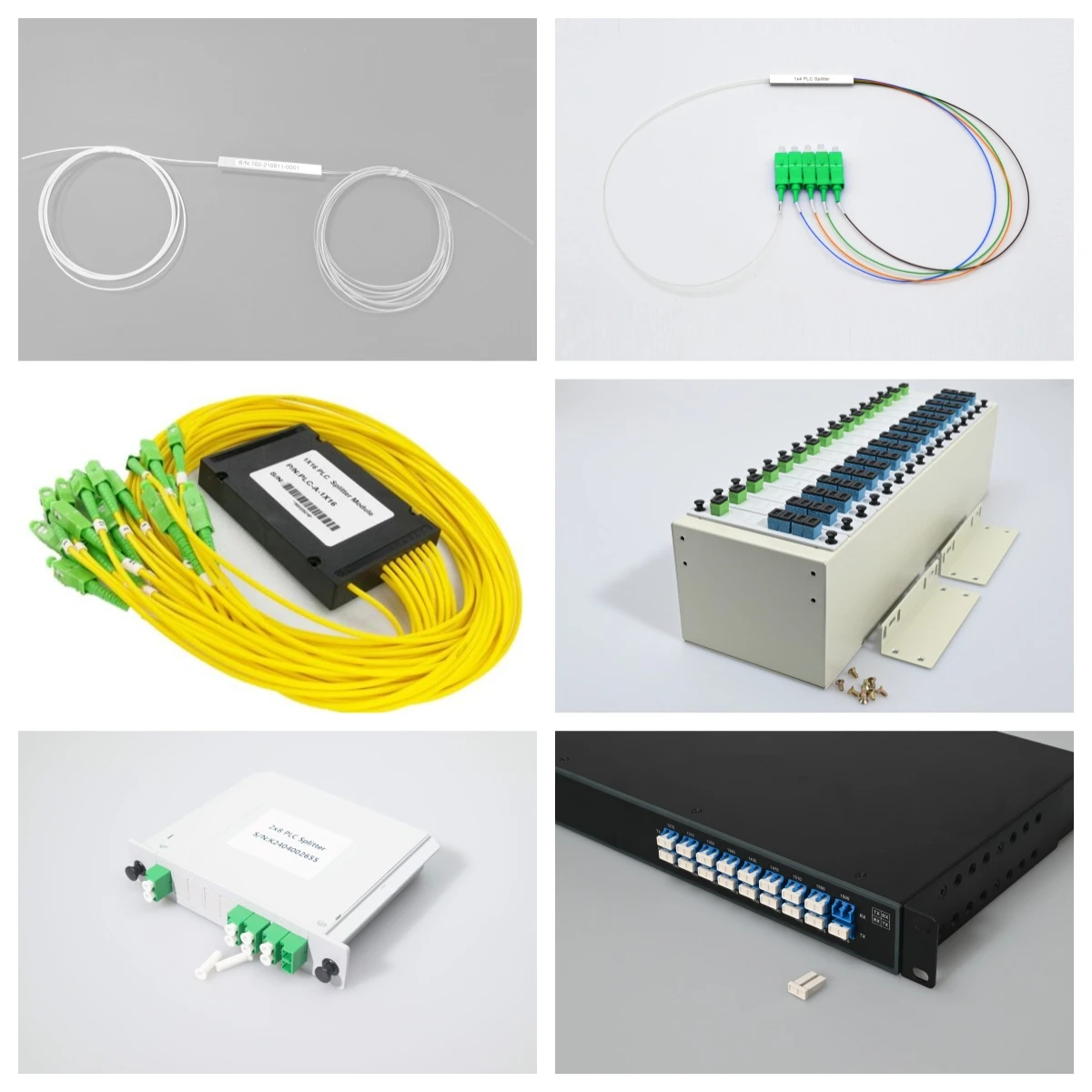

पीएलसी स्प्लिटर्स के प्रकारों को मुख्य रूप से विभिन्न पैकेजिंग विधियों के अनुसार वर्गीकृत किया जाता है, जिसमें डिवाइस प्रकार, माइक्रो पैकेजिंग, बॉक्स पैकेजिंग (एबीएस, एलजीएक्स), प्लग इन प्रकार, रैक माउंटेड, वॉल माउंटेड आदि शामिल हैं।
डिवाइस संरचना
नंगे फाइबर प्रकार पीएलसी ऑप्टिकल वितरक सभी सिरों पर नंगे फाइबर छोड़ता है। मुख्य रूप से उन अवसरों के लिए उपयुक्त जहां डिस्सेम्बली बार-बार नहीं होती है, जैसे केबल कनेक्टर बॉक्स, फाइबर ऑप्टिक वितरण पैनल, आदि।
सूक्ष्म एनकैप्सुलेशन संरचना
लघु ऑप्टिकल स्प्लिटर्स को लघु स्टील पाइपों में संपुटित किया जाता है और इन्हें हेड और टेल फाइबर को जोड़ने वाले और बिना हेड और टेल फाइबर को जोड़ने वाले में विभाजित किया जा सकता है। कनेक्टर आमतौर पर एससी, एलसी, एफसी और एसटी प्रकार में आते हैं। फाइबर ऑप्टिक केबल जंक्शन बॉक्स, मॉड्यूल बॉक्स और वितरण बॉक्स में स्थापित किया जा सकता है।
एबीएस बॉक्स प्रकार पीएलसी स्प्लिटर
बॉक्स पैकेज्ड स्प्लिटर्स वर्तमान में विभिन्न ऑपरेटरों द्वारा सबसे अधिक उपयोग किया जाने वाला प्रकार है, जिसमें एबीएस पैकेजिंग कॉम्पैक्ट और अनुप्रयोग में अधिक लचीली है।
एलजीएक्स टाइप पीएलसी स्प्लिटर
LGX ऑप्टिकल स्प्लिटर को एक छोटे धातु बॉक्स में रखता है, जिसे 19 इंच 1U/2U/3U फ्रेम में स्थापित किया जा सकता है। इनपुट और आउटपुट टर्मिनलों में टेल फाइबर संरचना होती है, जिससे ओडीएफ पैनल एडाप्टर से कनेक्ट करना आसान हो जाता है और समय की बचत होती है। एलजीएक्स का कॉम्पैक्ट और माइक्रो डिज़ाइन प्लग एंड प्ले है, जिससे फाइबर ऑप्टिक वितरण बॉक्स, ओडीएफ सब फ्रेम, फाइबर ऑप्टिक टर्मिनल बॉक्स और फाइबर ऑप्टिक केबल जंक्शन बॉक्स में स्थापित करना आसान हो जाता है।
पीएलसी स्प्लिटर प्लग इन करें
प्लग इन पीएलसी स्प्लिटर को प्लग इन बॉक्स में स्थापित और फिक्स किया गया है, और इंटरफ़ेस प्रकारों में एससी/एफसी/एलसी इत्यादि शामिल हैं। यह मुख्य रूप से एफटीटीएच एक्सेस मोड के तहत हॉलवे या आउटडोर वितरण बिंदुओं के लिए उपयुक्त है, आमतौर पर दीवार पर लगे एफटीटीएच बॉक्स में स्थापित किया जाता है। आमतौर पर उपयोग किए जाने वाले 1X4, 8, 16, 32, और 2X8, 16, 32 पीएलसी स्प्लिटर्स का उपयोग ग्राहक विशिष्ट चेसिस, विशेष रूप से हॉलवे बॉक्स में इंस्टॉलेशन के लिए प्लग ट्रे के रूप में किया जाता है।
रैक माउंटेड पीएलसी स्प्लिटर
रैक माउंटेड ऑप्टिकल स्प्लिटर मानक 19 "कैबिनेट इंस्टॉलेशन के लिए डिज़ाइन किए गए हैं और डेटा सेंटर या सर्वर रूम की उच्च वायरिंग घनत्व आवश्यकताओं को पूरा कर सकते हैं। वे आम तौर पर धातु के बक्से में पैक किए जाते हैं और फाइबर ऑप्टिक इंजीनियरिंग में स्थापित करना आसान होता है, जो पीएलसी स्प्लिटर उपकरणों के लिए अच्छी सुरक्षा प्रदान करता है। एससी, एलसी, एफसी, या एसटी कनेक्टर जैसे विभिन्न एडाप्टर इंस्टॉलेशन इंटरफेस हैं। रैक माउंटेड ऑप्टिकल स्प्लिटर व्यापक रूप से एफटीटीएक्स परियोजनाओं, केबल टीवी सिस्टम और डेटा में उपयोग किए जाते हैं। संचार केंद्र.
