डेटा सेंटर केबलिंग में एमपीओ/एमटीपी कैसेट: प्रकार, ध्रुवता और चयन गाइड

डेटा सेंटर फैब्रिक सघन और तेज़ होते रहते हैं। जैसे-जैसे अलमारियाँ भरती हैं और लिंक 10जी से 40जी, 100जी और आगे 400जी की ओर बढ़ते हैं, अलग-अलग बिंदु से {{5 से {6} बिंदु डुप्लेक्स जंपर चलाना बंद हो जाता है, रास्ते भर जाते हैं, लेबलिंग टूट जाती है, और हर चाल या जोड़ ढीली डोरियों के बंडल के माध्यम से एक शिकार बन जाता है। इसी समस्या को हल करने के लिए एमपीओ/एमटीपी कैसेट बनाया गया है।

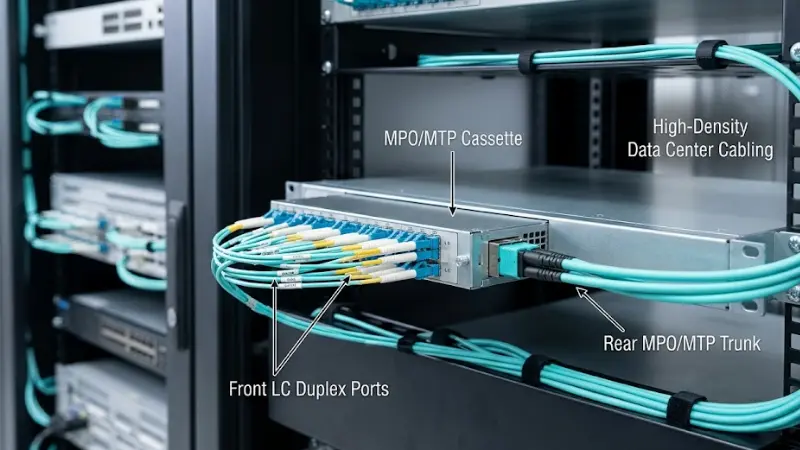

info-800-450

एक एमपीओ/एमटीपी कैसेट एक उच्च फाइबर {{1} गिनती सरणी ट्रंक लेता है और इसे आपके स्विच और सर्वर वास्तव में प्लग किए गए परिचित एलसी या एससी पोर्ट में तोड़ देता है। अच्छी तरह से किया गया, यह आपको उच्च घनत्व वाली पैचिंग देता है जो स्थापित करने में तेज़, रखरखाव के लिए पूर्वानुमानित और माइग्रेट करने के लिए तैयार है। यह मार्गदर्शिका बताती है कि ये मॉड्यूल क्या हैं, आप किस प्रकार और कॉन्फ़िगरेशन देखेंगे, ध्रुवीयता कैसे काम करती है, वे कहाँ फिट होते हैं, और गलत भाग को ऑर्डर किए बिना किसी एक को कैसे चुनना है। यदि आप अभी भी डुप्लेक्स के मुकाबले ऐरे कनेक्टर्स का वजन कर रहे हैं, तो हमारा अवलोकनउच्च घनत्व वाले डिज़ाइन में एलसी बनाम एमटीपी/एमपीओएक उपयोगी साथी है.

एमपीओ/एमटीपी कैसेट क्या है?

एक एमपीओ/एमटीपी कैसेट एक प्री-{0}टर्मिनेटेड, रैक-माउंटेबल फाइबर मॉड्यूल है। पीछे की ओर एक या अधिक एमपीओ/एमटीपी ऐरे एडेप्टर - ट्रंक इंटरफ़ेस - हैं और सामने पैचिंग के लिए एलसी (आमतौर पर डुप्लेक्स) या एससी एडाप्टर की एक पंक्ति है। आवास के अंदर, एक छोटा रिबन या फरकेशन सरणी में प्रत्येक फाइबर स्थिति को एक विशिष्ट फ्रंट साइड पोर्ट पर मैप करता है।

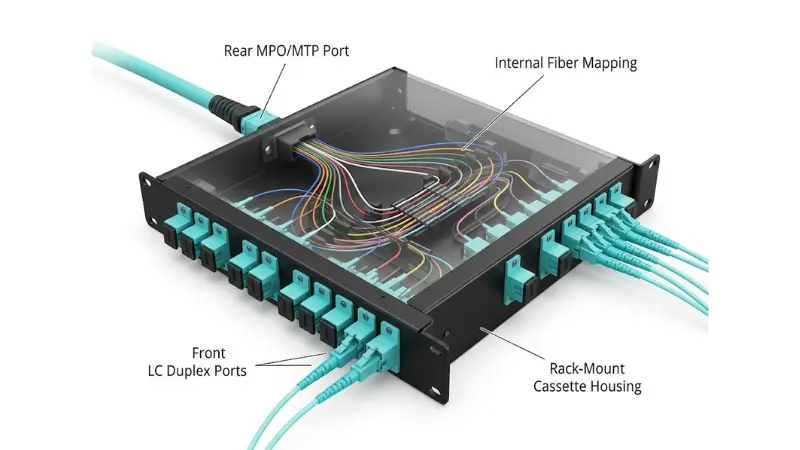

Cutaway view of an MPO/MTP cassette showing rear MPO port, internal fiber mapping and front LC duplex ports

वह आंतरिक मानचित्रण संपूर्ण बिंदु है: इसे कारखाने में तय किया जाता है और शिपमेंट से पहले परीक्षण किया जाता है, इसलिए पीछे की सरणी स्थिति और फ्रंट पोर्ट के बीच संबंध अनुमानित है। यह पूर्वानुमेयता भी है कि ध्रुवीयता (नीचे कवर) को साइट पर तय करने के बजाय एक प्रणाली के रूप में नियोजित किया जाना चाहिए। एक सामान्य लेआउट में पिछला एमपीओ/एमटीपी पोर्ट एक उच्च फाइबर गिनती वाले बैकबोन ट्रंक को लैंड करता है, और फ्रंट एलसी या एससी पोर्ट उपकरण को पैच करने के लिए एक साफ, मानक इंटरफ़ेस देता है।

एमपीओ/एमटीपी कनेक्टर बनाम एमपीओ/एमटीपी कैसेट

इन दोनों शब्दों का प्रयोग आमतौर पर किया जाता है, लेकिन ये एक ही चीज़ नहीं हैं।

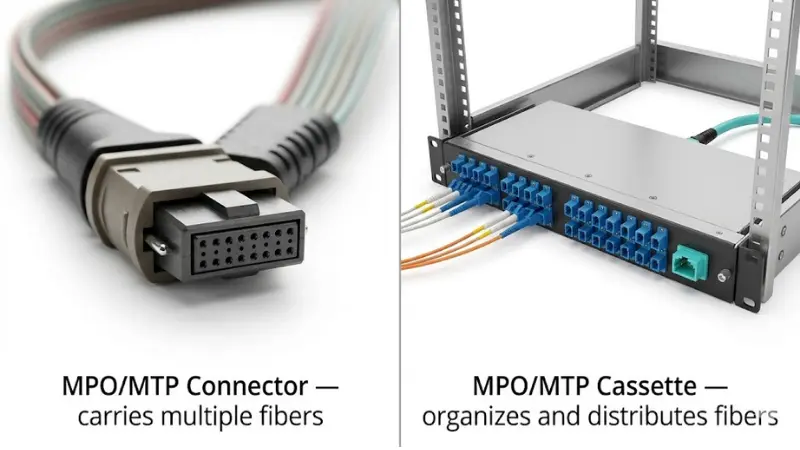

Comparison of an MPO/MTP connector and an MPO/MTP cassette module

एकएमपीओ कनेक्टर(मल्टी-फाइबर पुश-ऑन) स्वयं कनेक्टर है: एक एकल बॉडी जो एक सटीक एमटी फेरूल में कई फाइबर रखती है, गाइड पिन के साथ जो पुरुष (पिन किए गए) या महिला (अनपिन किए गए) इंटरफ़ेस को परिभाषित करती है। एमटीपी यूएस कॉनक से एमपीओ कनेक्टर का एक पंजीकृत, उच्च {{3}सहिष्णुता संस्करण है; के अनुसारयूएस कॉनेक अक्सर पूछे जाने वाले प्रश्न, एमटीपी ब्रांड को मानकों के अनुरूप एमपीओ रहते हुए बेहतर ऑप्टिकल और मैकेनिकल प्रदर्शन के लिए इंजीनियर किया गया है। दोनों को समान इंटरमेटेबिलिटी मानकों - IEC 61754-7 और TIA-604-5 (FOCIS 5) द्वारा परिभाषित किया गया है, जैसा किफ्लूक नेटवर्क्स सारांशित करता है- इसलिए सभी एमटीपी कनेक्टर एमपीओ कनेक्टर हैं, लेकिन हर एमपीओ एमटीपी नहीं है।

कैसेट एक रखा हुआ मॉड्यूल है जिसमें कनेक्टर के साथ-साथ आंतरिक फाइबर रूटिंग और फ्रंट एडॉप्टर पोर्ट होते हैं। सीधे शब्दों में कहें: कनेक्टर फाइबर को ले जाता है, जबकि कैसेट उन्हें एक पैनल या बाड़े के अंदर व्यवस्थित और वितरित करता है।

एमपीओ/एमटीपी कैसेट कैसे काम करता है? एक 12-फाइबर उदाहरण?

एक सामान्य कैसेट के दो पहलू होते हैं: पीछे की ओर एक एमपीओ/एमटीपी पोर्टएमपीओ/एमटीपी ट्रंक केबल, और पैच कॉर्ड के लिए सामने एलसी या एससी पोर्ट।

पीछे की ओर उतरा हुआ एक 12-फाइबर एमपीओ ट्रंक लें। प्रत्येक फ्रंट एलसी पोर्ट डुप्लेक्स है - दो फाइबर, एक ट्रांसमिट और एक रिसीव। तो बारह फाइबर छह एलसी डुप्लेक्स पोर्ट (बारह सिम्प्लेक्स स्थिति) में मैप होते हैं। फिर एक तकनीशियन स्विच, सर्वर या अन्य पैनल तक पहुंचने के लिए मानक एलसी डुप्लेक्स जंपर्स का उपयोग करता है। बैकबोन एकल ऐरे ट्रंक के रूप में कॉम्पैक्ट रहता है, जबकि सामने का हिस्सा लचीला और पैच करने में आसान रहता है। यदि डुप्लेक्स अवधारणा नई है, तो बीच का अंतर देखेंडुप्लेक्स और सिम्प्लेक्सकनेक्शन.

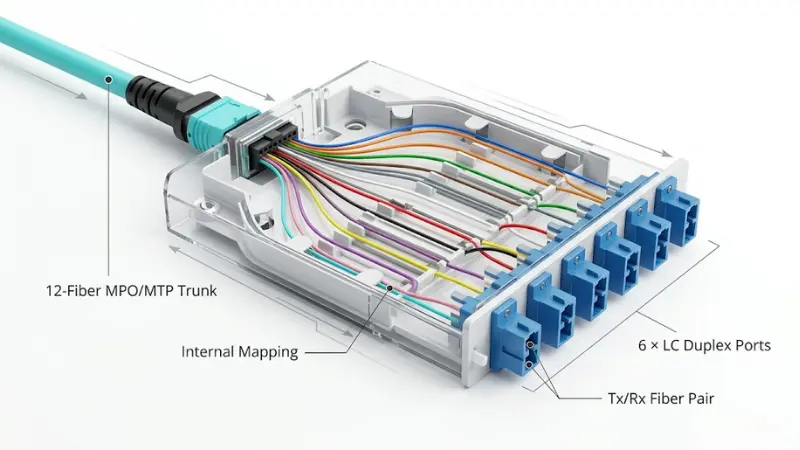

12-fiber MPO/MTP trunk mapped to six LC duplex ports inside a fiber cassette

एमपीओ/एमटीपी कैसेट के सामान्य प्रकार

"कैसेट" एक श्रेणी है, एक भाग नहीं। किसी एक को निर्दिष्ट करने से पहले, तय करें कि आप इनमें से प्रत्येक अक्ष पर कहाँ बैठते हैं:

फ्रंट इंटरफ़ेस:कुछ उद्यम, दूरसंचार और विरासती परिवेशों के लिए एमपीओ/एमटीपी-से{{1}एलसी (डेटा केंद्रों में अब तक सबसे आम), या एमपीओ/एमटीपी-से-एससी।
फाइबर गिनती:8{7}}फाइबर, 12-फाइबर और 24-फाइबर मानक हैं, 400जी/800जी समानांतर ऑप्टिक्स के लिए 16-फाइबर उभरते हैं . 8-फाइबर कैसेट स्वाभाविक रूप से चार-लेन समानांतर ट्रांसीवर के साथ पंक्तिबद्ध होते हैं, जबकि 12-फाइबर छह एलसी डुप्लेक्स को तोड़ने के लिए वर्कहॉर्स है। एक सामान्य 8-फाइबर बिल्ड का उपयोग होता है8-फाइबर एमटीपी-टू-एलसी असेंबलियांट्रंक की तरफ.
फाइबर मोड:छोटे डेटा सेंटर तक पहुंचने के लिए मल्टीमोड (OM3, OM4, OM5), या लंबे समय तक चलने और उच्च गति वाले रोडमैप के लिए सिंगल मोड (OS2)। कैसेट, ट्रंक और पैच कॉर्ड को समान मोड साझा करना चाहिए।
ध्रुवीयता प्रकार:टाइप ए, बी, सी, या नए सार्वभौमिक प्रकारों में से एक - इसे बाकी चैनल से मेल खाना होगा।
सम्मिलन-हानि ग्रेड:मानक बनाम कम {{0}नुकसान (कभी-कभी "अभिजात वर्ग" कहा जाता है) घटक, जो लिंक बजट कम होने पर सबसे अधिक मायने रखता है।

विशिष्ट एमपीओ/एमटीपी कैसेट कॉन्फ़िगरेशन

दुनिया के अधिकांश वास्तविक कैसेट कुछ मानक ब्रेकआउट में आते हैं। अपने ट्रांसीवर और पोर्ट काउंट को सामने से मिलान करने से इंस्टॉल पर आश्चर्य से बचा जा सकता है।

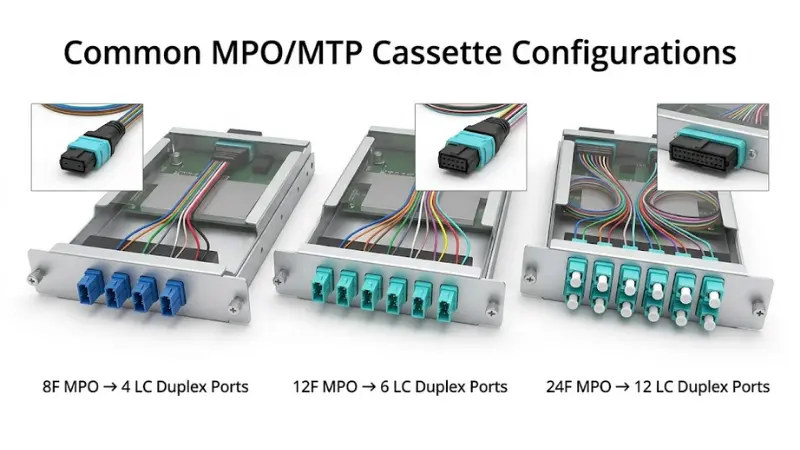

Common MPO/MTP cassette configurations including 8-fiber, 12-fiber and 24-fiber breakouts to LC duplex ports

रियर (ट्रंक साइड)	आंतरिक मानचित्रण	सामने (उपकरण पक्ष)	विशिष्ट उपयोग
1 × 12-फाइबर एमपीओ	12 फाइबर → 6 डुप्लेक्स	6 × एलसी डुप्लेक्स	12-फाइबर बैकबोन पर 10जी एलसी उपकरण
2 × 12-फाइबर एमपीओ	24 फाइबर → 12 डुप्लेक्स	12 × एलसी डुप्लेक्स	एकल 1यू मॉड्यूल में उच्च घनत्व
1 × 24-फाइबर एमपीओ	24 फाइबर → 12 डुप्लेक्स	12 × एलसी डुप्लेक्स	कम तने, घनी रीढ़
1 × 8-फाइबर एमपीओ	8 फाइबर → 4 डुप्लेक्स	4 × एलसी डुप्लेक्स	8-फाइबर समानांतर ऑप्टिक्स को तोड़ना (उदाहरण के लिए SR4-प्रकार के लिंक)

कंक्रीट मल्टीमोड निर्माण के लिए, a12-फाइबर OM4 MTP कैसेटउपरोक्त प्रथम कॉन्फ़िगरेशन के लिए एक सामान्य प्रारंभिक बिंदु है।

डेटा केंद्र एमपीओ/एमटीपी कैसेट का उपयोग क्यों करते हैं?

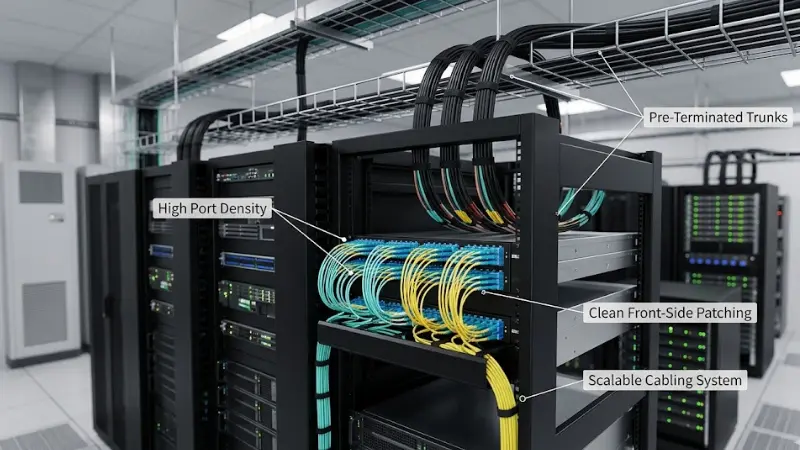

High-density data center fiber cabling using MPO/MTP cassettes and LC patch cords in a rack-mounted panel

कम रैक स्थान में उच्च बंदरगाह घनत्व

एक एकल 24-फाइबर ऐरे ट्रंक व्यक्तिगत डुप्लेक्स डोरियों के एक बंडल को प्रतिस्थापित करता है, और एक 1यू कैसेट इससे बारह एलसी डुप्लेक्स पोर्ट पेश कर सकता है। आप मुख्य मार्ग के साथ उच्च फाइबर-गिनती वाले ट्रंक चलाते हैं और उन्हें उपकरण के करीब तोड़ देते हैं, जिससे अलमारियाँ, ट्रे और नलिकाओं में जगह खाली हो जाती है जहां यह दुर्लभ है।

तेज़, अधिक पूर्वानुमानित परिनियोजन

कैसेट को फ़ैक्टरी से जोड़ा जाता है{{0}टर्मिनेटेड, फ़ैक्टरी से जांचे गए ट्रंक से, इसलिए कनेक्टर का ज़्यादातर काम डिलीवरी से पहले किया जाता है। साइट पर काम "ट्रंक को उतारना, कैसेट को माउंट करना, सामने की ओर पैच करना" - हो जाता है, जिसमें फ़ील्ड स्प्लिसिंग या समाप्ति बहुत कम होती है, जो कि तंग प्रोजेक्ट शेड्यूल को यथार्थवादी बनाता है।

सरल चालें, जोड़ना और परिवर्तन करना

चूँकि सामने का पैच साइड बैकबोन से अलग हो गया है, तकनीशियन ट्रंक इंफ्रास्ट्रक्चर को परेशान किए बिना पोर्ट को फिर से पैच कर सकते हैं। ऐसी सुविधा के लिए जो नियमित रूप से रैक और लिंक को पुनर्गठित करती है, उस पृथक्करण से परिवर्तन के दौरान असंबंधित कनेक्शन के खराब होने का जोखिम कम हो जाता है।

40जी, 100जी और उससे आगे के लिए एक संरचित माइग्रेशन पथ

सारणी आधारित केबलिंग समानांतर प्रकाशिकी को रेखांकित करती है, इसलिए कैसेट प्रणाली गति बढ़ने पर संयंत्र को मॉड्यूलर बनाए रखती है। जैसा कि कहा गया है, यह स्वचालित नहीं है: कोई दिया गया कैसेट भविष्य के लिंक का समर्थन करता है या नहीं, यह फाइबर प्रकार, ध्रुवता, फाइबर गिनती और हानि बजट पर निर्भर करता है। एक सुव्यवस्थित प्रणाली आपको आगे बढ़ने की जगह देती है; एक अंडर-निर्दिष्ट कोई नहीं है।

एमपीओ/एमटीपी कैसेट पोलारिटी: विधि ए, बी और सी

ध्रुवीयता एक ऐसा कारक है जो एक साफ-सुथरे दिखने वाले इंस्टॉल को एक मृत लिंक में बदलने की सबसे अधिक संभावना है, इसलिए यह एक से अधिक पंक्ति की चेतावनी का हकदार है।

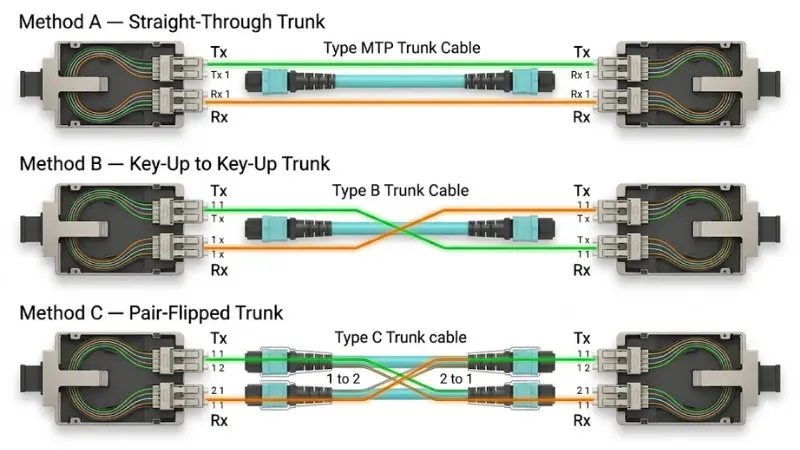

MPO/MTP cassette polarity diagram showing Method A, Method B and Method C fiber paths

ध्रुवीयता का सीधा सा मतलब है कि प्रत्येक संचारित फाइबर (टीएक्स) को दूर के छोर पर प्राप्त फाइबर (आरएक्स) तक पहुंचना चाहिए। एक सादे डुप्लेक्स एलसी लिंक में क्रॉसओवर डुप्लेक्स पैच कॉर्ड के अंदर होता है। किसी ऐरे सिस्टम में क्रॉसओवर ट्रंक में, कैसेट में, या पैच कॉर्ड - में हो सकता है, इसलिए इसे पूरे चैनल में एक डिज़ाइन के रूप में प्रबंधित किया जाना चाहिए। टीआईए-568 मानक तीन तरीकों को परिभाषित करता है, जो टाइप ए, बी और सी केबलों के आसपास निर्मित होते हैं, और 2022 संशोधन (टीआईए-568.3-ई) ने सरणी अनुप्रयोगों को सरल बनाने के लिए दो "सार्वभौमिक" तरीकों (यू1 और यू2) को जोड़ा है, जैसेफ्लूक नेटवर्क्स बताते हैं.

विधि एपैच कॉर्ड में क्रॉसओवर को नियंत्रित करने के साथ एक सीधे {{0}थ्रू (कुंजी {{1}कुंजी {{2}नीचे) ट्रंक का उपयोग करता है, यही कारण है कि इसे एक छोर पर एक पैच कॉर्ड प्रकार और दूसरे पर एक अलग प्रकार की आवश्यकता होती है। वह मिश्रित-कॉर्ड आवश्यकता ऑर्डर संबंधी त्रुटियों का लगातार स्रोत है।
विधि बीट्रंक के ऊपर एक कुंजी{{0}कुंजी तक{{1}और संपूर्ण रूप से एकल पैच कॉर्ड प्रकार का उपयोग करता है। इसकी सरलता इसे समानांतर प्रकाशिकी के लिए लोकप्रिय बनाती है, हालांकि इस पर मानकीकरण करने से पहले आपको अभी भी अंतिम चेहरे के प्रकार (यूपीसी बनाम एपीसी) और एकल मोड विवरण की पुष्टि करने की आवश्यकता है।
विधि सीट्रंक के भीतर फाइबर जोड़े को फ़्लिप करता है। इसका पता लगाना सबसे कम आम और सबसे जटिल है।

व्यावहारिक नियम: एक विधि चुनें और ट्रंक, कैसेट और पैच कॉर्ड को उसके अनुरूप रखें। आपूर्तिकर्ता से पूछें कि कैसेट किस ध्रुवता प्रकार के लिए बनाया गया है और वायरिंग आरेख का अनुरोध करें, फिर मानने के बजाय फाइबर मैप या फ़ैक्टरी परीक्षण रिपोर्ट के विरुद्ध वास्तविक मैपिंग को सत्यापित करें। इन ट्रेडऑफ़्स के स्पष्ट -भाषा उपचार के लिए, यहएमपीओ/एमटीपी फ़ाइबर पर वास्तविक -विश्व दृष्टिऑर्डर करने से पहले पढ़ने लायक है।

एमपीओ/एमटीपी कैसेट का उपयोग कहां किया जाता है?

पैनल और संरचित केबलिंग पर स्विच करें

कैसेट स्विच और संरचित केबल सिस्टम के बीच व्यवस्थित कनेक्शन बनाने के लिए फाइबर पैच पैनलों में लगाए जाते हैं आसान पैचिंग के लिए फ्रंट एलसी पोर्ट, पीछे एमपीओ/एमटीपी ट्रंक। यह पंक्ति के अंत{{2}और पंक्ति के डिज़ाइन के मध्य{{5}में रोजमर्रा की भूमिका है।

जोनों के बीच बैकबोन और ट्रंक केबलिंग

बड़ी सुविधाओं में, सरणी ट्रंक मुख्य, क्षैतिज और उपकरण वितरण क्षेत्रों (एमडीए, एचडीए, ईडीए) को जोड़ते हैं, और कैसेट उन ट्रंक फाइबर को प्रत्येक क्षेत्र में उपयोग करने योग्य बंदरगाहों में वितरित करते हैं। एकओएम3 12-फाइबर एमपीओ ट्रंकइन ब्रेकआउट्स को बढ़ावा देने वाला एक विशिष्ट रीढ़ तत्व है।

10जी-से-40जी/100जी माइग्रेशन

कई नेटवर्क आज LC को 10G के लिए पैच करते हैं लेकिन उन्हें 40G या 100G के लिए पथ की आवश्यकता होती है। कैसेट संयंत्र को अनुकूलनीय बनाए रखते हुए एक उच्च घनत्व वाले ट्रंक को एलसी आधारित उपकरण से जोड़ते हैं, जो एक कारण है कि एरे केबलिंग में मार्गदर्शन में इतनी अधिक सुविधाएँ होती हैं100G फ़ाइबर केबलिंग कैसे चुनें.

एंटरप्राइज़ सर्वर रूम, टेलीकॉम रूम और एज साइटें

ये मॉड्यूल केवल हाइपरस्केल के लिए नहीं हैं। एंटरप्राइज़ सर्वर रूम, टेलीकॉम क्लोसेट और उच्च घनत्व वाले एज कैबिनेट सभी लाभान्वित होते हैं जहां स्थान, संगठन और तैनाती की गति मायने रखती है।

एमपीओ/एमटीपी कैसेट बनाम एमपीओ एडाप्टर पैनल बनाम ब्रेकआउट केबल

तीन उत्पाद ओवरलैपिंग समस्याओं का समाधान करते हैं, और गलत उत्पाद चुनना एक सामान्य चयन गलती है।

विकल्प	यह क्या करता है	सबसे अच्छा कब	व्यापार{{0}बंद
एमपीओ/एमटीपी कैसेट	रखे गए मॉड्यूल; रियर ऐरे → फ्रंट एलसी/एससी एक परिभाषित, परीक्षणित मैपिंग के साथ	आपको एक ऐरे बैकबोन से प्रबंधित, स्वैपेबल एलसी पैचिंग की आवश्यकता है	प्रति पोर्ट अधिक लागत
एमपीओ/एमटीपी एडाप्टर पैनल	एमपीओ से {{1} एमपीओ बल्कहेड पास {{2} से होकर; कोई ब्रेकआउट नहीं	उपकरण एमपीओ{{0}देशी और पैचेड सारणी-से{{2}सरणी है	कोई एलसी ब्रेकआउट नहीं; एमपीओ पैच कॉर्ड की जरूरत है
ब्रेकआउट/फैन-आउट केबल	एक छोर पर सरणी, दूसरे छोर पर एकाधिक एलसी पैर; घर से निकालना	लघु, निश्चित बिंदु-से-बिंदु ब्रेकआउट	ढीले पैरों को संभालना और बदलना कठिन होता है

यदि आपके स्विच ऐरे पोर्ट को उजागर करते हैं, तोएमपीओ/एमटीपी एडाप्टर पैनलहो सकता है कि आपको बस इतना ही चाहिए. एक निश्चित रन के लिए जहां एक रखा गया मॉड्यूल ओवरकिल है, एएमपीओ-से-एलसी ब्रेकआउट केबलसरल विकल्प है.

एमपीओ/एमटीपी कैसेट बनाम पारंपरिक डुप्लेक्स केबलिंग

पारंपरिक डुप्लेक्स केबलिंग छोटी प्रणालियों के लिए बिल्कुल ठीक है। जैसे-जैसे लिंक की संख्या बढ़ती है, व्यक्तिगत कॉर्ड रन को ट्रैक करना और प्रबंधित करना कठिन हो जाता है - जहां कैसेट दृष्टिकोण अपना स्थान अर्जित करता है।

वस्तु	पारंपरिक डुप्लेक्स केबलिंग	एमपीओ/एमटीपी कैसेट प्रणाली
केबल बिछाने का घनत्व	निचला	उच्च
स्थापना की गति	बड़े कामों में धीमी गति	प्री-टर्मिनेटेड ट्रंक के साथ तेज़
रखरखाव	ट्रेस करने के लिए और अधिक व्यक्तिगत डोरियाँ	सामने की ओर से पैचिंग, रीढ़ की हड्डी अछूती
के लिए सर्वोत्तम	मुट्ठी भर निश्चित लिंक	उच्च-घनत्व, मॉड्यूलर वातावरण
परिसीमन	सघन होने पर मापना और प्रबंधन करना कठिन होता है	प्रति-पोर्ट लागत अधिक; ध्रुवीयता की योजना बनाई जानी चाहिए
विशिष्ट परियोजना का आकार	छोटे कमरे, कुछ अलमारियाँ	डेटा केंद्र और बड़े उद्यम निर्माण

सही एमपीओ/एमटीपी कैसेट कैसे चुनें?

पोर्ट गिनती आसान हिस्सा है. कैसेट को केबल डिज़ाइन, उपकरण इंटरफ़ेस और प्रदर्शन बजट से भी मेल खाना चाहिए।

Checklist for choosing the right MPO/MTP cassette including fiber type, fiber count, polarity and insertion loss budget

1. फाइबर प्रकार और ग्रेड

OM3 और OM4 मल्टीमोड, गति के आधार पर दसियों मीटर से लेकर कुछ सौ मीटर तक की छोटी पहुंच को कवर करते हैं, जबकि OS2 सिंगल मोड लंबे समय तक चलता है और उच्च स्पीड रोडमैप के लिए सबसे अधिक जगह देता है। कैसेट, ट्रंक और पैच कॉर्ड को एक ही प्रकार पर रखें। यदि आप ग्रेड के बीच निर्णय ले रहे हैं, तो तुलना करेंOM3 बनाम OM4 मल्टीमोड फाइबर, और हमारे गाइड में सिंगल मोड के मुकाबले मल्टीमोड को तौलेंसिंगल -मोड और मल्टीमोड फाइबर.

2. फाइबर गिनती

जब आप चार {{3}लेन समानांतर ऑप्टिक्स तोड़ रहे हों तो 8-फाइबर चुनें, सामान्य छह-डुप्लेक्स ब्रेकआउट के लिए 12{6}}फाइबर चुनें, और जब आप अधिकतम घनत्व और कम ट्रंक चाहते हैं तो 24-फाइबर चुनें। निर्णायक इनपुट आपके ट्रांसीवर की लेन गणना, आपके लिए आवश्यक डुप्लेक्स पोर्ट की संख्या और आपकी विकास योजना हैं - कोई डिफ़ॉल्ट संख्या नहीं।

3. फ्रंट इंटरफ़ेस

एलसी डुप्लेक्स मानक है क्योंकि एलसी स्विच, सर्वर और ट्रांसीवर पर हावी है; एससी अभी भी कुछ उद्यम और विरासत गियर में दिखाई देता है। ऑर्डर देने से पहले उपकरण पक्ष और स्टॉक मिलान की पुष्टि करेंएलसी डुप्लेक्स पैच कॉर्ड.

4. ध्रुवीयता विधि

ए, बी, सी या यूनिवर्सल जल्दी तय करें, फिर मिलान करने के लिए कैसेट, ट्रंक और डोरियों को निर्दिष्ट करें। वायरिंग आरेख लिखित में प्राप्त करें।

5. लिंग और पिनिंग

एमपीओ/एमटीपी कनेक्टर पिन किए गए (पुरुष) या अनपिन किए गए (महिला) होते हैं, और एक कनेक्शन केवल विपरीत लिंग के बीच ही सही ढंग से जुड़ता है। योजना के दौरान कैसेट बनाम ट्रंक के लिंग को लॉक करें - साइट पर बेमेल पाए जाने का मतलब है विलंबित इंस्टॉल, त्वरित स्वैप नहीं।

6. निवेशन हानि और लिंक हानि बजट

प्रत्येक संबद्ध जोड़ी हानि जोड़ती है, और एक कैसेट अपने स्वयं के कनेक्टर इंटरफ़ेस पेश करता है, इसलिए इसे चैनल बजट - में गिना जाना चाहिए, न कि "मुफ़्त" के रूप में माना जाना चाहिए। उच्च{{2}स्पीड मल्टीमोड चैनल जैसे कि 40GBASE{{4}SR4 और 100GBASE-SR4 एक सीमित कुल बजट पर काम करते हैं, अक्सर पूरे लिंक में केवल कुछ डेसिबल होते हैं, इसलिए प्रत्येक कनेक्टर जोड़ी मायने रखती है। जहां बजट सीमित है, वहां कम हानि वाले घटकों को चुनें और ट्रांसीवर के विनिर्देश के अनुसार पूरे चैनल को सत्यापित करें।

7. आवास और पैनल अनुकूलता

कैसेट को स्लाइडिंग या स्थिर डिज़ाइन के साथ, आमतौर पर 1U या 4U, रैक माउंट बाड़ों और पैच पैनलों में लगाया जाता है। प्रत्येक कैसेट प्रत्येक बाड़े में फिट नहीं बैठता है - आकार, माउंटिंग शैली और भाग {{5}स्तर की अनुकूलता की पुष्टि करता है। यदि आप अभी भी बाड़े को ही चुन रहे हैं, तो यह तुलना करेंफाइबर पैच पैनल और ओडीएफमदद करता है.

एक त्वरित पूर्व-चयन चेकलिस्ट:

कैसेट, ट्रंक और डोरियों में फाइबर का प्रकार और ग्रेड तय किया गया है
फाइबर की गिनती ट्रांसीवर लेन और पोर्ट की जरूरतों से मेल खाती है
उपकरण के विरुद्ध फ्रंट इंटरफ़ेस (एलसी या एससी) की पुष्टि की गई
फ़ाइल पर वायरिंग आरेख के साथ एक ध्रुवीयता विधि
डिज़ाइन चरण में लिंग और पिनिंग का समाधान किया गया
चैनल हानि बजट की गणना ट्रांसीवर विशिष्टता के आधार पर की जाती है
भाग संख्या द्वारा सत्यापित संलग्नक संगतता

बचने के लिए सामान्य गलतियाँ

ध्रुवता की पुष्टि करने से पहले आदेश देना

जोखिम:ऐसे लिंक जो प्रत्येक घटक के भौतिक रूप से जुड़े होने के बावजूद प्रकाश नहीं डालते, साथ ही पुनः शिपिंग और पुनः कार्य भी करते हैं।रोकथाम:खरीद आदेश जारी होने से पहले ध्रुवीयता विधि निर्दिष्ट करें और वायरिंग आरेख का अनुरोध करें।

फाइबर के प्रकार या ग्रेड को एक चैनल में मिलाना

जोखिम:जब OM3, OM4 और OS2 घटकों को संयोजित किया जाता है तो अतिरिक्त हानि या स्पेक चैनल का {{0}बाहर होना।रोकथाम:कैसेट, ट्रंक और डोरियों को एक मिलान सेट के रूप में निर्दिष्ट करें।

लिंक हानि बजट की अनदेखी

जोखिम:एक साफ-सुथरा दिखने वाला सिस्टम जो उच्च गति पर विफल हो जाता है क्योंकि कुल प्रविष्टि हानि बहुत अधिक होती है।रोकथाम:पूरे चैनल को जोड़ें और इसकी तुलना ट्रांसीवर बजट से करें, खासकर 40जी और 100जी के लिए।

लिंग या पिनिंग बेमेल

जोखिम:कनेक्टर जो मेट नहीं होंगे और एक इंस्टॉलेशन जो रुक जाता है।रोकथाम:डिज़ाइन के दौरान कैसेट और ट्रंक जेंडर को लॉक करें, केबल बिछाने के दौरान नहीं।

अकेले इकाई मूल्य पर ख़रीदना

जोखिम:असंगत प्रविष्टि हानि, लापता परीक्षण डेटा और सबसे सस्ते भागों से अस्पष्ट ध्रुवता।रोकथाम:डेटाशीट और फ़ैक्टरी परीक्षण रिपोर्ट की आवश्यकता होती है, और डेटा सेंटर के लिए निम्नतम लाइन आइटम - पर मूल्य स्थिरता की आवश्यकता होती है, दोहराए जाने योग्य प्रदर्शन वह बचत है जो मायने रखती है।

कब उपयोग करें - और कब उपयोग न करें - एमपीओ/एमटीपी कैसेट?

कैसेट एक मजबूत विकल्प हैं जब:

परियोजना को उच्च-घनत्व फाइबर पैचिंग की आवश्यकता है
इंस्टॉल की समयसीमा सख्त है और फ़ील्ड समाप्ति का समय सीमित है
संयंत्र ट्रंक और पैच पैनल के साथ संरचित केबलिंग का उपयोग करता है
भविष्य में तीव्र गति से प्रवास अपेक्षित है
चालें, जोड़ना और परिवर्तन अक्सर होते रहते हैं और इन्हें सरल बनाए रखने की आवश्यकता होती है

वे अतिशयोक्तिपूर्ण हो सकते हैं जब:

आपके पास केवल कुछ ही निश्चित लिंक हैं - डुप्लेक्स जंपर्स सरल और सस्ते हैं
उपकरण एमपीओ है {{0}देशी और पैच किए गए ऐरे{{1}से लेकर {{2}ऐरे - के लिए एक एडॉप्टर पैनल पर्याप्त हो सकता है
एक चैनल का हानि बजट बेहद सीमित होता है और कई कनेक्टर जोड़े - कम संबद्ध इंटरफ़ेस बेहतर सेवा प्रदान कर सकते हैं

ऑर्डर देने से पहले अपने आपूर्तिकर्ता से पूछने के लिए प्रश्न

रियर कनेक्टर: एमपीओ या एमटीपी ब्रांड, फाइबर की गिनती क्या है, और लिंग क्या है (पिन किया हुआ या अनपिन किया हुआ)?
अंत-चेहरे का प्रकार: यूपीसी या एपीसी? (सिंगल-मोड आमतौर पर एपीसी होता है।)
सामने की ओर: एलसी या एससी, कितने डुप्लेक्स पोर्ट?
फ़ाइबर प्रकार और ग्रेड: OM3, OM4, OM5 या OS2, और मानक या कम{{4}नुकसान?
ध्रुवीयता: वायरिंग आरेख के साथ टाइप ए, बी, सी या यूनिवर्सल?
सम्मिलन{{0}नुकसान/वापसी{{1}नुकसान ग्रेड, और प्रति कैसेट एक फ़ैक्टरी परीक्षण रिपोर्ट?
संलग्नक संगतता और मिलान भाग संख्या?
लेबलिंग, कस्टम कॉन्फ़िगरेशन, न्यूनतम ऑर्डर मात्रा और थोक के लिए लीड समय?

अक्सर पूछे जाने वाले प्रश्नों

एमपीओ कैसेट और एमटीपी कैसेट के बीच क्या अंतर है?

कैसेट उसी प्रकार का मॉड्यूल है; अंतर इसके अंदर कनेक्टर ब्रांड का है। एमटीपी यूएस कॉनक का पंजीकृत, एमपीओ कनेक्टर का उच्च प्रदर्शन वाला संस्करण है, जो पूरी तरह से एमपीओ मानकों के अनुरूप है। एमटीपी कैसेट एक एमपीओ कैसेट है जो एमटीपी ब्रांड कनेक्टर के साथ बनाया गया है।

12-फाइबर एमपीओ कैसेट कितने एलसी पोर्ट प्रदान करता है?

छह एलसी डुप्लेक्स पोर्ट - बारह सिम्प्लेक्स स्थिति। प्रत्येक डुप्लेक्स पोर्ट दो फाइबर (एक ट्रांसमिट, एक रिसीव) का उपयोग करता है, इसलिए बारह फाइबर छह डुप्लेक्स पोर्ट पर मैप होते हैं।

एमपीओ कैसेट और एमपीओ एडाप्टर पैनल के बीच क्या अंतर है?

एक कैसेट एक आंतरिक, परिभाषित मैपिंग के माध्यम से एलसी (या एससी) बंदरगाहों के लिए एक सरणी ट्रंक को तोड़ता है। एक एडेप्टर पैनल एक एमपीओ से {{2} एमपीओ बल्कहेड पास होता है, जिसके माध्यम से कोई ब्रेकआउट नहीं होता है, आप दोनों तरफ एरे को पैच करते हैं।

क्या मुझे 40जी या 100जी के लिए कम हानि वाले एमपीओ कैसेट की आवश्यकता है?

अक्सर, हाँ. उच्च {{1}स्पीड मल्टीमोड चैनलों का बजट कम होता है, और प्रत्येक कनेक्टेड कनेक्टर जोड़ी इसमें खर्च करती है। यदि आपके चैनल में कई कनेक्शन बिंदु हैं या इसकी दूरी सीमा के करीब चलता है, तो कम {{4}नुकसान वाले घटक लिंक को ट्रांसीवर के विनिर्देश के भीतर रखने में मदद करते हैं।

मैं एमपीओ ध्रुवीयता बेमेल से कैसे बचूँ?

एक ध्रुवता विधि चुनें, ट्रंक, कैसेट और पैच कॉर्ड को इसके अनुरूप रखें, अपने आपूर्तिकर्ता से वायरिंग आरेख प्राप्त करें, और मैपिंग को मानने के बजाय फाइबर मैप या परीक्षण रिपोर्ट के साथ सत्यापित करें।

क्या मैं OM3 और OM4 फाइबर को एक ही लिंक में मिला सकता हूँ?

प्रकाश गुजर जाएगा, लेकिन आप प्रदर्शन और पहुंच की गारंटी खो देते हैं जो एक समान चैनल से आती है, और परिणाम उच्च गति पर विशिष्टता से बाहर हो सकता है। कैसेट, ट्रंक और डोरियों में प्रति चैनल एक एकल फाइबर प्रकार निर्दिष्ट करें।

चाबी छीनना

एक एमपीओ/एमटीपी कैसेट एक ऐरे बैकबोन और आपके उपकरण द्वारा उपयोग किए जाने वाले एलसी या एससी पोर्ट के बीच व्यावहारिक पुल है - यह घनत्व, तेज तैनाती और सरल परिवर्तन प्रदान करता है, बशर्ते कि फाइबर प्रकार, गिनती, ध्रुवीयता और हानि बजट को अनुमानित करने के बजाय एक साथ योजनाबद्ध किया जाए।

इसे क्रियान्वित करने के लिए: पहले अपने रैक लेआउट, लिंक गति, दूरियां और ट्रांसीवर लेन गणना को मैप करें। वहां से, फाइबर प्रकार और ग्रेड, फाइबर गिनती, फ्रंट इंटरफ़ेस और एकल ध्रुवता विधि को ठीक करें, फिर कैसेट, ट्रंक और पैच कॉर्ड को एक मिलान प्रणाली के रूप में ऑर्डर करें - और थोक ऑर्डर जहाजों से पहले परीक्षण रिपोर्ट मांगें।
