8-कोर एससी से एमटीपी/एमपीओ पैच कॉर्ड: जहां यह सबसे अच्छा फिट बैठता है

एक 8-कोर एससी से एमटीपी/एमपीओ पैच कॉर्ड एक ब्रेकआउट केबल असेंबली है जो एक छोर पर एकल एमटीपी/एमपीओ मल्टी-फाइबर कनेक्टर और दूसरे छोर पर चार डुप्लेक्स एससी कनेक्टर में समाप्त होती है, जो एक ही जैकेट में आठ ऑप्टिकल फाइबर ले जाती है। यह उच्च घनत्व वाले समानांतर प्रकाशिकी अवसंरचना और लीगेसी एससी {{5}समाप्त उपकरणों के बीच एक सीधे पुल के रूप में कार्य करता है - जो इसे उन नेटवर्कों के लिए सबसे व्यावहारिक उपकरणों में से एक बनाता है जो टूटने और बदलने के लिए तैयार नहीं हैं लेकिन फिर भी उन्हें 40G या 100G पर जाने की आवश्यकता है।

यदि आपकी सुविधा अभी भी नए QSFP+ स्विचिंग गियर के साथ SC-आधारित पैच पैनल, OLTs, या परीक्षण उपकरण चलाती है, तो यह केबल मध्यवर्ती कैसेट या एडाप्टर पैनल की आवश्यकता को समाप्त कर देता है। एक सिरा सीधे QSFP+ SR4 ट्रांसीवर पोर्ट में प्लग हो जाता है; अन्य पंखे आपके मौजूदा एससी डुप्लेक्स बुनियादी ढांचे से जुड़े हैं। वह प्रत्यक्षता ही इसे मूल्यवान बनाती है - और जो इसे अधिक सामान्य एमटीपी - से {{8} एलसी ब्रेकआउट केबलों से अलग बनाती है जो अधिकांश डेटा सेंटर कैटलॉग पर हावी हैं।

आधुनिक केबलिंग में 8-फाइबर गणना क्यों मायने रखती है

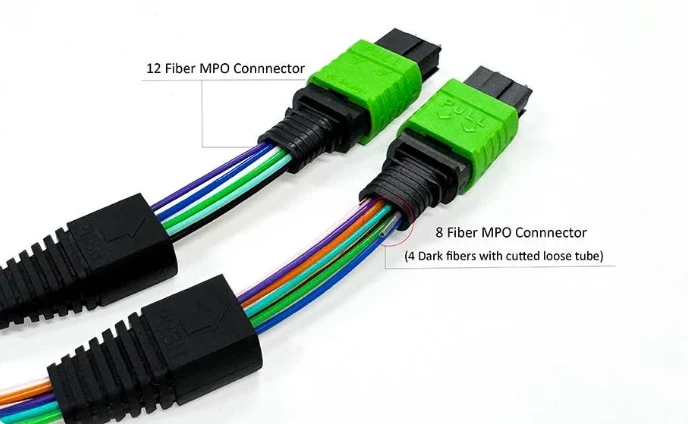

फ़ाइबर ऑप्टिक उद्योग धीरे-धीरे बेस{5}}12 से बेस{9}}8 आर्किटेक्चर की ओर स्थानांतरित हो रहा है, और अच्छे कारण से। एक मानक QSFP+ या QSFP28 ट्रांसीवर ट्रांसमिट के लिए चार लेन और प्राप्त करने के लिए चार लेन का उपयोग करता है - कुल आठ फाइबर। जब आप QSFP एप्लिकेशन के लिए 12-फाइबर एमटीपी ट्रंक केबल तैनात करते हैं, तो कनेक्टर के केंद्र में चार फाइबर अप्रयुक्त रहते हैं। सैकड़ों लिंक के साथ बड़े पैमाने पर तैनाती से, वह निष्क्रिय फाइबर महत्वपूर्ण बर्बाद निवेश को जोड़ता है।

एक8-कोर एससी से एमटीपी/एमपीओ फाइबर पैच कॉर्ड40GBASE-SR4 और 100GBASE-SR4 ऑप्टिक्स के वास्तविक फाइबर उपयोग के साथ पूरी तरह से संरेखित होता है। प्रत्येक फाइबर यातायात वहन करता है। कोई बर्बादी नहीं, आपके दस्तावेज़ को अव्यवस्थित करने वाली कोई मृत चीज़ नहीं। बेस -8 केबलिंग भी मानक स्विच पोर्ट कॉन्फ़िगरेशन में बड़े करीने से स्केल करती है - अधिकांश चेसिस में पोर्ट की संख्या चार (16-पोर्ट, 32-पोर्ट लाइन कार्ड) के गुणकों में होती है, जो अनाथ फाइबर के बिना 8-फाइबर एमटीपी कनेक्टर्स पर सफाई से मैप करती है।

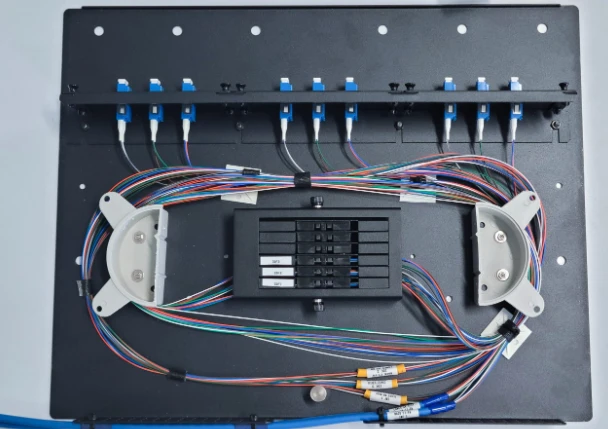

लीगेसी एससी नेटवर्क को समानांतर ऑप्टिक्स से जोड़ना

यहीं वह जगह है जहां SC-से-MTP/MPO ब्रेकआउट कॉर्ड अपना स्थान अर्जित करता है। एससी कनेक्टर दो दशकों से अधिक समय तक उद्यम और दूरसंचार केबलिंग पर हावी रहे। बहुत सारे कैंपस नेटवर्क, सीएटीवी हेडएंड, सरकारी सुविधाएं और वाहक केंद्रीय कार्यालयों में अभी भी एससी पैच पैनलों की एक पंक्ति है। केवल 40जी स्पीड तक पहुंचने के लिए उस सभी बुनियादी ढांचे को एलसी में बदलना महंगा और विघटनकारी है।

इसके बजाय, एक 8{1}}फाइबर एमटीपी-टू-एससी ब्रेकआउट केबल आपको 40जी क्यूएसएफपी+ पोर्ट को चार मौजूदा एससी डुप्लेक्स पोर्ट से सीधे कनेक्ट करने की सुविधा देता है। प्रत्येक SC जोड़ी एक 10G लेन को संभालती है, इसलिए एक एकल QSFP+ ट्रांसीवर प्रभावी रूप से आपके मौजूदा SC प्लांट पर 4×10G कनेक्शन में टूट जाता है। यही तर्क 4×25G लेन में विभाजित होने वाले 100G QSFP28 SR4 ट्रांससीवर्स पर भी लागू होता है। आप समानांतर प्रकाशिकी के बैंडविड्थ घनत्व तक पहुँचते हुए अपने केबलिंग निवेश को सुरक्षित रखते हैं।

यह कोई विशिष्ट परिदृश्य नहीं है. एससी कनेक्टर्स पर पुराने SONET/SDH बुनियादी ढांचे को चलाने वाले टेलीकॉम ऑपरेटर, पुराने एससी - वाले विश्वविद्यालय परिसरों में बिल्डिंग बैकबोन, और वीडियो परिवहन के लिए एससी फाइबर के साथ वायर्ड प्रसारण सुविधाएं सभी इस सटीक स्थिति का सामना करते हैं। 8-कोर एससी से एमटीपी/एमपीओ कॉर्ड उन्हें एक माइग्रेशन पथ देता है जिसके लिए फोर्कलिफ्ट अपग्रेड की आवश्यकता नहीं होती है।

एससी-से-एमटीपी लिंक के लिए पोलारिटी कॉन्फ़िगरेशन को समझना

एमटीपी/एमपीओ केबलिंग में पोलारिटी सबसे आम विफलता बिंदुओं में से एक है, और एससी ब्रेकआउट पर इसे सही करना कोई अपवाद नहीं है। मानक 8-फाइबर एससी से एमटीपी/एमपीओ ब्रेकआउट असेंबली के लिए, टाइप बी पोलरिटी (विधि बी प्रति टीआईए-568) क्यूएसएफपी ट्रांसीवर अनुप्रयोगों के लिए डिफ़ॉल्ट विकल्प है। टाइप बी कॉन्फ़िगरेशन में, एक छोर पर फाइबर स्थिति 1 दूसरे छोर पर फाइबर स्थिति 8 पर मैप होती है - एक पूर्ण सरणी उत्क्रमण जो सुनिश्चित करता है कि ट्रांसमिट फाइबर पूरे लिंक में प्राप्त फाइबर के साथ संरेखित हो।

ब्रेकआउट परिदृश्यों में टाइप ए (सीधे-के माध्यम से) ध्रुवीयता कम आम है और आम तौर पर ट्रंक{{1}से-ट्रंक कनेक्शन के लिए आरक्षित होती है जहां कैसेट टीएक्स/आरएक्स फ्लिप को संभालते हैं। टाइप सी (जोड़ी-फ़्लिप्ड) एक विशेष कॉन्फ़िगरेशन है जिसका उपयोग विशिष्ट कैसेट{5}}आधारित संरचित केबल डिज़ाइन के साथ किया जाता है। जब तक आपके बुनियादी ढांचे के दस्तावेज़ अन्यथा निर्दिष्ट नहीं करते हैं, टाइप बी डायरेक्ट ट्रांसीवर {{7}से {{8}एससी ब्रेकआउट अनुप्रयोगों के लिए सुरक्षित विकल्प है। ऑर्डर देने से पहले ध्रुवीयता की पुष्टि करना एक साफ इंस्टॉलेशन के निराशाजनक परिदृश्य को रोकता है जो प्रकाश को पार नहीं करेगा।

सिंगलमोड बनाम मल्टीमोड: फाइबर प्रकार का अनुप्रयोग दूरी से मिलान

8-कोर SC से MTP/MPO पैच कॉर्ड सिंगलमोड (OS2, 9/125μm) और मल्टीमोड (OM3 50/125μm, OM4 50/125μm) दोनों वेरिएंट में उपलब्ध है। चुनाव आपके ट्रांसीवर प्रकार और पहुंच आवश्यकताओं पर निर्भर करता है।

मल्टीमोड अनुप्रयोगों के लिए, OM3 फाइबर 100 मीटर तक 40GBASE-SR4 और 300 मीटर तक 10GBASE{6}}SR को सपोर्ट करता है। OM4 उन दूरियों को 40G SR 4 - पर विस्तारित करता है और 850 एनएम (4700 मेगाहर्ट्ज·किमी बनाम {{15%) मेगाहर्ट्ज·किमी) पर लगभग दोगुना प्रभावी मोडल बैंडविड्थ प्रदान करता है। यदि आप डेटा सेंटर के अंदर नए क्षैतिज रन बना रहे हैं, तो OM3 पर OM4 की वृद्धिशील लागत भविष्य में प्रूफ़िंग के लायक है। की गहन तुलना के लिएOM1 से OM5 तक मल्टीमोड फाइबर ग्रेड, प्रत्येक पीढ़ी बैंडविड्थ घनत्व और समर्थित लिंक लंबाई में एक मापने योग्य कदम का प्रतिनिधित्व करती है।

सिंगलमोड OS2 फाइबर 500 मीटर तक की दूरी पर लंबे समय तक पहुंच वाले अनुप्रयोगों के लिए पसंदीदा विकल्प है। कई इमारतों में फैले सरकारी और कैंपस बैकबोन परिनियोजन के लिए आमतौर पर सिंगलमोड की आवश्यकता होती है, खासकर जब दूर के छोर पर एससी पैच पैनल मूल रूप से लंबी दूरी के दूरसंचार अनुप्रयोगों के लिए स्थापित किए गए थे।

प्रमुख परिनियोजन परिदृश्य

डेटा सेंटर 10जी-से-40जी माइग्रेशन

SC{2}टर्मिनेटेड पैच पैनलों पर 10G SFP+ ट्रांसीवर चलाने वाली सुविधा एक भी पैनल को दोबारा समाप्त किए बिना स्पाइन परत को 40G QSFP+ में अपग्रेड कर सकती है। 8-कोर SC से MTP/MPO ब्रेकआउट कॉर्ड QSFP+ पोर्ट को सीधे चार SC डुप्लेक्स पोर्ट से जोड़ता है, प्रत्येक एक 10G लेन ले जाता है। इस माइग्रेशन पथ के लिए मौजूदा क्षैतिज केबलिंग में शून्य परिवर्तन की आवश्यकता है।

दूरसंचार केंद्रीय कार्यालय इंटरकनेक्शन

केंद्रीय कार्यालय अक्सर एससी-आधारित ऑप्टिकल वितरण फ़्रेमों का रखरखाव करते हैं जो वर्षों से सेवा में हैं। नए डीडब्ल्यूडीएम या आरओडीएम उपकरण को एमटीपी/एमपीओ इंटरफेस के साथ उन मौजूदा फ़्रेमों से कनेक्ट करने के लिए एक ब्रेकआउट की आवश्यकता होती है जो दोनों कनेक्टर भाषाओं को बोलता है। 8-कोर असेंबली इसे मध्यवर्ती कैसेट के बिना संभालती है, जिससे प्रति कनेक्शन बिंदु पर 1U रैक स्थान की बचत होती है।

प्रसारण और ए/वी परिवहन

व्यावसायिक प्रसारण सुविधाएं अक्सर स्टूडियो और नियंत्रण कक्षों के बीच असम्पीडित वीडियो परिवहन के लिए एससी फाइबर का उपयोग करती हैं। क्यूएसएफपी पोर्ट के साथ आईपी आधारित वीडियो राउटर जोड़ते समय, एससी से एमटीपी/एमपीओ ब्रेकआउट कॉर्ड नए उपकरणों को मौजूदा फाइबर प्लांट में सफाई से एकीकृत करता है।

परीक्षण और प्रयोगशाला वातावरण

नेटवर्क परीक्षण प्रयोगशालाएं अक्सर विभिन्न पीढ़ियों के उपकरणों में कनेक्टर प्रकारों का मिश्रण बनाए रखती हैं। एक 8-कोर एससी से एमटीपी/एमपीओ पैच कॉर्ड इंजीनियरों को एडॉप्टर की तलाश किए बिना एससी पोर्ट वाले पुराने परीक्षण उपकरणों और नए मल्टी-फाइबर परीक्षण सेटों के बीच पैच करने की सुविधा देता है।

कनेक्टर गुणवत्ता और सम्मिलन हानि संबंधी विचार

लिंक गति बढ़ने पर निवेशन हानि बजट सख्त हो जाता है। 40जी और 100जी पर, प्रत्येक कनेक्शन बिंदु पर डेसीबल का प्रत्येक दसवां हिस्सा आपके लिंक मार्जिन को प्रभावित करता है। मानक - ग्रेड एमटीपी कनेक्टर आम तौर पर प्रति जोड़ी जोड़ी 0.50 डीबी से कम या उसके बराबर अधिकतम सम्मिलन हानि पर निर्दिष्ट करते हैं, जबकि विशिष्ट/निम्न - हानि एमटीपी कनेक्टर इसे 0.35 डीबी (0.15 डीबी विशिष्ट) से कम या उसके बराबर पर लाते हैं। ब्रेकआउट के एससी सिरे को प्रति कनेक्टर 0.30 डीबी से कम या उसके बराबर बनाए रखना चाहिए।

मल्टी{{0}हॉप लिंक की मांग के लिए, कम {{1}नुकसान वाले एमटीपी कनेक्टर निर्दिष्ट करनाएमटीपी/एमपीओ मल्टीमोड फाइबर पैच कॉर्डअंत प्रीमियम के लायक है. प्रत्येक केबल को कम से कम व्यक्तिगत परीक्षण डेटा - 3D इंटरफेरोमेट्री सत्यापन के साथ फ़ेरूल ज्यामिति के साथ भेजा जाना चाहिए। यदि आपका आपूर्तिकर्ता प्रति केबल परीक्षण दस्तावेज़ प्रदान नहीं कर सकता है, तो यह खरीद आदेश देने से पहले जांच के लायक एक खतरे का संकेत है।

कनेक्टर की सफ़ाई उतनी ही मायने रखती है जितनी कि कनेक्टर ग्रेड। 12-फाइबर एमटीपी कनेक्टर पर एक एकल दूषित फेरूल पूरे असेंबली में 1-2 डीबी अतिरिक्त हानि जोड़ सकता है। मल्टी-फ़ाइबर केबल तैनात करने वाली किसी भी सुविधा में समर्पित एमटीपी विशिष्ट रील क्लीनर मानक उपकरण होने चाहिए। रखनाएमटीपी/एमपीओ फाइबर ऑप्टिक एडेप्टरउपयोग में न होने पर धूल से - ढकना एक साधारण आदत है जो आश्चर्यजनक संख्या में समस्या निवारण कॉलों को रोकती है।

गोल केबल, ओवल केबल और नंगे रिबन के बीच चयन करना

8-कोर एससी से एमटीपी/एमपीओ असेंबली तीन जैकेट विकल्पों में आती है, और विकल्प सिग्नल प्रदर्शन की तुलना में आपके भौतिक रूटिंग वातावरण के बारे में अधिक है।

अधिकांश डेटा सेंटर अनुप्रयोगों के लिए गोल केबल (आमतौर पर 3.0 मिमी व्यास, एलएसजेडएच या पीवीसी जैकेट) डिफ़ॉल्ट है। यह मानक केबल प्रबंधन रिंगों और ऊर्ध्वाधर आयोजकों के माध्यम से सफाई से गुजरता है, और इसकी मजबूत संरचना चाल, जोड़ और परिवर्तन के दौरान बार-बार हैंडलिंग को संभालती है।

ओवल (फ्लैट) केबल अंडरफ्लोर इंस्टॉलेशन या तंग क्षैतिज केबल ट्रे में अच्छी तरह से काम करती है जहां ऊर्ध्वाधर स्टैकिंग ऊंचाई सीमित है। बेयर रिबन केबल अल्ट्रा{1}उच्च{{2}घनत्व वाले पैच क्षेत्रों के लिए अधिकतम घनत्व प्रदान करता है, लेकिन यांत्रिक स्थायित्व को कम कर देता है - यह कैसेट या पैच पैनल के अंदर स्थायी स्थापना के लिए सबसे उपयुक्त है, जहां एक बार रूट करने के बाद केबल को परेशान नहीं किया जाएगा।

इसकी तुलना एमटीपी से - एलसी ब्रेकआउट केबल्स से कैसे की जाती है

अधिक सामान्य ब्रेकआउट कॉन्फ़िगरेशन एमटीपी से एलसी है, केवल इसलिए क्योंकि एलसी आधुनिक डेटा केंद्रों में प्रमुख डुप्लेक्स कनेक्टर बन गया है। तो आप इसके बजाय एससी ब्रेकआउट के लिए क्यों पहुंचेंगे? स्थापित बुनियादी ढांचे के साथ अनुकूलता निर्णायक कारक है। यदि आपकी सुविधा पहले से ही एलसी पर मानकीकृत है, तो एससी ब्रेकआउट का कोई लाभ नहीं है। लेकिन यदि SC कनेक्टर दीवार में, पैच पैनल में, या उपकरण पर हैं, तोएमटीपी/एमपीओ मल्टी-फाइबर सिस्टम के साथ एससी कनेक्टर की इंटरऑपरेबिलिटीब्रेकआउट असेंबली के माध्यम से रीकेबलिंग के बिना उच्च बैंडविड्थ का सबसे तेज़ रास्ता है।

एससी कनेक्टर कुछ अनुप्रयोगों में भी लाभ बरकरार रखते हैं: उनका बड़ा 2.5 मिमी फेरूल भौतिक संपर्क के लिए थोड़ा अधिक सतह क्षेत्र प्रदान करता है, उन्हें औद्योगिक वातावरण में दस्ताने वाले हाथों से संभालना आसान होता है, और वे कई क्षेत्रों में एफटीटीएच ओएलटी उपकरण में मानक कनेक्टर बने रहते हैं।
