इवोलक्स फाइबर सिम्प्लेक्स केबल के साथ अनुकूलित फाइबर ऑप्टिक पैच केबल एलसी/यूपीसी टू एलसी/यूपीसी डुप्लेक्स कनेक्टर प्रदान करता है। इसका उपयोग इमारतों या परिसरों के भीतर कंप्यूटर, प्रिंटर और अन्य नेटवर्क उपकरणों को जोड़ने के लिए LAN में किया जाता है, जो पारंपरिक तांबे के केबलों की तुलना में तेज़ डेटा स्थानांतरण दर प्रदान करता है।
विनिर्देश
| फाइबर प्रकार | एसएम/एमएम |
|---|---|
| पोलिश | पीसी/यूपीसी/एपीसी |
| कनेक्टर प्रकार | एलसी, एससी, एसटी, एफसी |
| निविष्ट वस्तु का नुकसान | 0.30dB (IEC ग्रेड C) से कम या उसके बराबर; 0.15dB से कम या इसके बराबर (आईईसी ग्रेड बी) |
| वापसी हानि | एसएम यूपीसी 50डीबी से अधिक या उसके बराबर; एसएम एपीसी 60डीबी से अधिक या उसके बराबर; एमएम पीसी 35डीबी से अधिक या उसके बराबर |
| जैकेट का व्यास | 0.9 मिमी, 2.0 मिमी, 3.0 मिमी |
| फाइबर मोड | 9/125um, 50/125um, 62.5/125um |
| केबल विकल्प | पीवीसी/एलएसजेडएच/ओएफएनपी |
| परिचालन तापमान | -40ºC~+75ºC |
विशेषताएँ
-यूनीबूट डिज़ाइनरूटिंग करते समय केबल वॉल्यूम को 50% तक कम कर देता है
{{0}उच्च घनत्व अनुप्रयोगों में बेहतर उपयोगिता के लिए पुश/पुल टैब
-कम प्रविष्टि हानि और उच्च रिटर्न हानि
-संपूर्ण ऑपरेटिंग तापमान रेंज (‐40 डिग्री से +85 डिग्री) पर सभी प्रदर्शन डेटा की गारंटी
-मानक कनेक्टर प्रकारों (एससी/एपीसी, एलसी/यूपीसी, एलसी/एपीसी, और एमपीओ/एपीसी सहित) और लंबाई (30 मीटर तक) का विस्तृत चयन

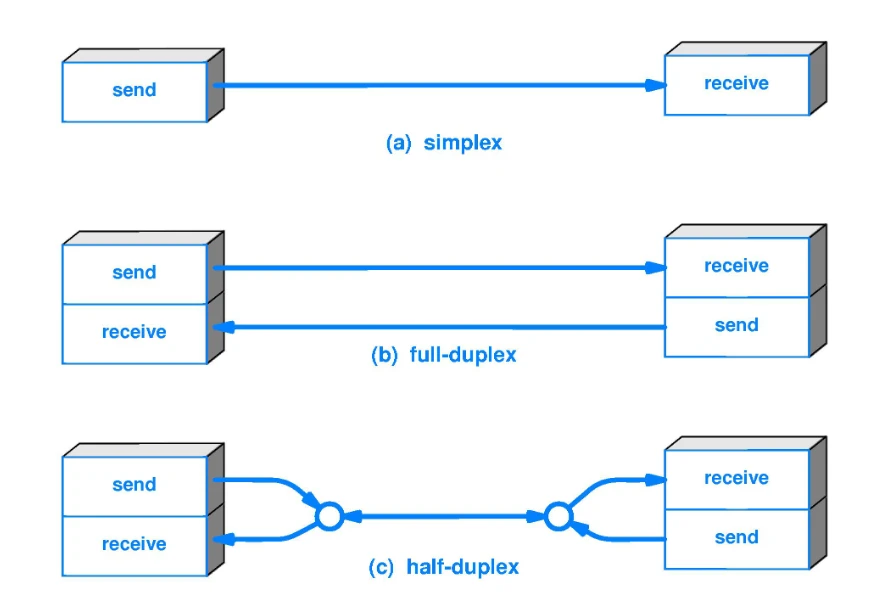

के बीच क्या अंतर हैसिम्प्लेक्स और डुप्लेक्स फाइबर ऑप्टिक केबल?
सिम्प्लेक्स:सिम्प्लेक्स में प्रत्येक छोर पर केवल एक फाइबर ऑप्टिक केबल और एक फाइबर ऑप्टिक कनेक्टर है। यह डेटा को केवल एक दिशा में प्रसारित करने की अनुमति देता है, जो अपरिवर्तनीय है। सिम्प्लेक्स का उपयोग आमतौर पर इमारतों के अंदर ईथरनेट स्विच या अन्य उपकरणों के लिए किया जाता है।
डुप्लेक्स:डेटा भेजने और प्राप्त करने के लिए डुप्लेक्स में फाइबर ऑप्टिक केबल के दो स्ट्रैंड और प्रत्येक छोर पर दो फाइबर ऑप्टिक कनेक्टर होते हैं। डुप्लेक्स का उपयोग अक्सर उच्च गति वाले नेटवर्क उपकरण, जैसे सर्वर सिस्टम और फाइबर ऑप्टिक स्विच, को जोड़ने के लिए किया जाता है।
अनुप्रयोग
एलसी से एलसी यूपीसी 9/125μm सिंगलमोड डुप्लेक्स पैच कॉर्ड का उपयोग कहां करें
डेटा सेंटर सर्वर से {{1}फाइबर कनेक्शन स्विच करें
एलसी से एलसी यूपीसी डुप्लेक्स कॉन्फ़िगरेशन सर्वर एनआईसी कनेक्शन के लिए आवश्यक चैनलों को एक साथ प्रसारित करने और प्राप्त करने का समर्थन करता है, जो शीर्ष {{1}रैक स्विचों में से एक है। 9/125μm सिंगलमोड फाइबर कई किलोमीटर तक चलने पर कम क्षीणन प्रदान करता है, जिससे यह पैच कॉर्ड बड़े पैमाने के डेटा सेंटर वातावरण में इंट्रा{5}रैक कनेक्शन और क्रॉस{6}आइज़ल लिंक दोनों के लिए उपयुक्त हो जाता है।
एंटरप्राइज़ लैन बैकबोन स्ट्रक्चर्ड केबलिंग
कई मंजिलों पर दूरसंचार कक्षों को जोड़ने वाले बैकबोन नेटवर्क का निर्माण अंतर-{0}}फ्लोर फाइबर वितरण के लिए एलसी यूपीसी सिंगलमोड डुप्लेक्स पैच कॉर्ड का उपयोग करता है। एलएसजेडएच जैकेट विकल्प प्लेनम स्पेस और रिसर्स के माध्यम से रूट किए गए केबलों के लिए अग्नि सुरक्षा कोड को पूरा करता है, जबकि -40 डिग्री से +75 डिग्री की ऑपरेटिंग तापमान सीमा परिवर्तनीय जलवायु नियंत्रण के साथ उपकरण कोठरी को समायोजित करती है।
एफटीटीएच ऑप्टिकल वितरण नेटवर्क कनेक्शन
फ़ाइबर{{0}से-घर तकओएलटी पोर्ट को स्प्लिटर इनपुट से जोड़ने वाली तैनाती के लिए विश्वसनीय एलसी यूपीसी टर्मिनेटेड केबल की आवश्यकता होती है। 0.15 डीबी से कम या उसके बराबर का आईईसी ग्रेड बी प्रविष्टि हानि विनिर्देश विस्तारित वितरण दूरी पर आवासीय ग्राहकों की सेवा करने वाले पीओएन सिस्टम के लिए ऑप्टिकल पावर बजट को संरक्षित करता है।
दूरसंचार केंद्रीय कार्यालय ओडीएफ पैचिंग
केंद्रीय कार्यालयों में ऑप्टिकल वितरण फ्रेम का प्रबंधन करने वाले दूरसंचार वाहक ट्रांसमिशन उपकरण को क्रॉस-{0}} कनेक्ट करने के लिए एलसी से एलसी सिंगलमोड डुप्लेक्स जंपर्स का उपयोग करते हैं। 0.9 मिमी, 2.0 मिमी और 3.0 मिमी जैकेट व्यास की उपलब्धता उपकरण रैक के भीतर केबल घनत्व और रूटिंग आवश्यकताओं के आधार पर चयन की अनुमति देती है।
प्रसारण सुविधा एसडीआई{{0}ओवर{{1}फाइबर परिवहन
टेलीविजन उत्पादन और प्रसारण ट्रांसमिशन प्रणालियाँ, जो फाइबर पर 3जी {{1}एसडीआई और 12जी {3}एसडीआई सिग्नल ले जाती हैं, स्टूडियो के लिए एलसी डुप्लेक्स कनेक्शन का उपयोग करती हैं। विस्तृत ऑपरेटिंग तापमान रेंज मोबाइल उत्पादन वाहनों और दूरस्थ प्रसारण सुविधाओं में स्थापना का समर्थन करती है।
अक्सर पूछे जाने वाले प्रश्नों
Q1: 9/125μm किस फाइबर प्रकार को संदर्भित करता है?
ए: 9/125μm विनिर्देश 9{5}}माइक्रोन कोर व्यास और 125-माइक्रोन क्लैडिंग व्यास के साथ सिंगलमोड फाइबर को इंगित करता है। यह फाइबर प्रकार न्यूनतम सिग्नल क्षीणन के साथ 1310nm और 1550nm तरंग दैर्ध्य पर लंबी दूरी के संचरण का समर्थन करता है।
Q2: पीवीसी, एलएसजेडएच और ओएफएनपी जैकेट विकल्पों के बीच क्या अंतर है?
उत्तर: पीवीसी (पॉलीविनाइल क्लोराइड) सामान्य इनडोर उपयोग के लिए मानक जैकेट है। एलएसजेडएच (लो स्मोक जीरो हैलोजन) जलाने पर न्यूनतम धुआं छोड़ता है और कोई जहरीली हैलोजन गैस नहीं निकलती है, जो बंद स्थानों के लिए उपयुक्त है। ओएफएनपी (ऑप्टिकल फाइबर नॉनकंडक्टिव प्लेनम) हवा में केबलों के लिए एनईसी आवश्यकताओं को पूरा करता है {{2}ड्रॉप सीलिंग के ऊपर की जगहों को संभालना।
Q3: मैं आईईसी ग्रेड बी कनेक्टर्स से किस प्रविष्टि हानि की उम्मीद कर सकता हूं?
ए: आईईसी ग्रेड बी कनेक्टर वितरित करते हैंनिविष्ट वस्तु का नुकसानप्रति जोड़ी जोड़ी 0.15dB से कम या उसके बराबर। यह विनिर्देश ग्रेड सी (0.30 डीबी से कम या उसके बराबर) की तुलना में अधिक ऑप्टिकल पावर को संरक्षित करता है, जो सीमित पावर बजट के साथ लंबी दूरी के लिंक के लिए महत्वपूर्ण है।
Q4: UPC पॉलिश प्रकार का क्या मतलब है?
उत्तर: यूपीसी (अल्ट्रा फिजिकल कॉन्टैक्ट) कनेक्टर एंड {{0}फेस पॉलिशिंग विधि को संदर्भित करता है जो थोड़ी घुमावदार सतह बनाता है, जिससे प्राप्त होता हैवापसी हानिसिंगलमोड अनुप्रयोगों के लिए 50dB से अधिक या उसके बराबर। यह पॉलिश प्रकार डिजिटल डेटा ट्रांसमिशन नेटवर्क के लिए मानक है।
Q5: क्या मैं इस केबल का उपयोग बाहरी स्थापनाओं के लिए कर सकता हूँ?
उत्तर: -40 डिग्री से +75 डिग्री का ऑपरेटिंग तापमान कुछ बाहरी कैबिनेट स्थापनाओं को समायोजित कर सकता है, लेकिन यह केबल मुख्य रूप से इनडोर उपयोग के लिए डिज़ाइन किया गया है। बाहरी अनुप्रयोगों के लिए अतिरिक्त यूवी सुरक्षा और नमी-अवरुद्ध निर्माण वाले केबलों की आवश्यकता होती है।
Q6: कौन से जैकेट व्यास उपलब्ध हैं?
उत्तर: तीन जैकेट व्यास पेश किए जाते हैं: पिगटेल और टाइट {{1}स्पेस अनुप्रयोगों के लिए 0.9 मिमी, मानक पैच कॉर्ड व्यास के रूप में 2.0 मिमी, और अतिरिक्त यांत्रिक सुरक्षा की आवश्यकता वाले इंस्टॉलेशन के लिए 3.0 मिमी।
Q7: किस प्रकार के कनेक्टर को LC के साथ जोड़ा जा सकता है?
ए: उत्पाद लाइन विभिन्न संयोजनों में एलसी, एससी, एसटी और एफसी कनेक्टर प्रकारों का समर्थन करती है। विभिन्न इंटरफ़ेस प्रकारों वाले उपकरणों को जोड़ने के लिए एलसी से एससी या एलसी से एफसी जैसे हाइब्रिड केबल उपलब्ध हैं।
प्रश्न8: उपयोग से पहले मुझे एलसी कनेक्टर्स को कैसे साफ़ करना चाहिए?
उत्तर: एलसी फेर्यूल्स के लिए डिज़ाइन किए गए फाइबर ऑप्टिक क्लीनिंग पेन या कैसेट क्लीनर का उपयोग करें। धूल संदूषण को रोकने के लिए प्रत्येक संभोग से पहले कनेक्टर के अंतिम भाग को साफ करें जिससे सम्मिलन हानि बढ़ जाती है।
