एलसी एलसी पैच केबल क्या है?
एलसी-एलसी फाइबर ऑप्टिक पैच कॉर्ड एक छोटा कॉम्पैक्ट पैच केबल है जो कई अनुप्रयोगों में बहुत लोकप्रिय रूप से उपयोग किया जाता है। इन नेटवर्क समाधानों में दूरसंचार नेटवर्क, LAN, डेटा प्रोसेसिंग नेटवर्क, डिवाइस समाप्ति और परिसर वितरण शामिल हैं। एलसी-एलसी पैच कॉर्ड को कम जगह की खपत के साथ गीगाबिट अनुप्रयोगों और एटीएम अनुप्रयोगों में तेज़ ईथरनेट समाधान प्रदान करने के लिए डिज़ाइन किया गया है।
विनिर्देश
| पैरामीटर | इकाई | एफसी, एससी, एलसी/बख्तरबंद फाइबर पैच कॉर्ड | एसटी, एमयू | एमटी-आरजे, एमपीओ | E2000 | ||||||||
| एस.एम | मिमी | एस.एम | मिमी | एस.एम | मिमी | एस.एम | |||||||
| पीसी | यूपीसी | एपीसी | पीसी | पीसी | यूपीसी | पीसी | पीसी | यूपीसी | पीसी | पीसी | एपीसी | ||
| निवेशन हानि(सामान्य) | डीबी | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.3 से कम या उसके बराबर | 0.3 से कम या उसके बराबर |
| वापसी हानि | डीबी | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 60 से अधिक या उसके बराबर | 30 से अधिक या उसके बराबर | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 30 से अधिक या उसके बराबर | 45 से अधिक या उसके बराबर | 50 से अधिक या उसके बराबर | 35 से अधिक या उसके बराबर | 55 से अधिक या उसके बराबर | 75 से अधिक या उसके बराबर |
| ऑपरेटिंग तरंग दैर्ध्य | एनएम | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| विनिमय योग्यता | डीबी | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | ||||||||
| कंपन | डीबी | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | 0.2 से कम या उसके बराबर | ||||||||
| परिचालन तापमान | डिग्री | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| भंडारण तापमान | डिग्री | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| केबल व्यास | मिमी | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
विशेषताएँ
एसएफएफ समाधानों की बढ़ती मांगों को पूरा करता है
एलसी कनेक्टर केवल 1.25 मिमी व्यास वाले फेरूल के साथ निर्मित होते हैं जो घनी आबादी वाले फाइबर ऑप्टिक नेटवर्क के लिए एक बड़ा लाभ है। एलसी कनेक्टर एसएफपी, एक्सएफपी और एसएफपी + ट्रांससीवर्स जैसे उच्च घनत्व कनेक्शन के लिए मानक आईईसी 61754-20 के तहत निर्मित होता है।
सिंगलमोड या मल्टीमोड एलसी-एलसी, राइजर या प्लेनम रेटेड
ओटस्केबल आपूर्तिसिंगलमोड और मल्टीमोड एलसी-एलसी फाइबर ऑप्टिक जम्पर केबल, सिंगल मोड (9/125 ओएस1, ओएस2), डुप्लेक्स और मल्टीमोड (50/125 और 62.5/125) विकल्पों के साथ। आप चुन सकते हैं कि यह राइजर एप्लिकेशन या प्लेनम कनेक्शन के लिए है या यदि आप चाहते हैं कि यह पूरी तरह से अनुकूलित हो, तो आप एलसी - एलसी पैच कॉर्ड के लिए हमारी ओईएम/ओडीएम सेवा के बारे में अधिक जानने के लिए हमसे संपर्क कर सकते हैं।
आसान और सुविधाजनक बाहर खींचो
सुविधाजनक रूप से स्नैप इन कॉन्फ़िगरेशन के साथ निर्मित, एलसी - एलसी कनेक्शन लॉकिंग तंत्र से लैस हैं जो आरजे 45 कनेक्टर के रिटेनिंग टैब के समान हैं। अब कनेक्टर को डिवाइस से कनेक्ट करना और डिस्कनेक्ट करना आसान है। लॉकिंग टैब को केबल स्थापित करने और रखरखाव के दौरान खिंचाव, तनाव, रुकावट और प्रभाव का प्रतिरोध करने के लिए बेहतर स्थायित्व के साथ इंजेक्शन द्वारा ढाला गया है।
कम सम्मिलन हानि के साथ सुरक्षित और परीक्षणित फाइबर असेंबली
हमारे पैच कॉर्ड का 100% वैकल्पिक रूप से निरीक्षण और परीक्षण किया जाता है ताकि 0.02 डीबी से अधिक नहीं की कम प्रविष्टि हानि लाई जा सके।
अनुप्रयोग
फ़ाइबर में {{0}से लेकर {{1}होम परिनियोजन में, ऑप्टिकल लाइन टर्मिनल (ओएलटी) अक्सर पीओएन लिंक पर बैक रिफ्लेक्शन को कम करने के लिए एपीसी पॉलिश पोर्ट के साथ आता है, जबकि वितरण पैच पैनल यूपीसी इंटरफेस को बनाए रख सकते हैं। यह एलसी एपीसी से {{6} यूपीसी हाइब्रिड - पॉलिश फाइबर जम्पर एडॉप्टर रूपांतरण की आवश्यकता के बिना दोनों पक्षों को जोड़ता है, जिससे केंद्रीय कार्यालय में कनेक्शन बिंदु और संभावित सिग्नल गिरावट कम हो जाती है। वितरण पक्ष पर मिलान वाले निष्क्रिय घटकों के लिए, हमारी सीमा देखेंपैच पैनल स्थापना के लिए एलसी डुप्लेक्स फाइबर ऑप्टिक एडाप्टर.
केबल टेलीविज़न हेडएंड उपकरण लेज़र स्रोतों को परावर्तित ऑप्टिकल शक्ति से बचाने के लिए लो बैक {{0}रिफ्लेक्शन कनेक्शन पर निर्भर करता है। हेडएंड ट्रांसमीटर (एपीसी पोर्ट) और डाउनस्ट्रीम मॉनिटरिंग या स्प्लिटिंग उपकरण (यूपीसी पोर्ट) के बीच एक एपीसी को तैनात करने से एनालॉग और डिजिटल वीडियो वितरण श्रृंखला में सिग्नल अखंडता बनी रहती है।
मिश्रित पीढ़ी के बुनियादी ढांचे का संचालन करने वाले दूरसंचार वाहकों को अक्सर यूपीसी पैच पैनल के साथ-साथ एपीसी {{1} समाप्त ट्रंक लाइनों का सामना करना पड़ता है। टेलीकॉम क्रॉस कनेक्ट अनुप्रयोगों के लिए एक सिंगलमोड एलसी हाइब्रिड {{3}पोलिश पैच कॉर्ड, मिड{5}स्पैन एडॉप्टर के माध्यम से जोड़े गए अलग-अलग एपीसी और यूपीसी जंपर्स की आवश्यकता को समाप्त करता है, जिससे घने ओडीएफ फ्रेम में केबल प्रबंधन सरल हो जाता है।
ओटीडीआर और ऑप्टिकल पावर मीटर जैसे ऑप्टिकल परीक्षण उपकरण निर्माता विनिर्देश के आधार पर एपीसी या यूपीसी संदर्भ पोर्ट का उपयोग कर सकते हैं। फ़ील्ड टूलकिट में एलसी एपीसी से एलसी यूपीसी परीक्षण {{1}ग्रेड फ़ाइबर केबल रखने से तकनीशियनों को एडेप्टर की अदला-बदली के बिना दोनों पॉलिश मानकों में सम्मिलन हानि और वापसी हानि माप करने की अनुमति मिलती है।
निष्क्रिय ऑप्टिकल नेटवर्क पर दोषों को अलग करते समय, तकनीशियनों को अक्सर एपीसी {{0}समाप्त स्प्लिटर आउटपुट और यूपीसी {{1}सुसज्जित परीक्षण पहुंच बिंदुओं के बीच पैच करने की आवश्यकता होती है। PON रखरखाव के लिए फ़ैक्टरी में परीक्षण किया गया हाइब्रिड {{4}पोलिश डुप्लेक्स जम्पर यह सुनिश्चित करता है कि सुधारित एडाप्टर स्टैकिंग द्वारा माप सटीकता से समझौता नहीं किया जाता है।
अक्सर पूछे जाने वाले प्रश्नों

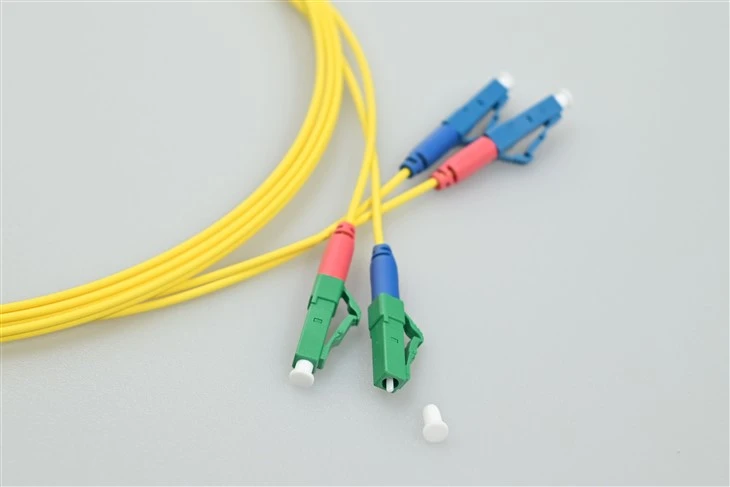

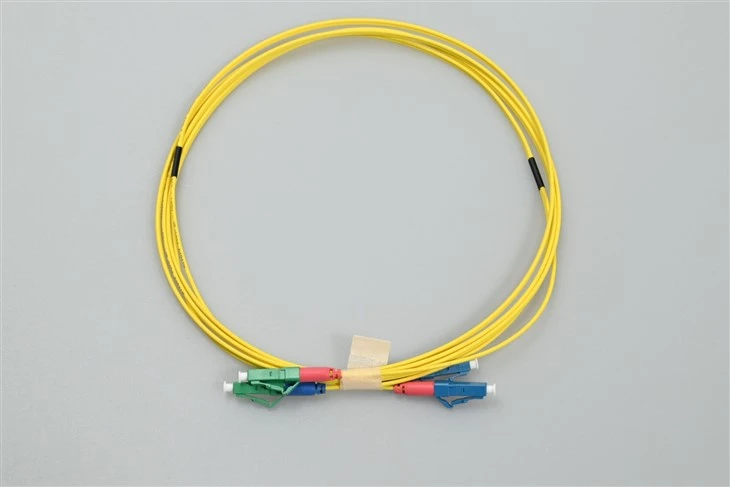

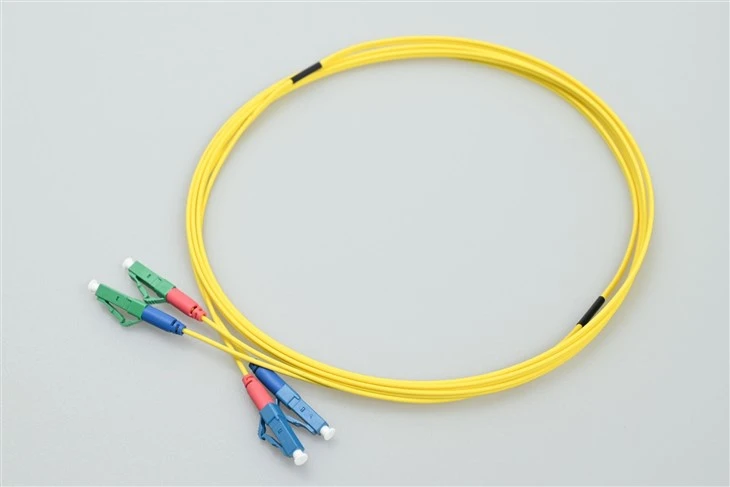

Q1: हाइब्रिड {{1}पॉलिश एलसी एपीसी से एलसी यूपीसी पैच केबल को मानक एलसी -एलसी जम्पर से क्या अलग बनाता है?
उ: एक मानक एलसी {{0}एलसी पैच केबल दोनों सिरों पर एक ही पॉलिश प्रकार का उपयोग करता है {{1}या तो दोनों एपीसी या दोनों यूपीसी। यह हाइब्रिड -पोलिश संस्करण एक सिरे को 8{6}डिग्री कोण वाले एपीसी फेरूल (60 डीबी रिटर्न लॉस से अधिक या उसके बराबर) के साथ समाप्त करता है और दूसरे छोर को गुंबद के आकार के यूपीसी फेरूल (50 डीबी रिटर्न लॉस से अधिक या उसके बराबर) के साथ समाप्त करता है। इसका उद्देश्य उन उपकरणों को जोड़ने के लिए बनाया गया है जिनके लिए अलग-अलग पॉलिश मानकों की आवश्यकता होती है, जिससे दो अलग-अलग केबलों के बीच मध्य-स्पैन एडाप्टर की आवश्यकता समाप्त हो जाती है। प्रत्येक पॉलिश ग्रेड कैसा प्रदर्शन करता है, इसकी विस्तृत जानकारी के लिए हमारी मार्गदर्शिका देखेंपीसी बनाम यूपीसी बनाम एपीसी फाइबर कनेक्टर पॉलिश प्रकार और रिटर्न लॉस अंतर.
Q2: क्या मैं APC सिरे को UPC एडाप्टर में प्लग कर सकता हूँ, या इसके विपरीत?
उत्तर: नहीं। एपीसी फेरूल का चेहरा कोणीय है जो सपाट यूपीसी आस्तीन के सामने ठीक से नहीं बैठेगा। एडॉप्टर पर बेमेल पॉलिश प्रकार एक वायु अंतराल का कारण बनता है जो नाटकीय रूप से सम्मिलन हानि को बढ़ाता है और दोनों फेरूल अंत {{2} चेहरे को नुकसान पहुंचा सकता है। हमेशा हरे APC कनेक्टर को APC कुंजी वाले एडाप्टर से और नीले UPC कनेक्टर को UPC एडाप्टर से कनेक्ट करें।
Q3: APC पक्ष को UPC पक्ष की तुलना में अधिक रिटर्न हानि क्यों प्राप्त होती है?
ए: एपीसी फेरूल पर 8{2}}डिग्री का कोण फाइबर कोर से दूर अवशिष्ट प्रकाश को एक कोण पर परावर्तित करता है, जो इसे स्रोत की ओर वापस जाने से रोकता है। यूपीसी पक्ष एक घुमावदार भौतिक संपर्क पॉलिश का उपयोग करता है जो फाइबर अक्ष के साथ सीधे प्रकाश की थोड़ी मात्रा को प्रतिबिंबित करता है। बैक रिफ्लेक्शन के प्रति संवेदनशील अनुप्रयोगों के लिए {{5}जैसे आरएफ{{6}ओवर{7}फाइबर या एनालॉग सीएटीवी-एपीसी अंत को लेजर स्रोत का सामना करना चाहिए।
Q4: क्या यह डुप्लेक्स केबल सिम्प्लेक्स या कस्टम फाइबर काउंट में उपलब्ध है?
उत्तर: हाँ. जबकि मानक कॉन्फ़िगरेशन 2.0 मिमी पीले एलएसजेडएच जैकेट के साथ 2-फाइबर डुप्लेक्स है, सिम्प्लेक्स संस्करणों के लिए कस्टम ऑर्डर, वैकल्पिक जैकेट व्यास (0.9 मिमी या 3.0 मिमी), और विशिष्ट केबल लंबाई की व्यवस्था की जा सकती है। यदि आप अनिश्चित हैं कि सिम्प्लेक्स या डुप्लेक्स आपके एप्लिकेशन के लिए उपयुक्त है या नहीं, तो हमारा लेख इस पर हैसिम्प्लेक्स और डुप्लेक्स फाइबर ऑप्टिक पैच कॉर्ड के बीच अंतरबताता है कि प्रत्येक कॉन्फ़िगरेशन कब सही विकल्प है। कस्टम एलसी एपीसी{{1}यूपीसी सिंगलमोड फाइबर केबल कोटेशन के लिए अपने प्रोजेक्ट विनिर्देशों के साथ हमारी टीम से संपर्क करें।
Q5: इस हाइब्रिड पॉलिश जम्पर के लिए कौन से जैकेट सामग्री विकल्प उपलब्ध हैं?
ए: डिफ़ॉल्ट जैकेट एलएसजेडएच (लो स्मोक जीरो हैलोजन) है, जो इनडोर प्लेनम और राइजर वातावरण के लिए उपयुक्त है। पीवीसी {{1}जैकेटयुक्त संस्करण सामान्य प्रयोजन के प्रतिष्ठानों के लिए भी उपलब्ध हैं जहां फायर कोड आवश्यकताएं कम प्रतिबंधात्मक हैं। कृपया एपीसी से {{5} यूपीसी डुप्लेक्स पैच केबल के लिए थोक ऑर्डर देते समय अपना पसंदीदा जैकेट प्रकार निर्दिष्ट करें।
Q6: इंस्टालेशन से पहले मुझे कनेक्टर्स को कैसे साफ़ करना चाहिए?
उ: 1.25 मिमी एलसी फेरूल आकार से मेल खाने वाले एक क्लिक फ़ाइबर क्लीनिंग पेन का उपयोग करें। एपीसी और यूपीसी सिरों को अलग-अलग साफ करें। यह पुष्टि करने के लिए कि कोई कण संदूषण नहीं रह गया है, मेटिंग से पहले फाइबर माइक्रोस्कोप के तहत दोनों कनेक्टर्स का निरीक्षण करें। संपूर्ण चरण-दर-चरण प्रक्रिया के लिए, हमारा लेख देखेंमेटिंग से पहले फाइबर ऑप्टिक पैच कॉर्ड के अंतिम किनारों को कैसे साफ़ करें.
